Az Altivar Process ATV900 sorozatba tartozó ATV960C35Q4X1 egy nagy teljesítményű, komplett rendszermegoldást nyújtó frekvenciaváltó a Schneider Electric kínálatából. Ez a professzionális változtatható sebességű hajtás kifejezetten nagyteljesítményű ipari alkalmazásokhoz lett kifejlesztve, 355 kW (normál üzemmódban) illetve 280 kW (nehéz üzemmódban) motorteljesítményhez, háromfázisú 400 voltos hálózaton történő működtetésre.

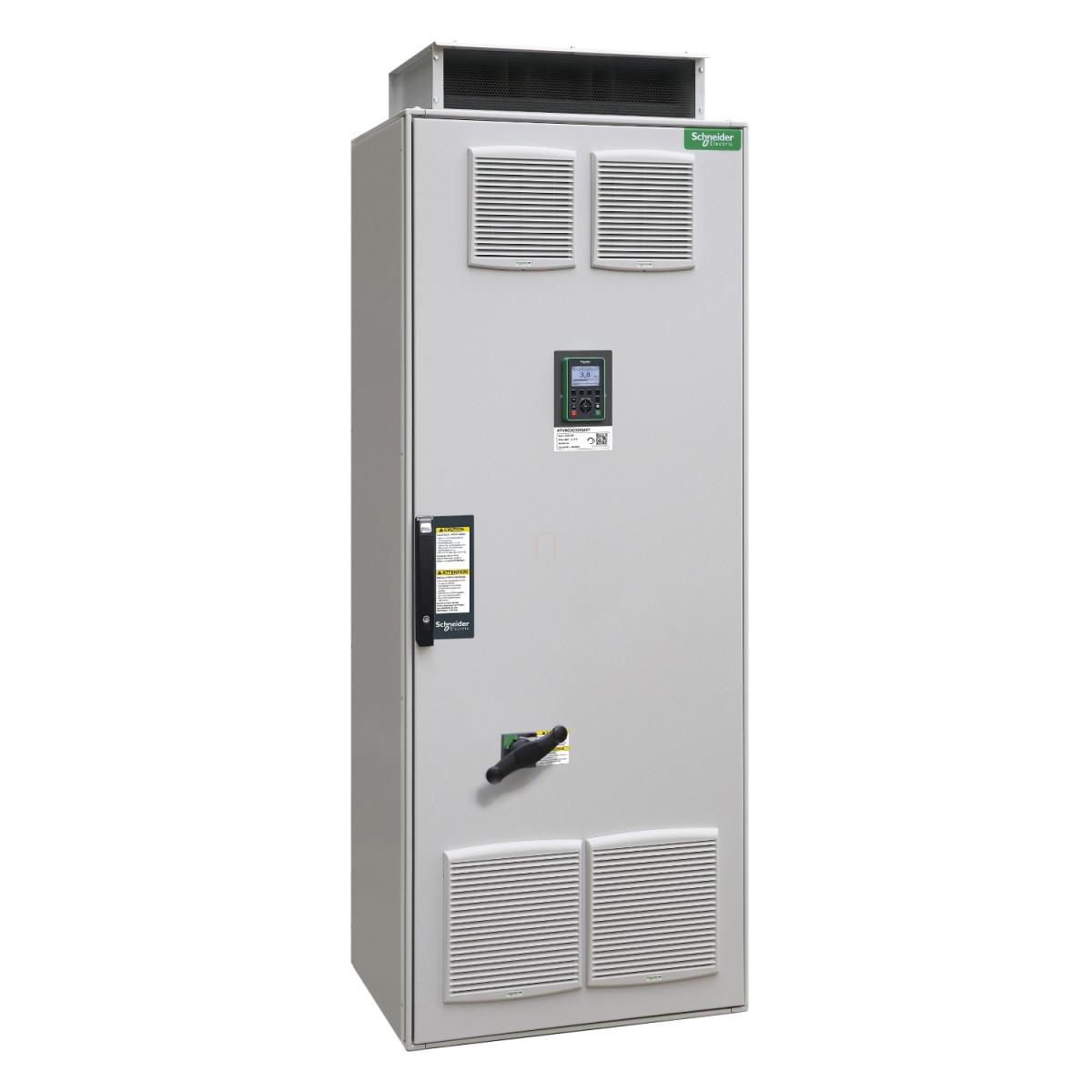

A frekvenciaváltó egy kompakt, padlón álló, IP23 védettségű Spacial SF szekrénybe került beépítésre, amely tartalmazza a teljes rendszert: beépített grafikus kezelőfelület az ajtón, frekvenciaváltó, főkapcsoló, vonali fojtó, főellátás és motor csatlakozó sorkapcsok. A szekrény világosszürke (RAL 7035) színű, és alsó kábel bevezetéssel rendelkezik. Az egység méretei 2150 mm magasság, 800 mm szélesség és 664 mm mélység, nettó súlya 650 kg. A megfelelő szellőzés érdekében a készülék kényszerhűtéssel van ellátva, a vezérlőrészhez 280 m³/h, a teljesítményrészhez 1740 m³/h légtérfogattal.
Az ATV960C35Q4X1 változtatható sebességű hajtás szinkron és aszinkron motorok működtetésére egyaránt alkalmas. A készülék kimeneti frekvenciatartománya 0,1-599 Hz, a névleges kapcsolási frekvencia 2,5 kHz, amely 2-8 kHz között állítható a terhelési tényezőtől függően. Normál üzemmódban a folyamatos kimeneti áram 660 A, míg nehéz üzemmódban 520 A 2,5 kHz kapcsolási frekvencián. A készülék 1,2-szeres (normál üzemben) vagy 1,5-szeres (nehéz üzemben) túláramot képes kezelni 60 másodpercig. A maximális átmeneti áram normál üzemben 792 A, nehéz üzemben 780 A, 10 percenként 60 másodpercig.
Kommunikációs lehetőségek tekintetében az ATV960C35Q4X1 rendkívül sokoldalú: támogatja az EtherNet/IP, Modbus soros és Modbus TCP protokollokat. A vezérlőblokkon található 2 RJ45 csatlakozó az Ethernet IP/Modbus TCP számára, valamint 1 RJ45 a Modbus soros kommunikációhoz. Az adatátviteli sebesség Ethernet IP/Modbus TCP esetén 10/100 Mbit/s, Modbus soros esetén pedig 4,8, 9,6, 19,2 vagy 38,4 kbit/s lehet. A készülék nagy mértékben bővíthető: az A foglalatba különféle kommunikációs modulok (Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen), az A/B/C foglalatokba digitális és analóg I/O bővítőmodulok, kimeneti relé bővítőmodul, illetve a B foglalatba különböző enkóder interfészmodulok telepíthetők.
A vezérlési lehetőségek rendkívül rugalmasak: 10 digitális bemenet (DI1...DI8 programozható, 24 V DC, DI7, DI8 impulzusbemenetként is konfigurálható), 3 analóg bemenet (szoftveresen konfigurálható feszültség: 0-10 V DC vagy áram: 0-20 mA), 2 analóg kimenet (szoftveresen konfigurálható feszültség: 0-10 V DC vagy áram: 0-20 mA), valamint 3 relékimenet áll rendelkezésre. Különleges védelmi funkcióként a készülék rendelkezik STO (Safe Torque Off - biztonságos nyomatéklekapcsolás) funkcióval, amely SIL3 biztonsági szintet biztosít.
Schneider Electric Altivar Process ATV960 - ATV960C35Q4X1 műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Process ATV900
Terméktípus: Változtatható sebességű hajtás
Készülék rövid neve: ATV960
Rendeltetés: Szinkron motorok, Aszinkron motorok
Szállított berendezés: Spacial SF szekrény, Grafikus kezelőpanel az szekrény ajtajában, Frekvenciaváltó, Főkapcsoló, Vonali fojtó, Sorkapocs fő tápellátás, Sorkapocs motor
Fizikai jellemzők
Szekrény színe: Világosszürke (RAL 7035)
IP védettség: IP23 az IEC 61800-5-1 szerint
Hűtés típusa: Kényszerkonvekciós
Magasság: 2150 mm
Szélesség: 800 mm
Mélység: 664 mm
Nettó tömeg: 650 kg
Zajszint: 71 dB a 86/188/EEC irányelvnek megfelelően
Elektromos jellemzők
Tápfeszültség frekvenciája: 50/60 Hz +/- 5 %
Névleges tápfeszültség: 380...415 V - 10...6 %
Hálózati fázisok száma: 3 fázis
Kimeneti feszültség: <= tápfeszültség
Megengedett ideiglenes áramtúllépés: 1,2 x In 60 másodpercig (normál üzemben), 1,5 x In 60 másodpercig (nehéz üzemben)
Frekvenciaváltó kimeneti frekvenciája: 0,1…599 Hz
Folyamatos kimeneti áram: 660 A 2,5 kHz-en normál üzemben, 520 A 2,5 kHz-en nehéz üzemben
Hálózati áram: 611 A 400 V-nál (normál üzem), 489 A 400 V-nál (nehéz üzem)
Látszólagos teljesítmény: 423 kVA 400 V-nál (normál üzem), 339 kVA 400 V-nál (nehéz üzem)
Maximális átmeneti áram: 792 A 60 másodpercig 10 percenként (normál üzem), 780 A 60 másodpercig 10 percenként (nehéz üzem)
Teljesítmény és motoradatok
Motorfékező lehetőség: DC injektálással
Motorteljesítmény kW: 355 kW normál üzemben, 280 kW nehéz üzemben
Teljesítményveszteség W-ban: 8530 W teljes (normál üzem), 6410 W teljes (nehéz üzem), 930 W vezérlőrész (normál üzem), 650 W vezérlőrész (nehéz üzem)
Hűtőlevegő térfogata: 280 m3/h vezérléshez, 1740 m3/h teljesítményhez
Motor ajánlott kábelkeresztmetszet: 2 x (3 x 185 mm²) vagy 3 x (3 x 120 mm²) (nehéz üzem), 3 x (3 x 150 mm²) vagy 4 x (3 x 95 mm²) (normál üzem)
Kommunikációs lehetőségek
Kommunikációs port protokoll: EtherNet/IP, Modbus soros, Modbus TCP
Csatlakozó típusa: 2 RJ45 Ethernet IP/Modbus TCP a vezérlőblokkon, 1 RJ45 Modbus soros a vezérlőblokkon
Adatátviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus soros esetén
Vezérlési jellemzők
Diszkrét bemenetek száma: 10
Diszkrét bemenet típusa: DI1...DI8 programozható, 24 V DC (≤ 30 V), impedancia: 3,5 kOhm, DI7, DI8 programozható impulzusbemenetként: 0…30 kHz, STOA, STOB biztonságos nyomatéklekapcsolás
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC vagy áram: 0...20 mA
Analóg kimenetek száma: 2
Analóg kimenet típusa: Szoftveresen konfigurálható feszültség AQ1, AQ2: 0...10 V DC vagy áram: 0...20 mA
Relékimenetek száma: 3
Biztonsági funkciók
Biztonsági funkció: STO (biztonságos nyomatéklekapcsolás), SIL 3 szint <= 100 ms
EMC szűrő: Integrált az IEC 61800-3 szerint, C3 kategória, árnyékolt kábel 50 m-ig, vagy C4 kategória, árnyékolatlan kábel 80 m-ig
Környezeti jellemzők
Működési hőmérséklet: -10…0 °C leértékelés nélkül (szekrényfűtés opcióval), 0…40 °C leértékelés nélkül, 40…50 °C leértékelési tényezővel
Tárolási hőmérséklet: -25…70 °C
Relatív páratartalom: 5…95 % kondenzáció nélkül az IEC 60068-2-3 szerint
Üzemi magasság: < 1000 m leértékelés nélkül, magasabb magasságokban áramleértékelés 1 % / 100 m
