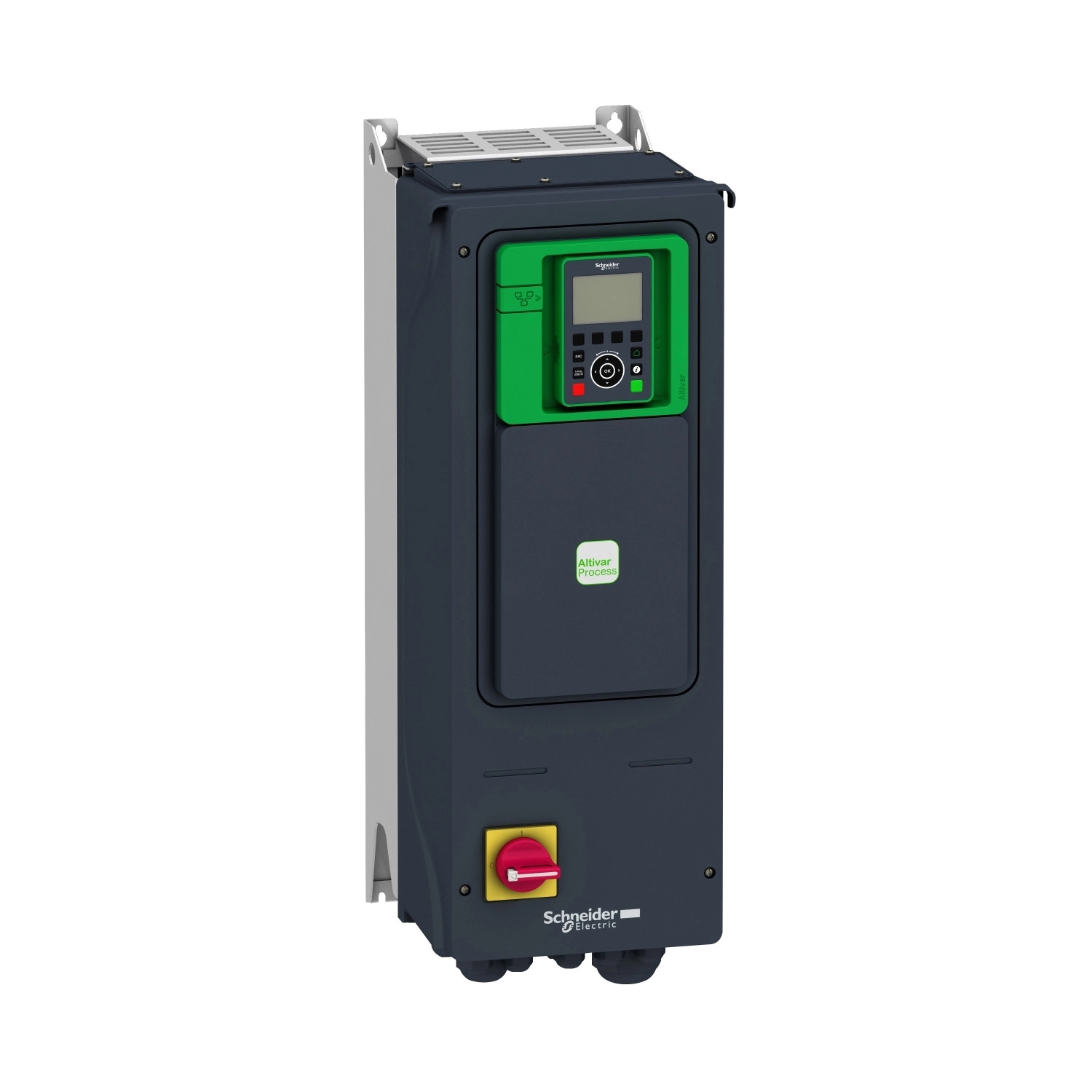

A Schneider Electric Altivar Process ATV950 sorozat ATV950U75N4E típusú frekvenciaváltója kiváló választás ipari alkalmazásokhoz, ahol megbízható és hatékony motorvezérlésre van szükség. Ez a 7,5 kW teljesítményű eszköz 400-480 V-os háromfázisú hálózaton működik, és kifejezetten ipari folyamatvezérlési feladatokra optimalizálták.
Az ATV950U75N4E számos kimagasló tulajdonsággal rendelkezik, amelyek megkülönböztetik a piacon elérhető más frekvenciaváltóktól. Az IP55-ös védettségi szinttel rendelkező, falra szerelhető készülékház kiváló védelmet biztosít por és vízsugarak ellen, így ideális választás olyan környezetben is, ahol az időjárási viszonyok vagy a termelési folyamatok során keletkező szennyeződések kihívást jelentenek. A beépített terhelés-megszakító kapcsoló és a fékező egység tovább növeli a készülék sokoldalúságát és biztonságos használatát. A normál üzemmódban 16,5 A, nagy terhelésű üzemmódban pedig 12,7 A folyamatos kimeneti áramerősséget biztosít 4 kHz kapcsolási frekvencia mellett.
A készülék rendkívül rugalmas kommunikációs lehetőségekkel rendelkezik: alapkivitelben támogatja a Modbus TCP, a soros Modbus és az EtherNet/IP protokollokat. A három bővítőhelynek (A, B, C) köszönhetően további kommunikációs modulokkal is felszerelhető, beleértve a Profibus DP V1, PROFINET, DeviceNet, EtherCAT és CANopen interfészeket. Digitális és analóg I/O bővítőmodulok, valamint különböző enkóder-interfészek (5/12 V digitális, analóg és resolver) is csatlakoztathatók. A készülék rugalmasságát tovább növeli az integrált EMC szűrő, amely segít megfelelni az elektromágneses kompatibilitási követelményeknek.
Az ATV950U75N4E mind szinkron, mind aszinkron motorokkal használható, és számos biztonságtechnikai funkcióval rendelkezik, mint például a Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Brake Management (SBC/SBT) és Safely Limited Speed (SLS). A szabályozható PID szabályozóval ellátott készülék 4 kvadráns működést tesz lehetővé, és többféle motorvezérlési profilt támogat, beleértve az optimalizált nyomatékszabályozást, valamint állandó és változó nyomatékszabályozási módokat. Maximális kimeneti frekvenciája 599 Hz, ami széles alkalmazhatósági tartományt biztosít.
A készülék kiemelkedő elektromos és mechanikai jellemzőkkel rendelkezik: 264 mm széles, 678 mm magas és 330 mm mély, nettó tömege 13,7 kg. Számos védelemmel van felszerelve, beleértve a motor és a frekvenciaváltó termikus védelmét, túláram-, túlfeszültség-, és fázisvesztés elleni védelmet. Környezeti működési hőmérséklete -15°C és 40°C között van (derating nélkül), míg 40-50°C közötti környezetben teljesítménycsökkentéssel használható. Az 1000 m-ig terjedő tengerszint feletti magasságon történő üzemeltetés nem igényel teljesítménycsökkentést, míg 1000-4800 m között 100 méterenként 1% áramcsökkentéssel kell számolni.
Schneider Electric Altivar Process ATV950 - ATV950U75N4E műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Process ATV900
Alkalmazási terület: Ipari folyamatvezérlés
Termék típusa: Frekvenciaváltó
Változat: Beépített fékező egységgel és terhelés-megszakító kapcsolóval
Rendeltetés: Szinkron és aszinkron motorokhoz
Villamos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380-480 V (-15%...+10%)
Hálózati frekvencia tűrés: 5%
Folyamatos kimeneti áram: 16,5 A 4 kHz-nél normál üzemben, 12,7 A 4 kHz-nél nagy terhelésű üzemben
Névleges kimeneti áram: 16,5 A
Motor teljesítmény: 7,5 kW normál üzemben, 5,5 kW nagy terhelésű üzemben
Maximális kimeneti feszültség: 480 V
Maximális kimeneti frekvencia: 599 Hz
Maximális bemeneti áram: 13,8 A
Védelmi funkciók
Motorvédelem: Termikus védelem, Safe Torque Off, Fázisszakadás védelem
Hajtásvédelem: Termikus védelem, Safe Torque Off, Túlmelegedés, Kimenet-föld zárlat elleni védelem, Kimeneti túlfeszültség, Rövidzárlat, Motor fázisszakadás, DC busz túlfeszültség, Tápfeszültség túl- és alulfeszültség, Tápfeszültség fáziskiesés, Túlsebesség, Vezérlőáramkör szakadás
IP védettségi fokozat: IP55
UL védelmi fokozat: UL type 1
Kommunikáció és csatlakozók
Kommunikációs port protokoll: Modbus TCP, Modbus soros, EtherNet/IP
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4.8-38.4 kbit/s Modbus soros
Villamos csatlakozás: Vezérlés: csavaros sorkapocs 0,5-1,5 mm², Motor: csavaros sorkapocs 6-10 mm², Hálózati oldal: csavaros sorkapocs 4-6 mm², DC busz: csavaros sorkapocs 4-10 mm²
Bemenetek/Kimenetek
Diszkrét bemenetek száma: 10
Diszkrét kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Fizikai jellemzők
Szerelési mód: Falra szerelhető
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 330 mm
Üzemi pozíció: Függőleges ±10°
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...40 °C (derating nélkül), 40...50 °C (derating faktorral)
Tárolási hőmérséklet: -40...70 °C
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Üzemi tengerszint feletti magasság: ≤ 1000 m derating nélkül, 1000...4800 m 1% áramerősség csökkentés / 100 m
Zajszint: 52 dB
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
