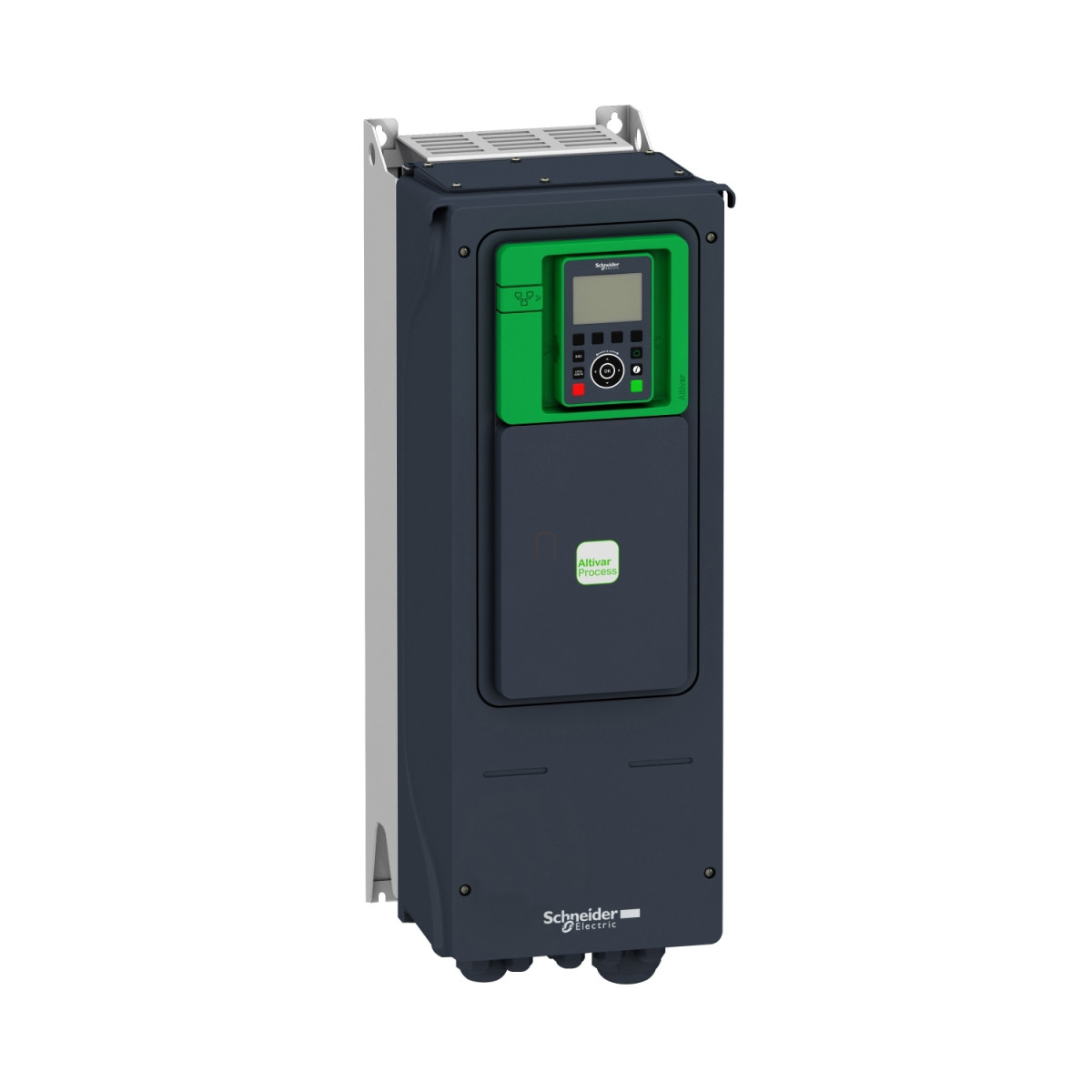

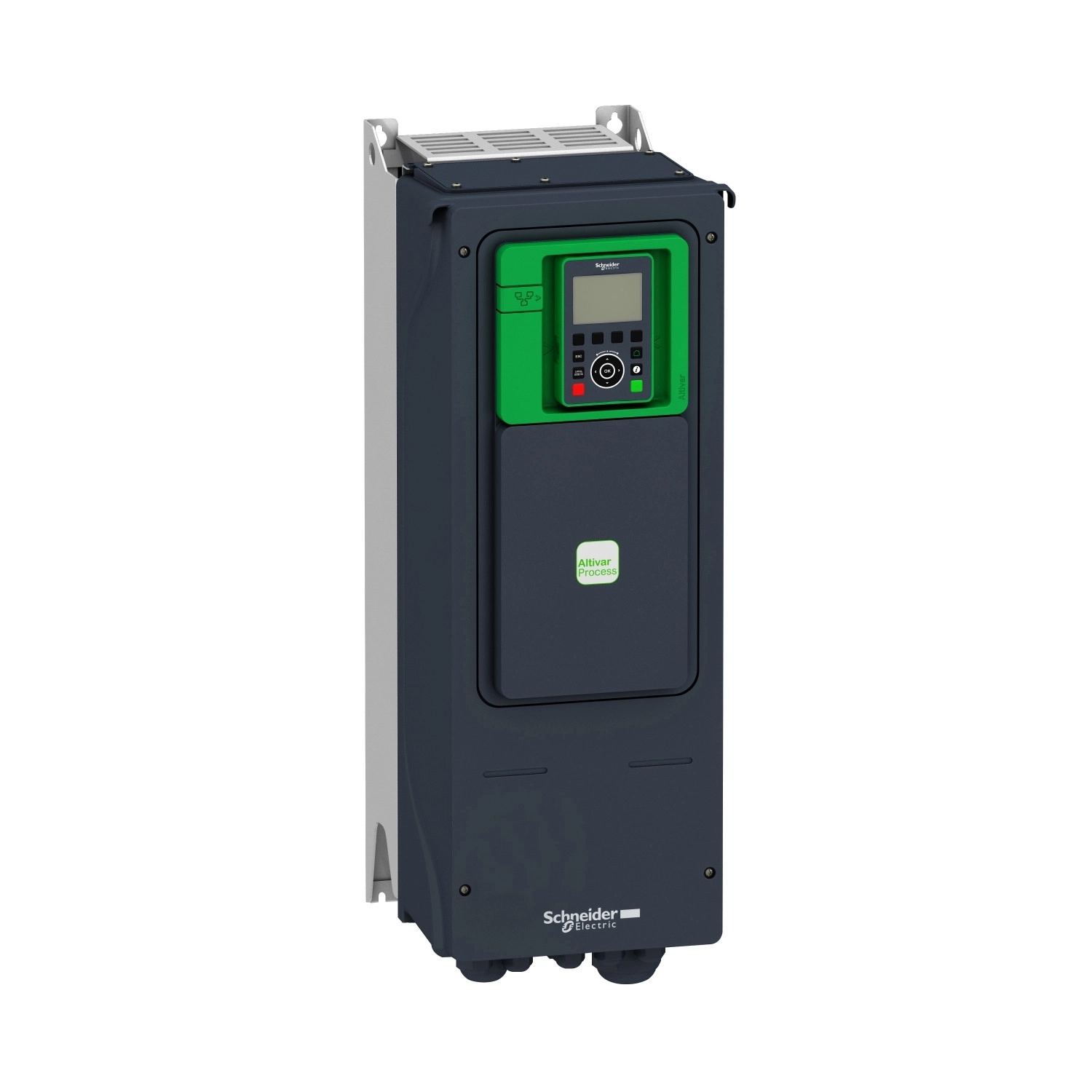

Schneider Electric Altivar Process ATV950 - ATV950U75N4 - frekvenciaváltó, 7,5kW, 3f, 400VAC, IP55, falra szerelhető, fékező egységgel műszaki adatok
Általános tulajdonságok
Termékcsalád: Altivar Process ATV900
Termék specifikus alkalmazás: Ipari folyamatvezérlés
Termék vagy komponens típusa: Frekvenciaváltó
Változat: Fékezőegységgel, standard verzió
Alkalmazási terület: Ipari alkalmazás
Rendeltetés: Szinkron motorok, aszinkron motorok
Hálózati fázisok száma: 3 fázis
Szerelési mód: Falra szerelhető
Teljesítmény jellemzők
Folyamatos kimeneti áram: 16,5 A 4 kHz-en normál terhelés esetén, 12,7 A 4 kHz-en nagy terhelés esetén
Névleges kimeneti áram: 16,5 A
Motorteljesítmény: 7,5 kW normál terhelés esetén, 5,5 kW nagy terhelés esetén
Maximális kimeneti feszültség: 480 V
Maximális kimeneti frekvencia: 599 Hz
Vonali áram: 13,8 A 380 V-nál (normál terhelés), 10,5 A 380 V-nál (nagy terhelés), 11,9 A 480 V-nál (normál terhelés), 9,2 A 480 V-nál (nagy terhelés)
Maximális bemeneti áram: 13,8 A
Látszólagos teljesítmény: 9,9 kVA 480 V-nál (normál terhelés), 7,6 kVA 480 V-nál (nagy terhelés)
Maximális átmeneti áram: 19,8 A 60 másodpercig (normál terhelés), 19,1 A 60 másodpercig (nagy terhelés)
Kommunikációs jellemzők
Kommunikációs port protokoll: EtherNet/IP, Modbus TCP, Modbus soros
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (daisy chain RJ45, SUB-D 9, csavaros csatlakozás), Ethernet Powerlink
Átviteli sebesség: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4.8, 9.6, 19.2, 38.4 kbit/s (Modbus soros)
Adatcsere mód: Félduplex, teljes duplex, autonegotiation (Ethernet IP/Modbus TCP)
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy paritás nélkül (Modbus soros)
Címek száma: 1...247 (Modbus soros)
Elektromos csatlakozások
Vezérlés: csavaros csatlakozó 0,5...1,5 mm²/AWG 20...AWG 16
Hálózati oldal: csavaros csatlakozó 4...6 mm²/AWG 12...AWG 10
Motor: csavaros csatlakozó 6...10 mm²/AWG 10...AWG 8
DC busz: csavaros csatlakozó 4...10 mm²/AWG 12...AWG 8
Bemenetek és kimenetek
Diszkrét bemenetek száma: 10
Diszkrét bemenetek típusa: DI1...DI8 programozható, 24 V DC (<= 30 V), impedancia: 3,5 kOhm; DI7, DI8 impulzus bemenetként programozható: 0...30 kHz, 24 V DC (<= 30 V); STOA, STOB biztonságos nyomatékmentes állapot, 24 V DC (<= 30 V), impedancia: > 2,2 kOhm
Diszkrét kimenetek száma: 2
Diszkrét kimenetek típusa: DQ+ logikai kimenet 0...1 kHz <= 30 V DC 100 mA; programozható impulzus kimenetként DQ+ 0...30 kHz <= 30 V DC 20 mA; DQ- logikai kimenet 0...1 kHz <= 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 12 bit; AI1, AI2, AI3 szoftveresen konfigurálható áram: 0...20 mA/4...20 mA, impedancia: 250 Ohm, felbontás 12 bit
Analóg kimenetek száma: 2
Analóg kimenetek típusa: AQ1, AQ2 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 470 Ohm, felbontás 10 bit; AQ1, AQ2 szoftveresen konfigurálható áram: 0...20 mA, impedancia: 500 Ohm, felbontás 10 bit
Relé kimenetek száma: 3
Relé kimenetek típusa: R1 konfigurálható logikai relé: hiba relé NO/NC elektromos élettartam 100000 ciklus; R2 konfigurálható logikai relé: szekvencia relé NO elektromos élettartam 1000000 ciklus; R3 konfigurálható logikai relé: szekvencia relé NO elektromos élettartam 1000000 ciklus
Biztonsági funkciók
Biztonságos nyomatékmentes állapot (STO): Igen
Biztonságos megállítás 1 (SS1): Igen
Biztonságosan korlátozott sebesség (SLS): Igen
Biztonságos fékkezelés (SBC/SBT): Igen
Mechanikai jellemzők
Védettségi szint: IP55
Védelmi fokozat: UL type 1
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 299 mm
Környezeti jellemzők
Környezeti üzemi hőmérséklet: -15...40 °C (leértékelés nélkül), 40...50 °C (leértékelési tényezővel)
Üzemi magasság: <= 1000 m leértékelés nélkül, 1000...4800 m 1% áramleértékeléssel 100 m-enként
Üzemi pozíció: Függőleges +/- 10 fok
Zajszint: 52 dB
