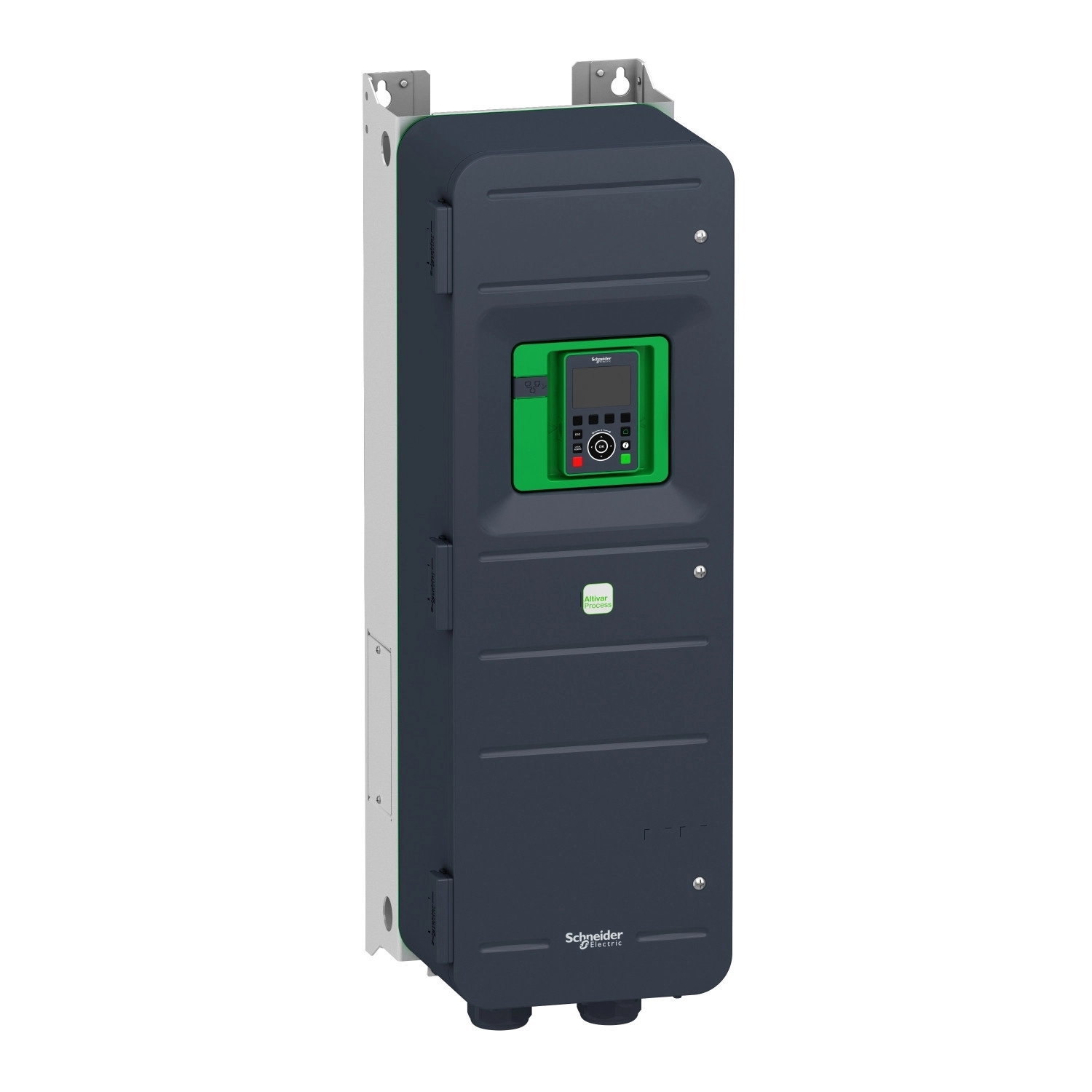

Az Altivar Process ATV950 termékcsalád ATV950D45N4 típusú frekvenciaváltója a Schneider Electric fejlett ipari megoldása, amely kifejezetten ipari folyamatirányítási alkalmazásokhoz lett kifejlesztve. Ez a nagy teljesítményű eszköz 45 kW teljesítményt biztosít normál üzemben (37 kW nehéz üzemben), és kifejezetten asszinkron és szinkron motorok vezérlésére lett optimalizálva.
A frekvenciaváltó 3 fázisú, 400-480 V-os tápfeszültséggel működik, és magas, IP55 védettségi szinttel rendelkezik, amely kiválóan védi a készüléket a por és nedvesség ellen. A falra szerelhető kivitel, valamint a kompakt méretei (290 mm széles, 910 mm magas, 340 mm mély) rugalmas telepítési lehetőségeket biztosítanak. Normál üzemben 88 A, nehéz üzemben pedig 74,5 A folyamatos kimeneti áramot képes biztosítani 4 kHz kapcsolási frekvencia mellett. A beépített fékezőegység további előnyt jelent olyan alkalmazásoknál, ahol gyakori a gyors lassítás vagy megállás igénye.
Az ATV950D45N4 rendkívül sokoldalú kommunikációs lehetőségekkel rendelkezik: alapkivitelben támogatja a Modbus TCP, EtherNet/IP és Modbus soros protokollokat, de opcionális kommunikációs modulok segítségével bővíthető Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen vagy Ethernet Powerlink protokollok használatához is. Ez a rugalmasság lehetővé teszi a készülék könnyű integrálását szinte bármilyen ipari automatizálási rendszerbe. A digitális és analóg bemeneti/kimeneti lehetőségek szintén bővíthetők kiegészítő modulokkal, ami tovább fokozza az alkalmazási lehetőségeket. A frekvenciaváltó 10 digitális bemenettel, 2 digitális kimenettel, 3 analóg bemenettel és 2 analóg kimenettel rendelkezik alapkiépítésben, amely elegendő a legtöbb vezérlési feladathoz.
A biztonság kiemelt szerepet kap: az ATV950D45N4 integrált biztonsági funkciói közé tartozik a Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) és Safe Brake Management (SBC/SBT), amelyek megfelelnek az EN 954-1 kategória 1 és IEC/EN 61508 SIL1 biztonsági szabványoknak. Ez különösen fontos olyan ipari környezetben, ahol a gépbiztonság kritikus követelmény. A védelem számos további formában is megjelenik: túlterhelés, túláram, fáziskiesés, túlfeszültség, alulfeszültség elleni védelem, és még sok más, ami biztosítja a hajtás és a motor hosszú távú megbízható működését. Az eszköz -15...40°C környezeti hőmérsékleten működik derating nélkül, és 1000 m tengerszint feletti magasságig használható teljesítménycsökkentés nélkül. A zajszint 69,7 dB, ami megfelel az ipari környezet követelményeinek.
Schneider Electric Altivar Process ATV950 - ATV950D45N4 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Típus: ATV950D45N4
Alkalmazás: Ipari folyamatirányítás
Terméktípus: Frekvenciaváltó
Kivitel: Beépített fékezőegységgel, standard verzió
Alkalmazási terület: Ipari alkalmazások
Rendeltetés: Aszinkron és szinkron motorok vezérlése
Hálózati fázisszám: 3 fázis
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Folyamatos kimeneti áram: 88 A 4 kHz-en normál üzemben, 74,5 A 4 kHz-en nehéz üzemben
Névleges tápfeszültség: 380...480 V -15...10%
Szimmetrikus hálózati feszültségtűrés: 10%
Szimmetrikus hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 88,0 A
Motorteljesítmény: 45,0 kW normál üzemben, 37,0 kW nehéz üzemben
EMC szűrő: Integrált, EMC lemez opcióval
Védettségi fokozat: IP55, UL type 1
Maximális kimeneti frekvencia: 599 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz teljesítménycsökkentéssel
Hálózati áram: 79,8 A 380 V-nál (normál üzem), 67,1 A 380 V-nál (nehéz üzem), 69,1 A 480 V-nál (normál üzem), 59,0 A 480 V-nál (nehéz üzem)
Maximum bemeneti áram: 79,8 A
Látszólagos teljesítmény: 57,4 kVA 480 V-nál (normál üzem), 49,1 kVA 480 V-nál (nehéz üzem)
Maximum tranziens áram: 105,6 A 60 s-ig (normál üzem), 111,8 A 60 s-ig (nehéz üzem)
Hálózati frekvencia: 50...60 Hz
Kommunikációs jellemzők
Kommunikációs protokollok: Modbus TCP, EtherNet/IP, Modbus soros
Opcionális modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4.8, 9.6, 19.2, 38.4 kbit/s Modbus soros esetén
Adatátviteli mód: Félduplex, teljes duplex, automatikus egyeztetés Ethernet IP/Modbus TCP esetén
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás Modbus soros esetén
Be- és kimenetek
Digitális bemenetek száma: 10
Digitális kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Digitális bemenet típusok: DI1...DI8 programozható, 24 V DC (≤ 30 V), impedancia: 3,5 kOhm
DI7, DI8 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (≤ 30 V)
STOA, STOB biztonságos nyomatékkikapcsolás, 24 V DC (≤ 30 V), impedancia: > 2,2 kOhm
Fizikai jellemzők
Szélesség: 290 mm
Magasság: 910 mm
Mélység: 340 mm
Működési hőmérséklet: -15…40 °C (teljesítménycsökkentés nélkül), 40…50 °C (teljesítménycsökkentéssel)
Üzemi tengerszint feletti magasság: ≤ 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 1% teljesítménycsökkentéssel 100 méterenként
Relatív páratartalom: 5…95% kondenzáció nélkül az IEC 60068-2-3 szerint
Működési pozíció: Függőleges +/- 10 fok
Zajszint: 69,7 dB az 86/188/EEC szerint
Biztonsági és védelmi funkciók
Biztonságos nyomatékkikapcsolás (STO): Van
Biztonságos fékezés-menedzsment (SBC/SBT): Van
Biztonságos stop 1 (SS1): Van
Biztonságosan korlátozott sebesség (SLS): Van
Védelem típusai: Hővédelem (motor és hajtás), rövidzárlat védelem, túláramvédelem, túlfeszültség védelem, alulfeszültség védelem, fáziskiesés védelem
