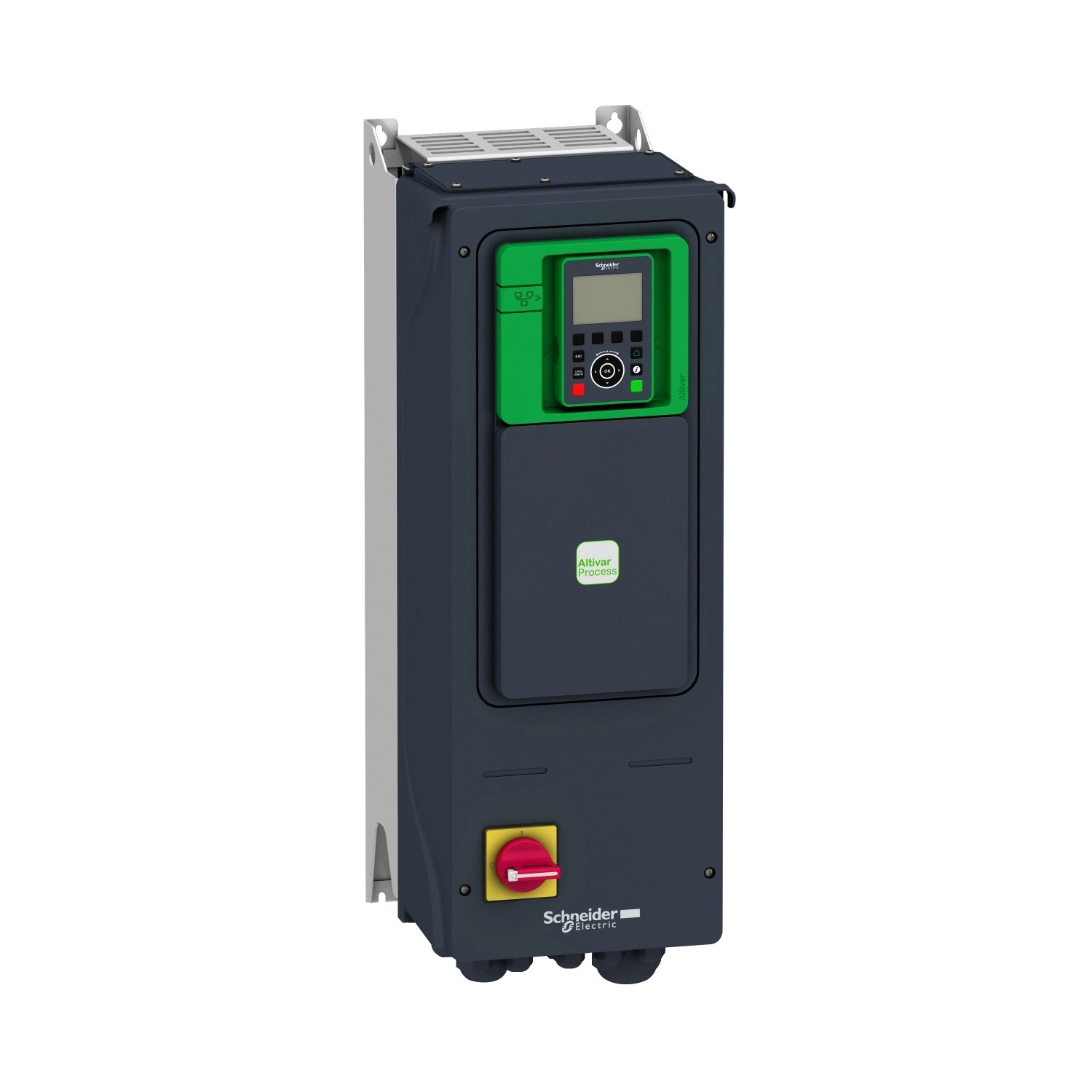

Az Altivar Process ATV900 sorozat ATV950D22N4E típusú frekvenciaváltója egy 22 kW-os, 400-480V-os, falra szerelhető ipari változtatható fordulatszámú hajtás, amely mind aszinkron, mind szinkronmotorok vezérlésére alkalmas. Ez a készülék kifejezetten ipari folyamatszabályozási alkalmazásokra lett kifejlesztve, ahol precíz motorvezérlésre és megbízható teljesítményre van szükség.
Az ATV950D22N4E modell beépített fékezőegységgel és terhelés-megszakító kapcsolóval rendelkezik, amelyek növelik a funkcionalitást és a biztonságot. Az IP55 védettségi fokozat kiváló védelmet biztosít por és vízsugarakkal szemben, így a készülék különösen alkalmas olyan ipari környezetben történő használatra, ahol nedvesség vagy por van jelen. A falra szerelhető kivitel rugalmas telepítési lehetőséget kínál, miközben a kompakt kialakítás (264 mm szélesség, 678 mm magasság, 330 mm mélység) optimalizálja a helykihasználást.
A frekvenciaváltó számos kommunikációs lehetőséget kínál, beleértve a Modbus soros, Modbus TCP és EtherNet/IP protokollokat, amelyek alapfelszereltségként érkeznek. Opcionális kommunikációs modulokkal (Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink) tovább bővíthető a csatlakoztathatóság. Ez a rugalmasság lehetővé teszi a zökkenőmentes integrációt különböző ipari automatizálási rendszerekbe, megkönnyítve a felügyeletet és a vezérlést. A frekvenciaváltó 10 programozható digitális bemenettel, 3 analóg bemenettel, 2 digitális kimenettel, 2 analóg kimenettel és 3 relékimenettel rendelkezik, ami széleskörű vezérlési lehetőségeket biztosít.
Az ATV950D22N4E teljesítményjellemzői figyelemre méltóak, normál üzemben 46,3 A, nehéz üzemben 39,2 A folyamatos kimeneti áramot biztosít 4 kHz-es kapcsolási frekvencia mellett. A maximális kimeneti frekvencia 599 Hz, ami kivételesen széles sebességtartományt tesz lehetővé. A frekvenciaváltó különböző motorvezérlési profilokat kínál, beleértve a változó nyomatékú, állandó nyomatékú és optimalizált nyomatékú üzemmódokat aszinkron motorokhoz, valamint speciális vezérlési algoritmusokat állandó mágneses és szinkron reluktancia motorokhoz. Ez a sokoldalúság különböző alkalmazási területeken használhatóvá teszi, az egyszerű szivattyú- és ventilátormeghajtásoktól a bonyolult gépvezérlésig.
Az ATV950D22N4E számos biztonsági funkcióval is rendelkezik, mint például a Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Brake Management (SBC/SBT) és Safely Limited Speed (SLS). Ezek a funkciók növelik a kezelői biztonságot és lehetővé teszik a gépbiztonsági követelményeknek való megfelelést. Ezenkívül a készülék átfogó védelmet biztosít a motor és a hajtás számára, beleértve a túlmelegedés, túláram, túlfeszültség, fáziskiesés és rövidzárlat elleni védelmet. A frekvenciaváltó -15°C és +40°C közötti környezeti hőmérsékleten működik teljes terhelésen, és akár 50°C-ig használható teljesítménycsökkenéssel. 1000 méter tengerszint feletti magasságig nincs szükség teljesítménycsökkentésre, és akár 4800 méteres magasságig is használható a megfelelő méretezéssel.
Schneider Electric Altivar Process ATV950 - ATV950D22N4E - frekvenciaváltó, 22kW, 3f, 400VAC, IP55, falra szerelhető, kapcsolóval, fékező egységgel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Típus: ATV950D22N4E
Alkalmazási terület: Ipari folyamatirányítás
Komponens típusa: Változtatható frekvenciájú hajtás
Változat: Terhelés-megszakító kapcsolóval és fékezőegységgel
Felhasználási terület: Aszinkron motorok, szinkronmotorok
Hálózati fázisszám: 3 fázis
Szerelési mód: Falra szerelhető
Teljesítmény jellemzők
Folyamatos kimeneti áram: 46,3 A 4 kHz-en normál üzemmódban, 39,2 A 4 kHz-en nehéz üzemmódban
Névleges kimeneti áram: 46,3 A
Motor teljesítmény: 22,0 kW normál üzemmódban, 18,5 kW nehéz üzemmódban
Maximális kimeneti frekvencia: 599 Hz
Hálózati áram: 39,6 A 380 V-nál (normál üzem), 34,1 A 380 V-nál (nehéz üzem), 34,4 A 480 V-nál (normál üzem), 29,9 A 480 V-nál (nehéz üzem)
Maximális bemeneti áram: 39,6 A
Maximális kimeneti feszültség: 480,0 V
Látszólagos teljesítmény: 28,6 kVA 480 V-nál (normál üzem), 24,9 kVA 480 V-nál (nehéz üzem)
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V (-15...+10%)
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati feszültség tűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Prospektív vonali zárlati áram: 50 kA
EMC szűrő: Beépített, EMC lemez opcióval
IP védettségi fokozat: IP55
Védettségi fokozat: UL type 1
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus soros, Modbus TCP, EtherNet/IP
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus soros esetén
Adatátviteli mód: Félduplex, teljes duplex, autonegotiation Ethernet IP/Modbus TCP esetén
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás Modbus soros esetén
Címszám: 1...247 Modbus soros esetén
Bemenetek és kimenetek
Digitális bemenetek száma: 10
Digitális bemenet típusok: DI1...DI8 programozható, 24 V DC (≤ 30 V), impedancia: 3,5 kOhm; DI7, DI8 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (≤ 30 V); STOA, STOB safe torque off, 24 V DC (≤ 30 V), impedancia: > 2,2 kOhm
Analóg bemenetek száma: 3
Analóg bemenet típusok: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 12 bit; áram: 0...20 mA/4...20 mA, impedancia: 250 Ohm, felbontás 12 bit
Digitális kimenetek száma: 2
Relékimenetek száma: 3
Analóg kimenetek száma: 2
Mechanikai tulajdonságok
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 330 mm
Nettó tömeg: 20,6 kg
Környezeti paraméterek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földhöz képest
Zajszint: 53,7 dB a 86/188/EEC szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2…13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13…200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Környezeti jellemzők: Vegyi szennyezés elleni védelem 3C3 osztály az IEC 60721-3-3 szerint, Por szennyezés elleni védelem 3S3 osztály az IEC 60721-3-3 szerint
Relatív páratartalom: 5…95% kondenzáció nélkül az IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben: -15…40°C (teljesítménycsökkentés nélkül), 40…50°C (teljesítménycsökkentési tényezővel)
Üzemi tengerszint feletti magasság: ≤ 1000 m teljesítménycsökkentés nélkül, 1000...4800 m áramcsökkentéssel 1% per 100 m
Üzemeltetési pozíció: Függőleges ±10 fok
