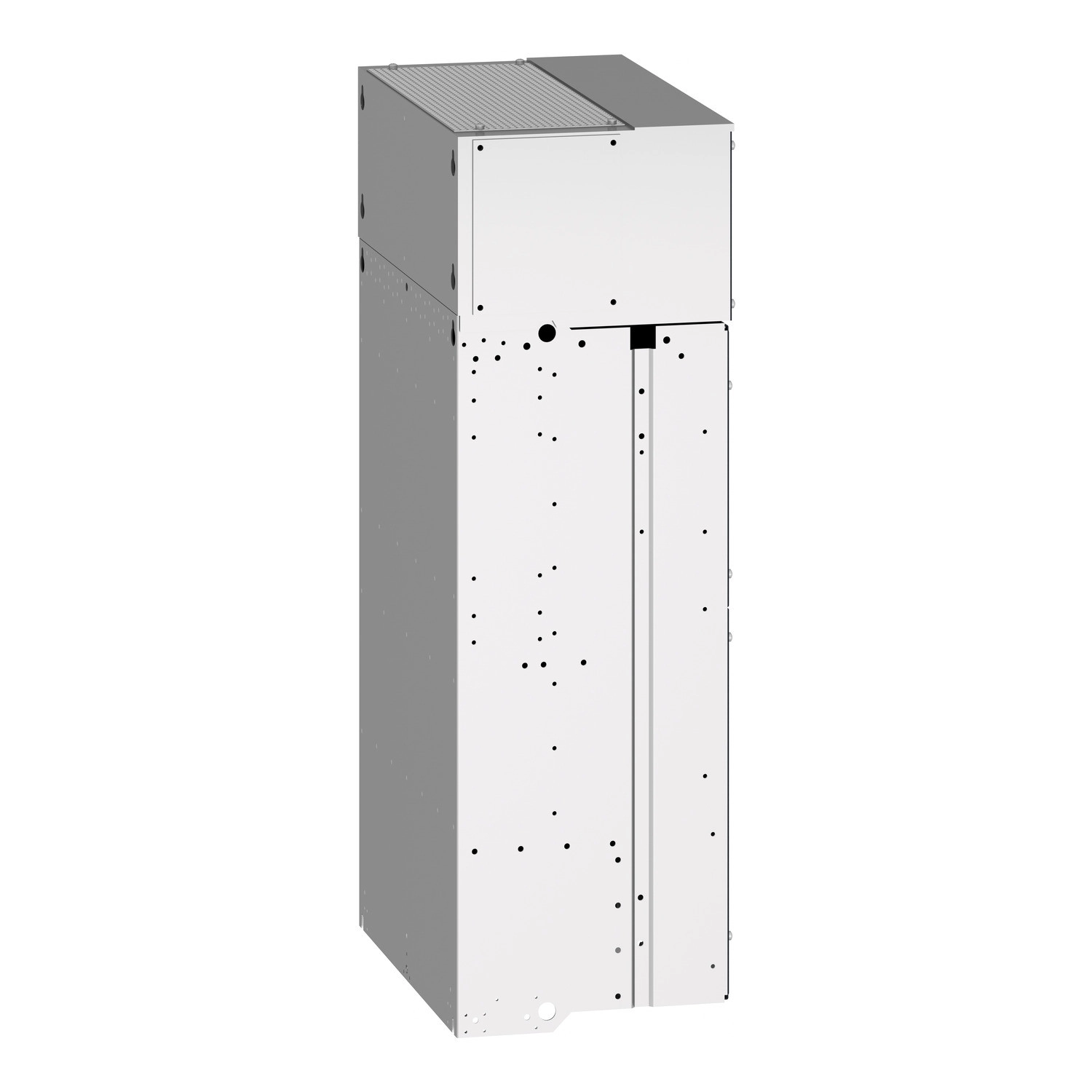

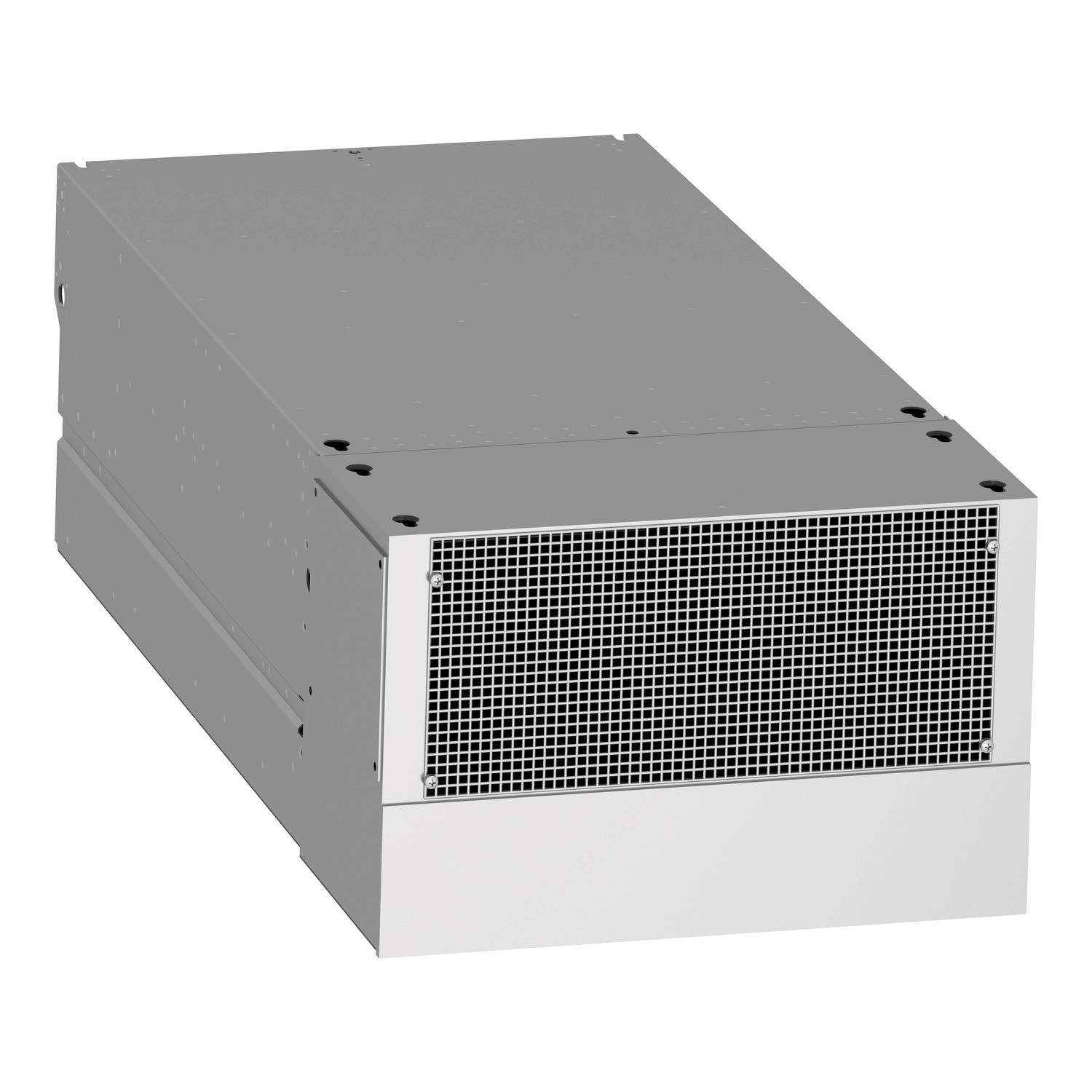

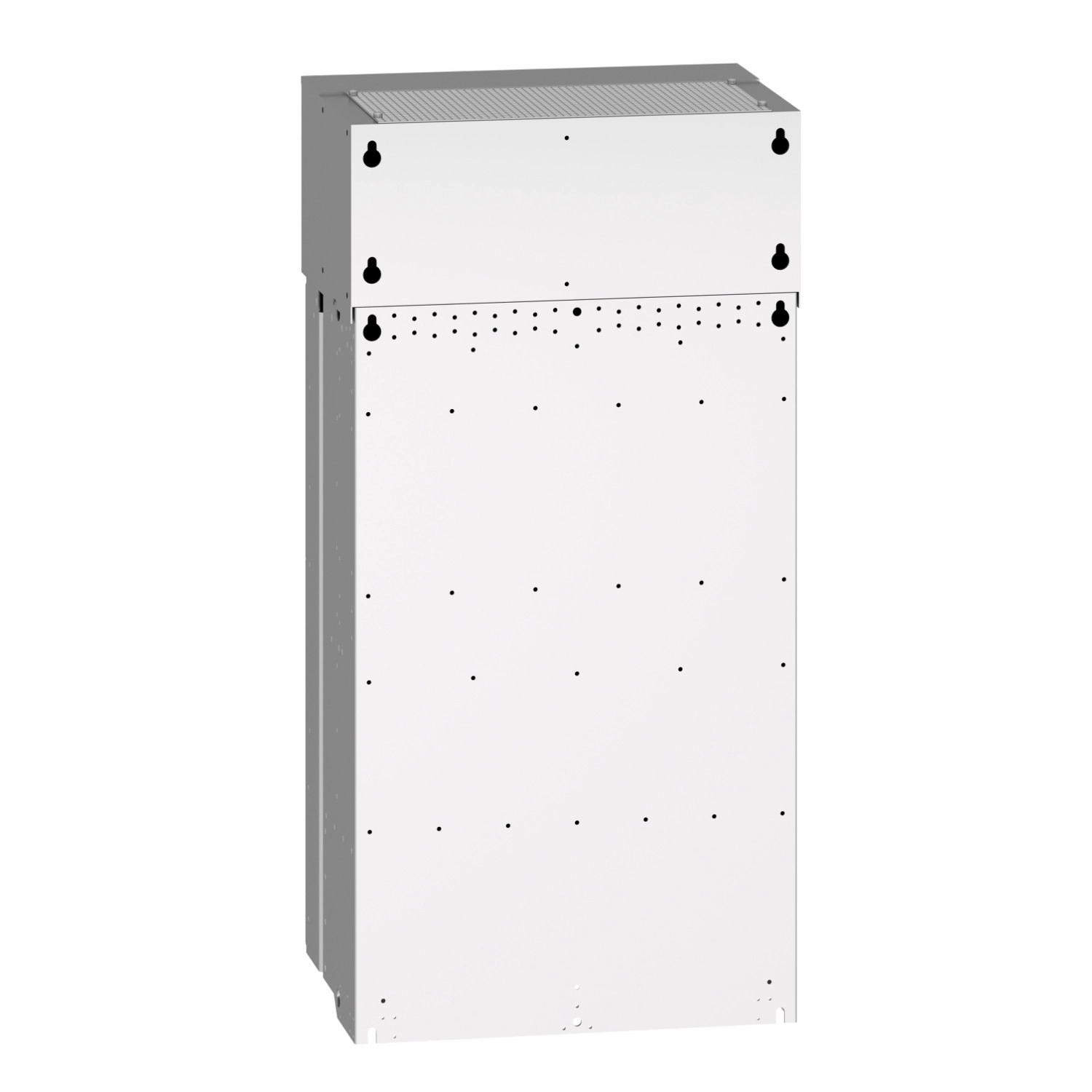

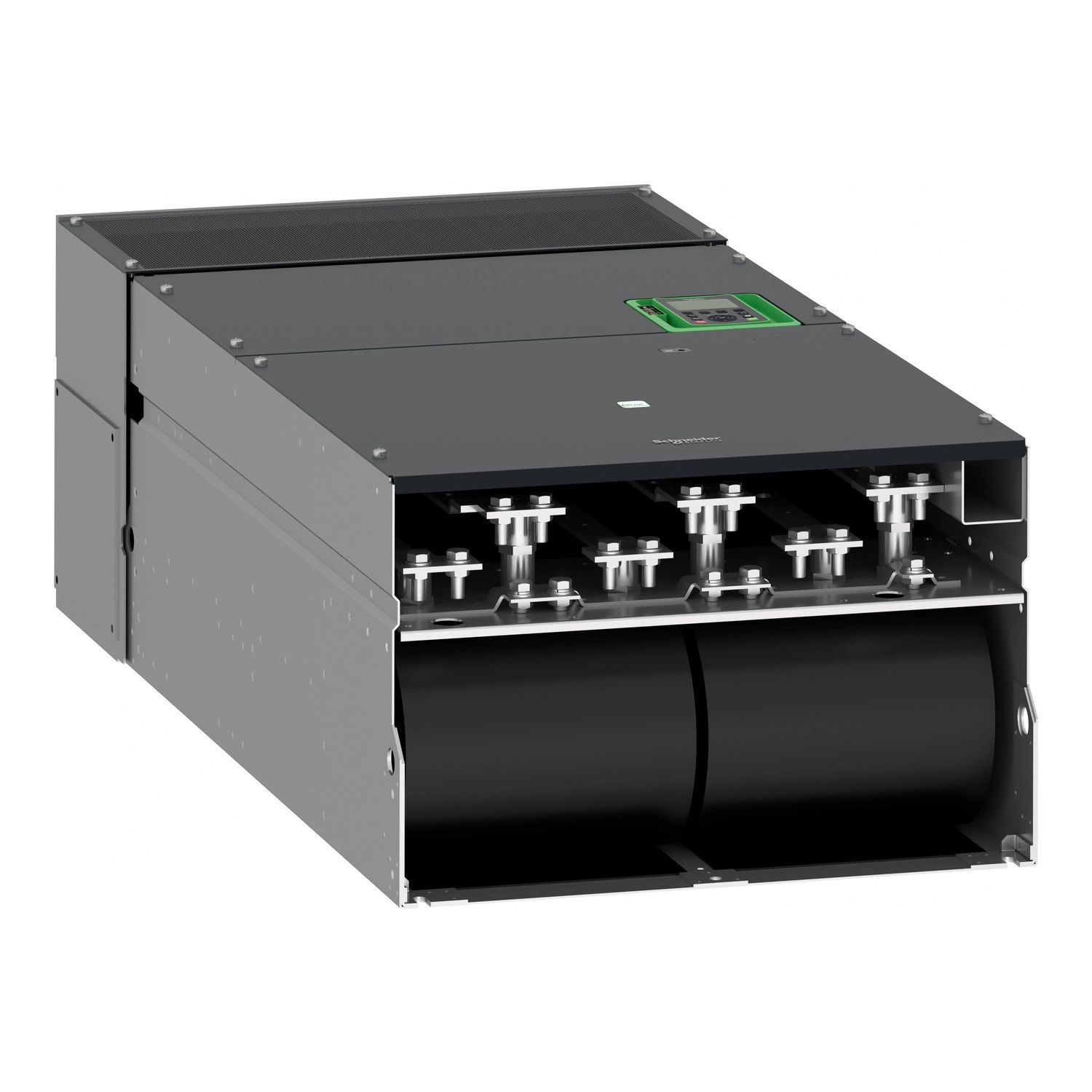

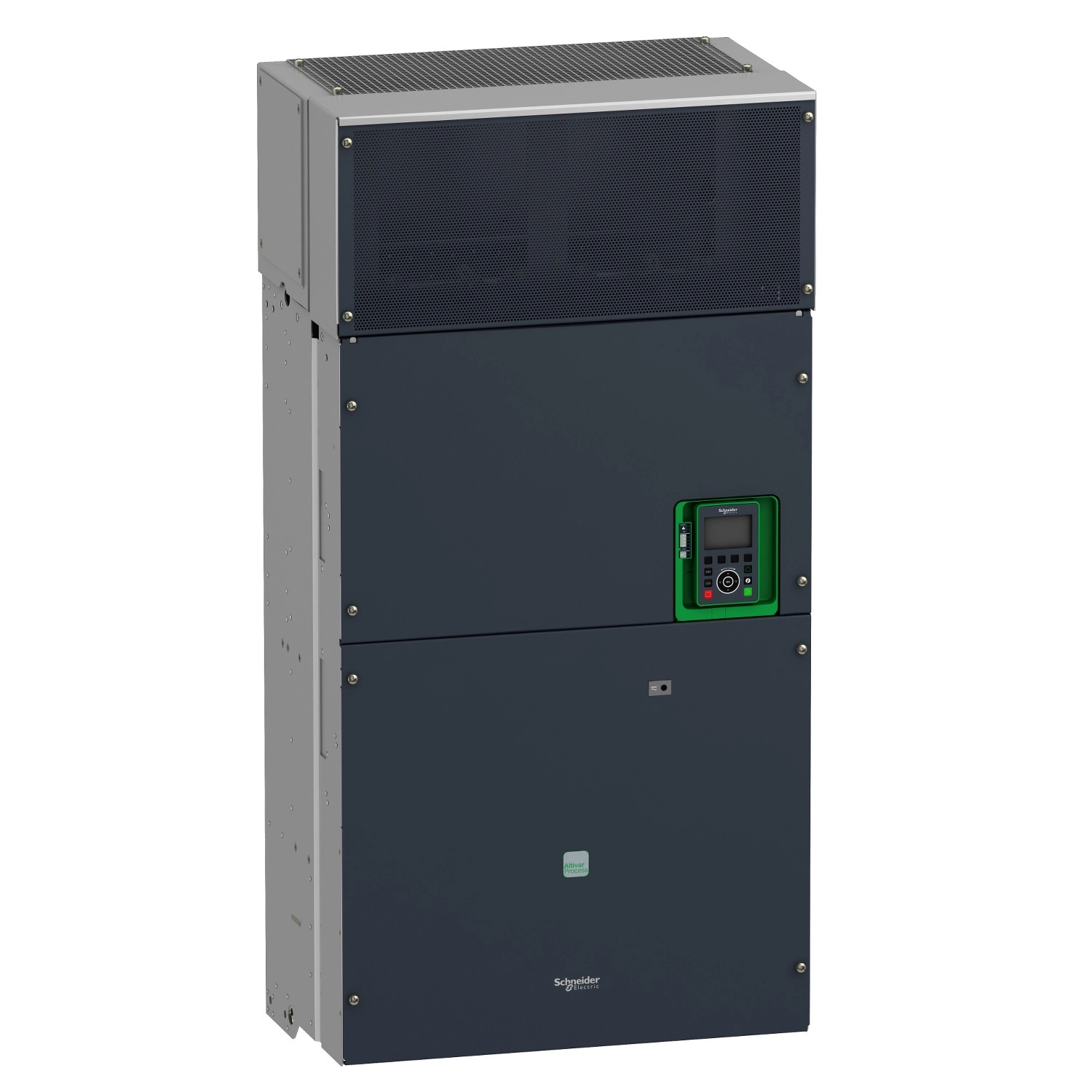

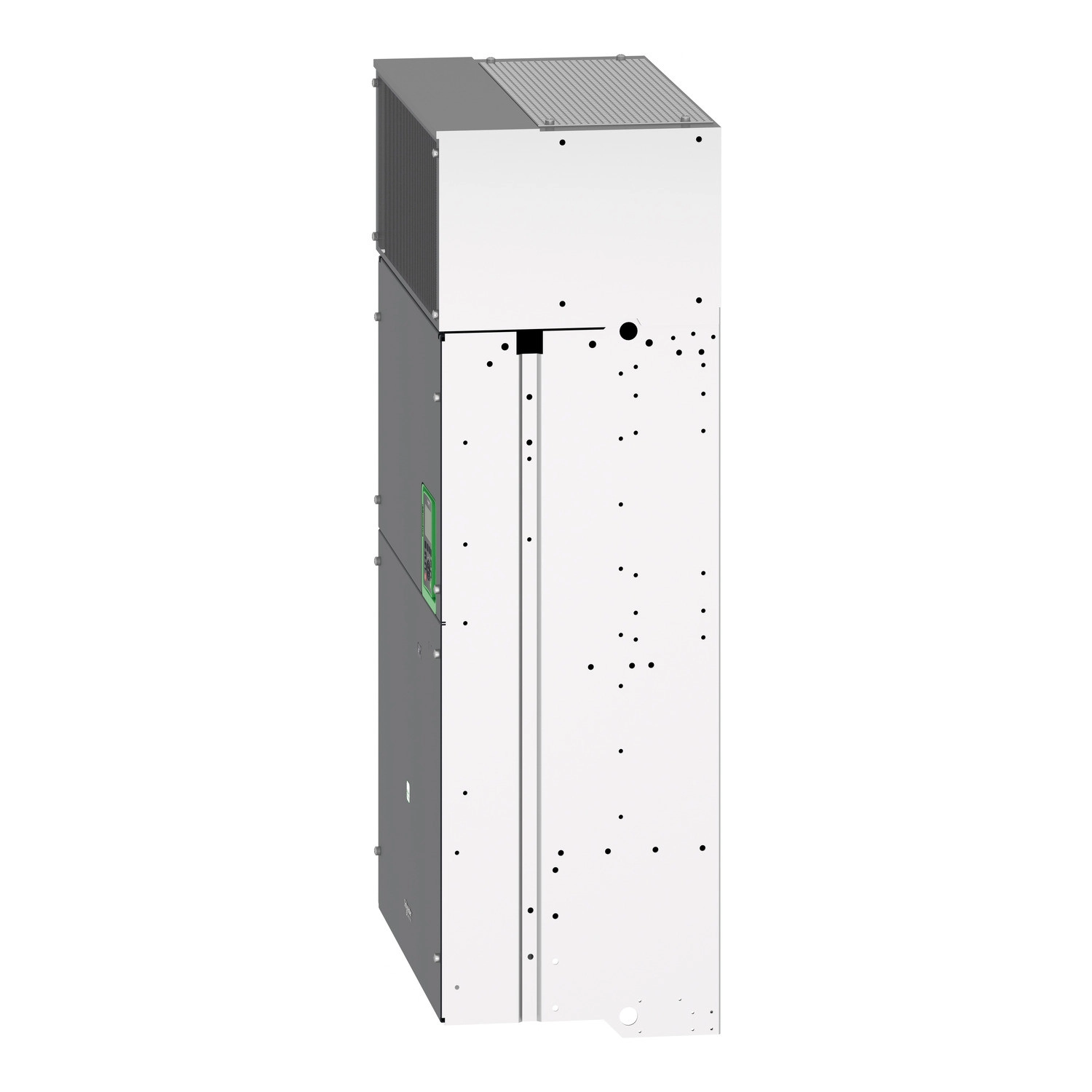

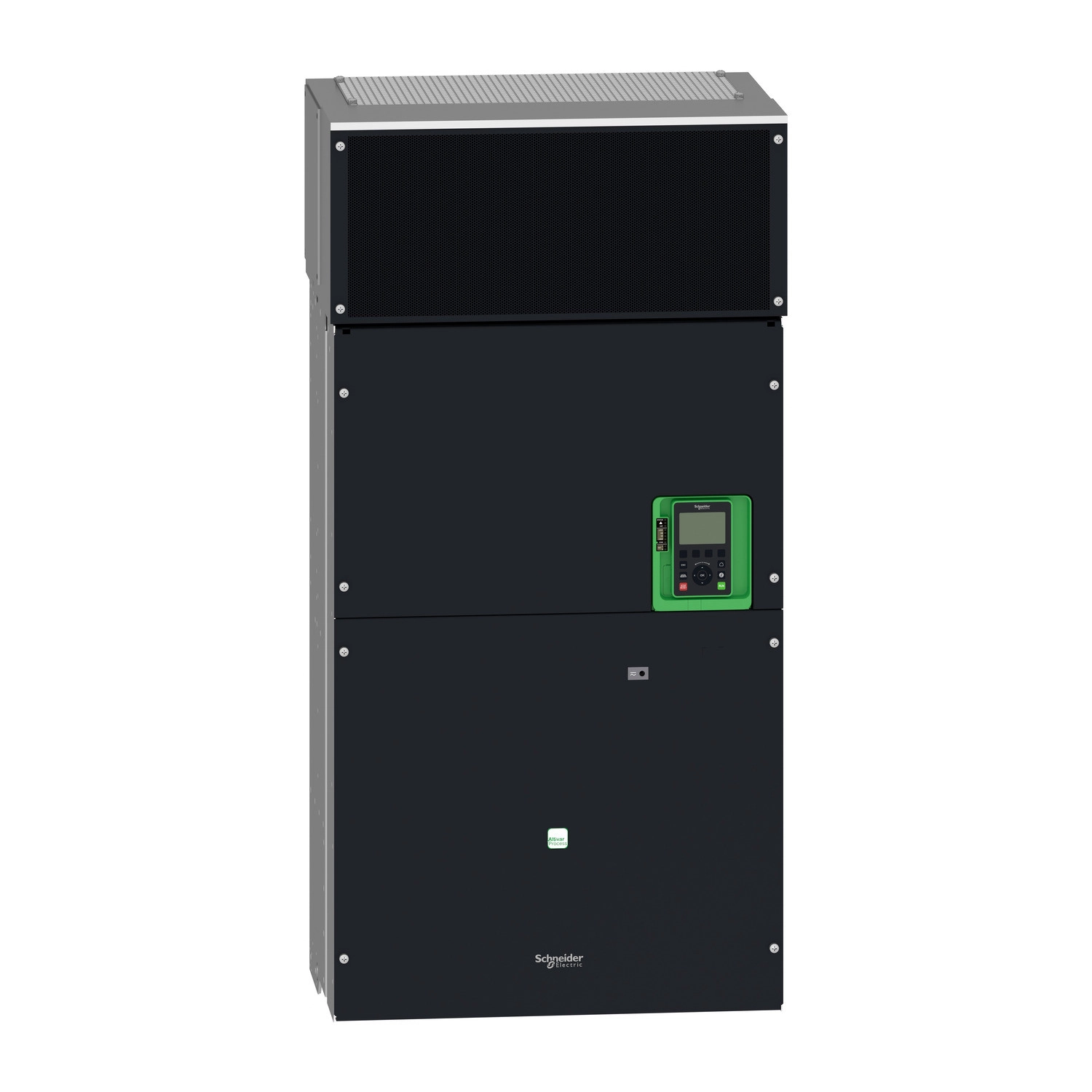

Az Altivar Process ATV900 sorozat tagja, az ATV930C25N4C egy nagy teljesítményű, ipari alkalmazásokra tervezett frekvenciaváltó, amely kiváló megoldást kínál mind szinkron, mind aszinkron motorok vezérlésére. A Schneider Electric által gyártott készülék 250 kW-os teljesítménnyel rendelkezik normál üzemmódban és 200 kW-os teljesítménnyel nehéz üzemmódban, miközben rugalmas beállítási lehetőségeket biztosít a különböző ipari folyamatok optimalizálására.
Az ATV930C25N4C készülék 400-480 V-os háromfázisú tápellátással működik, és fali szerelést tesz lehetővé. A normál üzemmódban 481 A, míg nehéz üzemmódban 387 A folyamatos kimeneti áramot biztosít 2,5 kHz-es kapcsolási frekvencia mellett. Kiemelkedő jellemzője, hogy nem tartalmaz beépített fékezőegységet, ez bizonyos alkalmazásoknál fontos szempont lehet. A termék védelmi szintje IP00, de IP21-es védelmi szintre is fejleszthető megfelelő kiegészítőkkel.
Kommunikációs szempontból rendkívül sokoldalú: alapkivitelben támogatja a Modbus soros, EtherNet/IP és Modbus TCP protokollokat. További kommunikációs lehetőségek is elérhetők opcionális modulok beépítésével, mint például Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink protokollok. Az ATV930C25N4C három bővítőhely-foglalattal (slot A/B/C) rendelkezik, amelyekbe digitális és analóg I/O bővítőmodulok, kimeneti relé bővítőmodulok, valamint különböző enkóder interfész modulok helyezhetők a specifikus alkalmazási igényeknek megfelelően.
A frekvenciaváltó kiemelkedő vezérlési tulajdonságokkal bír: támogatja a változó nyomaték, állandó nyomaték és optimalizált nyomaték üzemmódokat aszinkron motorok esetén, valamint a permanens mágneses és szinkron reluktancia motorok vezérlését is. Maximum 599 Hz kimeneti frekvenciát képes elérni, és lineárisan állítható, külön-külön beállítható gyorsítási és lassítási rámpákkal rendelkezik 0,01-9999 s tartományban. A motor csúszáskompenzációja állítható, elnyomható, vagy automatikus lehet a terheléstől függően. A kapcsolási frekvencia 1-8 kHz között állítható, de derating szükséges 2,5 kHz felett. A leállítás DC injektálással történik, mivel nincs beépített fékezőegység. A készülék méretei: 598 mm széles, 1195 mm magas és 380 mm mély, súlya 203 kg.
Schneider Electric Altivar Process ATV930C25N4C műszaki adatok
Általános jellemzők
Terméksorozat: Altivar Process ATV900
Alkalmazási terület: Ipari folyamatok
Terméktípus: Frekvenciaváltó
Változat: Standard verzió, fékezőegység nélkül
Felhasználási terület: Ipari alkalmazás
Rendeltetés: Szinkron motorok, aszinkron motorok
Elektromos tulajdonságok
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...480 V (-15...+10%)
Névleges kimeneti áram: 481 A normál üzemmódban 2,5 kHz-nél, 387 A nehéz üzemmódban 2,5 kHz-nél
Motor teljesítmény: 250 kW normál üzemmódban, 200 kW nehéz üzemmódban
Maximális kimeneti frekvencia: 599 Hz
EMC szűrő: Integrált, EMC lemez opcióval
Vonali áram: 451 A 380 V-nál (normál üzemmód), 365 A 380 V-nál (nehéz üzemmód), 366 A 480 V-nál (normál üzemmód), 301 A 480 V-nál (nehéz üzemmód)
Maximális bemeneti áram: 451 A
Maximális kimeneti feszültség: 480 V
Kommunikációs tulajdonságok
Kommunikációs port protokoll: Modbus soros, EtherNet/IP, Modbus TCP
Opcionális modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, analóg és digitális I/O bővítő modulok
Átviteli sebesség: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8-38,4 kbit/s (Modbus soros)
Mechanikai tulajdonságok
Szerelési mód: Falra szerelhető
IP védelmi szint: IP21
Védelmi fok: UL 1-es típus
Szélesség: 598 mm
Magasság: 1195 mm
Mélység: 380 mm
Nettó tömeg: 203 kg
Biztonsági funkciók
Biztonságos nyomaték kikapcsolás (STO): Van
Biztonságosan korlátozott sebesség (SLS): Van
Biztonságos fék kezelés (SBC/SBT): Van
Biztonságos leállás 1 (SS1): Van
Környezeti feltételek
Működési hőmérséklet: -10...40 °C (leminősítés nélkül), 40...60 °C (leminősítéssel)
Üzemi tengerszint feletti magasság: ≤ 1000 m leminősítés nélkül, 1000...3000 m áramleminősítéssel (1% / 100 m)
Relatív páratartalom: 5...95% kondenzáció nélkül
Zajszint: 76 dB
