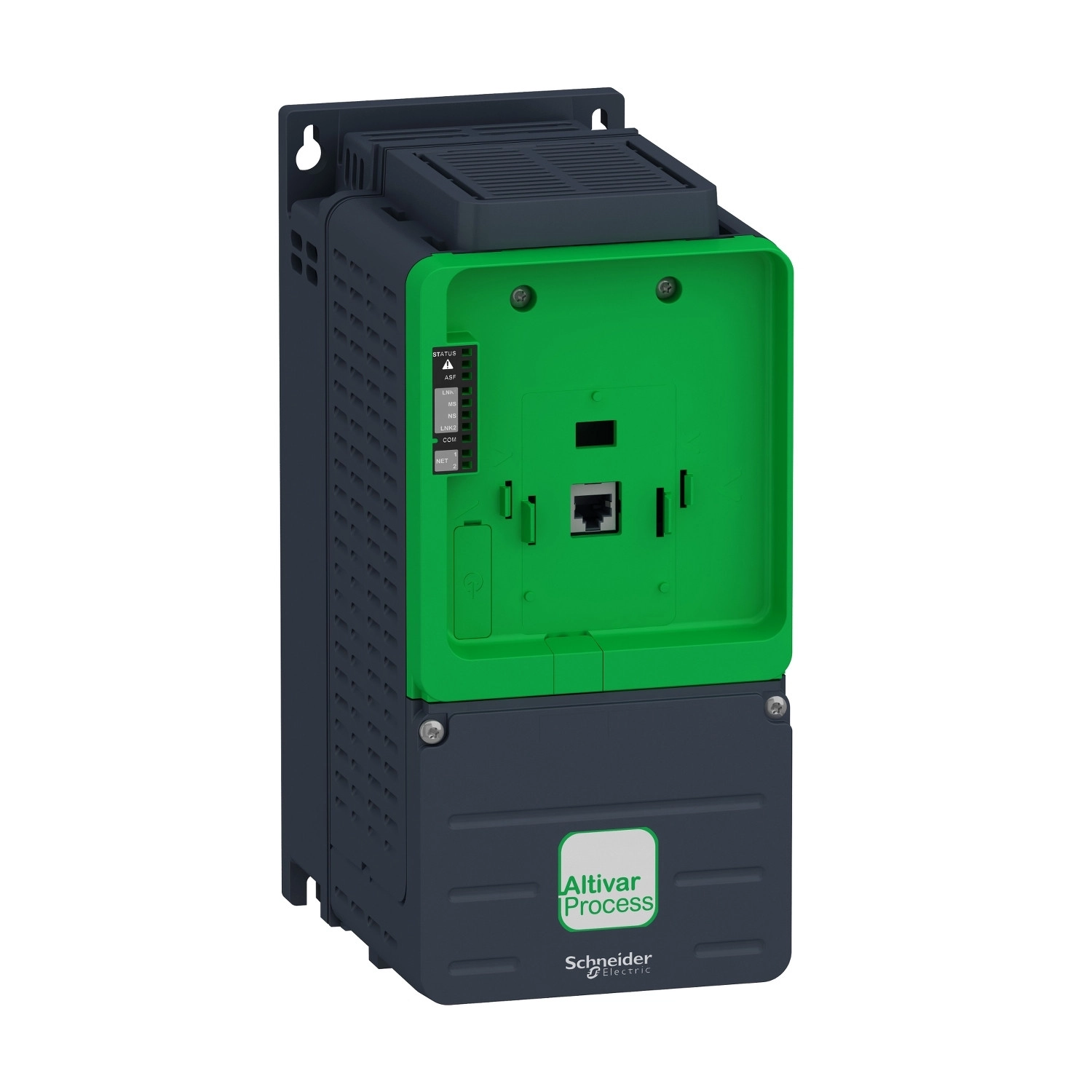

Schneider Electric Altivar Process ATV930 - ATV930U55N4Z - frekvenciaváltó, 5,5kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül

Schneider Electric Altivar Process ATV930 - ATV930U55N4Z - frekvenciaváltó műszaki adatok

Általános tulajdonságok

Termékcsalád: Altivar Process ATV900

Termék specifikus alkalmazás: Ipari folyamatirányítás

Termék vagy alkatrész típusa: Frekvenciaváltó

Változat: Standard verzió, beépített fékchopper

Felhasználási terület: Ipari alkalmazás

Alkalmazható motorok: Aszinkron motorok, Szinkron motorok

Hálózati fázisok száma: 3 fázis

Szerelési mód: Szekrénybe építhető

Teljesítmény jellemzők

Folyamatos kimeneti áram: 12,7 A 4 kHz-en normál üzemmódban, 9,3 A 4 kHz-en nagy terhelésű üzemmódban

Motor teljesítmény: 5,5 kW normál üzemmódban, 4,0 kW nagy terhelésű üzemmódban

Névleges kimeneti áram: 12,7 A

Maximális tranziens áram: 15,2 A 60 másodpercig normál üzemmódban, 14 A 60 másodpercig nagy terhelésű üzemmódban

Tápellátási jellemzők

Névleges tápfeszültség: 380...480 V -15...+10%

Hálózati frekvencia: 50...60 Hz

Hálózati relatív szimmetrikus feszültség tűrés: 10%

Hálózati relatív szimmetrikus frekvencia tűrés: 5%

Vonali áram: 10,4 A 380 V-nál (normál üzemmód), 8,0 A 380 V-nál (nagy terhelésű üzemmód), 9,1 A 480 V-nál (normál üzemmód), 7,2 A 480 V-nál (nagy terhelésű üzemmód)

Maximális bemeneti áram: 10,4 A

Maximális kimeneti feszültség: 480 V

Látszólagos teljesítmény: 7,6 kVA 480 V-nál (normál üzemmód), 6 kVA 480 V-nál (nagy terhelésű üzemmód)

Kommunikációs jellemzők

Kommunikációs port protokoll: EtherNet/IP, Modbus TCP, Modbus soros

Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus soros esetén

Adatcsere mód: Fél duplex, teljes duplex, automatikus egyeztetés Ethernet IP/Modbus TCP esetén

Bemeneti és kimeneti specifikációk

Diszkrét bemenetek száma: 10

Diszkrét bemenet típus: DI1...DI8 programozható, 24 V DC (≤ 30 V), impedancia: 3,5 kOhm

DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC (≤ 30 V)

STOA, STOB biztonsági nyomatékkikapcsolás, 24 V DC (≤ 30 V), impedancia: > 2,2 kOhm

Analóg bemenetek száma: 3

Analóg bemenet típus: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 12 bit

AI1, AI2, AI3 szoftveresen konfigurálható áram: 0...20 mA/4...20 mA, impedancia: 250 Ohm, felbontás 12 bit

Diszkrét kimenetek száma: 2

Diszkrét kimenet típus: Logikai kimenet DQ+ 0...1 kHz ≤ 30 V DC 100 mA

Programozható impulzus kimenetként DQ+ 0...30 kHz ≤ 30 V DC 20 mA

Logikai kimenet DQ- 0...1 kHz ≤ 30 V DC 100 mA

Analóg kimenetek száma: 2

Analóg kimenet típus: Szoftveresen konfigurálható feszültség AQ1, AQ2: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit

Szoftveresen konfigurálható áram AQ1, AQ2: 0...20 mA impedancia 500 Ohm, felbontás 10 bit

Relékimenetek száma: 3

Relékimenet típus: Konfigurálható relé logika R1: hiba relé NO/NC elektromos élettartam 100000 ciklus

Konfigurálható relé logika R2: szekvencia relé NO elektromos élettartam 1000000 ciklus

Konfigurálható relé logika R3: szekvencia relé NO elektromos élettartam 1000000 ciklus

Motor vezérlési jellemzők

Négynegyedes működési lehetőség: Igen

Aszinkron motor vezérlési profil: Optimalizált nyomaték üzemmód, Változó nyomatékú standard, Állandó nyomatékú standard

Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor

Maximális kimeneti frekvencia: 599 Hz

Gyorsítási és lassítási rámpák: Lineáris, külön-külön állítható 0,01...9999 s

Motor csúszáskompenzáció: Állítható, Elnyomható, Nem elérhető állandó mágneses motor esetén, Automatikus terheléstől függetlenül

Kapcsolási és fékezési paraméterek

Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral

Névleges kapcsolási frekvencia: 4 kHz

Fékezés megállásig: DC injekcióval

Beépített fékchopper: Igen

Biztonsági funkciók

Biztonságosan korlátozott sebesség (SLS): Igen

Biztonsági fékkezelés (SBC/SBT): Igen

Biztonságos működési leállítás (SOS): Nem

Biztonságos pozíció (SP): Nem

Biztonsági programozható logika: Nem

Biztonsági sebesség monitor (SSM): Nem

Biztonságos leállítás 1 (SS1): Igen

Biztonságos leállítás 2 (SS2): Nem

Biztonságos nyomatékkikapcsolás (STO): Igen

Biztonságosan korlátozott pozíció (SLP): Nem

Biztonságos irány (SDI): Nem

Védelmi funkciók

Védelmi típus: Termikus védelem: motor, Biztonságos nyomatékkikapcsolás: motor, Motor fázisvesztés: motor, Termikus védelem: hajtás, Biztonságos nyomatékkikapcsolás: hajtás, Túlmelegedés: hajtás, Túláram a kimeneti fázisok és a föld között: hajtás, Kimeneti feszültség túlterhelés: hajtás, Rövidzárlat védelem: hajtás, Motor fázisvesztés: hajtás, DC busz túlfeszültség: hajtás, Tápellátás túlfeszültség: hajtás, Tápellátás alulfeszültség: hajtás, Tápellátás fázisvesztés: hajtás, Túlsebesség: hajtás, Vezérlőkör szakadás: hajtás

Környezeti jellemzők

IP védettségi fokozat: IP21

Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig a földhöz képest

Zajszint: 54,5 dB a 86/188/EEC szerint

Vibráció ellenállás: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint

Környezeti jellemzők: Vegyi szennyezés ellenállási osztály 3C3 az IEC 60721-3-3 szerint, Por szennyezés ellenállási osztály 3S3 az IEC 60721-3-3 szerint

Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint

Üzemi környezeti hőmérséklet: -15...50 °C (derating nélkül), 50...60 °C (derating faktorral)

Üzemi magasság: <= 1000 m derating nélkül, 1000...4800 m áramcsökkentés mellett 1% per 100 m

Üzemi pozíció: Függőleges +/- 10 fok

Megfelelőségek és tanúsítványok

Termék tanúsítványok: TÜV, CSA, UL

Jelölés: CE

Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1

Maximális THDI: <48% teljes terhelésnél az IEC 61000-3-12 szerint

Fizikai jellemzők

Szélesség: 130 mm

Magasság: 285 mm

Mélység: 196 mm

Szerelési típus: Hűtőbordával
