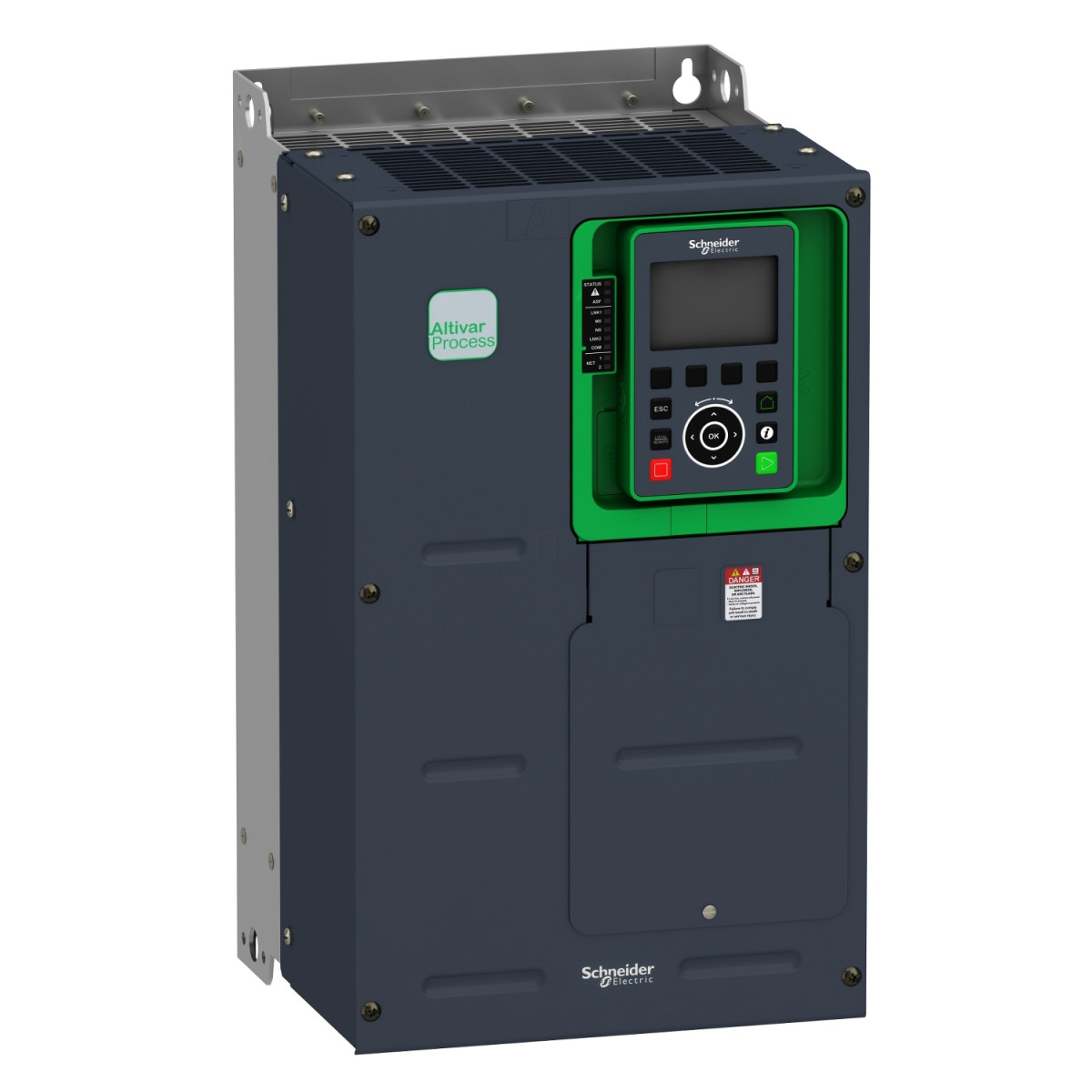

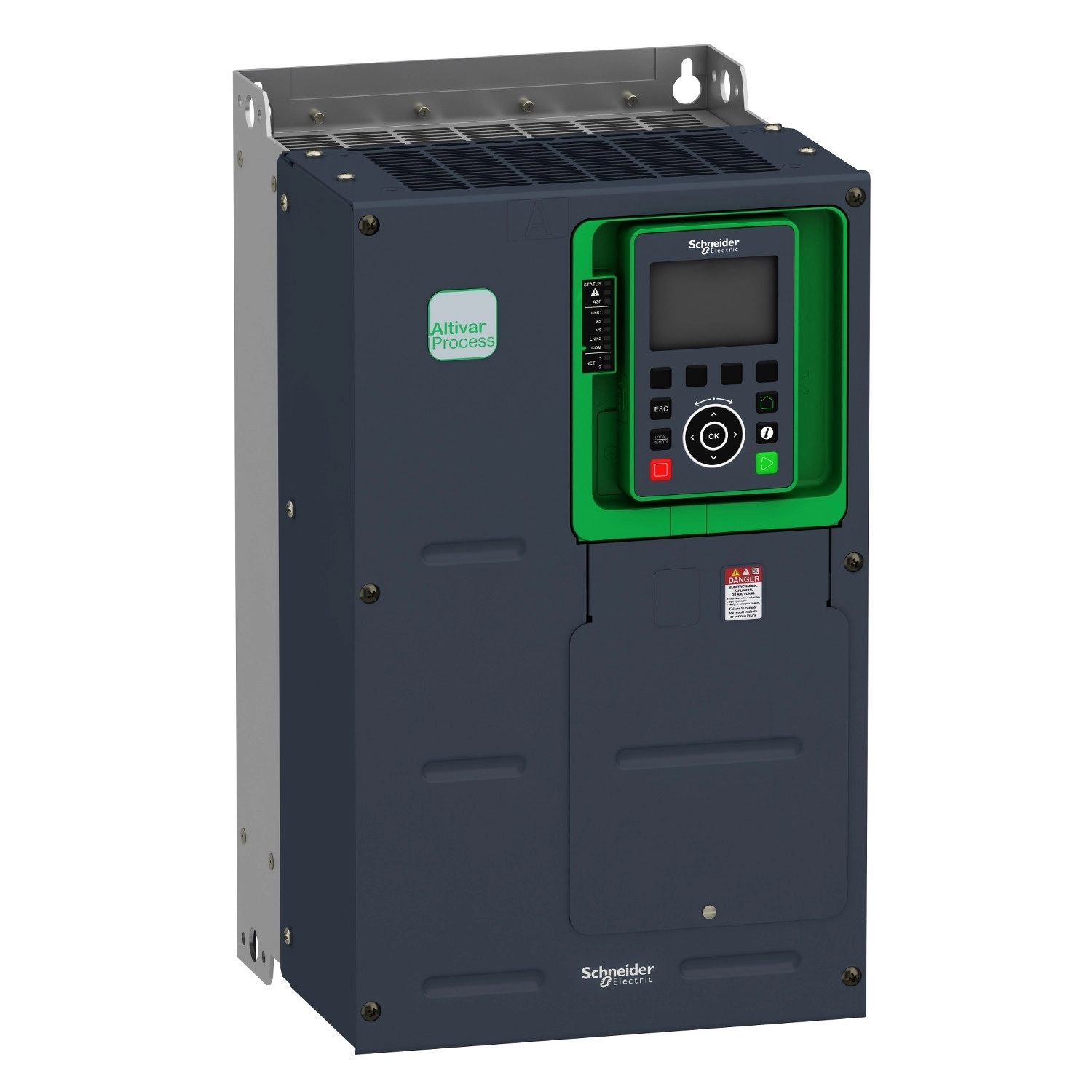

Az Altivar Process ATV900 sorozat ATV930U30Y6 típusú frekvenciaváltó a Schneider Electric ipari folyamatirányításhoz fejlesztett, csúcstechnológiás hajtásszabályozó készüléke. Ez a 3kW-os, 500-690V-os feszültségtartományban működő eszköz kiválóan alkalmas különböző ipari alkalmazásokhoz, különösen ahol precíz motorvezérlésre és rugalmas kommunikációs lehetőségekre van szükség.
Az ATV930U30Y6 frekvenciaváltó sokoldalú felhasználhatóságát bizonyítja, hogy mind szinkron, mind aszinkron motorok szabályozására alkalmas, ezáltal széleskörű kompatibilitást biztosít különböző motor-technológiákkal. A beépített fékezőegység lehetővé teszi a hatékony motorfékezést, ami különösen előnyös dinamikus alkalmazásoknál. A készülék normál üzemmódban 2,2 kW, nehéz üzemmódban 1,5 kW teljesítményű motorok működtetésére képes, 4,2 A folyamatos kimeneti árammal normál terhelés mellett, illetve 3,1 A árammal nehéz terhelés esetén.
A kommunikációs lehetőségek terén az ATV930 kiemelkedően rugalmas megoldást kínál. Alapkivitelben támogatja a Modbus soros, Modbus TCP és EtherNet/IP protokollokat, de opcionális modulokkal bővíthető Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (különböző csatlakozási lehetőségekkel) és Ethernet Powerlink támogatással is. Az A, B és C bővítőhelyek lehetőséget adnak digitális és analóg I/O bővítő modulok, relé bővítő modulok, valamint különböző enkóder interfész modulok beépítésére is. Ez a rugalmasság lehetővé teszi a készülék integrálását gyakorlatilag bármilyen ipari automatizálási rendszerbe.
A készülék vezérlési funkciói között megtalálható a 4 kvadránsos üzemeltetés, különböző gyorsítási és lassítási rámpák (lineáris, S, U vagy egyedi), valamint a motor slip kompenzáció is. A szabályozási profilok között szerepel a konstans nyomaték, az optimalizált nyomaték és a változtatható nyomaték, ami széleskörű alkalmazási lehetőségeket biztosít. A maximális kimeneti frekvencia 599 Hz, a kapcsolási frekvencia pedig 2-8 kHz között állítható.
Az ATV930U30Y6 számos biztonsági funkcióval is rendelkezik, mint például a Safely Limited Speed (SLS), Safe brake management (SBC/SBT) és Safe torque off (STO), amelyek megfelelnek az IEC 61508 és IEC 13849-1 szabványoknak. Emellett a készülék átfogó védelmi rendszerrel is fel van szerelve, amely kiterjed a motor és a hajtás termikus védelmére, fáziskiesés elleni védelemre, túláram és túlfeszültség elleni védelemre, valamint számos egyéb védelmi funkcióra.
A frekvenciaváltó IP21 védettségi fokozattal rendelkezik, és megfelel az UL type 1 követelményeinek is. A készülék falra szerelhető, és gondoskodni kell a megfelelő szellőzésről, hogy a levegő szabadon áramolhasson alulról felfelé. A szerelési pozíció függőleges, ±10° eltérés megengedett. A készülék méretei: 246 mm szélesség, 420 mm magasság és 242 mm mélység, nettó tömege 22 kg.
Schneider Electric Altivar Process ATV930 - ATV930U30Y6 - frekvenciaváltó, 3kW, 3f, 690VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Konkrét alkalmazás: Ipari folyamatirányítás
Termék típusa: Frekvenciaváltó
Változat: Fékezőegységgel, standard verzió
Készülék alkalmazás: Ipari alkalmazás
Motor kompatibilitás: Szinkron motorok, aszinkron motorok
Hálózati fázisok száma: 3 fázis
Szerelési mód: Falra szerelhető
Teljesítmény jellemzők
Folyamatos kimeneti áram: 4,2 A 4 kHz-en normál üzemmódban, 3,1 A 4 kHz-en nehéz üzemmódban
Motor teljesítmény: 2,2 kW normál üzemmódban, 1,5 kW nehéz üzemmódban
Névleges tápfeszültség: 500...690 V (-15...+10%)
Szimmetrikus hálózati feszültség tűrés: 10%
Szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 4,2 A
Maximális bemeneti áram: 4,8 A
Maximális kimeneti feszültség: 690 V
Vonali áram: 4,7 A 500 V-nál (normál üzemmód), 3,4 A 500 V-nál (nehéz üzemmód), 4,8 A 690 V-nál (normál üzemmód), 3,6 A 690 V-nál (nehéz üzemmód)
Látszólagos teljesítmény: 5,7 kVA 690 V-nál (normál üzemmód), 4,3 kVA 690 V-nál (nehéz üzemmód)
Maximális átmeneti áram: 5,04 A 60 másodpercig (normál üzemmód), 4,65 A 60 másodpercig (nehéz üzemmód)
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus soros, Modbus TCP, EtherNet/IP
Opcionális modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (különböző csatlakozási lehetőségek), digitális és analóg I/O bővítő modulok, relé bővítő modulok, enkóder interfész modulok
Átviteli sebesség: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8, 9,6, 19,2, 38,4 kbit/s (Modbus soros)
Adatátviteli mód: Fél duplex, teljes duplex, autonegociáció (Ethernet IP/Modbus TCP)
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás (Modbus soros)
I/O jellemzők
Digitális bemenetek száma: 10
Digitális bemenet típus: DI1...DI8 programozható, 24 V DC (≤ 30 V), impedancia: 3,5 kOhm; DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC (≤ 30 V); STOA, STOB biztonságos nyomaték kikapcsolás, 24 V DC (≤ 30 V), impedancia: > 2,2 kOhm
Analóg bemenetek száma: 3
Analóg bemenet típus: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 12 bit; AI1, AI2, AI3 szoftveresen konfigurálható áram: 0...20 mA/4...20 mA, impedancia: 250 Ohm, felbontás 12 bit
Analóg kimenetek száma: 2
Analóg kimenet típus: Szoftveresen konfigurálható feszültség AQ1, AQ2: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit; Szoftveresen konfigurálható áram AQ1, AQ2: 0...20 mA impedancia 500 Ohm, felbontás 10 bit
Relé kimenetek száma: 3
Mechanikai jellemzők
Védettségi fokozat: IP21
Védelmi minősítés: UL type 1
EMC szűrő: Integrált, EMC lemez opcióval
Szélesség: 246 mm
Magasság: 420 mm
Mélység: 242 mm
Nettó tömeg: 22 kg
Környezeti jellemzők
Zajszint: 58 dB 86/188/EEC szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig IEC 60068-2-27 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül IEC 60068-2-3 szerint
Környezeti hőmérséklet: -15...50°C (derating nélkül), 50...60°C (derating faktorral)
Üzemi magasság: ≤ 1000 m derating nélkül, 1000...4800 m 1% derating per 100 m
Üzemi pozíció: Függőleges +/- 10 fok
