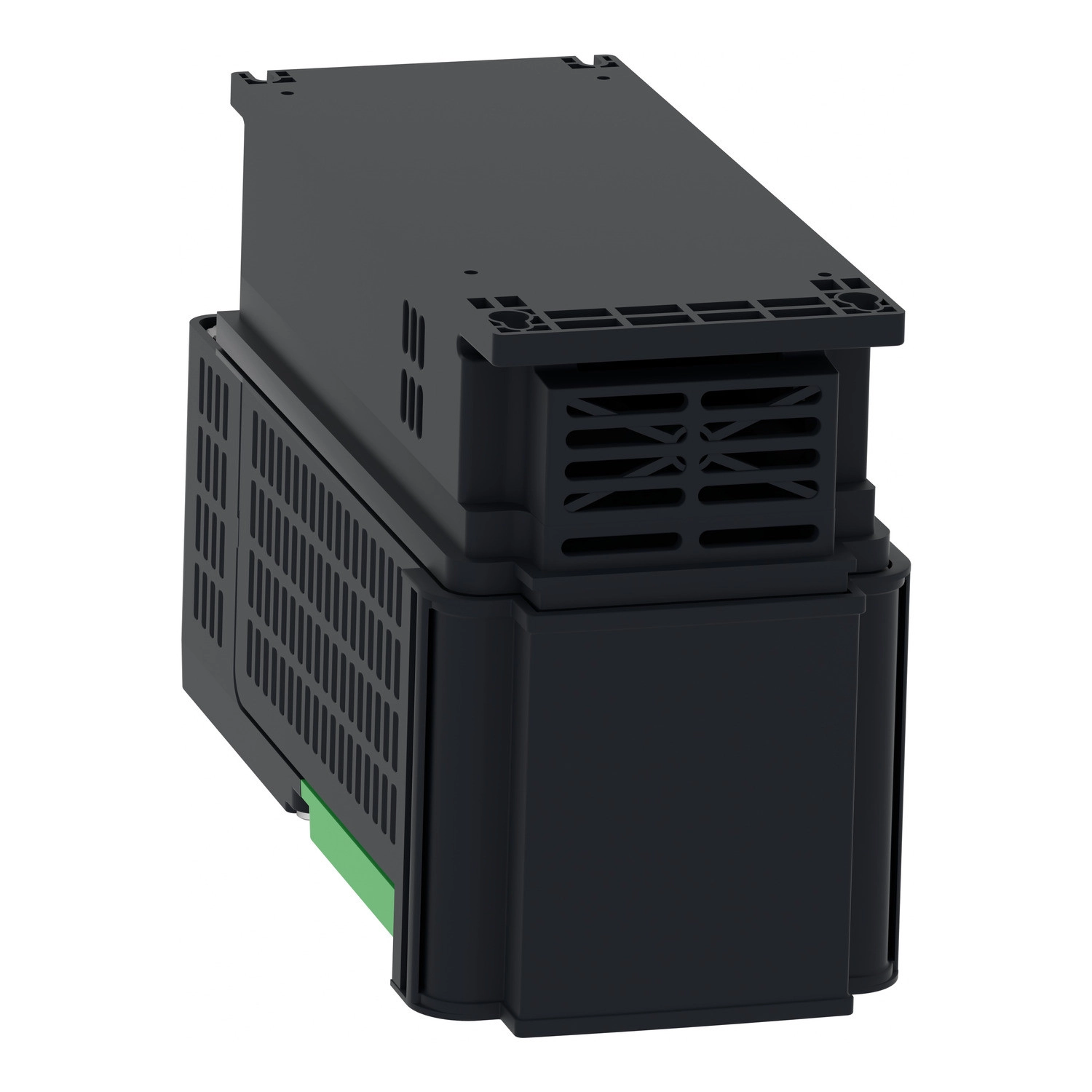

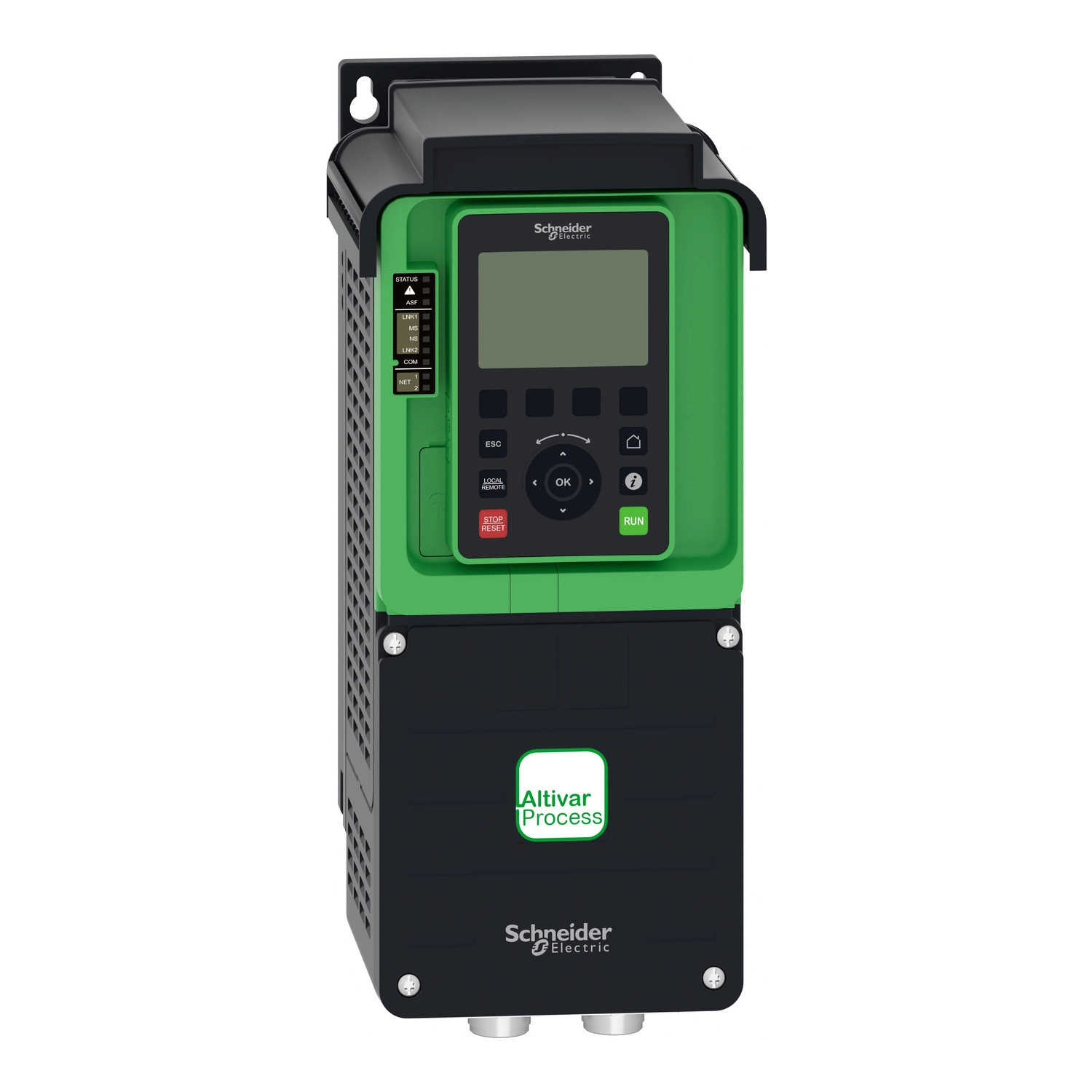

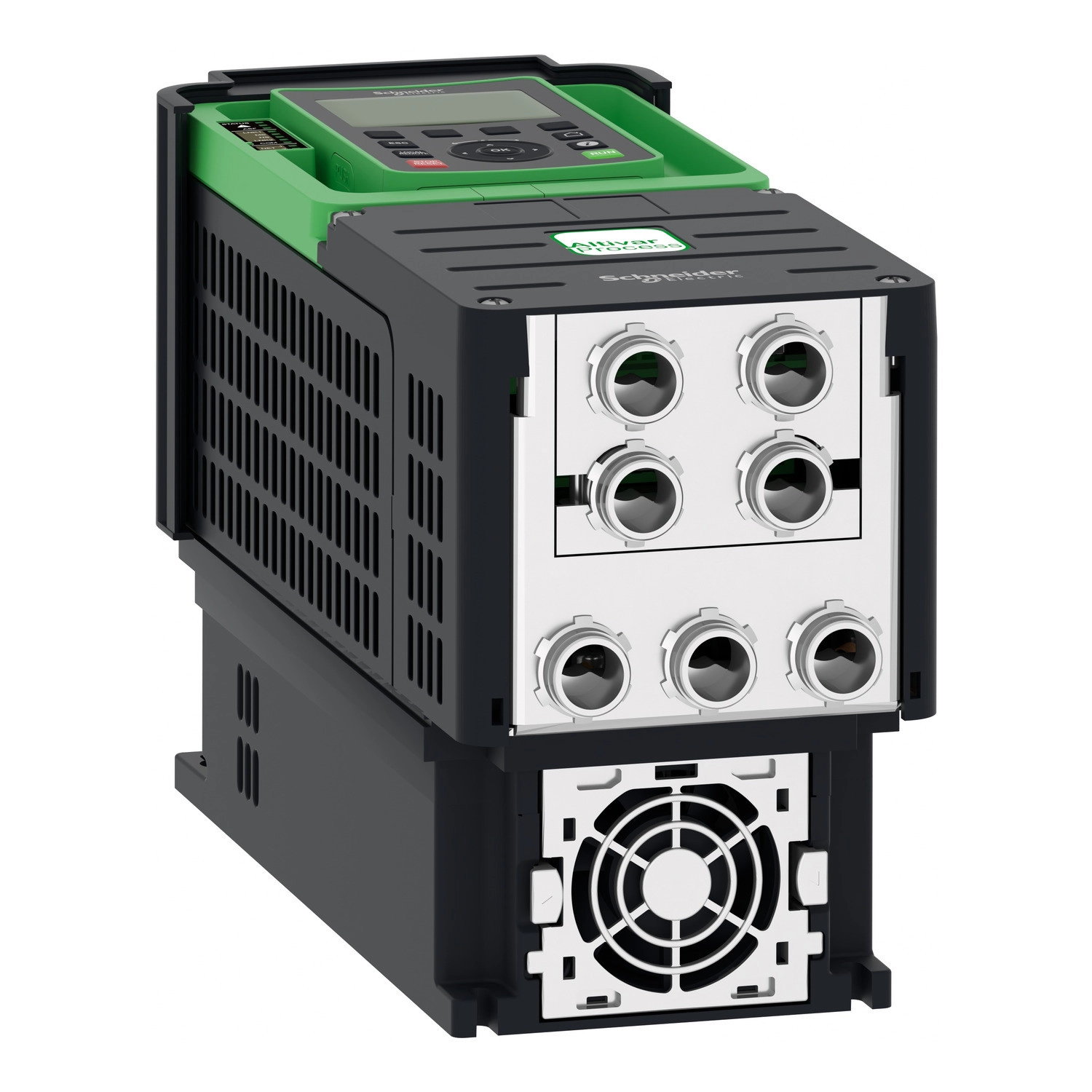

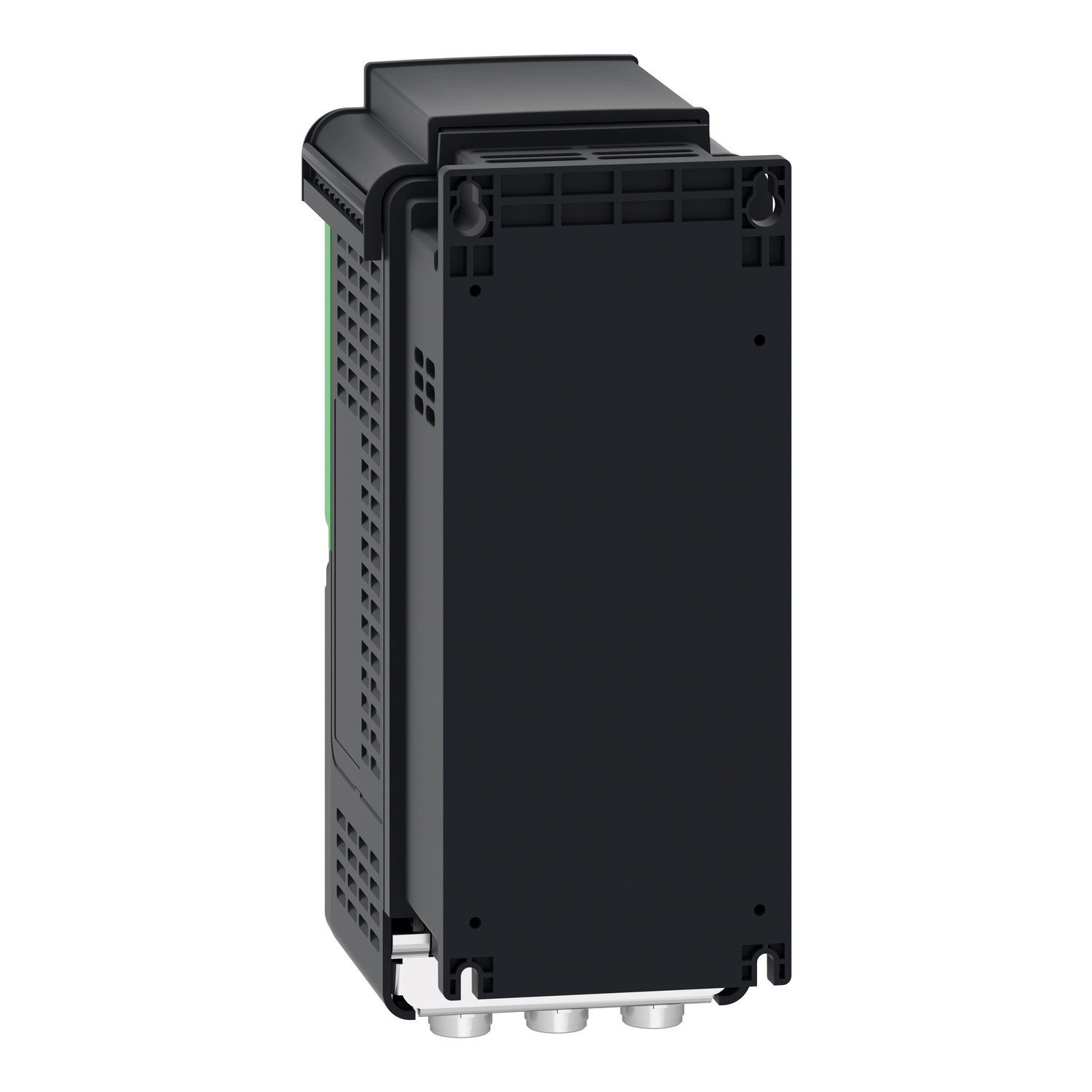

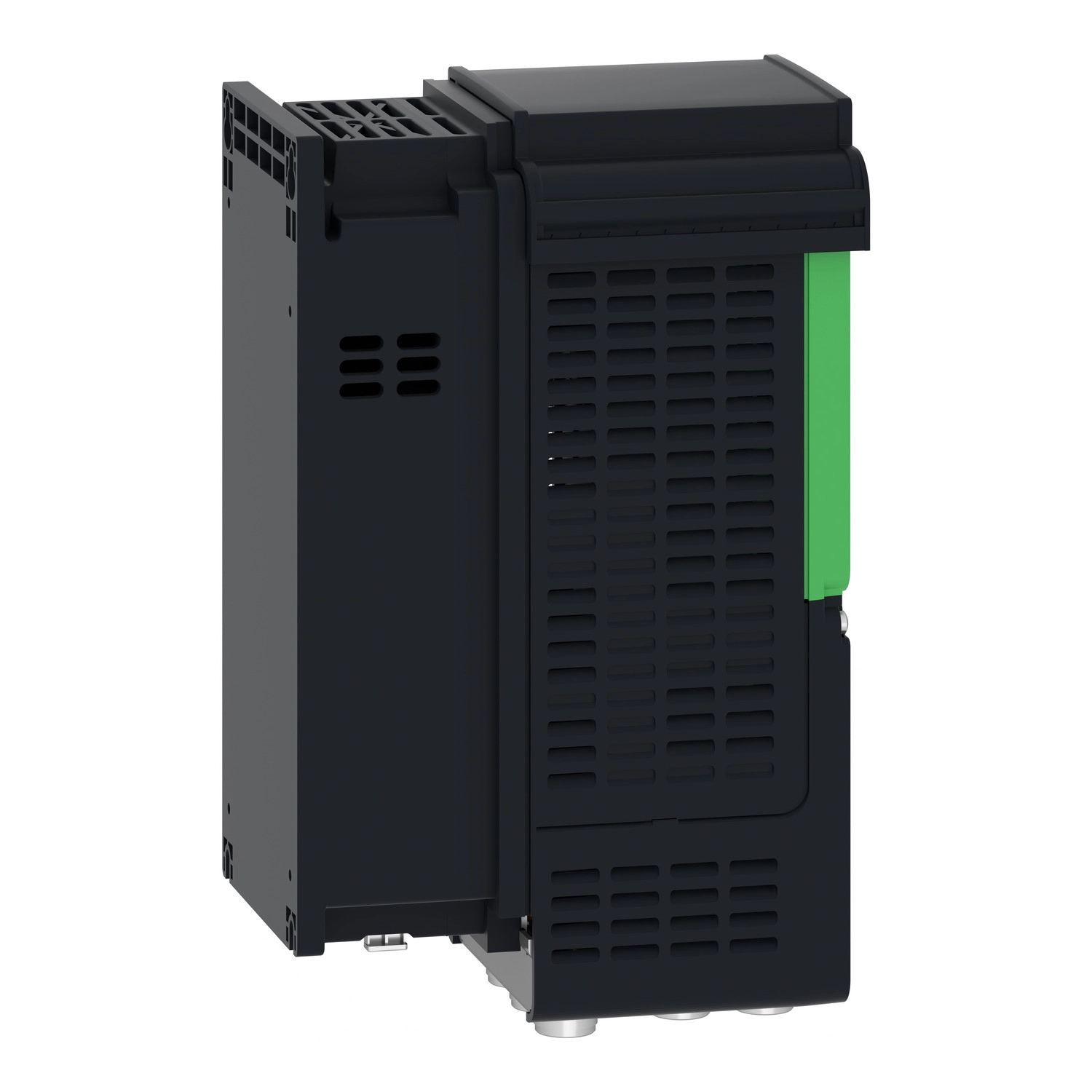

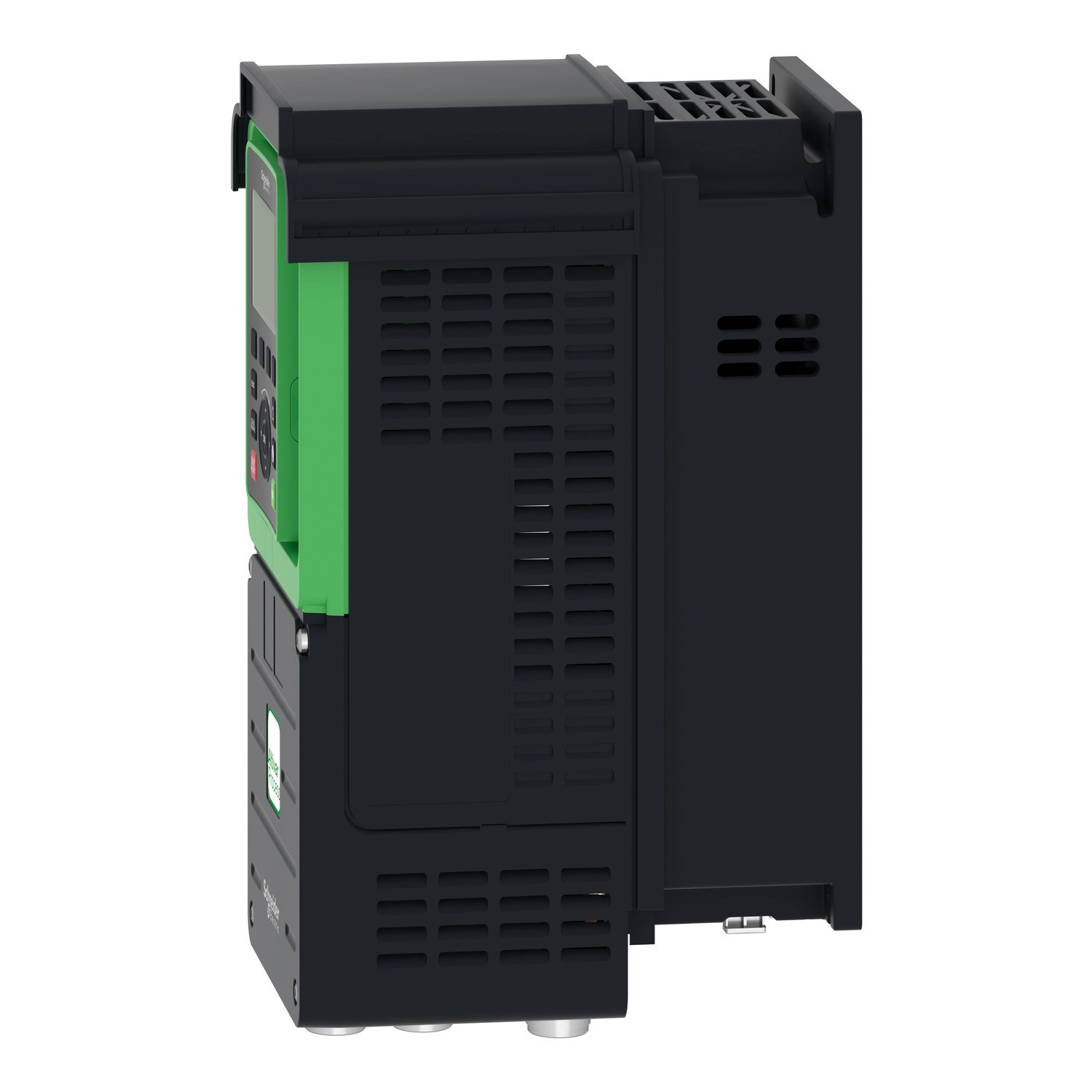

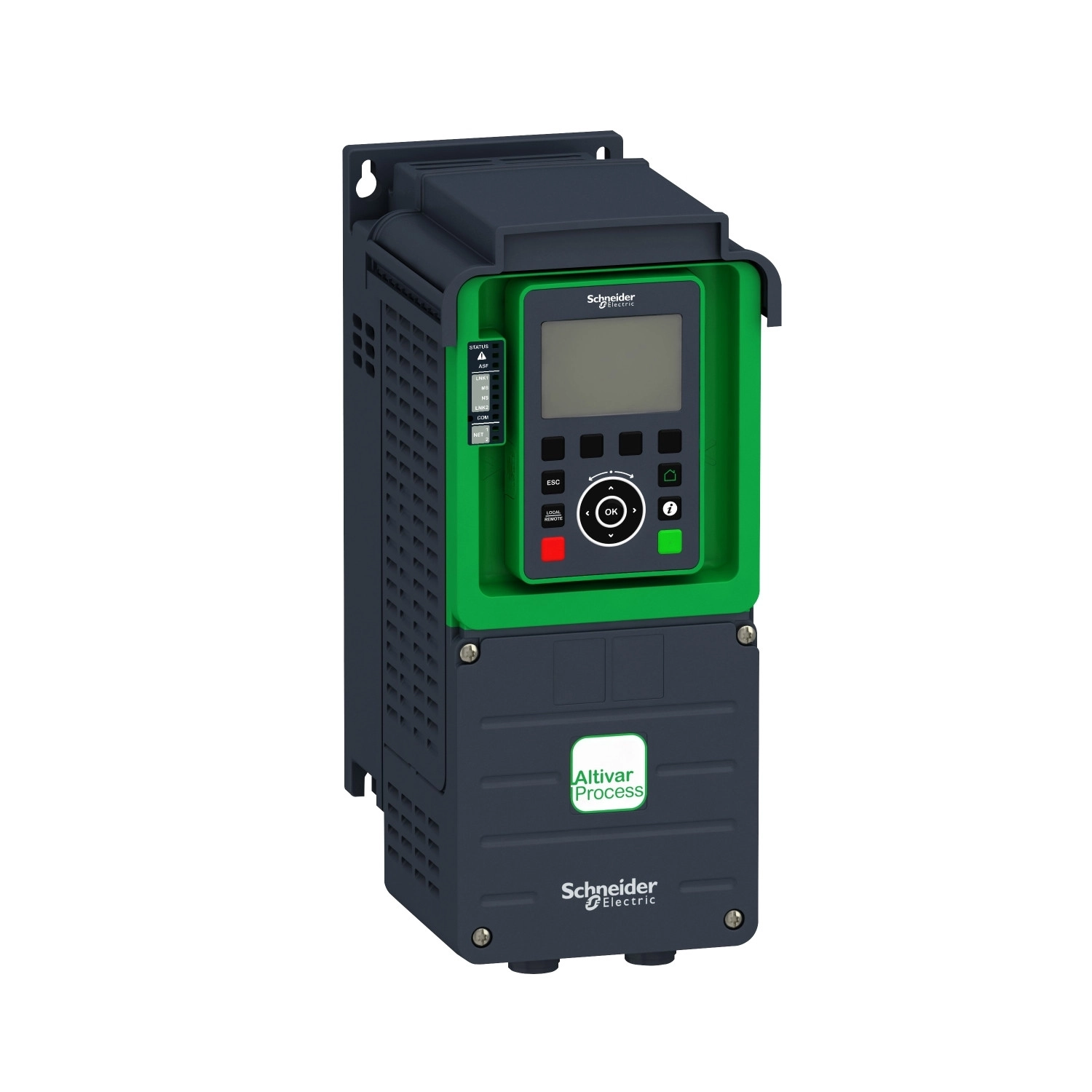

Az Altivar Process ATV900 sorozat ATV930U22M3 típusú frekvenciaváltója a Schneider Electric kiemelkedő ipari megoldása, amely elsősorban ipari folyamatirányítási alkalmazásokra lett kifejlesztve. Ez a nagy teljesítményű, 2,2 kW-os eszköz széles funkcionalitásával és megbízhatóságával tökéletes választás az aszinkron és szinkronmotorok vezérlésére ipari környezetben.
A frekvenciaváltó 200-240 V háromfázisú tápfeszültséggel működik, ami rugalmas beépíthetőséget tesz lehetővé különböző ipari létesítményekben. Az IP21 védettségi szint megfelelő védelmet biztosít por és csepegő víz ellen, így ideális választás a legtöbb gyártócsarnok, szerelőüzem vagy folyamatirányító rendszer számára. A beépített fékezőegység jelentősen növeli a motor dinamikus fékezési képességeit, ami precízebb megállást és gyorsabb irányváltást tesz lehetővé, ezáltal növelve a termelékenységet és a rendszer reagálókészségét.
A készülék falra szerelhető kivitelben készül, méretei kompaktak: 144 mm széles, 350 mm magas és 206 mm mély, így nem foglal nagy helyet. Telepítéskor fontos, hogy a megfelelő hűtés érdekében vertikális pozícióban (±10°) legyen felszerelve, valamint elegendő szabad teret kell hagyni körülötte a légáramláshoz. Az eszköz működési hőmérséklet tartománya -15°C és 50°C között van teljes terhelés mellett, 50-60°C között pedig teljesítménycsökkentéssel üzemeltethető. A természetes konvekciós hűtés 32 W, míg a kényszerített konvekciós hűtés 74 W hőteljesítményt biztosít 200 V-on, 4 kHz kapcsolási frekvencia mellett.
Az ATV930U22M3 különösen sokoldalú a motorvezérlés terén, mivel mind aszinkron, mind szinkronmotorokkal kompatibilis. Aszinkron motorok esetében optimalizált nyomaték üzemmód, változó nyomaték standard és állandó nyomaték standard profilok állnak rendelkezésre, míg szinkronmotoroknál állandó mágneses és szinkron reluktancia motorok vezérlésére is alkalmas. A maximum kimeneti frekvencia 599 Hz, ami rendkívül széles fordulatszám-tartományt tesz lehetővé. A fel- és lefutási rámpák lineárisan szabályozhatók 0,01-9999 másodperc között, ami precíz gyorsítást és lassítást biztosít. A kapcsolási frekvencia 2-16 kHz között állítható, ami lehetővé teszi a motor zajszintjének és a rendszer hatásfokának optimalizálását az adott alkalmazáshoz.
Kommunikációs lehetőségei igen bőségesek: alapkiépítésben Modbus soros, EtherNet/IP és Modbus TCP protokollokat támogat, de bővítőmodulokkal Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink hálózatokkal is képes kommunikálni. Ez a rugalmasság lehetővé teszi a frekvenciaváltó integrálását szinte bármilyen ipari automatizálási rendszerbe. A kommunikáció sebessége Ethernet esetében 10/100 Mbit/s, Modbus soros esetén pedig 4,8-38,4 kbit/s között állítható.
A készülék gazdag I/O képességekkel rendelkezik: 10 digitális bemenet (köztük két impulzusbemenet 0-30 kHz tartományban), 3 analóg bemenet (feszültség/áram konfigurálható), 2 analóg kimenet és 2 digitális kimenet (az egyik impulzuskimenetként is konfigurálható 0-30 kHz tartományban). Ezen kívül 3 relékimenettel is rendelkezik, amelyek közül az első hibajelzésre, a másik kettő pedig szekvenciális vezérlésre használható. Ez a gazdag I/O készlet lehetővé teszi komplex vezérlési és visszajelzési feladatok megvalósítását külső eszközök minimális használatával.
Schneider Electric Altivar Process ATV930 - ATV930U22M3 - frekvenciaváltó, 2,2kW, 3f, 230VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Process ATV900
Típus: ATV930U22M3
Termékalkalmazás: Ipari folyamatok
Termék vagy komponens típusa: Frekvenciaváltó
Változat: Fékezőegységgel, standard verzió
Alkalmazás: Ipari alkalmazás
Célmotor: Aszinkron motorok, szinkron motorok
Villamos adatok
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 11,2 A
Motorteljesítmény: 2,2 kW normál terhelésre, 1,5 kW nehéz terhelésre
Bemeneti áram: 8,4 A 200 V-nál (normál terhelés), 6,0 A 200 V-nál (nehéz terhelés), 7,2 A 240 V-nál (normál terhelés), 5,3 A 240 V-nál (nehéz terhelés)
Maximum bemeneti áram: 8,4 A
Maximum kimeneti feszültség: 240 V
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia beállítás: 2...16 kHz állítható, 4...16 kHz derating faktorral
Látszólagos teljesítmény: 3 kVA 240 V-nál (normál terhelés), 2,2 kVA 240 V-nál (nehéz terhelés)
Maximum tranziensáram: 13,4 A 60 másodpercig (normál terhelés), 12 A 60 másodpercig (nehéz terhelés)
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati feszültség tűrés: 10 %
Relatív szimmetrikus hálózati frekvencia tűrés: 5 %
Kommunikációs adatok
Kommunikációs port protokoll: Modbus soros, EtherNet/IP, Modbus TCP
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8-38,4 kbit/s Modbus soros
Címek száma: 1...247 Modbus soros esetén
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy paritás nélküli Modbus soros esetén
Védelmi funkciók
IP védettségi szint: IP21
Védelmi szint: UL 1-es típus
Biztonsági funkciók: Biztonságos nyomatéklekapcsolás (STO), Biztonságos fékvezérlés (SBC/SBT), Biztonságosan korlátozott sebesség (SLS), Biztonságos leállítás 1 (SS1)
Védelem típusok: Termikus védelem: motor és frekvenciaváltó, Biztonságos nyomatéklekapcsolás: motor és frekvenciaváltó, Motorfázis szakadás, Túláram fázisok és föld között, Kimeneti túlfeszültség, Rövidzár védelem, DC busz túlfeszültség, Tápfeszültség túl- és alulfeszültség, Tápfeszültség fáziskiesés, Túlsebesség, Vezérlőáramkör szakadás
Mechanikai adatok
Szerelési mód: Falra szerelhető
Szélesség: 144 mm
Magasság: 350 mm
Mélység: 206 mm
Nettó tömeg: 4,5 kg
Környezeti jellemzők
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földeléshez
Zajszint: 54,5 dB megfelel 86/188/EEC szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) megfelel IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) megfelel IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig megfelel IEC 60068-2-27 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül megfelel IEC 60068-2-3 szerint
Működési környezeti hőmérséklet: -15...50 °C (derating nélkül), 50...60 °C (derating faktorral)
Működési tengerszint feletti magasság: <= 1000 m derating nélkül, 1000...4800 m áramderating 1% / 100 m
Üzemelési pozíció: Vertikális +/- 10 fok
