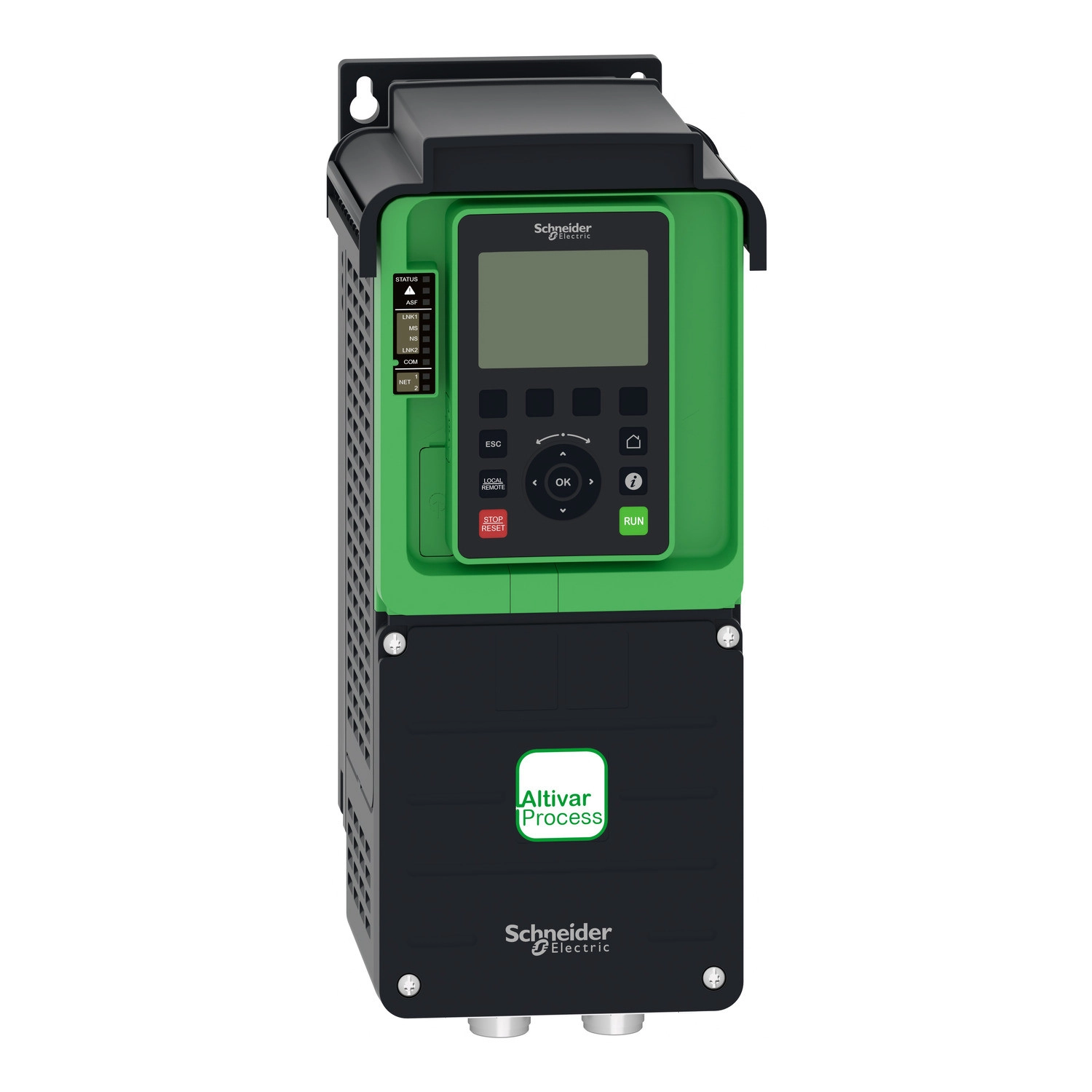

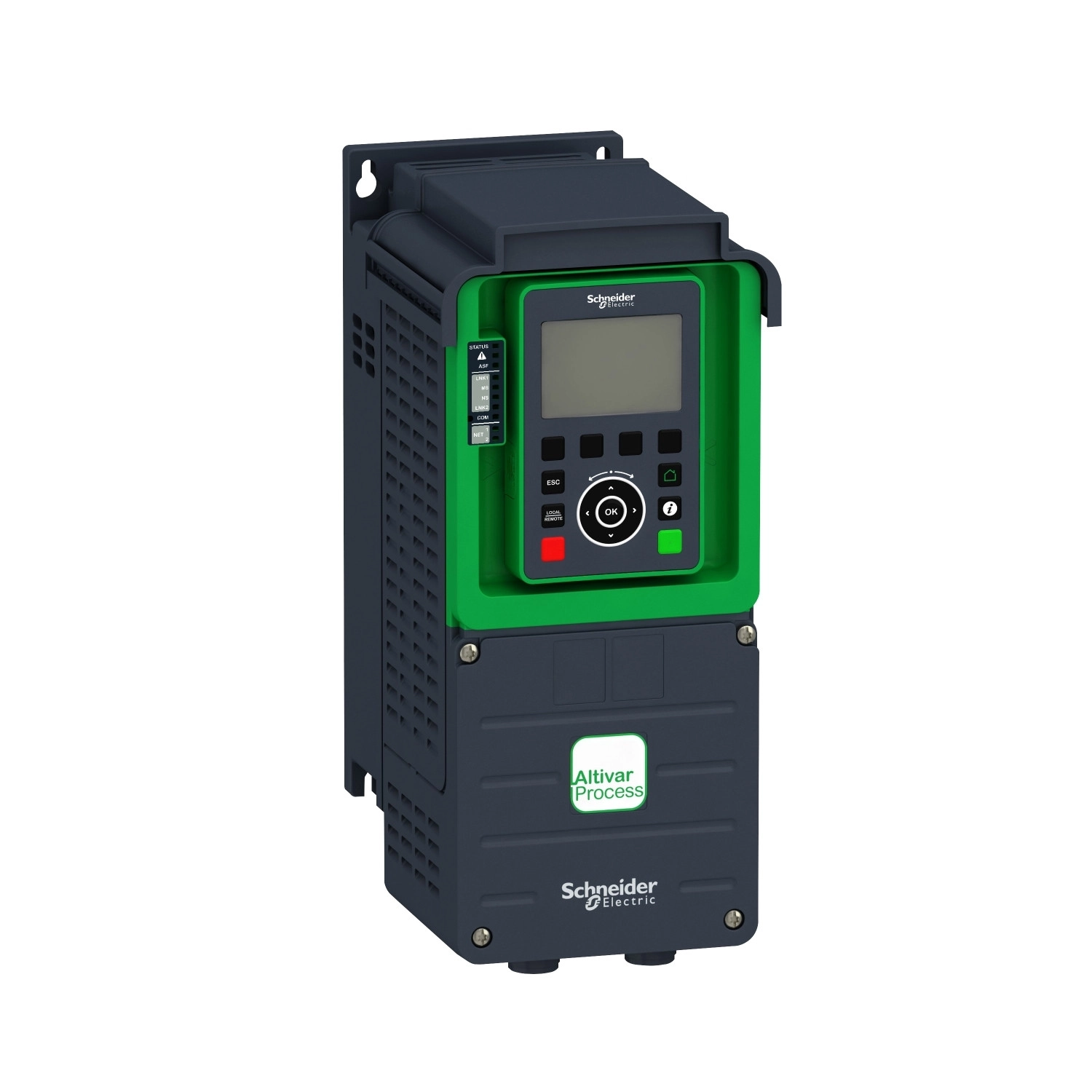

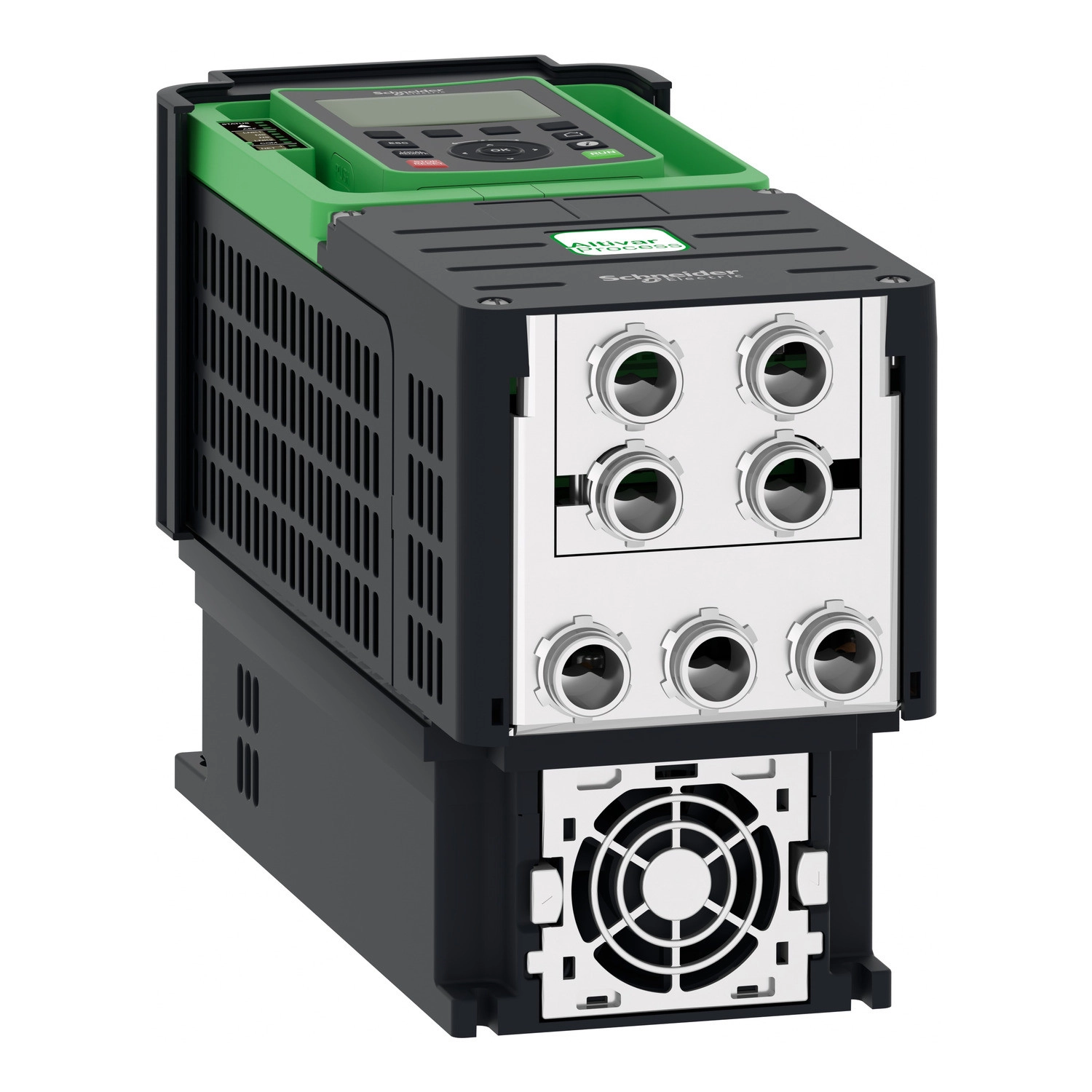

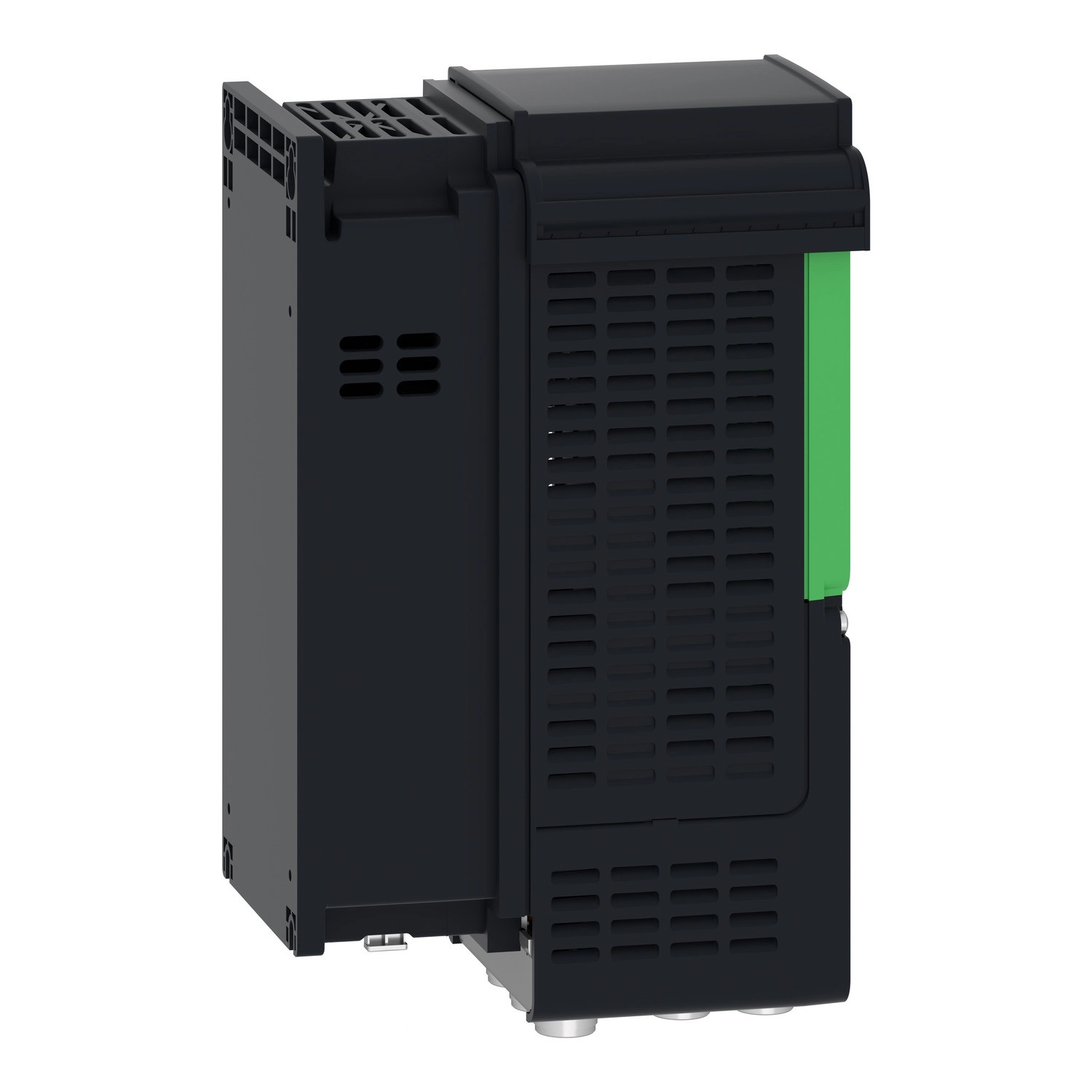

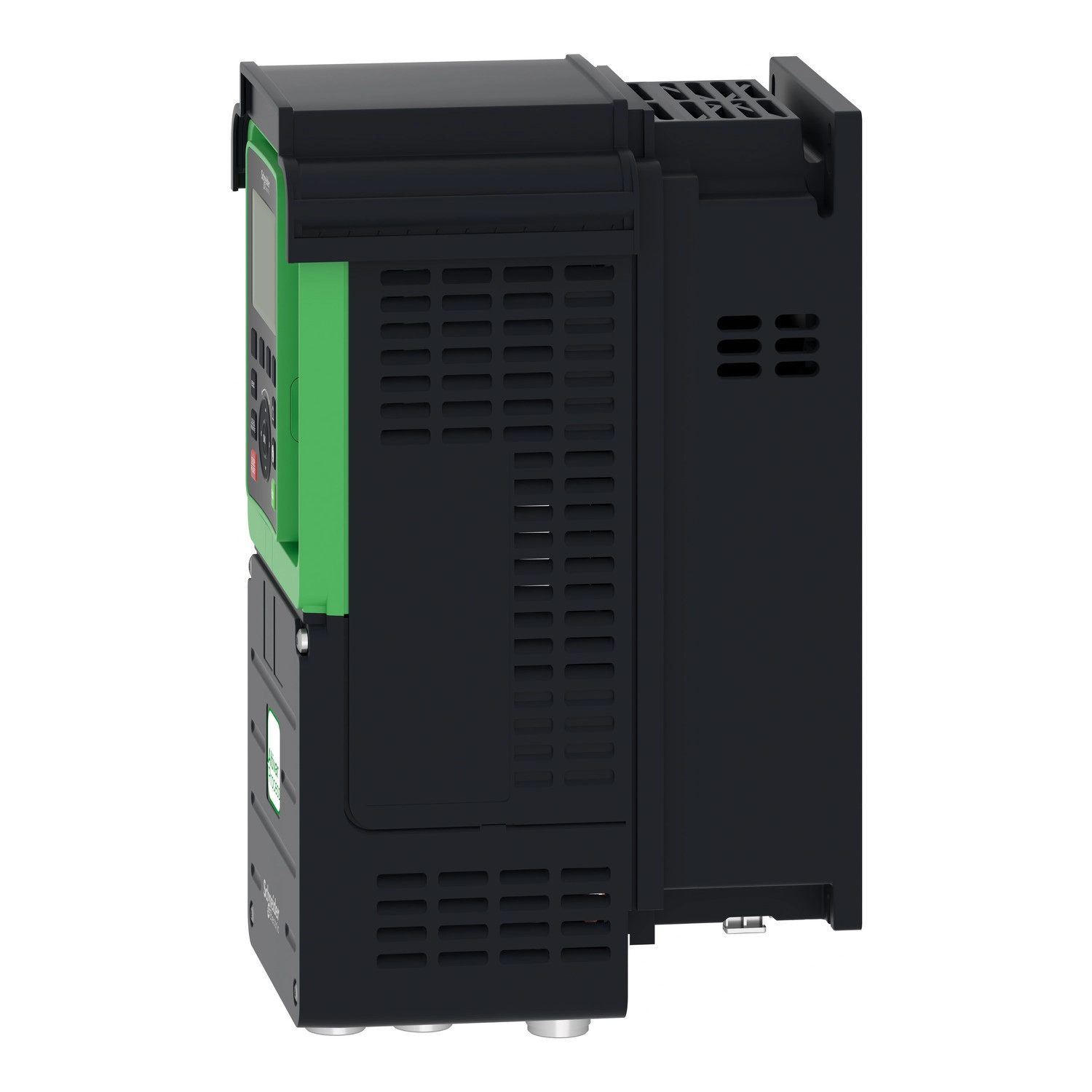

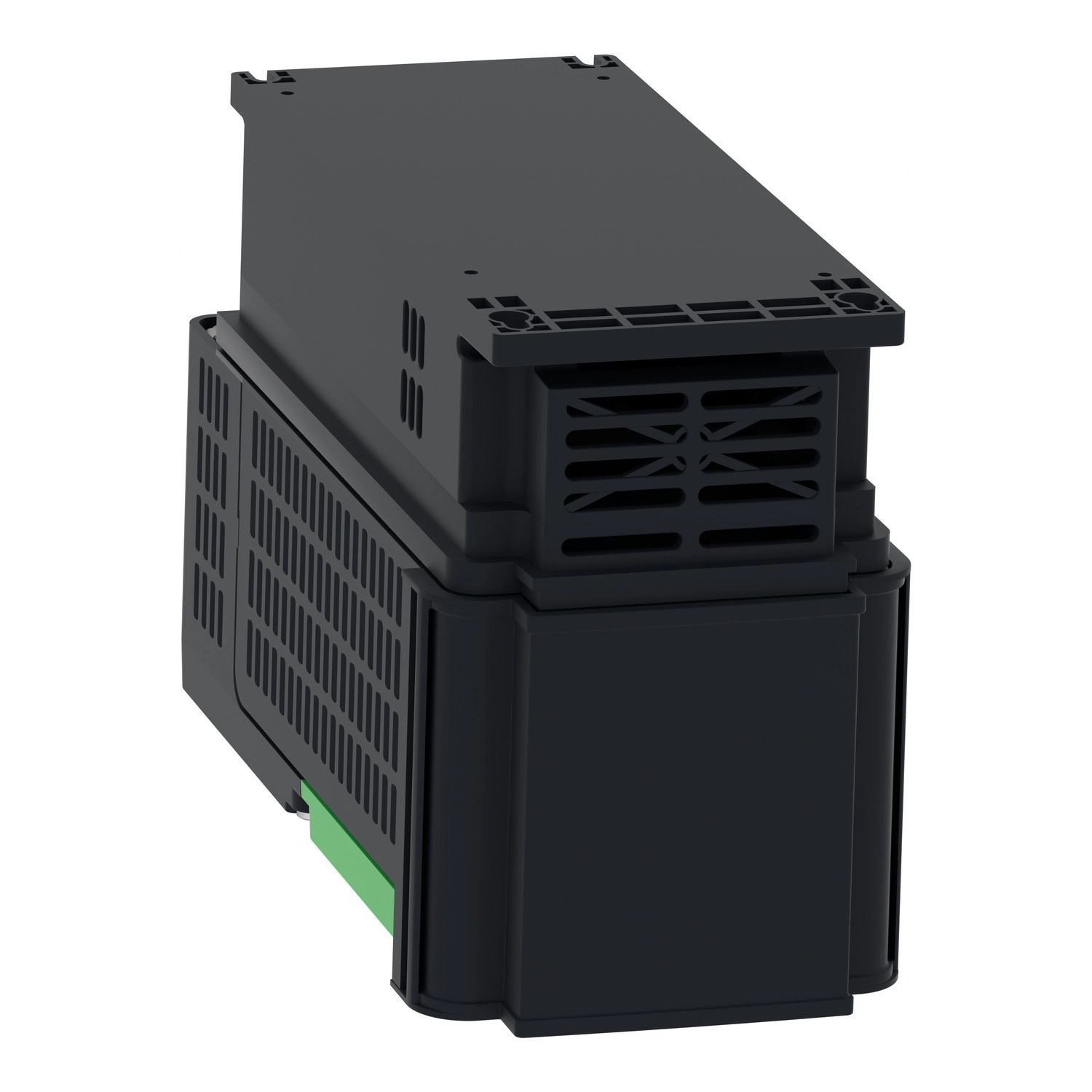

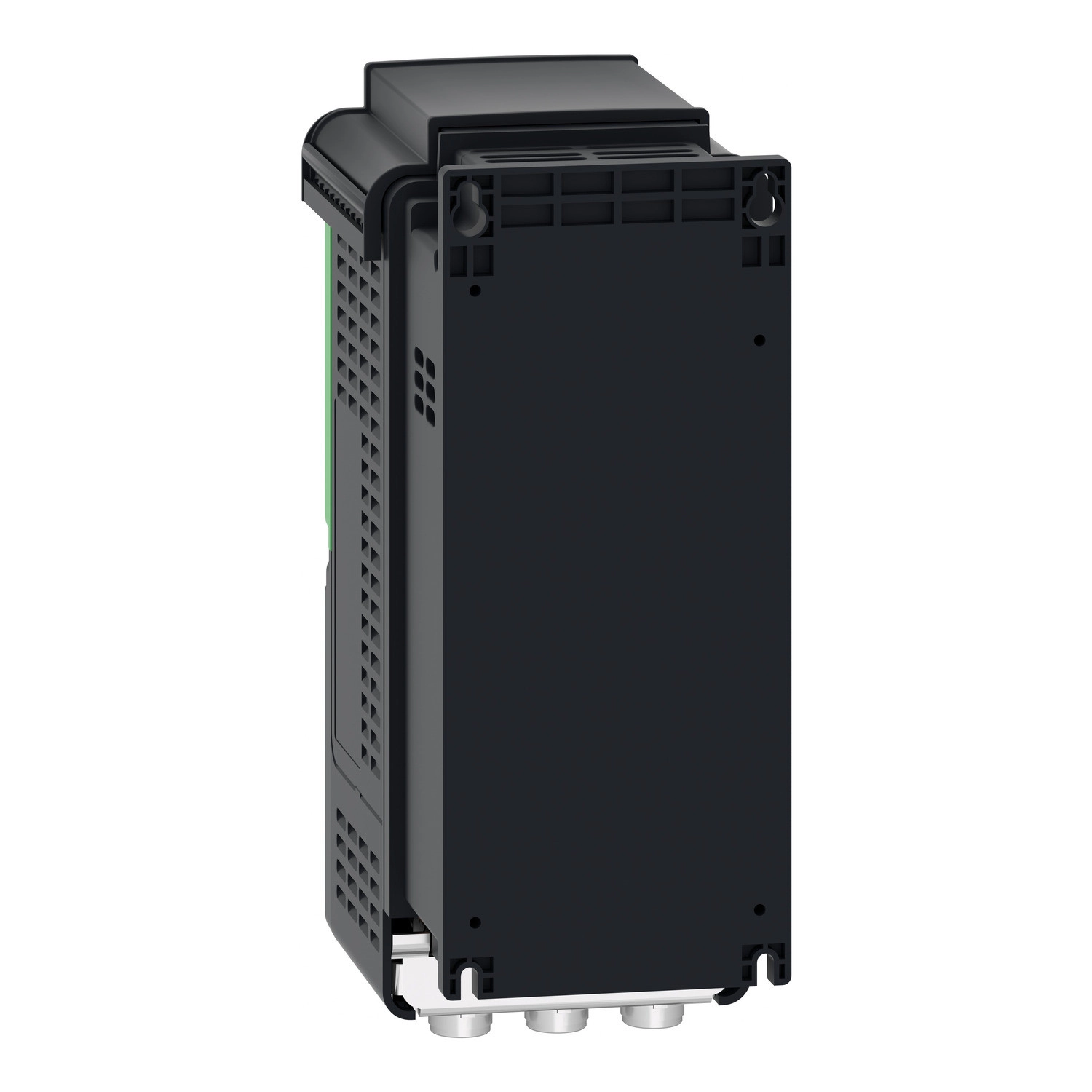

Az Altivar Process ATV900 sorozatból származó ATV930U07N4 egy professzionális minőségű, fejlett funkcionalitású frekvenciaváltó, amelyet ipari folyamatok vezérlésére terveztek. Ez a 0,75 kW teljesítményű, 400-480 V-os háromfázisú változtatható sebességű hajtás tökéletes megoldást nyújt a precíz motorvezérlési alkalmazásokhoz, különösen az ipari környezetben.
Az ATV930U07N4 változat standard kivitelben érkezik, beépített fékező egységgel, amely hatékony fékezési megoldást biztosít. A készülék IP21-es védettségi szintje megfelelő védelmet nyújt a por és a csepegő víz ellen, így ideális választás lehet olyan környezetekben, ahol ezek a tényezők jelen vannak. Falra szerelhető kialakítása rugalmas telepítési lehetőségeket kínál, miközben a kompakt méretei (144 mm széles, 350 mm magas és 206 mm mély) minimális helyet igényelnek.
Ez a frekvenciaváltó kiváló sokoldalúságot biztosít, mivel aszinkron és szinkronmotorok vezérlésére egyaránt alkalmas. Normál üzemi terhelésnél 2,2 A folyamatos kimeneti áramot, míg nagy terhelésnél 1,5 A kimeneti áramot képes biztosítani 4 kHz kapcsolási frekvencia mellett. A változtatható kapcsolási frekvencia (2-16 kHz) tovább növeli a készülék alkalmazhatóságát különböző környezetekben és alkalmazásokban. A maximális kimeneti frekvencia 599 Hz, ami rendkívül széles sebességtartományt tesz lehetővé. A készülék négykvadránsos működésre is képes, ami azt jelenti, hogy mind a motorikus, mind a generátoros üzemmódban hatékonyan tud működni mindkét forgásiránnyal.
Kommunikációs lehetőségei között megtalálható a Modbus TCP, EtherNet/IP és a Modbus soros protokoll, emellett számos opcionális kommunikációs modullal bővíthető, mint például Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink. Ez a rugalmas kommunikációs képesség lehetővé teszi a frekvenciaváltó könnyű integrációját a meglévő vezérlőrendszerekbe és hálózatokba. A készülék 10/100 Mbit/s Ethernet sebességet támogat, valamint különböző átviteli sebességeket kínál a Modbus soros kommunikációhoz (4,8, 9,6, 19,2, 38,4 kbit/s).
A vezérlési funkciók között kiemelhető az állítható PID szabályozó, a lineáris gyorsulási és lassulási rámpák (0,01-9999 másodperc között állítható), a DC injektálásos fékezés és a motorcsúszás-kompenzáció. Az aszinkron motorvezérlési profilok között megtalálható az állandó nyomaték standard, az optimalizált nyomatékmód és a változtatható nyomaték standard. A szinkron motorvezérlési profilok pedig magukban foglalják az állandómágneses motor és a szinkron reluktancia motor vezérlését. A készülék számos védelmi funkcióval is rendelkezik, többek között termikus védelem, biztonságos nyomatékkikapcsolás (STO), fázisvesztés elleni védelem, túláram elleni védelem, túlfeszültség elleni védelem, és még sok más.
Schneider Electric Altivar Process ATV930 - ATV930U07N4 - frekvenciaváltó, 0,75kW, 3f, 400VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Process ATV900
Termékalkalmazás: Ipari folyamatokhoz
Termék vagy komponens típusa: Változtatható sebességű hajtás
Változat: Standard kivitel, beépített fékező egységgel
Eszközalkalmazás: Ipari alkalmazások
Termék célja: Aszinkron motorok, szinkron motorok
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...480 V (-15...10%)
Névleges kimeneti áram: 2,2 A normál terhelésnél, 1,5 A nagy terhelésnél (4 kHz kapcsolási frekvencián)
Motorteljesítmény: 0,75 kW normál terhelésnél, 0,37 kW nagy terhelésnél
Hálózati frekvencia: 50...60 Hz
Hálózati frekvencia tűrés: 5%
Maximális bemeneti áram: 1,5 A
Látszólagos teljesítmény: 1,1 kVA 480 V-nál (normál terhelés)
Maximális átmeneti áram: 2,6 A 60 másodpercig (normál terhelés)
Maximális kimeneti frekvencia: 599 Hz
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating tényezővel
Névleges kapcsolási frekvencia: 4 kHz
EMC szűrő: Beépített, EMC lemez opcióval
Kommunikációs jellemzők
Kommunikációs port protokoll: Modbus TCP, EtherNet/IP, Modbus soros
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus soros esetén
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy paritás nélküli
Biztonságtechnikai funkciók
Biztonságos nyomatékkikapcsolás (STO): Van
Biztonságos Stop 1 (SS1): Van
Biztonságosan korlátozott sebesség (SLS): Van
Biztonságos fékvezérlés (SBC/SBT): Van
Védelmek
Motor hőmérséklet védelem, fázisszakadás védelem, túláram védelem, túlfeszültség védelem, alulfeszültség védelem, vezérlőkör szakadás védelem
Mechanikai jellemzők
Szerelési mód: Falra szerelhető
IP védelmi fokozat: IP21
UL védelmi fokozat: UL type 1
Méretek: 144 mm szélesség, 350 mm magasság, 206 mm mélység
Nettó tömeg: 4,5 kg
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -15...50°C (derating nélkül), 50...60°C (derating tényezővel)
Üzemi tengerszint feletti magasság: <= 1000 m derating nélkül, 1000...4800 m áramcsökkentéssel 1% / 100 m
Üzemi pozíció: Függőleges +/- 10 fok
Relatív páratartalom: 5...95% kondenzáció nélkül
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
Tanúsítványok és megfelelőségek
CSA, UL, TÜV tanúsítványok
CE jelölés
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
