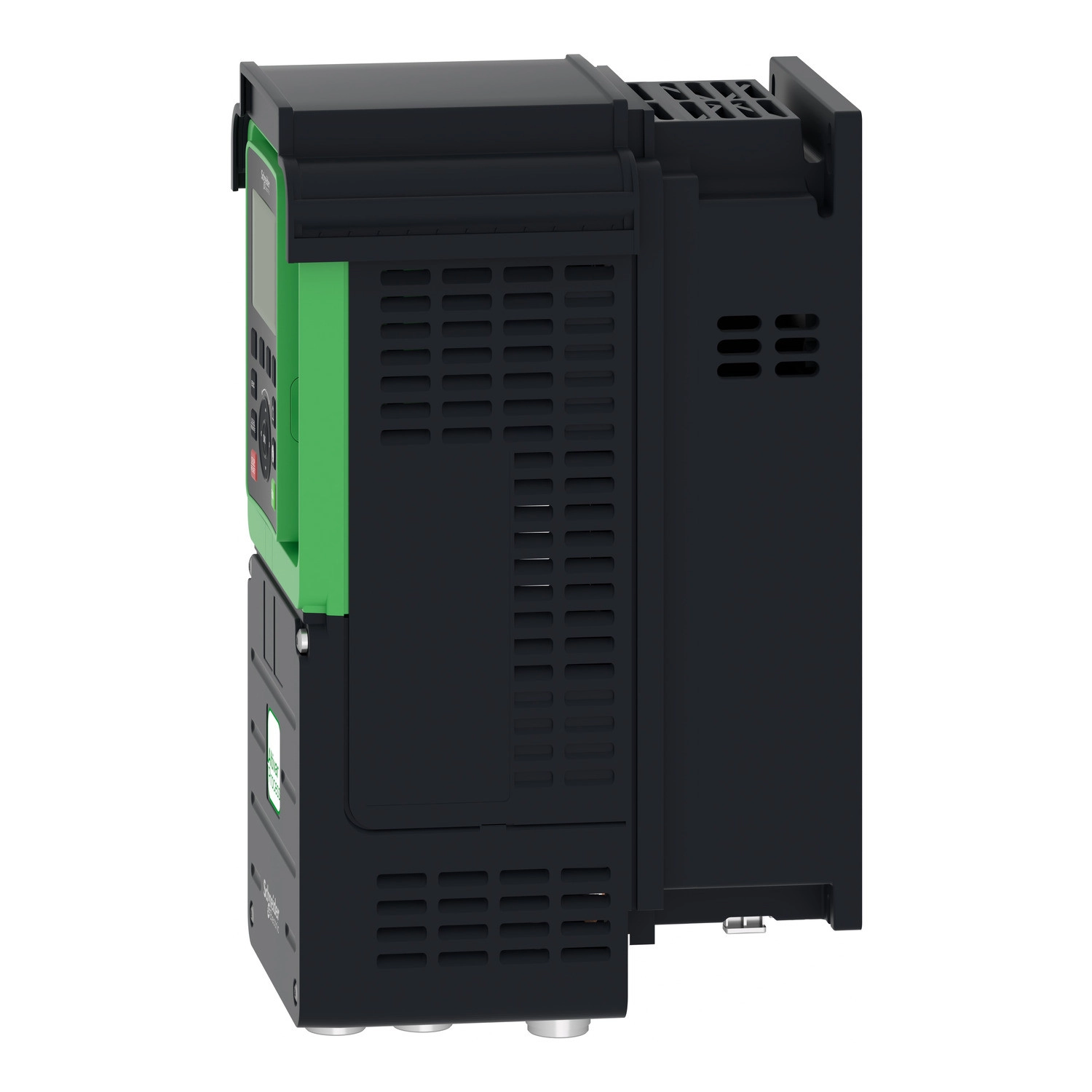

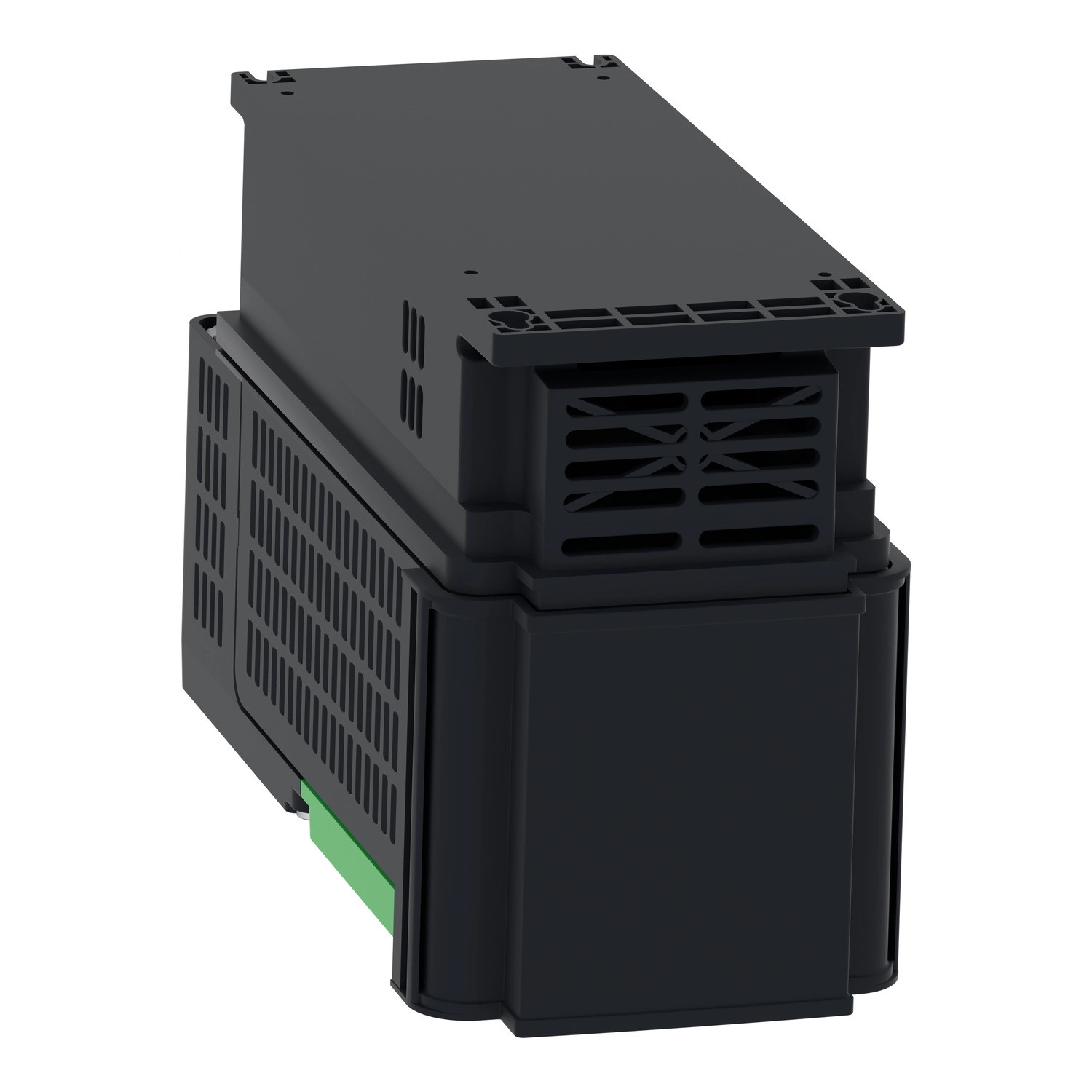

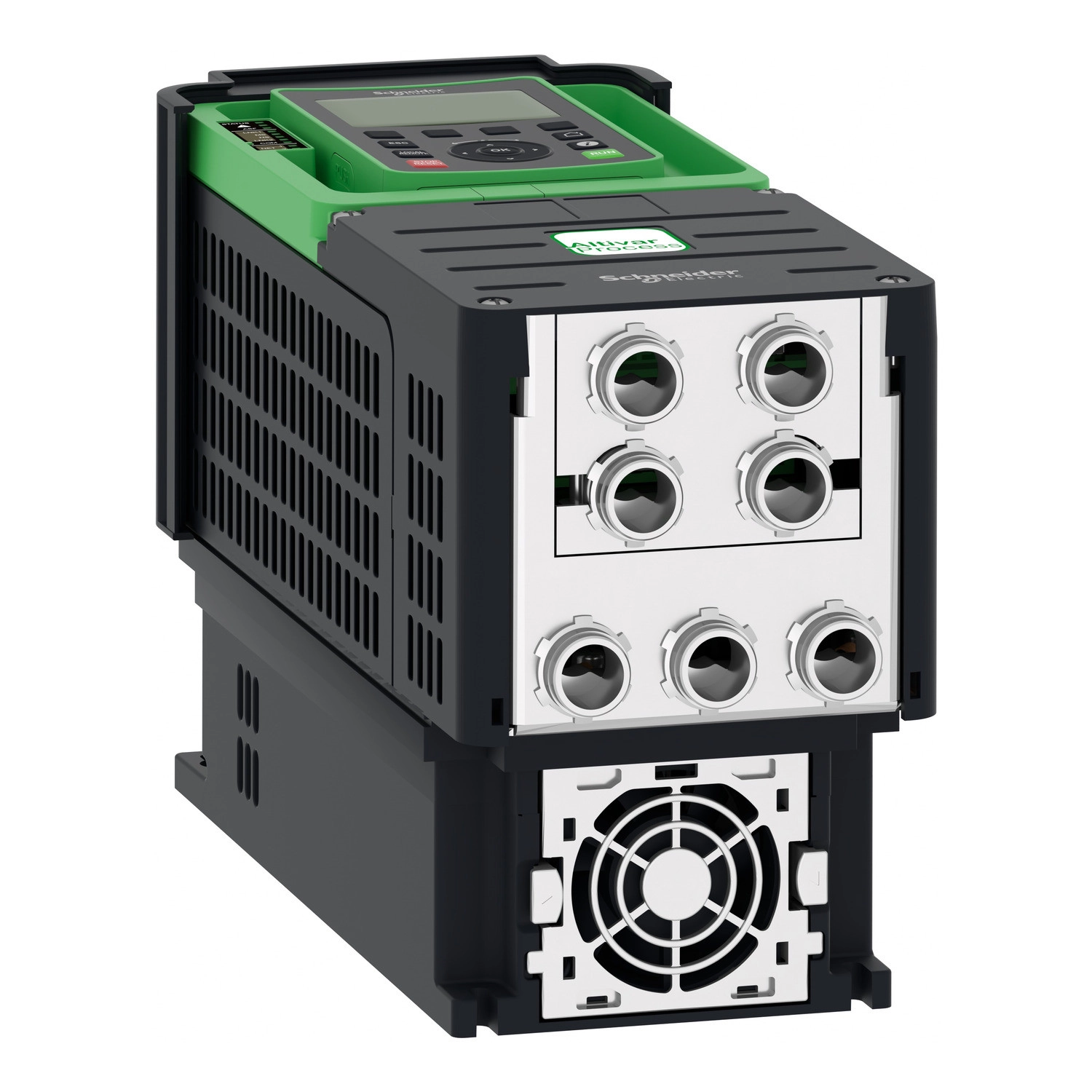

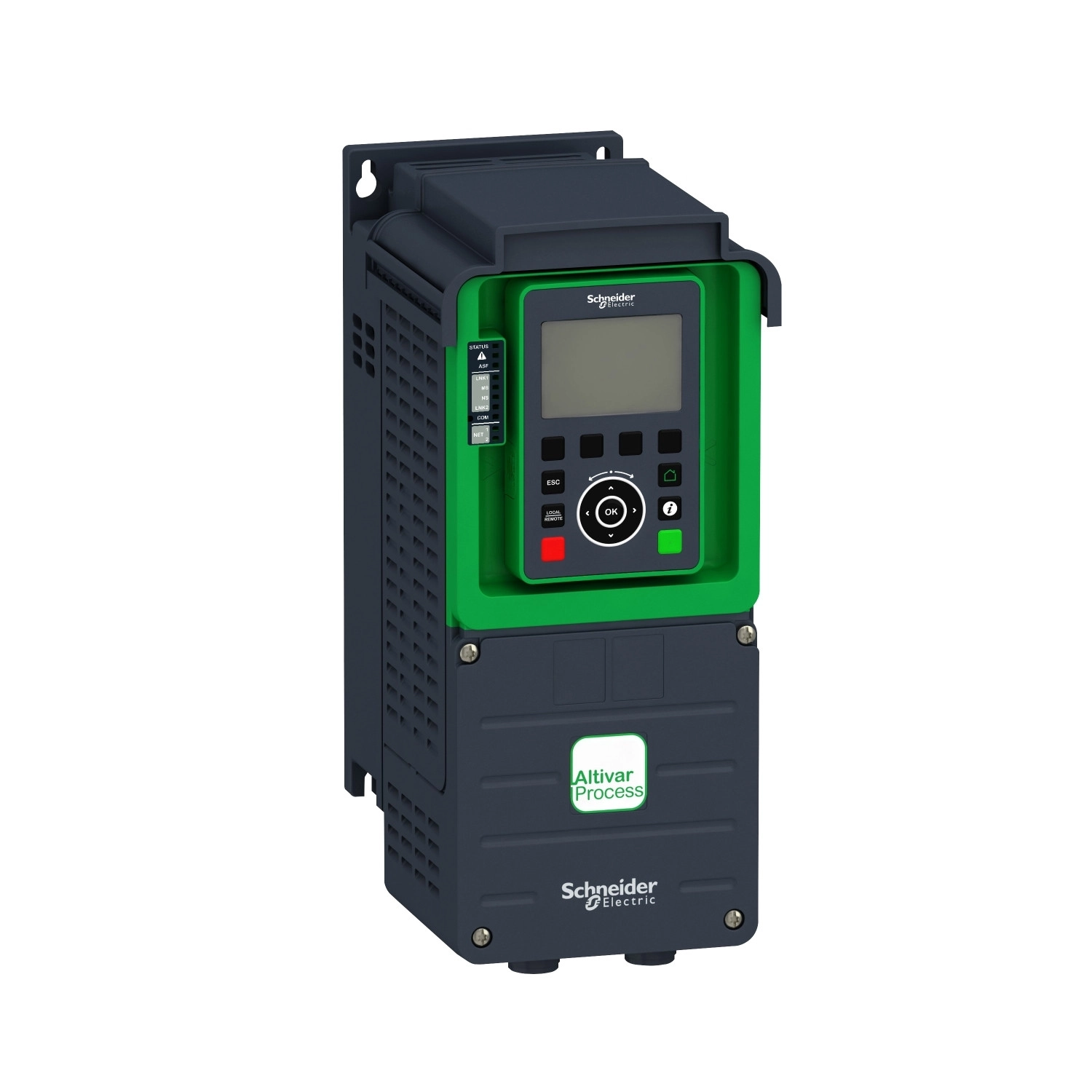

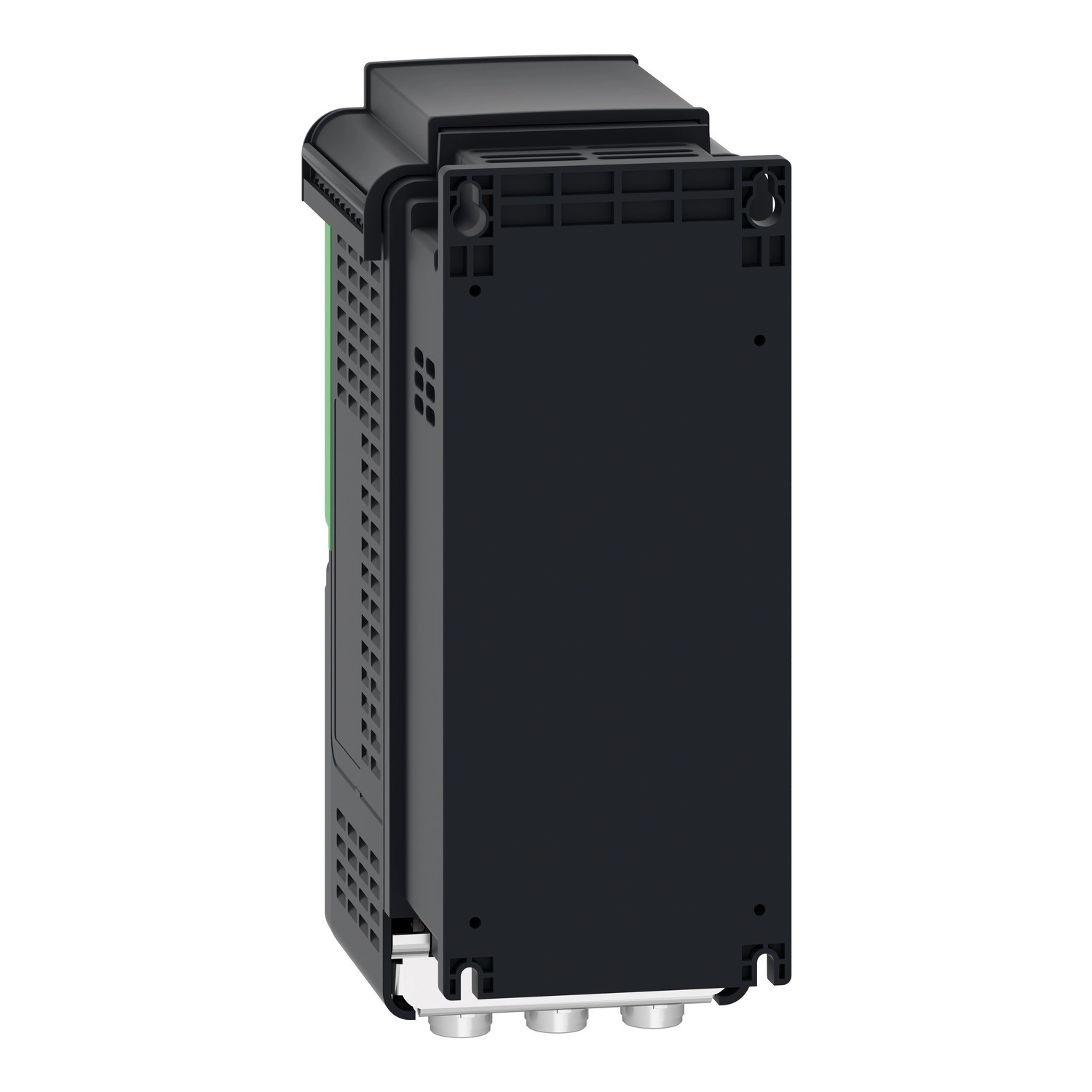

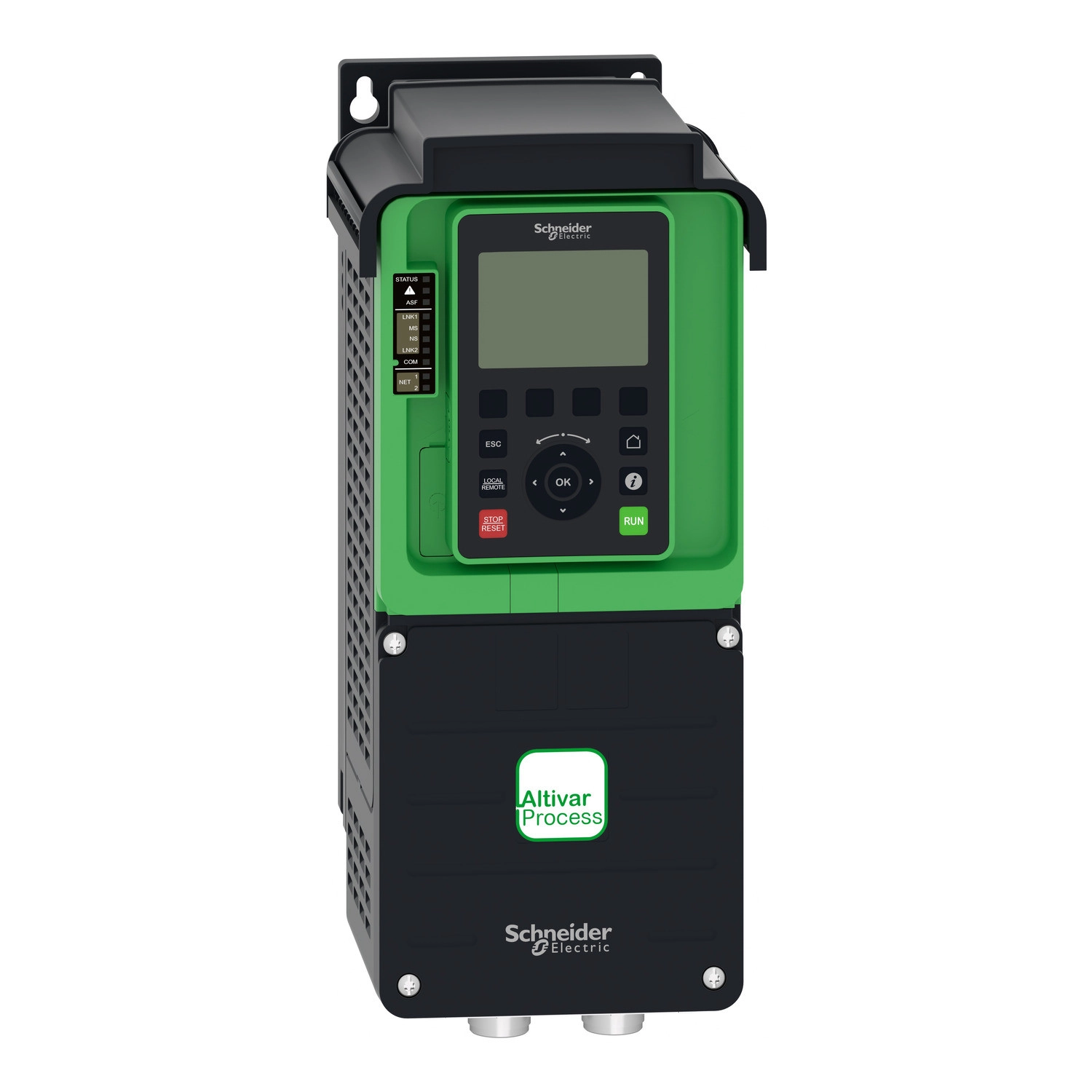

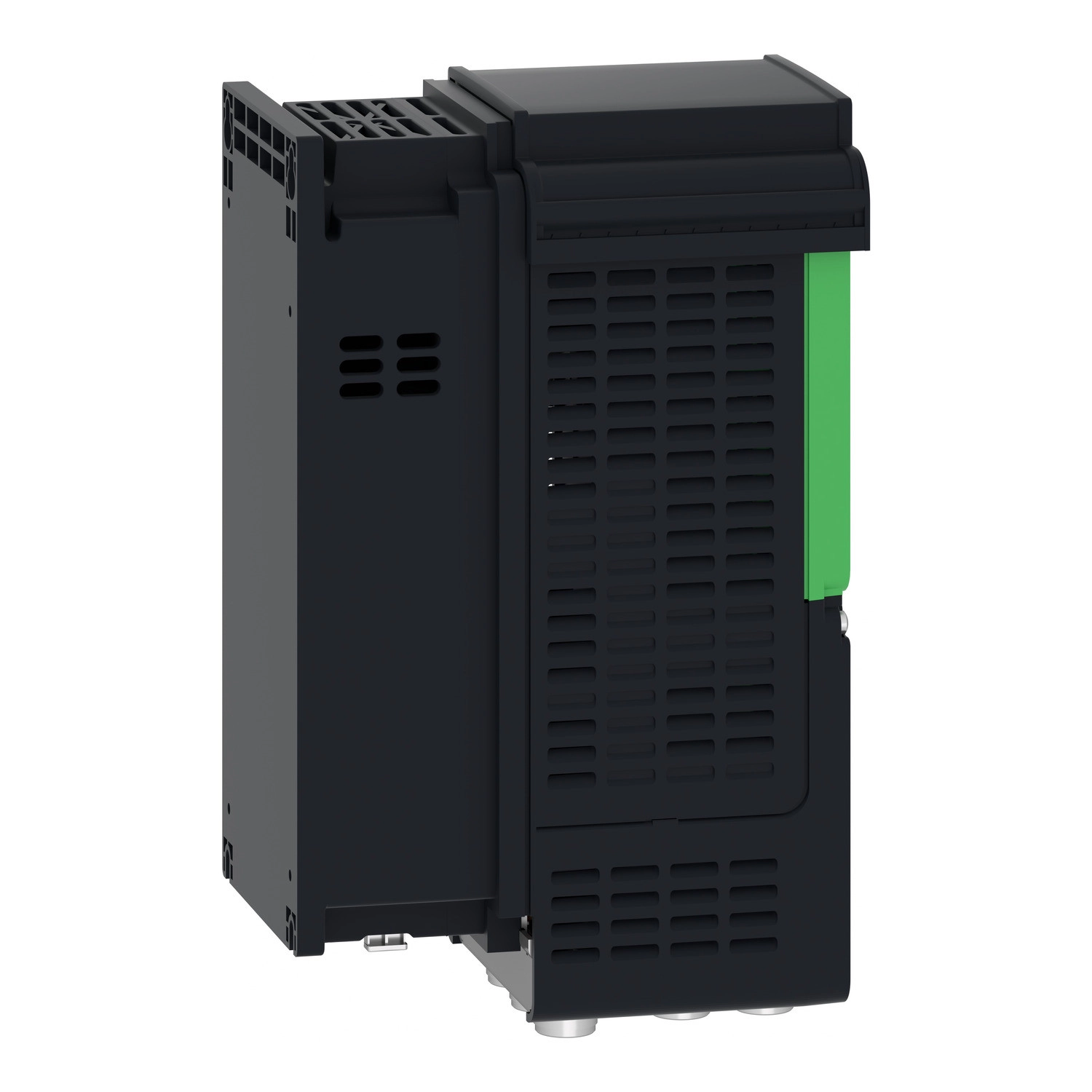

Az Altivar Process ATV930U07M3 egy kimagasló minőségű, ipari alkalmazásokra tervezett frekvenciaváltó a Schneider Electric kínálatából. A készülék kompakt, mégis robusztus kivitelével ideális választás olyan projektekhez, ahol megbízható motorvezérlésre van szükség változó terhelési feltételek mellett.
Ez a 0,75 kW-os teljesítményű modell 200-240 V közötti háromfázisú táplálással rendelkezik, és standard verzióként integrált fékező egységgel van felszerelve. A frekvenciaváltó IP21 védettségi fokozattal rendelkezik, ami megvédi a készüléket a 12,5 mm-nél nagyobb szilárd tárgyak behatolásától, valamint függőlegesen hulló vízcseppektől. Falra szerelhető kialakítása optimális helykihasználást tesz lehetővé az ipari környezetben. Az ATV930U07M3 mind szinkron, mind aszinkron motorok vezérlésére alkalmas, így rendkívül sokoldalúan használható.
A kommunikációs képességek terén az eszköz kiemelkedő rugalmasságot kínál. Alapkiépítésben támogatja az EtherNet/IP, Modbus soros és Modbus TCP protokollokat, de opcionális kommunikációs modulokkal bővíthető a kompatibilitás többek között Profibus DP V1, PROFINET, DeviceNet, EtherCAT és különböző CANopen változatokkal. A többféle bővítőmodul-fogadóhely lehetővé teszi digitális és analóg I/O bővítést, valamint különböző enkóder interfészek használatát is. A készülék tökéletesen illeszkedik a modern ipari automatizálási környezetekbe, ahol a hálózati kommunikáció kulcsfontosságú.
Az ATV930U07M3 integrált EMC szűrővel rendelkezik, és normál üzemmódban 4,6 A, nagy terhelésű üzemmódban pedig 3,3 A névleges kimeneti áramot biztosít. A motorvezérlési profilok között megtalálható az optimalizált nyomatékvezérlés, állandó nyomaték standard, változó nyomaték standard, valamint a permanens mágnes motorok és szinkron reluktancia motorok vezérlése is. A maximális kimeneti frekvencia 599 Hz, ami széles alkalmazási spektrumot tesz lehetővé.
A biztonsági funkciók terén az eszköz támogatja a biztonságos nyomatéklekapcsolás (STO), biztonságosan korlátozott sebesség (SLS), biztonságos fékvezérlés (SBC/SBT) és biztonságos leállás 1 (SS1) funkciókat, így megfelel a modern gépbiztonsági követelményeknek. Az eszköz védelmi funkciói között szerepel a motor és a hajtás termikus védelme, túláram, túlfeszültség, fáziskiesés elleni védelem, valamint számos egyéb védelmi megoldás. Az eszköz működési hőmérsékleti tartománya -15°C és 50°C között van derating nélkül, 50°C és 60°C között pedig derating faktorral. 1000 méterig tengerszint feletti magasságig nincs szükség teljesítménycsökkentésre, e felett pedig 100 méterenként 1% áramcsökkentés szükséges 4800 méterig.
Schneider Electric Altivar Process ATV930 - ATV930U07M3 - frekvenciaváltó, 0,75kW, 3f, 230VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Konkrét alkalmazás: Ipari folyamatvezérlés
Termék típusa: Frekvenciaváltó
Változat: Standard verzió beépített fékező egységgel
Alkalmazási terület: Ipari alkalmazások
Kompatibilitás: Szinkron és aszinkron motorok
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 200...240 V - 15...10%
Hálózati frekvencia: 50...60 Hz
Folyamatos kimeneti áram: 4,6 A 4 kHz-nél normál üzemmódban / 3,3 A 4 kHz-nél nagy terhelésű üzemmódban
Névleges kimeneti áram: 4,6 A
Motorteljesítmény: 0,75 kW normál üzemmódban / 0,37 kW nagy terhelésű üzemmódban
EMC szűrő: Integrált, EMC lemez opcióval
Maximális kimeneti frekvencia: 599 Hz
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Nominális kapcsolási frekvencia: 4 kHz
Hálózati áram: 3,0 A 200 V-nál (normál üzemmód) / 1,7 A 200 V-nál (nagy terhelés)
Maximális bemeneti áram: 3,0 A
Maximális kimeneti feszültség: 240 V
Látszólagos teljesítmény: 1,1 kVA 240 V-nál (normál üzemmód)
Kommunikációs jellemzők
Kommunikációs protokollok: EtherNet/IP, Modbus soros, Modbus TCP
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen különböző csatlakozási lehetőségekkel
Fizikai tulajdonságok
Szerelési mód: Falra szerelhető
IP védettség: IP21
UL védettség: UL type 1
Méretek (Sz x Ma x Mé): 144 mm x 350 mm x 206 mm
Nettó súly: 4,3 kg
Biztonsági és védelmi funkciók
Biztonsági funkciók: Biztonságosan korlátozott sebesség (SLS), Biztonságos fékvezérlés (SBC/SBT), Biztonságos leállás 1 (SS1), Biztonságos nyomatéklekapcsolás (STO)
Védelmi funkciók: Motor termikus védelem, Motor fázisvesztés, Hajtás termikus védelem, Túláram védelem, Kimeneti túlfeszültség védelem, Rövidzárvédelem, DC busz túlfeszültség védelem, Tápfeszültség túl/alulfeszültség védelem, Tápfeszültség fázisvesztés védelem
Környezeti paraméterek
Működési hőmérséklet: -15...50°C (derating nélkül), 50...60°C (derating faktorral)
Működési magasság: ≤ 1000 m derating nélkül, 1000...4800 m 100 méterenként 1% áramcsökkentéssel
Relatív páratartalom: 5...95% kondenzáció nélkül (IEC 60068-2-3 szerint)
Zajszint: 54,5 dB a 86/188/EEC szerint
Rezgésállóság: 1,5 mm csúcstól-csúcsig (f= 2...13 Hz) / 1 g (f= 13...200 Hz) az IEC 60068-2-6 szerint
