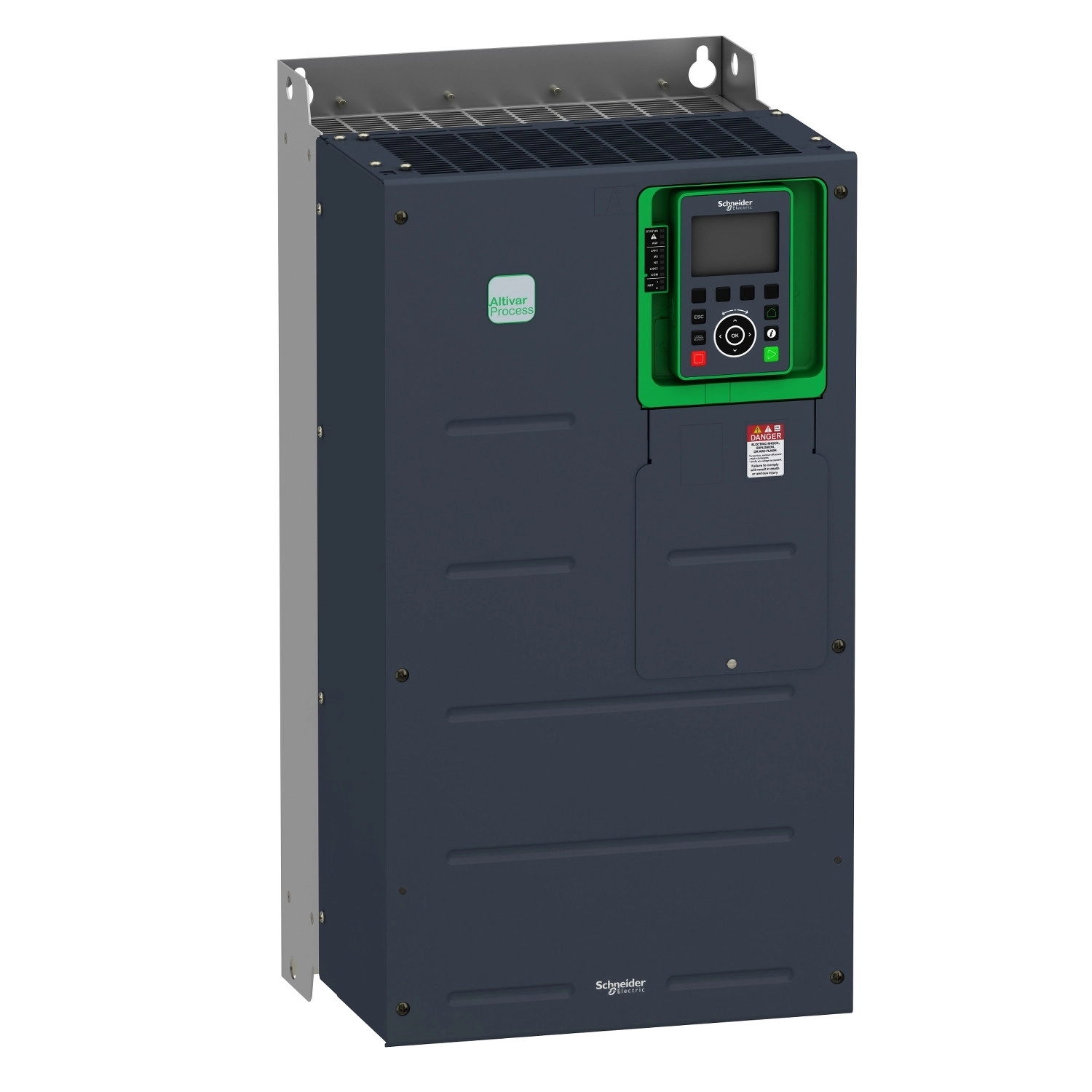

Az Altivar Process ATV900 termékcsaládba tartozó ATV930D75Y6 típusú frekvenciaváltó a Schneider Electric csúcskategóriás hajtásszabályozási megoldása kifejezetten ipari alkalmazásokhoz. Ez a 75 kW teljesítményű, 500-690 V-os tápfeszültséggel működő eszköz a legkomolyabb ipari feladatokhoz lett kifejlesztve, ahol nagy teljesítmény és precíz motorvezérlés szükséges.
A készülék kiemelkedő teljesítményjellemzőkkel rendelkezik: 83 A névleges kimeneti áram normál üzemmódban (66 A nagy terhelésű üzemmódban), fali szerelhetőség, valamint beépített fékezőegység a hatékony motorleállításhoz. Rugalmas kommunikációs lehetőségeket biztosít a Modbus soros, Modbus TCP és EtherNet/IP protokollokkal, de opcionális modulokkal bővíthető Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink hálózatokhoz is. A készülék IP21 védettségi fokozattal rendelkezik (UL Type 1), így megfelelő védelmet biztosít szilárd tárgyak és csepegő víz ellen a megbízható működéshez.
Az ATV930D75Y6 mind aszinkron, mind szinkron motorokhoz használható, utóbbi esetében állandó mágnesű és szinkron reluktancia motorok vezérlésére is alkalmas. A motorvezérlési profilok között megtalálható az optimalizált nyomaték üzemmód, az állandó nyomaték és a változó nyomaték szabályozás is. Az eszköz maximális kimeneti frekvenciája 599 Hz, kapcsolási frekvenciája pedig 1-4,9 kHz között állítható (2,5 kHz névleges). A frekvenciaváltó négy kvadránsos üzemmódban is használható, azaz képes mind motoros, mind generátoros üzemmódban működni mindkét forgási irányban. A beépített fékezőegység segít a motor biztonságos leállításában, akár DC injektálásos fékezéssel.
A biztonságot szolgálja a számos beépített védelmi funkció: túlmelegedés elleni védelem (motor és hajtás), biztonságos nyomatékkikapcsolás (STO), motorfázis szakadás, túláram, túlfeszültség, fáziskimaradás, túlsebességvédelem, valamint a vezérlőáramkör szakadásának észlelése. Az eszköz megfelel többek között az IEC 61800-3, IEC 61800-5-1 szabványoknak, illetve számos biztonsági szabványnak, mint az IEC 61508 és IEC 13849-1. A TÜV, UL és CSA tanúsítványok, valamint a CE jelölés garantálja a nemzetközi előírásoknak való megfelelést.
A frekvenciaváltó beállítási lehetőségei rendkívül sokoldalúak: 10 digitális bemenet (ebből 2 impulzus bemenet), 2 digitális kimenet, 3 analóg bemenet és 2 analóg kimenet áll rendelkezésre a pontos vezérléshez. A készülék belső PID szabályozóval is rendelkezik, amely folyamatszabályozási feladatok ellátására is alkalmassá teszi. A gyorsítási és lassítási rámpák lineárisan állíthatók 0,01-9999 s között, illetve S, U vagy egyedi karakterisztikával is beállíthatók. A készülék méretei: 331 mm szélesség, 630 mm magasság és 297 mm mélység, a tömege pedig 53 kg.
Schneider Electric Altivar Process ATV930 - ATV930D75Y6 - frekvenciaváltó, 75kW, 3f, 690VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Process ATV900
Termék specifikus alkalmazás: Ipari folyamatokhoz
Termék vagy komponens típusa: Frekvenciaváltó
Változat: Fékezőegységgel, standard verzió
Eszköz alkalmazás: Ipari alkalmazás
Termék rendeltetése: Aszinkron motorok, szinkron motorok
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 500...690 V (-15...+10%)
Folyamatos kimeneti áram: 83 A 2,5 kHz-en normál üzemmódban, 66 A 2,5 kHz-en nagy terhelésű üzemmódban
Motor teljesítmény: 55,0 kW normál üzemmódban, 45,0 kW nagy terhelésű üzemmódban
EMC szűrő: Beépített, EMC lemezzel opcionálisan
Maximális vonali áram: 87,7 A
Maximális kimeneti feszültség: 690,0 V
Kapcsolási frekvencia: 1...4,9 kHz állítható, 2,5...4,9 kHz derating tényezővel
Kommunikáció
Kommunikációs port protokoll: Modbus soros, Modbus TCP, EtherNet/IP
Opcionális kommunikációs modulok:
- Profibus DP V1
- PROFINET
- DeviceNet
- EtherCAT
- CANopen különböző csatlakozási lehetőségekkel
- Ethernet Powerlink
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4.8, 9.6, 19.2, 38.4 kbit/s Modbus soros esetén
Bemenetek/Kimenetek
Digitális bemenetek száma: 10
Digitális kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Mechanikai jellemzők
IP védettség: IP21
Védelmi fokozat: UL type 1
Szerelési mód: Falra szerelhető
Szélesség: 331 mm
Magasság: 630 mm
Mélység: 297 mm
Nettó tömeg: 53 kg
Biztonsági funkciók
Biztonságos nyomatékkikapcsolás (STO): Igen
Biztonságos leállítás 1 (SS1): Igen
Biztonságosan korlátozott sebesség (SLS): Igen
Biztonságos fékkezelés (SBC/SBT): Igen
Környezeti jellemzők
Működési környezeti hőmérséklet: -15...50 °C (derating nélkül), 50...60 °C (derating tényezővel)
Üzemi magasság: ≤1000 m derating nélkül, 1000...4800 m 1% áramerősség-csökkentéssel 100 méterenként
Relatív páratartalom: 5...95% kondenzáció nélkül, IEC 60068-2-3 szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig IEC 60068-2-27 szerint
