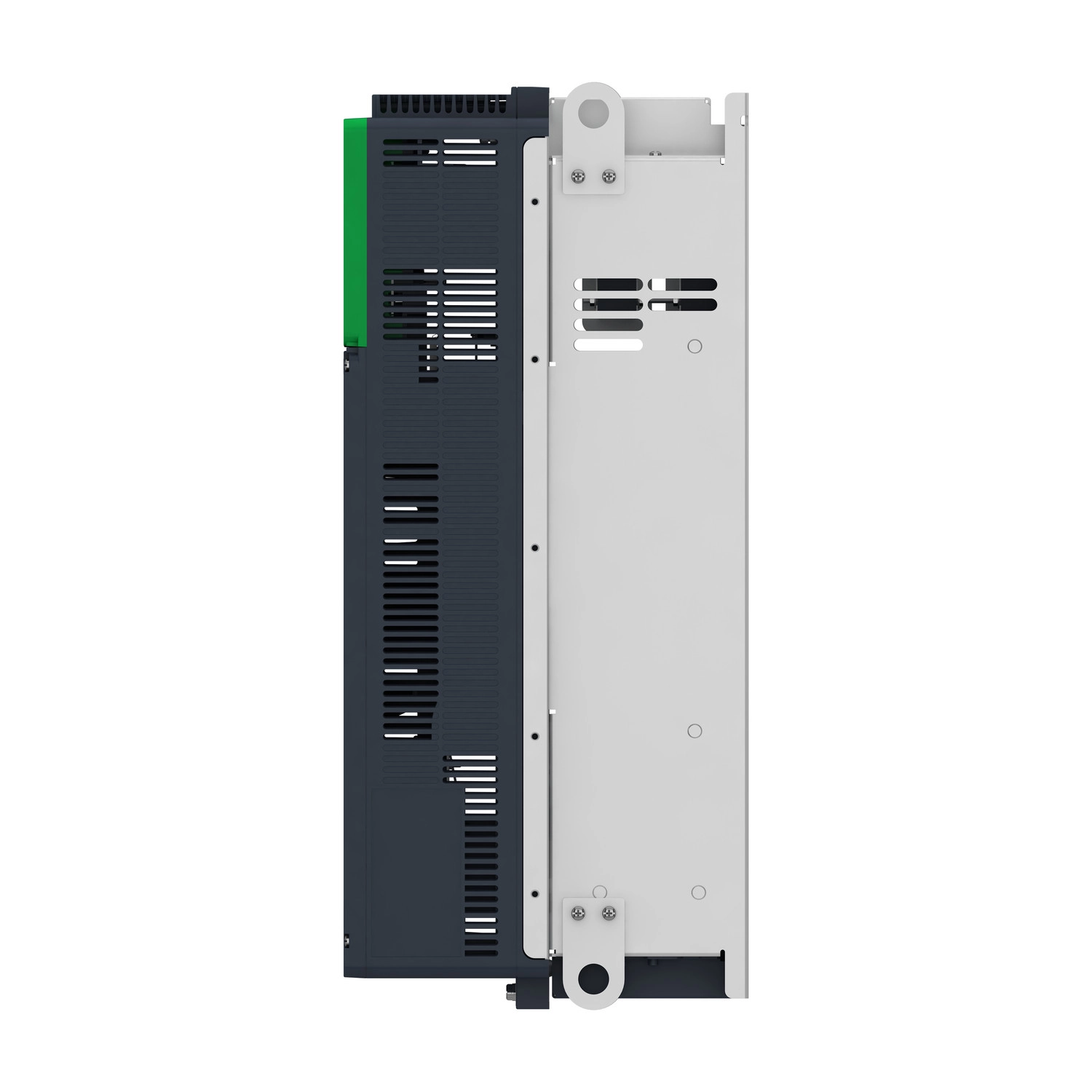

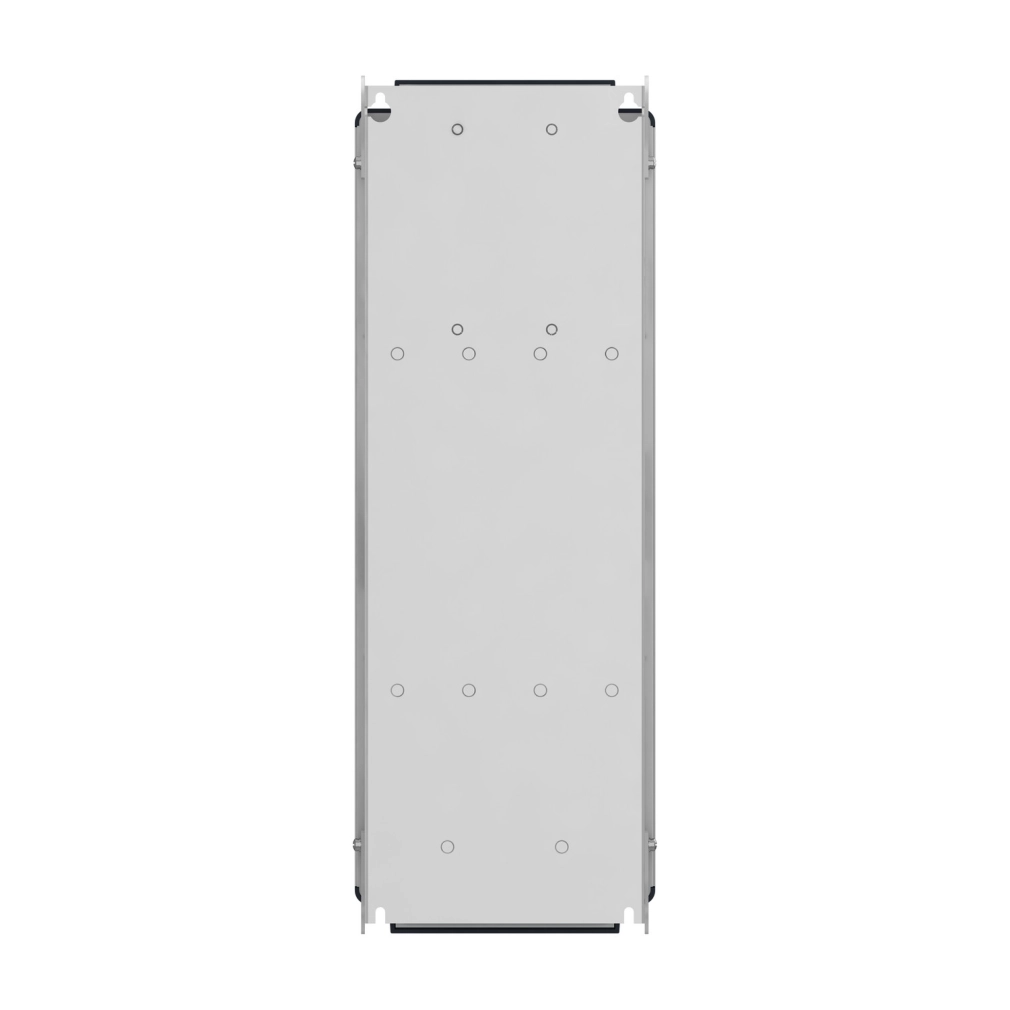

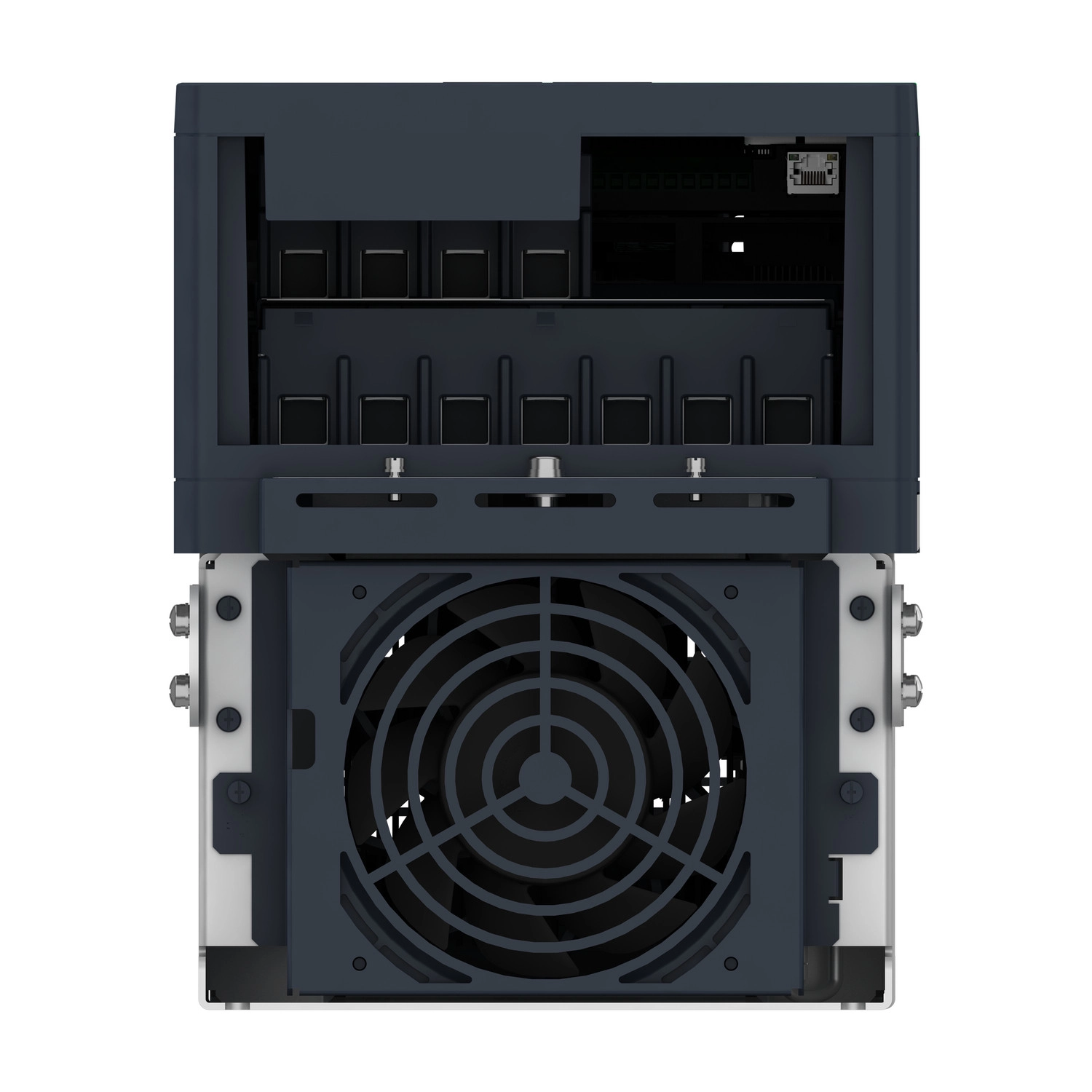

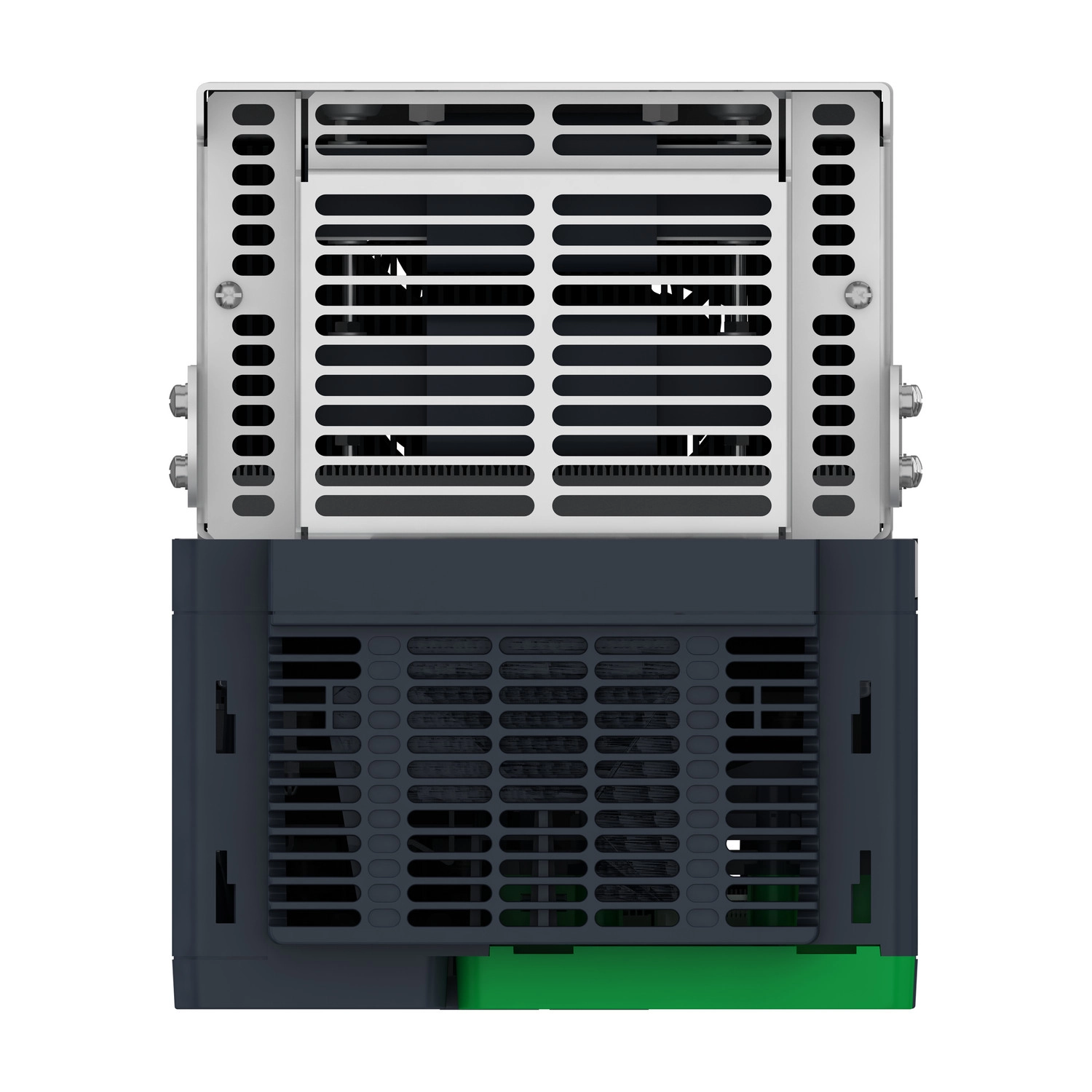

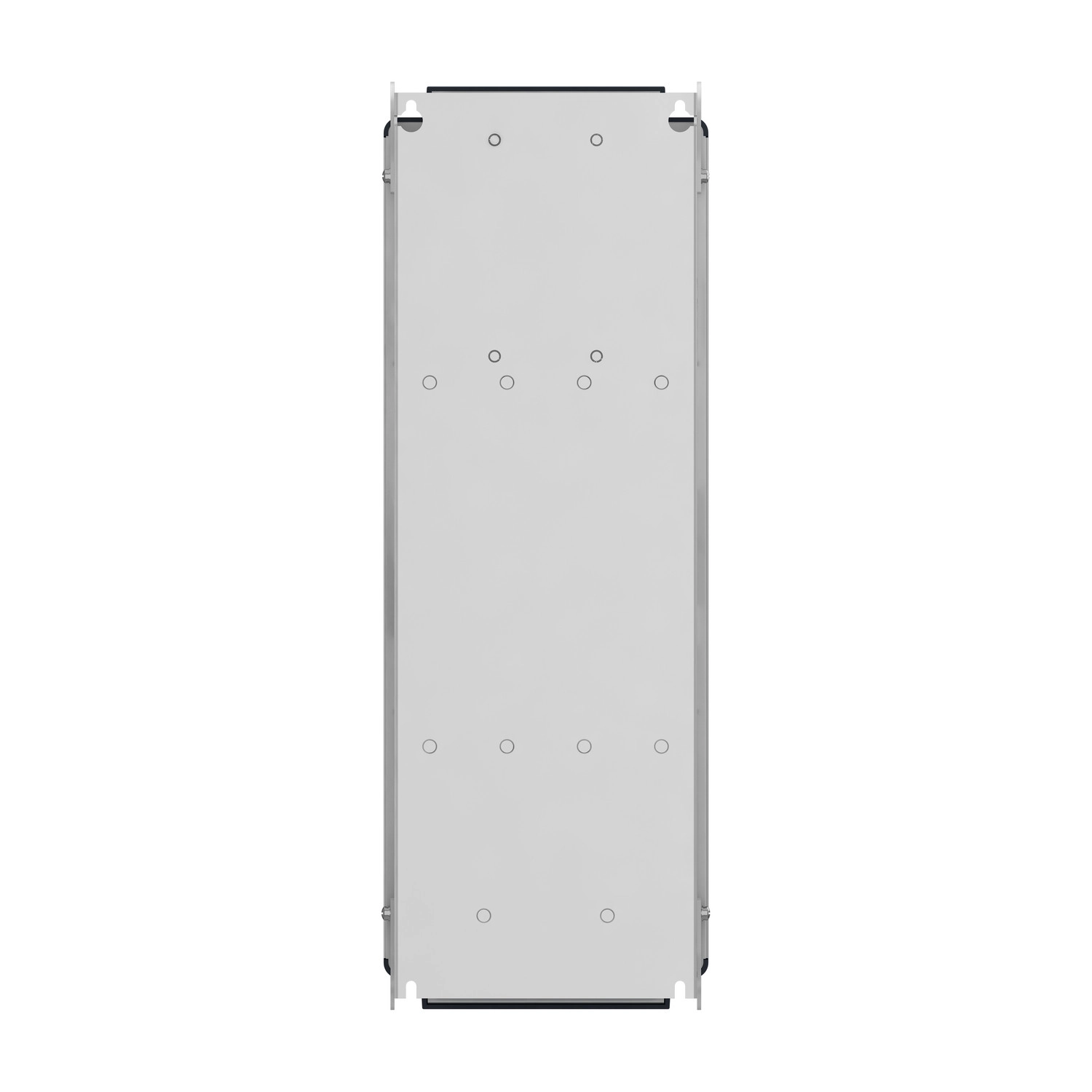

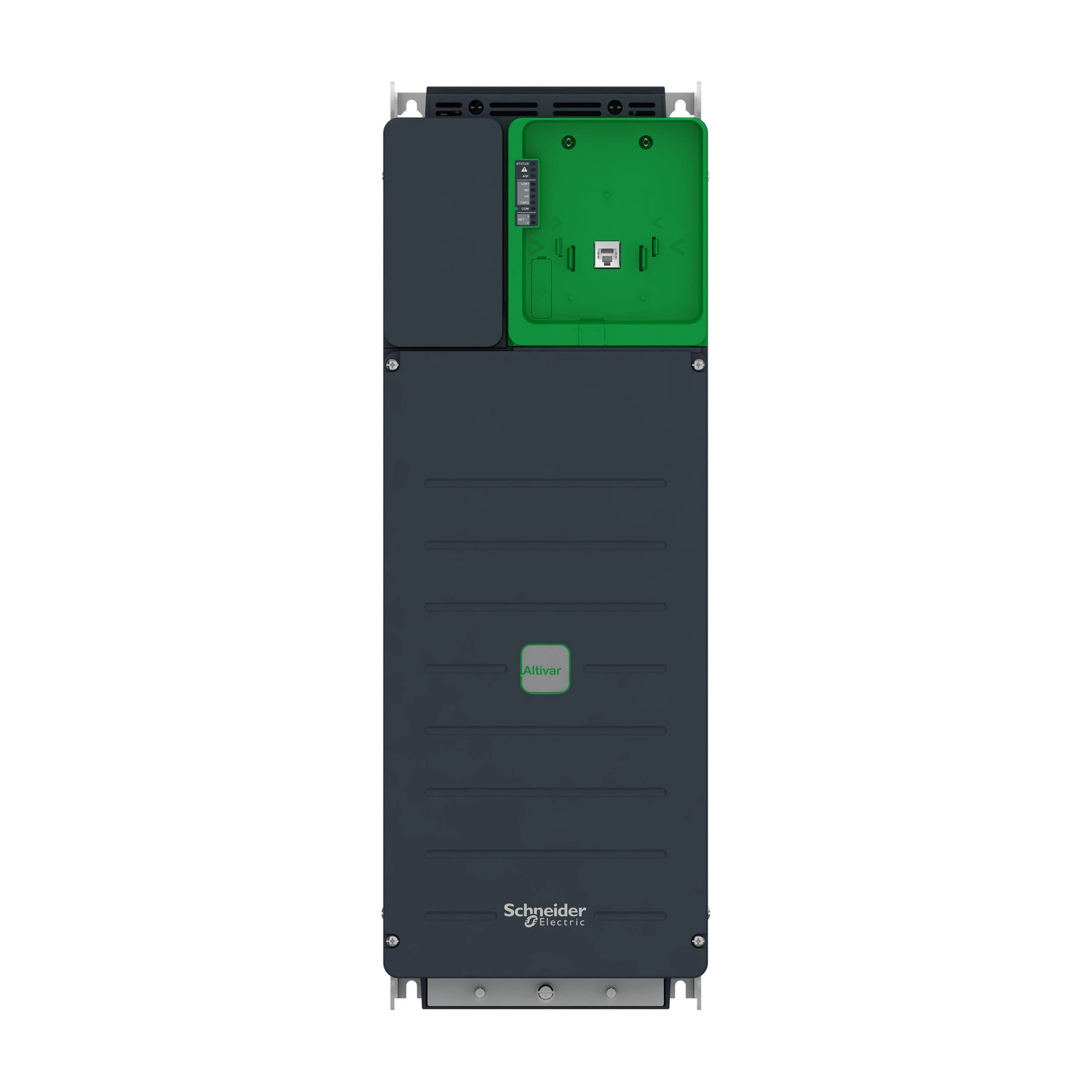

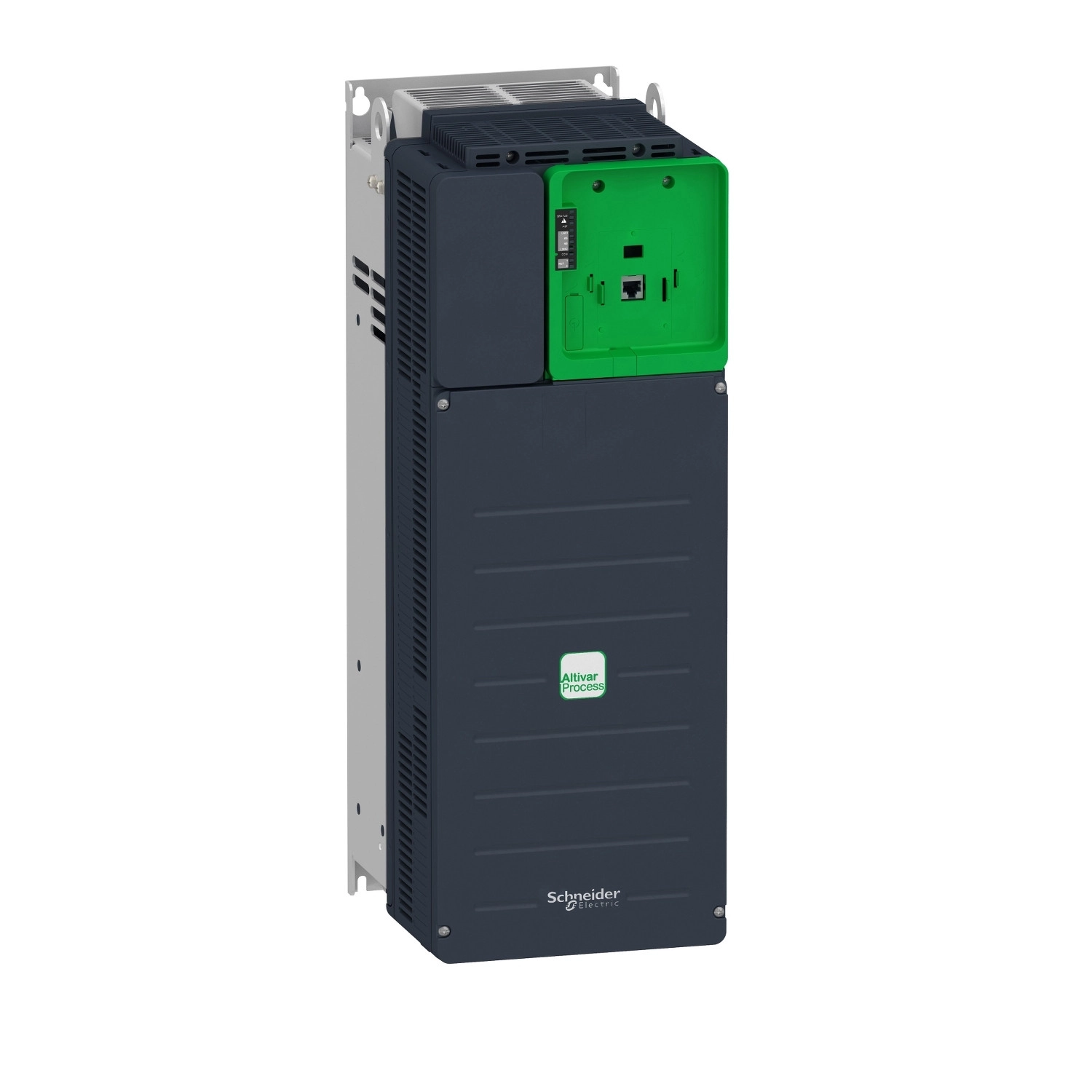

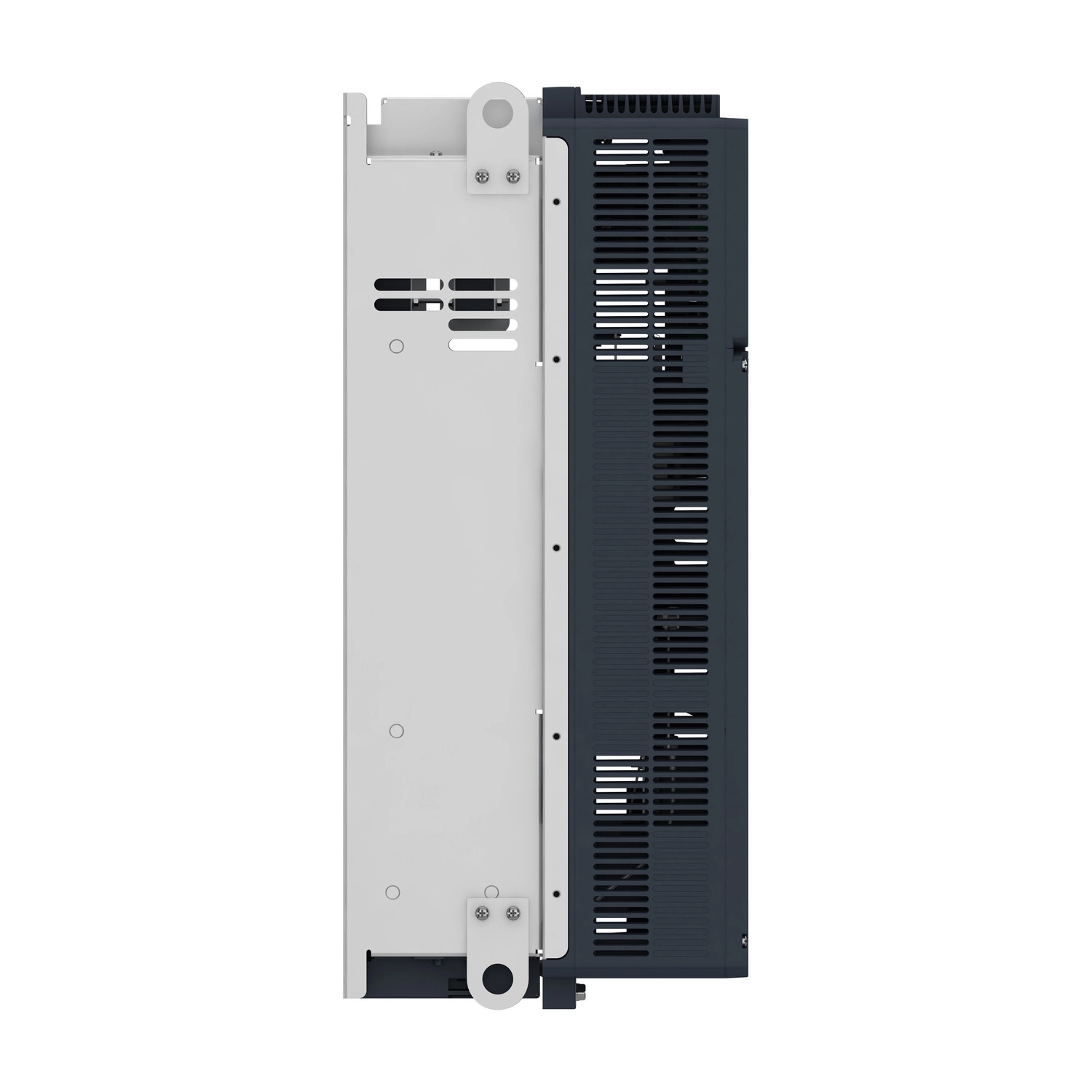

Schneider Electric Altivar Process ATV930 - ATV930D37N4Z - frekvenciaváltó, 37kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Schneider Electric által gyártott ATV930D37N4Z frekvenciaváltó mind aszinkron, mind szinkronmotorok vezérlésére alkalmas, 380-480 V-os háromfázisú hálózatról üzemeltethetően. Ipari környezetbe tervezték, speciálisan folyamatirányítási alkalmazásokhoz optimalizálva. A készülék IP21 védettséggel rendelkezik, ami megfelelő védelmet biztosít a por és a csepegő víz ellen, miközben megbízható működést garantál még ipari körülmények között is. Szekrénybe szerelhető kialakítása lehetővé teszi a rugalmas telepítést.
Kommunikációs szempontból rendkívül sokoldalú: alapkiépítésben Modbus TCP, Modbus soros és EtherNet/IP protokollt támogat, opcionális bővítőmodulokkal pedig Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink hálózatokhoz is csatlakoztatható. Ez a széles protokoll-támogatás biztosítja, hogy a készülék szinte bármilyen ipari hálózatba integrálható legyen, és lehetővé teszi a meglévő rendszerekbe történő problémamentes beépítést. A frekvenciaváltó számos bővítőmodullal konfigurálható, beleértve a digitális és analóg I/O bővítőket, különböző enkóder interfészeket, és relé bővítőmodulokat.
A készülék műszaki paraméterei lenyűgözőek: 74,5 A folyamatos kimeneti áramot biztosít 4 kHz kapcsolási frekvencián normál terhelés esetén, illetve 61,5 A-t nagy terhelés mellett. 37 kW-os motorteljesítményt támogat normál használatnál, és 30 kW-ot nagy terhelés esetén. A kimeneti frekvencia maximum 599 Hz-ig állítható, ami lehetővé teszi a rendkívül precíz sebesség- és nyomatékszabályozást. A készülék beépített fékellenállással rendelkezik, ami lehetővé teszi a hatékony fékezést és energiavisszanyerést.
A berendezés számos védőfunkcióval rendelkezik, mint például a motor termikus védelme, fáziskiesés elleni védelem, túláram, túlfeszültség és alulfeszültség elleni védelem. Biztonsági funkciók tekintetében kiemelkedő a Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) és Safe brake management (SBC/SBT) funkciók megléte, amelyek megfelelnek a modern ipari biztonsági követelményeknek, és lehetővé teszik a készülék használatát biztonsági szempontból kritikus alkalmazásokban is.
Schneider Electric Altivar Process ATV930 - ATV930D37N4Z - frekvenciaváltó, 37kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Terméktípus: Frekvenciaváltó
Specifikus alkalmazás: Ipari folyamatirányítás
Változat: Fékellenállással, standard verzió
Alkalmazási terület: Ipari alkalmazások
Motortípus: Aszinkron és szinkron motorok
Elektromos jellemzők
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség: 380...480 V, -15...+10%
Hálózati frekvencia: 50...60 Hz, ±5%
Névleges kimeneti áram: 74,5 A
Motorteljesítmény: 37,0 kW normál terhelés esetén, 30,0 kW nagy terhelés esetén
Vonali áram: 66,2 A 380 V-nál (normál terhelés), 54,8 A 380 V-nál (nagy terhelés), 57,3 A 480 V-nál (normál terhelés), 48,3 A 480 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 74,5 A 4 kHz-nél normál terhelés esetén, 61,5 A 4 kHz-nél nagy terhelés esetén
Maximális átmeneti áram: 89,4 A 60 másodpercig (normál terhelés), 92,3 A 60 másodpercig (nagy terhelés)
Látszólagos teljesítmény: 47,6 kVA 480 V-nál (normál terhelés), 40,2 kVA 480 V-nál (nagy terhelés)
Maximális kimeneti feszültség: 480,0 V
Maximális kimeneti frekvencia: 599 Hz
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral, névleges kapcsolási frekvencia: 4 kHz
Kommunikáció
Kommunikációs portok: Modbus TCP, Modbus soros, EtherNet/IP
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4.8, 9.6, 19.2, 38.4 kbit/s Modbus soros esetén
Vezérlési jellemzők
Motorvezérlési profilok: Változó nyomaték standard, Optimalizált nyomaték mód, Állandó nyomaték standard (aszinkronmotor); Állandó mágneses motor, Szinkron reluktancia motor (szinkronmotor)
Fékező módszer: DC injektálással, beépített fékellenállással
Gyorsítási és lassítási rámpák: Lineárisan állítható, külön-külön 0,01...9999 s között
Digitális bemenetek száma: 10 (DI1...DI8 programozható, DI7, DI8 impulzusbemenetként is használható, STOA, STOB biztonsági bemenet)
Analóg bemenetek száma: 3 (AI1, AI2, AI3 szoftveresen konfigurálható: 0...10 V DC vagy 0...20 mA/4...20 mA)
Relé kimenetek: 3 (R1 hibarelé NO/NC, R2 és R3 szekvencia relé NO)
Biztonsági funkciók
Biztonságos nyomatékkikapcsolás (STO): Van
Biztonságos leállítás 1 (SS1): Van
Biztonságosan korlátozott sebesség (SLS): Van
Biztonságos fékkezelés (SBC/SBT): Van
Fizikai jellemzők
Védelmi osztály: IP21
Méretek: 210 mm (szélesség) × 597 mm (magasság) × 262 mm (mélység)
Súly: 26 kg
Szerelési mód: Szekrénybe szerelhető
Környezeti feltételek
Működési hőmérséklet: -15...50 °C (derating nélkül), 50...60 °C (derating faktorral)
Üzemi magasság: ≤ 1000 m derating nélkül, 1000...4800 m 100 méterenként 1% áramderating mellett
Relatív páratartalom: 5...95% kondenzáció nélkül
Szennyezettségi fokozat: 2
Zajszint: 71,5 dB
