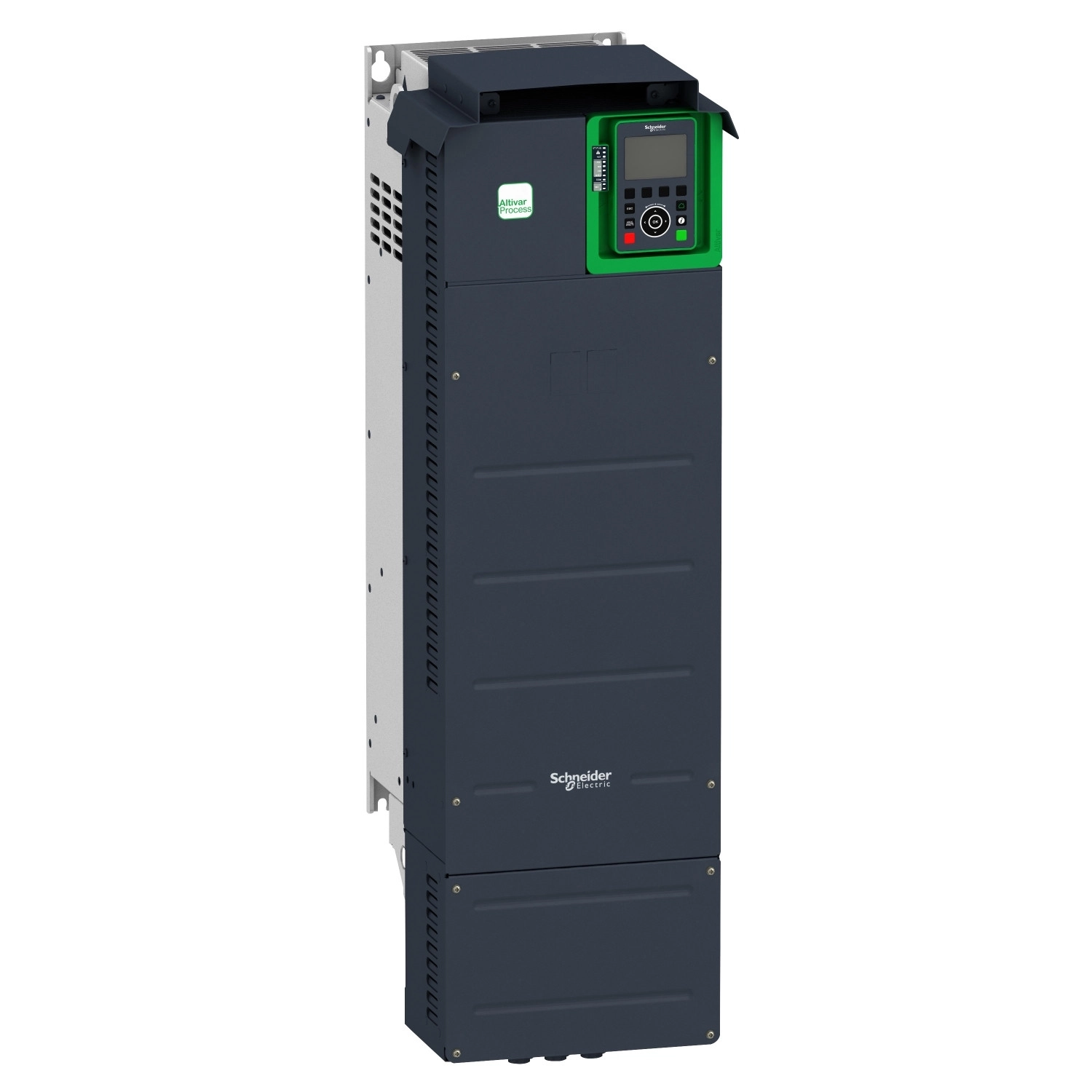

Az Altivar Process ATV900 sorozatú frekvenciaváltók a Schneider Electric ipari folyamatirányítási megoldásainak kiváló képviselői. Az ATV930D37M3C típusú készülék egy 37 kW-os, 200-240V-os hálózaton működő változtatható fordulatszámú hajtás, amely falra szerelhető kivitelben, IP21-es védettséggel rendelkezik, és fékező egység nélkül került kialakításra.
Ez a speciálisan ipari alkalmazásokra tervezett frekvenciaváltó szinkron és aszinkron motorok vezérlésére egyaránt alkalmas. A standard változat kiváló teljesítményt nyújt normál üzemben 149 A, nehéz üzemben pedig 123 A folyamatos kimeneti árammal, 2,5 kHz kapcsolási frekvencia mellett. A készülék kommunikációs portjai támogatják a Modbus TCP, Modbus soros, valamint az EtherNet/IP protokollokat, így könnyen integrálható különböző ipari hálózatokba.
A készülék sokoldalúságát növelik a bővítő modulok csatlakoztatási lehetőségei: az A, B és C foglalatok különféle kommunikációs és I/O bővítőmodulokkal egészíthetők ki. Támogatott opcionális kommunikációs interfészek között megtalálható a Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen különféle csatlakozási módokkal, valamint digitális és analóg I/O bővítő modulok, kimeneti relé bővítő modulok, illetve különböző enkóder interfész modulok is csatlakoztathatók. Az integrált EMC szűrő biztosítja a készülék zavarmentes működését, és opcionálisan EMC lemezzel is kiegészíthető.
A frekvenciaváltó fejlett védelmi funkciókkal rendelkezik, melyek között megtalálható a biztonságos nyomatékkikapcsolás (STO), biztonságos fékvezérlés (SBC/SBT), valamint a biztonságos korlátozott sebesség (SLS) és a biztonságos leállítás 1 (SS1). Ezek a biztonsági funkciók megfelelnek a szigorú ipari szabványoknak, beleértve az IEC 61508 és IEC 13849-1 előírásokat is. A készülék széles működési hőmérsékleti tartománnyal rendelkezik: -15°C és 50°C között teljes terhelésen, míg 50°C és 60°C között terheléscsökkentéssel üzemeltethető.
A készülék méretei: 290 mm széles, 922 mm magas és 325,5 mm mély, tömege 56,6 kg. Telepítésekor fontos betartani az előírt szerelési távolságokat a megfelelő hűtés érdekében: minden oldalról legalább 100 mm, hátul pedig legalább 10 mm szabad teret kell biztosítani. A készüléket függőleges helyzetben (±10°) kell felszerelni, hogy a hűtéshez szükséges levegő alulról felfelé szabadon áramolhasson.
Schneider Electric Altivar Process ATV930 - ATV930D37M3C - frekvenciaváltó, 37kW, 3f, 230VAC, IP21, falra szerelhető, fékező egység nélkül műszaki adatok
Általános tulajdonságok
Termékcsalád: Altivar Process ATV900
Típus: ATV930D37M3C
Alkalmazási terület: Ipari folyamatirányítás
Termék típus: Változtatható fordulatszámú hajtás
Változat: Standard kivitel, fékező egység nélkül
Felhasználási terület: Szinkron és aszinkron motorokhoz
Villamos paraméterek
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség: 200-240 V (-15...+10%)
Névleges kimeneti áram: 149 A
Folyamatos kimeneti áram: 149 A 2,5 kHz-en normál üzemben, 123 A 2,5 kHz-en nehéz üzemben
Motorteljesítmény: 37 kW normál üzemben, 30 kW nehéz üzemben
Látszólagos teljesítmény: 44,8 kVA 240 V-on (normál üzem), 36,8 kVA 240 V-on (nehéz üzem)
Hálózati frekvencia: 50-60 Hz (±5%)
Maximális vonali áram: 128 A
Maximális tranziens áram: 178,8 A 60 másodpercig (normál üzem), 184,5 A 60 másodpercig (nehéz üzem)
Kommunikációs lehetőségek
Beépített kommunikációs protokollok: Modbus TCP, Modbus soros, EtherNet/IP
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8 / 9,6 / 19,2 / 38,4 kbit/s Modbus soros esetén
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (daisy chain RJ45, SUB-D 9, csavaros csatlakozó)
Be- és kimenetek
Digitális bemenetek száma: 10
Digitális kimenet: 2 (DQ+/DQ- logikai kimenet)
Analóg bemenetek száma: 3 (feszültség/áram konfigurálható)
Analóg kimenetek száma: 2 (feszültség/áram konfigurálható)
Relé kimenetek száma: 3 (R1: hibarelé, R2/R3: szekvencia relék)
Fizikai tulajdonságok
Szerelési mód: Falra szerelhető
IP védettségi fokozat: IP21
UL védettségi típus: UL type 1
Szélesség: 290 mm
Magasság: 922 mm
Mélység: 325,5 mm
Környezeti feltételek
Működési hőmérséklet: -15...50 °C (terheléscsökkentés nélkül), 50...60 °C (terheléscsökkentéssel)
Tárolási hőmérséklet: -40...70 °C
Relatív páratartalom: 5...95% (páralecsapódás nélkül)
Telepítési magasság: ≤ 1000 m terheléscsökkentés nélkül, 1000...4800 m 100 méterenként 1% áramcsökkentéssel
Zajszint: 68,3 dB
Biztonsági funkciók
Biztonságos nyomatékkikapcsolás (STO): Igen
Biztonságos leállítás 1 (SS1): Igen
Biztonságos fékvezérlés (SBC/SBT): Igen
Biztonságos korlátozott sebesség (SLS): Igen
