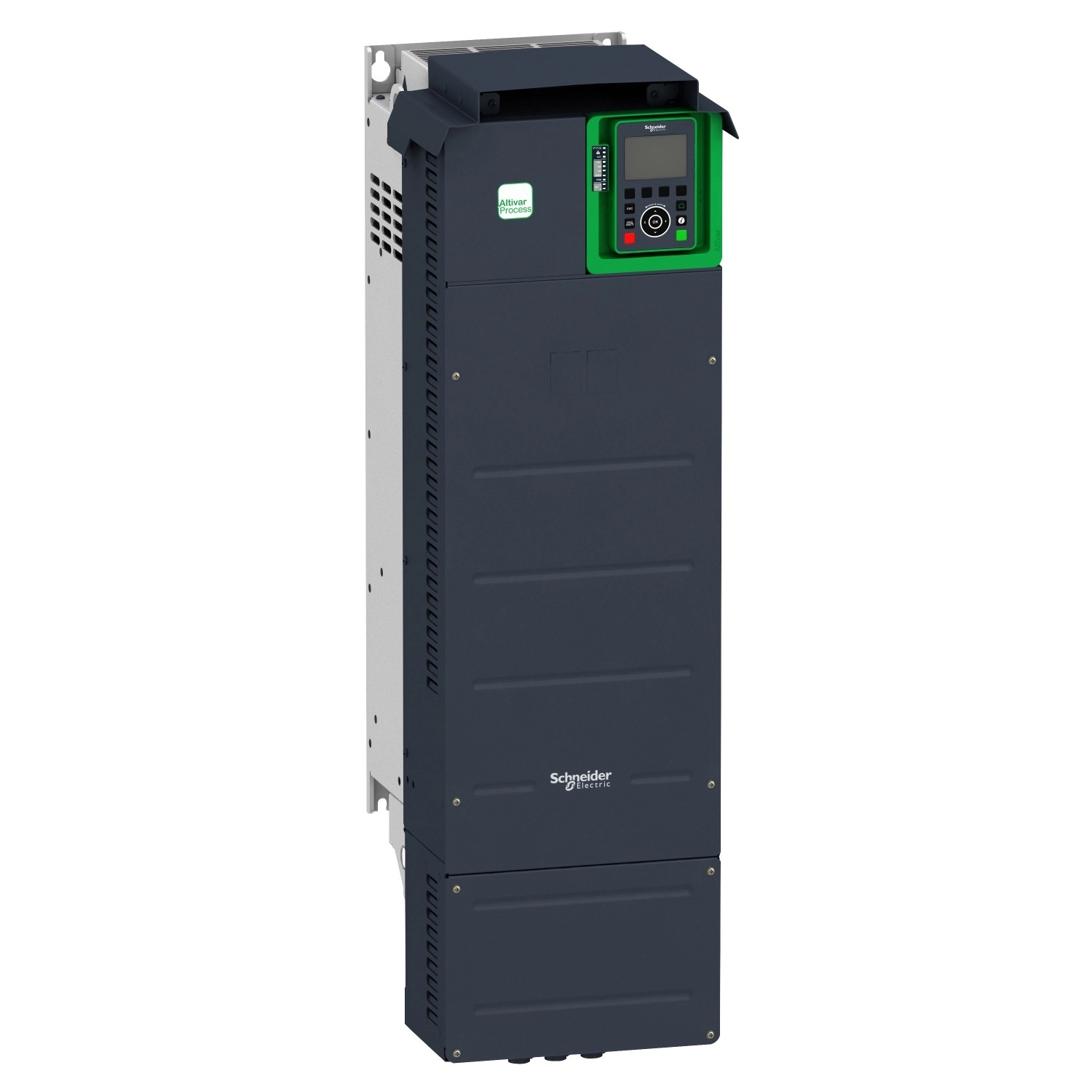

Az Altivar Process ATV900 sorozat ATV930D30M3C típusú frekvenciaváltója a Schneider Electric professzionális ipari megoldása, amely tökéletes választás különböző ipari alkalmazásokhoz, különösen folyamatvezérlési területeken. Ez a 30kW teljesítményű, háromfázisú, 200-240V tápfeszültségű változat rendkívül sokoldalú és megbízható eszköz szinkron és aszinkron motorok vezérléséhez.
A készülék IP21 védettségi szinttel rendelkezik, amely megfelelő védelmet nyújt a por és csepegő víz ellen, így különböző ipari környezetekben is biztonságosan alkalmazható. Falra szerelhető kialakítása rugalmas telepítési lehetőséget biztosít. Méreteit tekintve a készülék 290 mm széles, 922 mm magas és 325,5 mm mély, tömege pedig 56,6 kg. A frekvenciaváltó normál terhelés esetén 123 A, fokozott terhelés mellett pedig 92,6 A folyamatos kimeneti áramot biztosít 2,5 kHz kapcsolási frekvencia mellett.
A kommunikációs lehetőségek terén kiemelkedően rugalmas, alapkiépítésben Modbus soros, Modbus TCP és EtherNet/IP protokollokat támogat. További opcionális kommunikációs modulokkal bővíthető, így például Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink protokollok is használhatók. A készülék 10/100 Mbit/s átviteli sebességet kínál Ethernet IP/Modbus TCP esetén, míg Modbus soros kommunikációnál 4,8, 9,6, 19,2 vagy 38,4 kbit/s sebességgel működik.
Az ATV930D30M3C számos fejlett funkciót kínál a motorvezérléshez. A készülék négy kvadráns üzemmódban működik, és különböző motorvezérlési profilokat támogat: aszinkron motoroknál állandó nyomaték standard, optimalizált nyomaték mód, változó nyomaték standard, míg szinkron motoroknál állandó mágneses és szinkron reluktancia motor vezérlési módok állnak rendelkezésre. A maximális kimeneti frekvencia 599 Hz, a fel- és lefutási rámpák pedig 0,01-9999 másodperc között lineárisan állíthatók, külön-külön szabályozhatók.
A készülék több biztonsági funkciót is tartalmaz, beleértve a biztonságos nyomaték lekapcsolást (Safe Torque Off - STO), biztonságosan korlátozott sebességet (Safely Limited Speed - SLS), biztonságos fékvezérlést (Safe brake management - SBC/SBT) és biztonságos leállítást 1 (Safe Stop 1 - SS1). Ezek a funkciók megfelelnek a legmagasabb biztonsági előírásoknak, így a frekvenciaváltó kritikus alkalmazásokban is használható.
A bemeneti és kimeneti lehetőségek tekintetében az ATV930D30M3C 10 digitális bemenettel (ebből 2 impulzus bemenetként is konfigurálható), 3 analóg bemenettel (feszültség vagy áram), 2 digitális kimenettel (egyikük impulzus kimenetként is konfigurálható) és 2 analóg kimenettel rendelkezik. Emellett 3 relé kimenet is található a készüléken különböző vezérlési feladatokhoz. A digitális bemenetek pozitív vagy negatív logikával is működtethetők, és akár 16 előre beállított sebesség is programozható.
A készülék széleskörű védelmi funkciókkal rendelkezik, amelyek megóvják mind a motort, mind magát a frekvenciaváltót. Ezek között szerepel a motor és a frekvenciaváltó túlmelegedés elleni védelme, a kimeneti fázisszakadás, túláram, rövidzár és túlfeszültség elleni védelem, valamint számos egyéb fejlett védelmi funkció. A környezeti paraméterek tekintetében a frekvenciaváltó -15...50°C között működtethető derating nélkül, 50...60°C között pedig teljesítménycsökkentéssel. A készülék 1000 m tengerszint feletti magasságig derating nélkül, 1000-4800 m között pedig 1% / 100 m teljesítménycsökkentéssel használható.
Schneider Electric Altivar Process ATV930 - ATV930D30M3C műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Termék specifikus alkalmazás: Ipari folyamatvezérlés
Termék vagy komponens típusa: Frekvenciaváltó
Változat: Standard kivitel, fékchopper nélkül
Alkalmazási terület: Ipari alkalmazás
Felhasználási cél: Szinkron motorok, aszinkron motorok
Hálózati fázisok száma: 3 fázis
Szerelési mód: Falra szerelhető
Elektromos paraméterek
Folyamatos kimeneti áram: 123 A 2,5 kHz-en normál terhelésnél, 92,6 A 2,5 kHz-en fokozott terhelésnél
Névleges tápfeszültség: 200...240 V -15...10 %
Relatív szimmetrikus hálózati feszültség tűrés: 10 %
Relatív szimmetrikus hálózati frekvencia tűrés: 5 %
Névleges kimeneti áram: 123,0 A
Motorteljesítmény: 30,0 kW normál terhelésnél, 22,0 kW fokozott terhelésnél
EMC szűrő: Beépített, EMC lemez opcióval
IP védettségi fokozat: IP21
Védettség típusa: UL type 1
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus soros, Modbus TCP, EtherNet/IP
Opcionális bővítőmodulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen különböző csatlakozási módokkal, digitális és analóg I/O bővítők, enkóder interfész modulok
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4.8, 9.6, 19.2, 38.4 kbit/s Modbus soros esetén
Adatformátum: 8 bit, konfigurálható páros, páratlan vagy paritás nélküli
Címek száma: 1...247 Modbus soros esetén
Bemenetek és kimenetek
Digitális bemenetek száma: 10
Digitális bemenet típusa: DI1...DI8 programozható, 24 V DC, 3,5 kOhm impedancia
DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC
STOA, STOB biztonságos nyomaték lekapcsolás, 24 V DC, >2,2 kOhm impedancia
Digitális kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, 30 kOhm impedancia, 12 bit felbontás
AI1, AI2, AI3 szoftveresen konfigurálható áram: 0...20 mA/4...20 mA, 250 Ohm impedancia, 12 bit felbontás
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Motorvezérlési jellemzők
4 kvadráns működés: Igen
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változó nyomaték standard
Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor
Maximális kimeneti frekvencia: 599 Hz
Gyorsítási és lassítási rámpák: Lineáris, külön-külön állítható 0,01...9999 s
Motor csúszáskompenzáció: Állítható, Kikapcsolható, Állandó mágneses motor esetén nem elérhető, Automatikus terhelésfüggő
Kapcsolási frekvencia: 1...8 kHz állítható, 2,5...8 kHz derating-gel
Névleges kapcsolási frekvencia: 2,5 kHz
Mechanikai és környezeti jellemzők
Szélesség: 290 mm
Magasság: 922 mm
Mélység: 325,5 mm
Környezetállóság: Vegyi szennyezésállóság 3C3 osztály, Porszennyezésállóság 3S3 osztály
Relatív páratartalom: 5...95 % kondenzáció nélkül
Környezeti működési hőmérséklet: -15...50 °C (teljesítménycsökkentés nélkül), 50...60 °C (teljesítménycsökkentéssel)
Működési magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 1 % / 100 m áramcsökkentéssel
Működési pozíció: Függőleges +/- 10 fok
Zajszint: 68,3 dB
Biztonsági funkciók
Biztonságosan korlátozott sebesség (SLS): Igen
Biztonságos fékvezérlés (SBC/SBT): Igen
Biztonságos leállítás 1 (SS1): Igen
Biztonságos nyomaték lekapcsolás (STO): Igen
