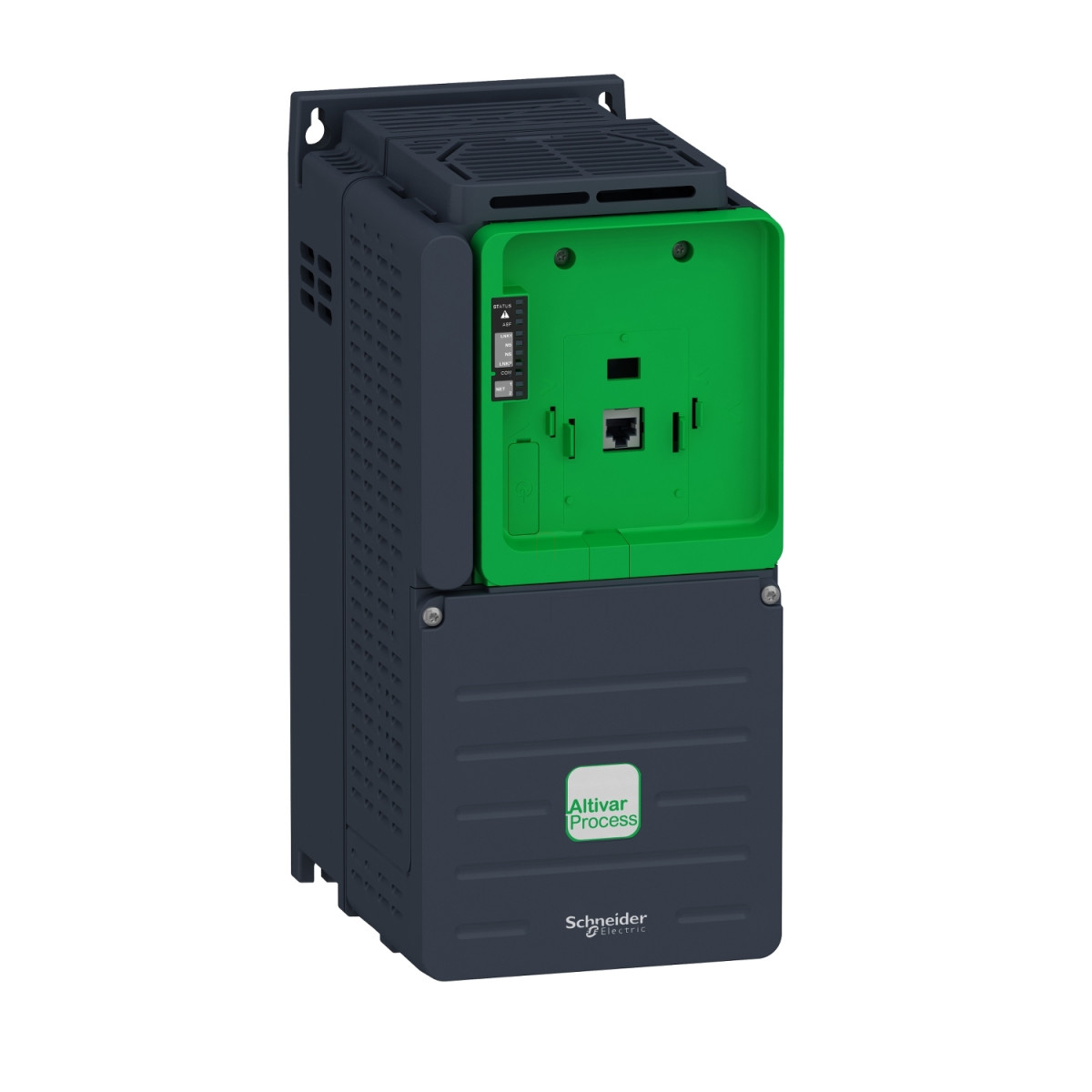

Az Altivar Process ATV900 sorozatba tartozó ATV930D11N4Z frekvenciaváltó egy kifinomult, 11kW teljesítményű készülék, amelyet kifejezetten ipari alkalmazásokhoz fejlesztettek. Ez a standard, beépített fékchopper funkcióval ellátott változat sokoldalúan használható mind szinkron, mind aszinkron motorok vezérléséhez, így ideális választás a legkülönfélébb ipari automatizálási feladatokhoz.
A frekvenciaváltó 380-480V háromfázisú tápfeszültséggel működik, és IP21-es védettségi szinttel rendelkezik, ami biztosítja a megfelelő védelmet a por és a cseppenő víz ellen. A készülék szekrénybe építhető kivitelben készült, de falra is szerelhető. A normál üzemi állapotban 23,5 A folyamatos kimeneti áramot biztosít 4 kHz kapcsolási frekvencián, míg nagy terhelésű üzemmódban 16,5 A-t. Ez a rugalmasság lehetővé teszi, hogy normál üzemmódban 11 kW, nagy terhelésű alkalmazásoknál pedig 7,5 kW teljesítményű motorokat vezérelj vele.
A kommunikációs képességek terén az ATV930D11N4Z rendkívül rugalmas: alapkiépítésben támogatja az EtherNet/IP, Modbus soros és Modbus TCP protokollokat. Emellett különböző kommunikációs modulokkal bővíthető, amelyek lehetővé teszik a Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink protokollok használatát is. Ez a sokoldalúság biztosítja, hogy a frekvenciaváltó szinte bármilyen ipari hálózati környezetbe integrálható legyen. A digitális és analóg I/O modulokkal tovább bővíthető a készülék funkcionalitása, így megfelelhet a legösszetettebb vezérlési igényeknek is.
Altivar Process ATV930 - ATV930D11N4Z műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Alkalmazás: Ipari folyamatirányítás
Termék típus: Frekvenciaváltó
Változat: Standard kivitel beépített fékchopperrel
Alkalmazás területe: Ipari felhasználás
Motor típusok: Aszinkron motorok, Szinkron motorok
Villamos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...480 V (-15...10%)
Kimeneti áram: 23,5 A 4 kHz-en normál üzemmódban, 16,5 A 4 kHz-en nagy terhelésű üzemmódban
Motorteljesítmény: 11,0 kW normál üzemmódban, 7,5 kW nagy terhelésű üzemmódban
Hálózati frekvencia: 50...60 Hz
Maximális kimeneti frekvencia: 599 Hz
Kommunikációs képességek
Alapkiépítésben: EtherNet/IP, Modbus soros, Modbus TCP
Bővítési lehetőségek: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Be- és kimenetek
Digitális bemenetek száma: 10
Analóg bemenetek száma: 3
Digitális kimenetek száma: 2
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Védelmek
EMC szűrő: Integrált, EMC lemez opcióval
IP védettségi fokozat: IP21
Biztonsági funkciók: Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS), Safe Brake Management (SBC/SBT)
Fizikai jellemzők
Szerelési mód: Szekrénybe építhető
Méretek (SzxMxMé): 155 x 345 x 225 mm
Működési hőmérséklet: -15...50 °C (terheléscsökkentés nélkül), 50...60 °C (terheléscsökkentéssel)
Üzemeltetési magasság: ≤ 1000 m terheléscsökkentés nélkül, 1000...4800 m terheléscsökkentéssel (1% / 100 m)
