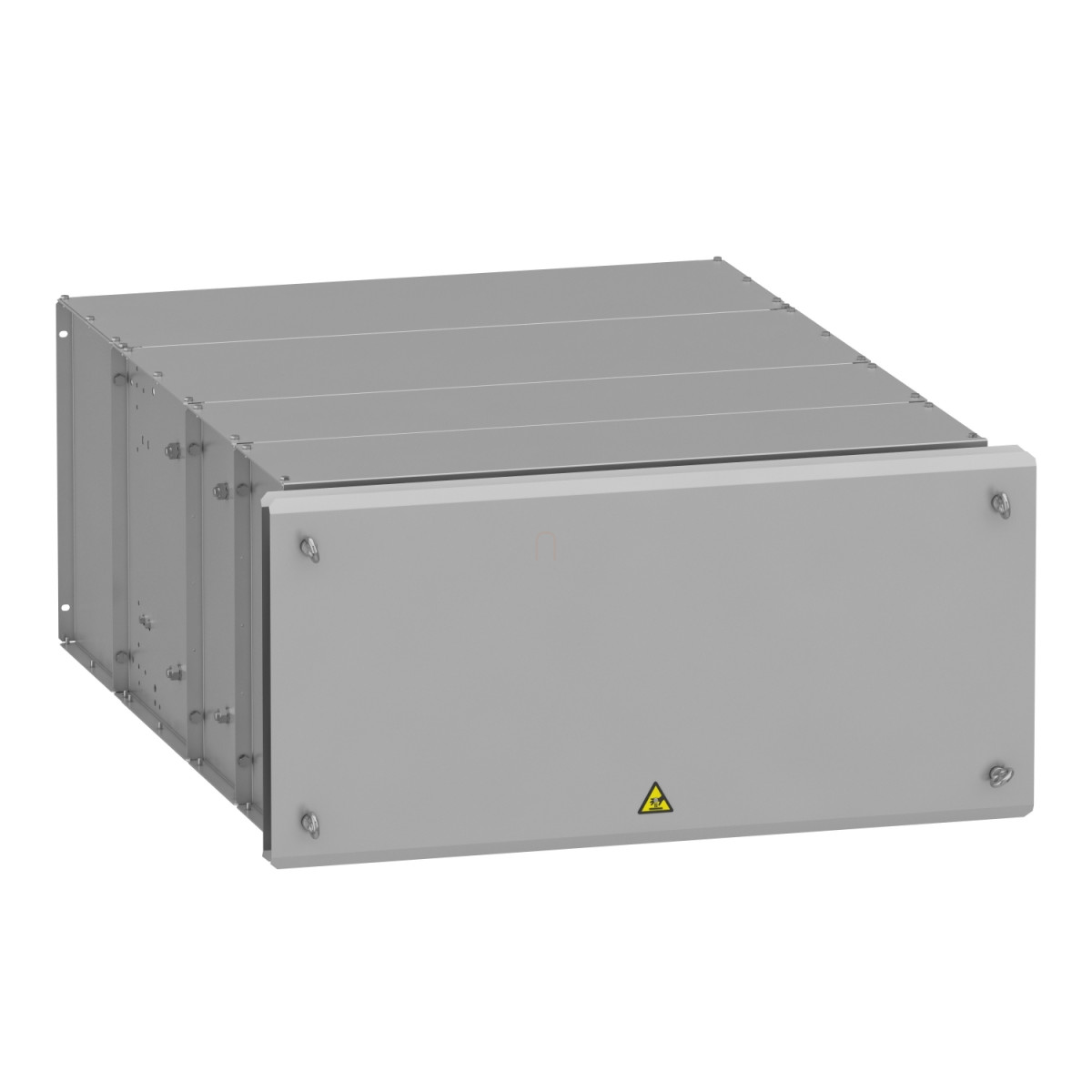

A Schneider Electric VW3A7757 fékellenállása egy nagy teljesítményű, ipari kiegészítő komponens az Altivar Process ATV900 frekvenciaváltó sorozathoz. Ez a fékellenállás kifejezetten nagy teljesítményű alkalmazásokhoz lett tervezve, ahol a motor hirtelen lassítása és a mozgási energia elektromos energiává történő visszaalakítása kritikus fontosságú.
A termék 1,4 Ohm ellenállásértékkel rendelkezik és akár 29 kW átlagteljesítmény kezelésére képes 50°C környezeti hőmérsékleten. IP23 védettségi fokozata lehetővé teszi a használatát olyan ipari környezetekben, ahol a por és nedvesség jelenléte mérsékelt. A fékellenállás névleges működési feszültsége 24 V DC vagy 250 V AC.
A VW3A7757 fékellenállás kompatibilis több Altivar Process ATV900 frekvenciaváltóval, beleértve az ATV930 falra szerelhető modelleket: 55 kW és 75 kW teljesítményűeket 200-240 V súlyos ciklusra, valamint a 220 kW, 250 kW és 310 kW teljesítményűeket 380-480 V közepes ciklusra. A terméket különböző üzemciklusokhoz tervezték: súlyos ciklus esetén képes <54 másodpercig fékezni 100% fékezőnyomatékkal 120 másodperces cikluson belül, vagy <6 másodpercig 165% fékezőnyomatékkal ugyanilyen időtartamon belül. A frekvenciaváltó teljesítményétől függően (220 kW, 250 kW vagy 315 kW) a 150% fékezőnyomatékkal történő fékezés szintén maximum 6 másodpercig lehetséges egy 120 másodperces cikluson belül.
Elektromos csatlakozása kétféle módon történik: a hőmérséklet-szabályozó kapcsolóhoz maximum 2,5 mm² / AWG 12 kapacitású terminállal, a frekvenciaváltóhoz pedig M12-es sínvezetékkel. A termék termikus védelemmel rendelkezik, amely a frekvenciaváltón keresztül vagy 120°C-os hőmérséklet-szabályozó kapcsolóval valósul meg. Fizikai méreteit tekintve 540 mm széles, 1285 mm magas és 1060 mm mély, nettó tömege 121 kg. A tárolási hőmérséklettartománya -25...70°C, míg működési hőmérséklettartománya 0...50°C.
A fékellenállás telepítésekor fontos figyelembe venni az előírt térköztávolságokat: minden irányban minimum 500 mm (19,7 hüvelyk) szabad teret kell biztosítani. A csatlakoztatási sémában egy vagy két fékellenállás bekötése is lehetséges. A frekvenciaváltóhoz vagy külső fékezőegységhez a PA/PB DC sín csatlakozókon keresztül kell csatlakoztatni az ellenállást. A termék dokumentációja részletes méretrajzokat tartalmaz, amelyek segítik a pontos elhelyezést és beszerelést.
Schneider Electric Altivar Process ATV900 - VW3A7757 - frekvenciaváltó kiegészítő, fékellenállás ATV900 frekvenciaváltóhoz, 1,4 Ohm, 29kW, IP23 műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Kompatibilitás: Altivar Process ATV900
Termék típusa: Fékellenállás
Ohmos érték: 1,4 Ohm
Névleges működési feszültség [Ue]: 24 V DC, 250 V AC
Kompatibilitás
Kompatibilis a következő frekvenciaváltókkal:
- ATV930 falra szerelhető 55 kW 200...240 V súlyos ciklus
- ATV930 falra szerelhető 75 kW 200...240 V súlyos ciklus
- ATV930 falra szerelhető 220 kW 380...480 V közepes ciklus
- ATV930 falra szerelhető 250 kW 380...480 V közepes ciklus
- ATV930 falra szerelhető 310 kW 380...480 V közepes ciklus
Üzemciklus
- Súlyos ciklus (heavy duty) <54 s fékezés 100% fékezőnyomatékkal 120 s ciklusidőn belül
- Súlyos ciklus (heavy duty) <6 s fékezés 165% fékezőnyomatékkal 120 s ciklusidőn belül
- Súlyos ciklus (heavy duty) <6 s fékezés 150% fékezőnyomatékkal 120 s ciklusidőn belül frekvenciaváltó teljesítmény = 220 kW
- Súlyos ciklus (heavy duty) <6 s fékezés 150% fékezőnyomatékkal 120 s ciklusidőn belül frekvenciaváltó teljesítmény = 250 kW
- Súlyos ciklus (heavy duty) <6 s fékezés 150% fékezőnyomatékkal 120 s ciklusidőn belül frekvenciaváltó teljesítmény = 315 kW
Teljesítmény és védelem
Átlagos rendelkezésre álló teljesítmény: 29 kW 50°C-on
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 2,5 mm² / AWG 12 hőmérséklet-szabályozó kapcsolóhoz, M12 sínvezeték frekvenciaváltóhoz
Védelem típusa: Termikus védelem frekvenciaváltón keresztül vagy 120°C-os hőmérséklet-szabályozó kapcsolóval
Fizikai jellemzők
Szélesség: 540 mm
Magasság: 1285 mm
Mélység: 1060 mm
Nettó súly: 121 kg
Környezeti feltételek
IP védettségi fokozat: IP23
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi környezeti hőmérséklet: 0...50 °C
Szerelési útmutató
A szükséges minimális távolság minden irányban: 500 mm / 19,7 hüvelyk
