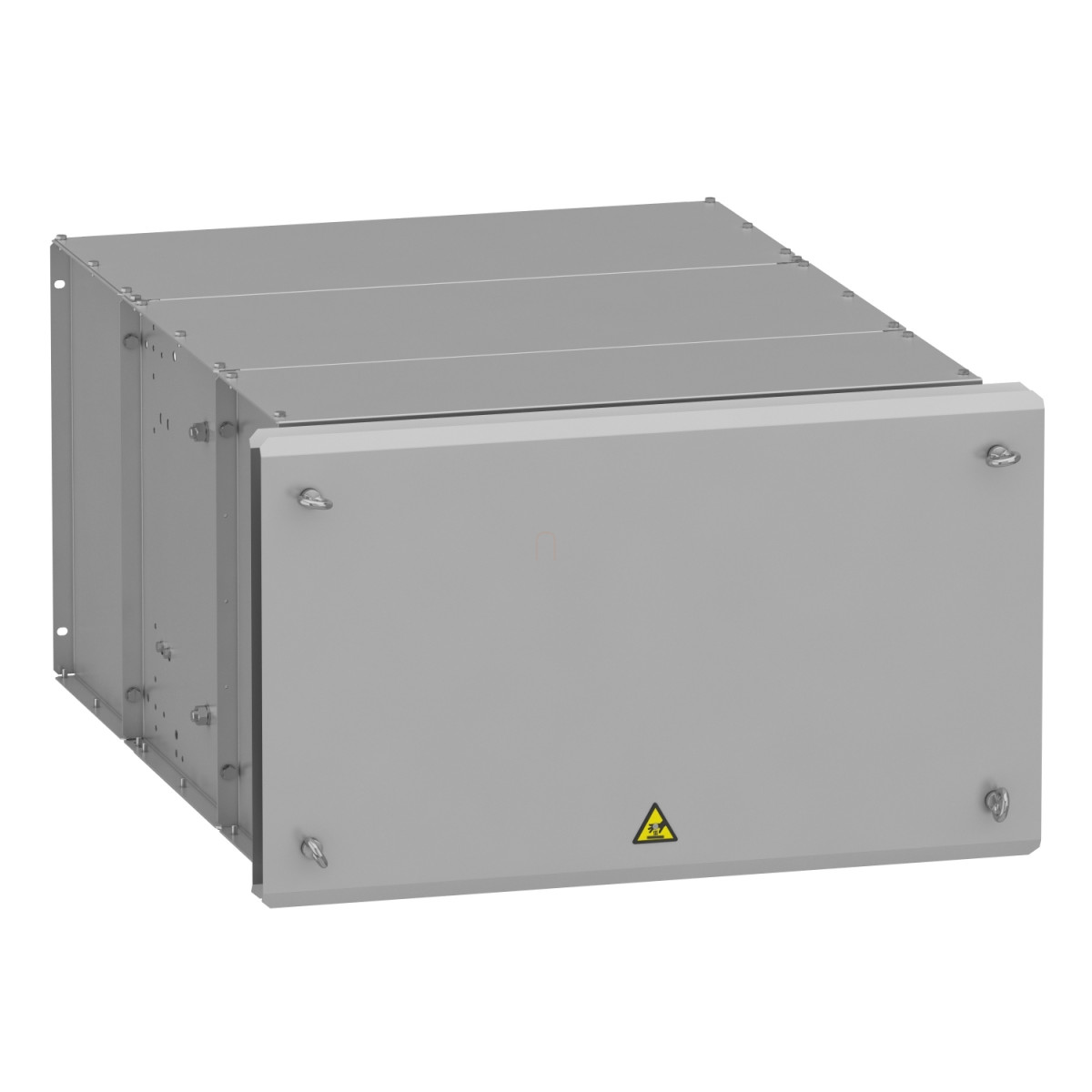

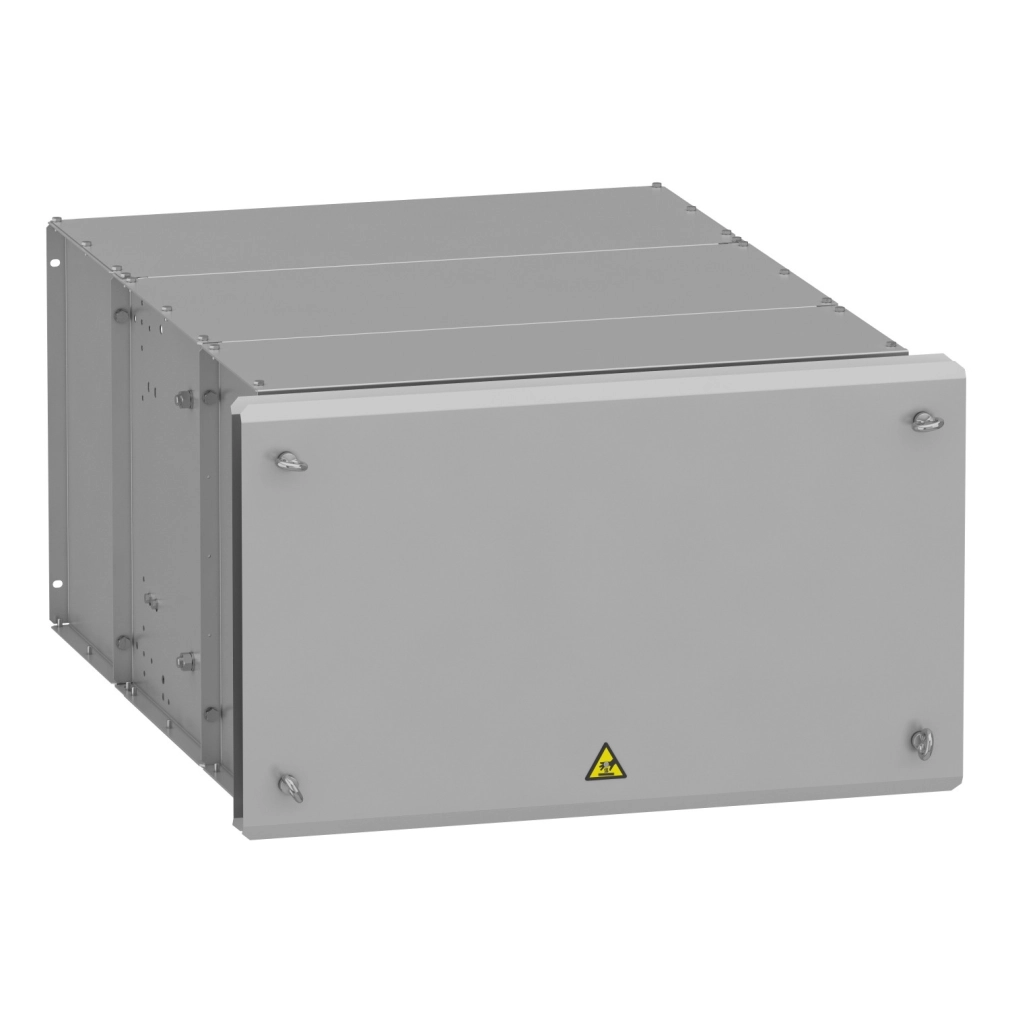

A Schneider Electric VW3A7754 egy magas teljesítményű fékellenállás, amelyet kifejezetten az Altivar frekvenciaváltó-családhoz terveztek. Ez a robusztus fékellenállás ideális megoldást kínál olyan alkalmazásokhoz, ahol gyakori vagy intenzív fékezési ciklusok fordulnak elő, mivel hatékonyan képes elvezetni a motor fékezésekor keletkező energia-többletet. A VW3A7754 modell tökéletesen kompatibilis az Altivar Machine ATV340 és Altivar Process ATV900 sorozatú frekvenciaváltókkal, biztosítva a zökkenőmentes együttműködést és optimális teljesítményt.
A fékellenállás 10 Ohm ellenállásértékkel rendelkezik, és akár 19 kW teljesítmény elnyelésére is képes 50°C környezeti hőmérsékleten. A berendezés különösen alkalmas nehéz üzemi ciklusokhoz, ahol intenzív fékezési igény jelentkezik. Két különböző üzemi ciklusra optimalizálták: képes kezelni 100% fékezési nyomatékkal történő, 54 másodpercnél rövidebb fékezést 120 másodperces cikluson belül, valamint 165% fékezési nyomatékkal történő, 6 másodpercnél rövidebb fékezést ugyancsak 120 másodperces cikluson belül. Ez a sokoldalúság lehetővé teszi, hogy különböző alkalmazási követelményekhez igazodjon, legyen szó akár nagy tehetetlenségű rendszerekről vagy precíziós pozicionálást igénylő berendezésekről.
A Schneider Electric VW3A7754 fékellenállás széles frekvenciaváltó-kompatibilitással rendelkezik, beleértve az ATV930 és ATV950 fali szerelésű változatokat 37, 45 és 90 kW teljesítménnyel (380-480 V-os nehéz ciklusú üzemhez), az ATV340 sorozatot 30, 37 és 75 kW teljesítménnyel (380-480 V-os nehéz ciklusú üzemhez), valamint az ATV930 változatokat 45 és 55 kW teljesítménnyel (500-690 V-os nehéz ciklusú üzemhez), illetve a 60 és 75 lóerős, 600 V-os nehéz ciklusú változatokat. Érdemes megjegyezni, hogy a 75 kW-os ATV340 frekvenciaváltó esetében meghajtónként két ilyen fékellenállás alkalmazása szükséges a megfelelő teljesítmény biztosításához. A termék 24 V DC és 250 V AC névleges üzemi feszültséggel működik, ami tovább bővíti alkalmazási lehetőségeit különböző ipari környezetekben.
A fékellenállás megbízható termikus védelemmel rendelkezik, amely kétféle módon is megvalósítható: a frekvenciaváltón keresztül vagy a 120°C-on működésbe lépő hőmérséklet-szabályozó kapcsoló segítségével. Az elektromos csatlakoztatás terminállal történik, amelynek csatlakozási kapacitása legfeljebb 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz, illetve M12-es rudas vezetékkel a meghajtóhoz. A berendezés IP23 védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít szilárd tárgyak és fröccsenő víz ellen. Üzemi hőmérséklet-tartománya 0-50°C között van, míg tárolási hőmérséklet-tartománya -25 és 70°C között mozog. A megfelelő hűtés és biztonságos működés érdekében minden oldalon legalább 500 mm (19,7 hüvelyk) szabad teret kell biztosítani a fékellenállás körül. A VW3A7754 méretei: 740 mm szélesség, 1035 mm magasság és 485 mm mélység, nettó tömege pedig 71 kg.
Schneider Electric Altivar Process ATV900 - VW3A7754 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 10 Ohm, 19kW, IP23 műszaki adatok
Főbb tulajdonságok
Kompatibilitás: Altivar Machine ATV340, Altivar Process ATV900
Terméktípus: Fékellenállás
Ohm érték: 10 Ohm
Névleges üzemi feszültség [Ue]: 24 V DC, 250 V AC
Kompatibilitás
Kompatibilis frekvenciaváltók: ATV930 fali szerelésű 37 kW 380...480 V nehéz ciklus, ATV930 fali szerelésű 45 kW 380...480 V nehéz ciklus, ATV930 fali szerelésű 90 kW 380...480 V nehéz ciklus, ATV950 fali szerelésű 37 kW 380...480 V nehéz ciklus, ATV950 fali szerelésű 45 kW 380...480 V nehéz ciklus, ATV950 fali szerelésű 90 kW 380...480 V nehéz ciklus
További kompatibilis egységek: ATV340 30 kW 380...480 V nehéz ciklus, ATV340 37 kW 380...480 V nehéz ciklus, ATV340 75 kW 380...480 V nehéz ciklus 2 db meghajtónként, ATV930 45 kW 500...690 V nehéz ciklus, ATV930 55 kW 500...690 V nehéz ciklus, ATV930 60 lóerő 600 V nehéz ciklus, ATV930 75 lóerő 600 V nehéz ciklus
Teljesítmény jellemzők
Üzemi ciklus: Nehéz ciklus (heavy duty) <54 s fékezés 100% fékezési nyomatékkal 120 s ciklusban, Nehéz ciklus (heavy duty) <6 s fékezés 165% fékezési nyomatékkal 120 s ciklusban
Rendelkezésre álló átlagteljesítmény: 19 kW 50 °C-on
Elektromos csatlakoztatás
Csatlakozás típusa: terminál, csatlakozási kapacitás: <= 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz, M12 rudas vezeték a meghajtóhoz
Védelem típusa: Termikus védelem meghajtón keresztül vagy 120 °C-os hőmérséklet-szabályozó kapcsolóval
Méretek
Szélesség: 540 mm
Magasság: 1035 mm
Mélység: 860 mm
Nettó tömeg: 71 kg
Környezeti feltételek
IP védettségi fokozat: IP23
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi környezeti hőmérséklet: 0...50 °C
Szerelés és távolságok
Minimális távolság minden oldalon: >= 500 mm / >= 19,7 hüvelyk
