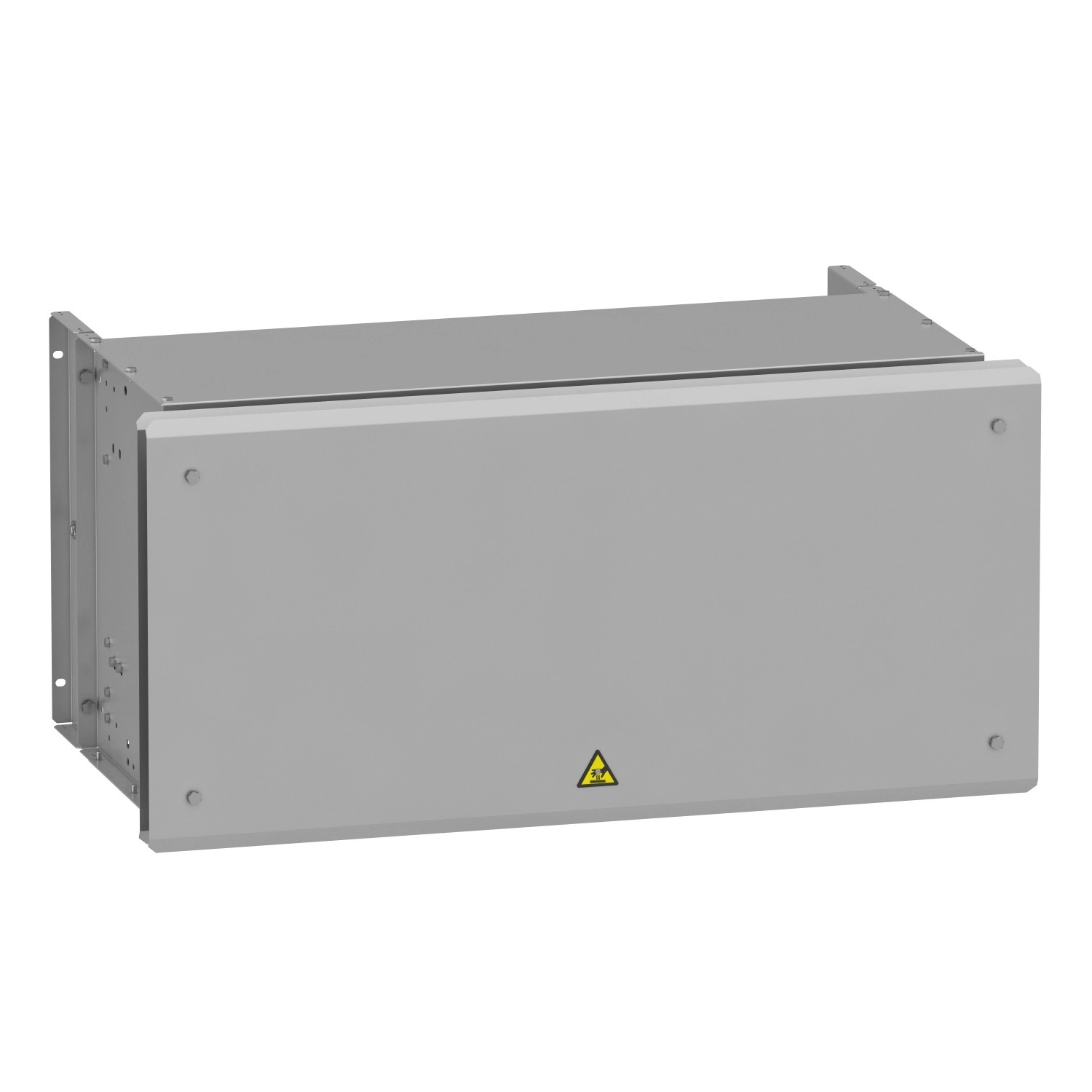

A Schneider Electric Altivar VW3A7753 fékellenállás egy professzionális fékezőellenállás, amely kifejezetten az Altivar Machine ATV340 és Altivar Process ATV900 frekvenciaváltó családokhoz lett tervezve. Ez a kompakt, de nagy teljesítményű komponens optimális megoldást nyújt a frekvenciaváltós hajtásrendszerek fékezési energiájának hatékony elnyelésére és hőenergiává alakítására.
A VW3A7753 fékellenállás 16 Ohm ellenállásértékkel és 14 kW átlagos teljesítménnyel rendelkezik 50°C környezeti hőmérsékleten. A termék IP23 védettséggel készül, ami megfelelő védelmet biztosít por és vízcseppek ellen, így ideális ipari környezetben történő alkalmazásra. A fékellenállás széles működési feszültségtartománnyal rendelkezik: 24 V DC és 250 V AC üzemi feszültségen egyaránt használható, ami tovább növeli felhasználási területét és rugalmasságát.
Ez a fékellenállás különösen ajánlott nagyobb teljesítményű frekvenciaváltókhoz, beleértve az ATV930, ATV950 és ATV340 sorozat számos tagját. Kompatibilis többek között az ATV930 fali telepítésű 18.5 kW, 22 kW és 30 kW 380...480 V-os modelljeivel, az ATV930 fali telepítésű 7.5 kW 200...240 V-os változatával, valamint az ATV950 fali telepítésű 18.5 kW, 22 kW és 30 kW 380...480 V-os modelljeivel. További kompatibilis modellek közé tartoznak az ATV340 15 kW, 18 kW és 22 kW 380...480 V-os frekvenciaváltói, valamint az ATV930 22 kW, 30 kW és 37 kW 500...690 V-os változatai. Az amerikai piacra szánt 600 V-os modellekkel is kompatibilis, beleértve az ATV930 30 hp, 40 hp és 50 hp változatokat. A termék kétféle terhelési ciklusban használható: nehéz terhelési (heavy duty) ciklusban akár 54 másodpercnyi fékezés 100% fékezőnyomatékkal 120 másodperces cikluson belül, vagy 6 másodpercnyi fékezés 165% fékezőnyomatékkal szintén 120 másodperces cikluson belül.
A VW3A7753 fékellenállás pontos méretei: 540 mm szélesség, 605 mm magasság és 1060 mm mélység. A részletes méretrajzok a termékdokumentációban megtalálhatók, és világosan mutatják a készülék szerelési pontjait és szükséges térközöket. A fékellenállás elektromos csatlakoztatása kétféleképpen történhet: a hőmérséklet-szabályozó kapcsolóhoz legfeljebb 2,5 mm²/AWG 12 vezetéken keresztül, míg a frekvenciaváltóhoz M6-os csatlakozórudakon keresztül. A termék hővédelme kétféleképpen biztosítható: a frekvenciaváltón keresztül vagy a beépített, 120 °C-on működésbe lépő hőmérséklet-szabályozó kapcsoló segítségével. A fékellenállás telepítésekor figyelembe kell venni a szükséges szerelési távolságokat, amelyek minden irányban legalább 500 mm-t (19.7 hüvelyket) tesznek ki a megfelelő hűtés biztosítása érdekében. A termék telepítéséhez és bekötéséhez a gyártó részletes kapcsolási rajzokat biztosít mind egyetlen fékellenállás, mind pedig két fékellenállás párhuzamos bekötéséhez, ahol az A1 a frekvenciaváltót vagy külső fékezőegységet, az A2 a fékellenállást, a PA és PB pedig az egyenáramú sín csatlakozási pontjait jelöli.
Schneider Electric Altivar Process ATV900 - VW3A7753 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 16 Ohm, 14kW, IP23 műszaki adatok
Fő jellemzők
Kompatibilis sorozatok: Altivar Machine ATV340, Altivar Process ATV900
Termék típusa: Fékellenállás
Ohmos érték: 16 Ohm
Névleges üzemi feszültség: 24 V DC, 250 V AC
Kompatibilitás
Kompatibilis a következő frekvenciaváltókkal:
- ATV930 fali telepítésű 18.5 kW 380...480 V severe cycle
- ATV930 fali telepítésű 22 kW 380...480 V severe cycle
- ATV930 fali telepítésű 30 kW 380...480 V severe cycle
- ATV930 fali telepítésű 7.5 kW 200...240 V severe cycle
- ATV950 fali telepítésű 18.5 kW 380...480 V severe cycle
- ATV950 fali telepítésű 22 kW 380...480 V severe cycle
- ATV950 fali telepítésű 30 kW 380...480 V severe cycle
- ATV340 15 kW 380...480 V severe cycle
- ATV340 18 kW 380...480 V severe cycle
- ATV340 22 kW 380...480 V severe cycle
- ATV930 22 kW 500...690 V severe cycle
- ATV930 30 kW 500...690 V severe cycle
- ATV930 37 kW 500...690 V severe cycle
- ATV930 30 hp 600 V severe cycle
- ATV930 40 hp 600 V severe cycle
- ATV930 50 hp 600 V severe cycle
Terhelési ciklus
- Severe cycle (heavy duty): <54 s fékezés 100% féknyomatékkal 120 s ciklusban
- Severe cycle (heavy duty): <6 s fékezés 165% féknyomatékkal 120 s ciklusban
Teljesítmény
Átlagos rendelkezésre álló teljesítmény: 14 kW 50 °C-on
Elektromos csatlakozás
- Kapocs, csatlakozási kapacitás: <= 2.5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz
- M6 rúd vezeték a meghajtóhoz
Védelem
Védelem típusa: Hővédelem meghajtón keresztül vagy hőmérséklet-szabályozó kapcsoló 120 °C-on
Méretek
Szélesség: 540 mm
Magasság: 605 mm
Mélység: 1060 mm
Környezeti feltételek
IP védettségi fokozat: IP23
Tárolási környezeti hőmérséklet: -25…70 °C
Üzemi környezeti hőmérséklet: 0…50 °C
Telepítési tudnivalók
A megfelelő telepítéshez minden oldalon legalább 500 mm (19.7 hüvelyk) szabad teret kell biztosítani a megfelelő szellőzés érdekében.
