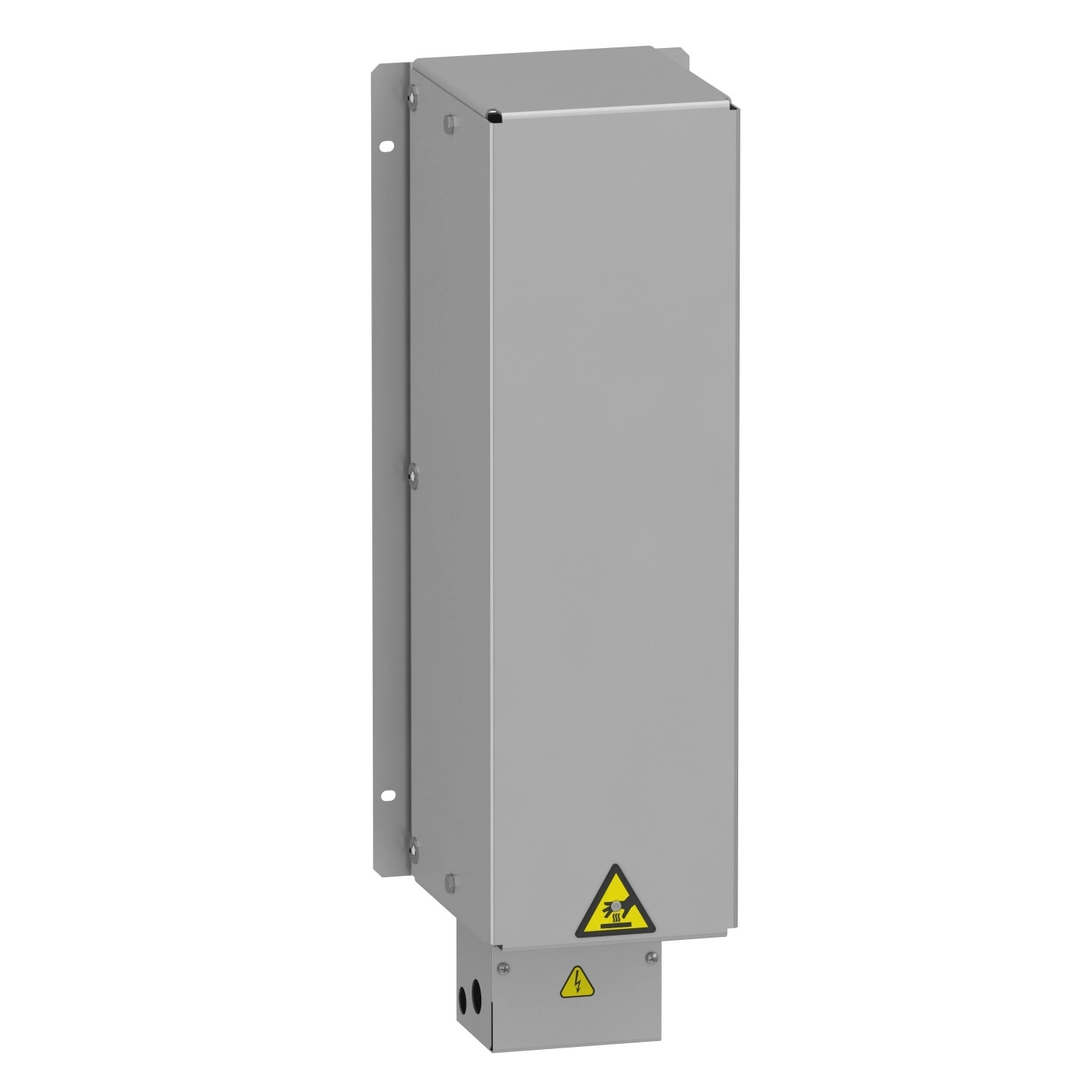

Schneider Electric Altivar Process ATV900 - VW3A7742 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 28 Ohm, 0,5kW, IP20
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A7742 fékellenállás univerzális kompatibilitással büszkélkedhet, hiszen széles körben használható különböző frekvenciaváltó típusokkal. Többek között kompatibilis az ATV930 wall mount 11 kW és 15 kW 380...480 V közepes ciklusú, az ATV950 wall mount 11 kW és 15 kW 380...480 V közepes ciklusú, az ATV930 wall mount 3 kW 200...240 V erős ciklusú, az ATV340 7.5 kW és 11 kW 380...480 V közepes ciklusú, valamint az ATV930 15 kW és 18.5 kW 500...690 V közepes ciklusú változataival. Emellett használható az ATV930 20 hp és 25 hp 600 V közepes ciklusú típusaival is, így a felhasználók széles választékban találhatják meg a számukra megfelelő kombinációt.
Az eszköz különböző terhelési ciklusokra lett optimalizálva, amelyek pontosan meghatározzák a fékezési képességeit. Erős ciklus (nagy terhelés) esetén akár 54 másodpercig is képes 100% fékezési nyomatékkal működni egy 120 másodperces cikluson belül. Közepes ciklus (normál terhelés) esetén 4 másodpercig 135% fékezési nyomatékot biztosít egy 40 másodperces ciklusban. A közepes ciklus (nagy terhelés) variáns 4 másodpercig 165% fékezési nyomatékkal működik 40 másodperces ciklusonként, míg az erős ciklus (nagy terhelés) konfiguráció 6 másodpercig tartó 165% fékezési nyomatékot tesz lehetővé 120 másodperces ciklusonként. Ez a sokoldalúság lehetővé teszi, hogy a fékellenállás különböző alkalmazási területeken is megállja a helyét, a pontos igényeknek megfelelően.
A VW3A7742 fékellenállás műszaki paraméterei kiválóan illeszkednek a modern ipari környezetek követelményeihez. A névleges működési feszültség 24 V DC vagy 250 V AC lehet, és az átlagos rendelkezésre álló teljesítmény 0,96 kW 50 °C-on. Az elektromos csatlakozás terminálokkal történik, melyek maximális vezetékkapacitása a meghajtó esetében 10 mm²/AWG 8, a hőmérséklet-szabályozó kapcsoló esetében pedig 2,5 mm²/AWG 12. A védelmet termikus védelem biztosítja a meghajtón vagy hőmérséklet-szabályozó kapcsolón keresztül, amely 120 °C-nál aktiválódik. Az eszköz IP20 védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt a közvetlen érintkezés ellen, ugyanakkor nem véd por és nedvesség ellen, ezért beltéri használatra ajánlott. A tárolási hőmérséklettartomány -25…70 °C, míg az üzemi hőmérséklettartomány 0…50 °C, ami széles működési feltételeket biztosít különböző környezetekben. A fizikai méretei 190 mm szélesség, 570 mm magasság és 180 mm mélység, a nettó súlya pedig 4,2 kg. Az eszköz felszerelésekor ügyelni kell a megfelelő távolságok betartására: minden irányban legalább 50 mm (1,97 hüvelyk) távolságot kell hagyni a készülék körül, valamint legalább 100 mm (3,93 hüvelyk) távolságot a készülék oldalai és bármilyen akadály között.
Altivar Process ATV900 - VW3A7742 műszaki adatok
Általános jellemzők
Termékcsalád kompatibilitás: Altivar Process ATV900, Altivar Machine ATV340
Termék típusa: Fékellenállás
Ohmikus érték: 28 Ohm
Névleges működési feszültség: 24 V DC, 250 V AC
Kompatibilitás
Variable speed drive ATV930 wall mount 11 kW 380...480 V medium cycle
Variable speed drive ATV930 wall mount 15 kW 380...480 V medium cycle
Variable speed drive ATV950 wall mount 11 kW 380...480 V medium cycle
Variable speed drive ATV950 wall mount 15 kW 380...480 V medium cycle
Variable speed drive ATV930 wall mount 3 kW 200...240 V severe cycle
Variable speed drive ATV340 7.5 kW 380...480 V medium cycle
Variable speed drive ATV340 11 kW 380...480 V medium cycle
Variable speed drive ATV930 15 kW 500...690 V medium cycle
Variable speed drive ATV930 18.5 kW 500...690 V medium cycle
Variable speed drive ATV930 20 hp 600 V medium cycle
Variable speed drive ATV930 25 hp 600 V medium cycle
Működési ciklusok
Erős ciklus (nagy terhelés): <54 s fékezés 100% fékezési nyomatékkal egy 120 s ciklusra
Közepes ciklus (normál terhelés): <4 s fékezés 135% fékezési nyomatékkal egy 40 s ciklusra
Közepes ciklus (nagy terhelés): <4 s fékezés 165% fékezési nyomatékkal egy 40 s ciklusra
Erős ciklus (nagy terhelés): <6 s fékezés 165% fékezési nyomatékkal egy 120 s ciklusra
Teljesítmény és csatlakozások
Átlagos rendelkezésre álló teljesítmény: 0,96 kW 50 °C-on
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 10 mm²/AWG 8 a meghajtóhoz
Hőmérséklet-szabályozó kapcsoló: terminál, csatlakozási kapacitás: <= 2,5 mm²/AWG 12
Védelmi típus: Termikus védelem a meghajtón vagy hőmérséklet-szabályozó kapcsolón keresztül 120 °C-nál
Fizikai jellemzők
Szélesség: 190 mm
Magasság: 570 mm
Mélység: 180 mm
Nettó súly: 4,2 kg
Környezeti feltételek
IP védettségi fokozat: IP20
Környezeti levegő hőmérséklet tároláskor: -25…70 °C
Környezeti levegő hőmérséklet működés közben: 0…50 °C
