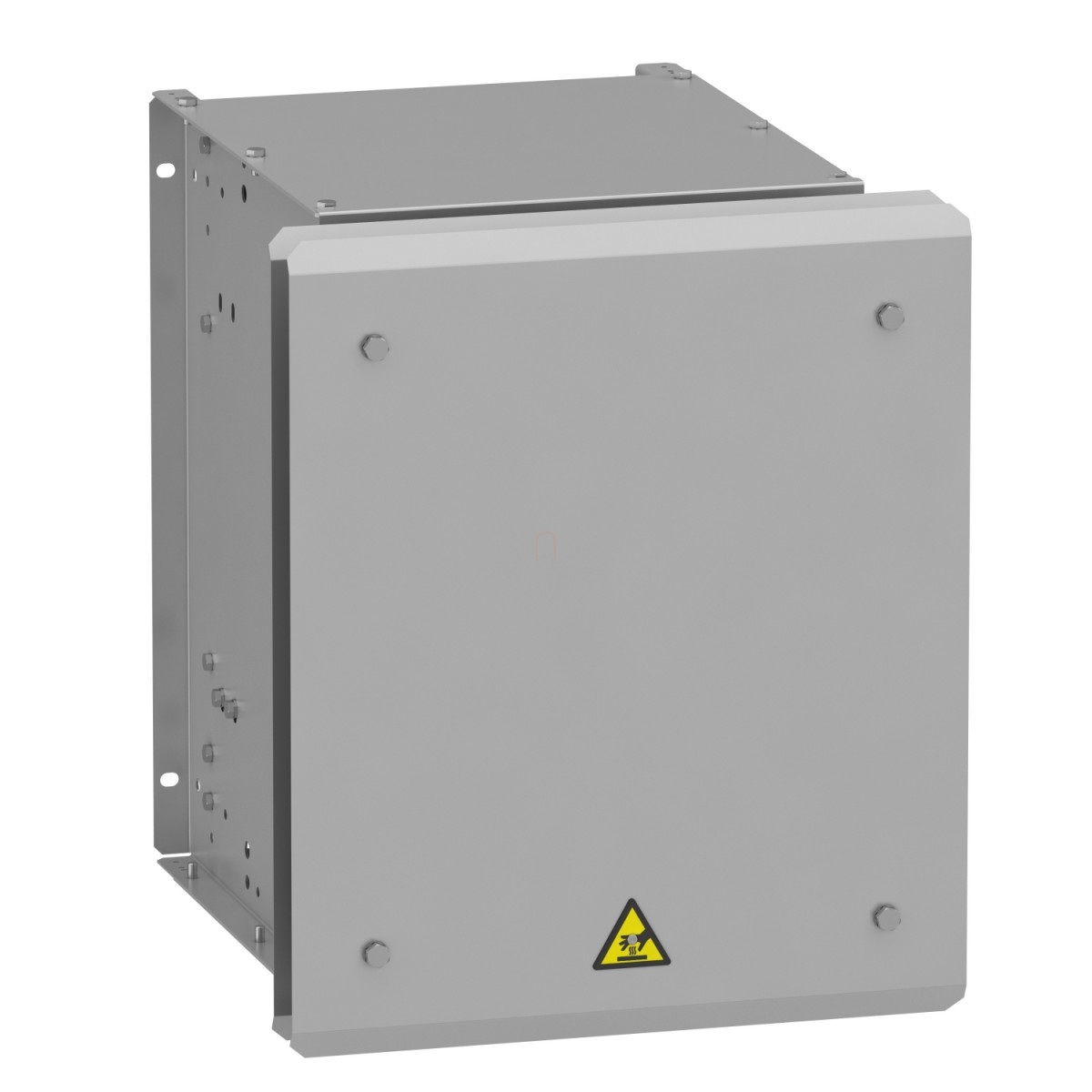

A Schneider Electric VW3A7737 fékellenállás az Altivar Process ATV900 frekvenciaváltó család nélkülözhetetlen kiegészítője, amely lehetővé teszi a motor fékezésekor keletkező energia hatékony elvezetését és hővé alakítását. A 2,5 Ohm ellenállásértékkel és 3,2 kW átlagos teljesítménnyel rendelkező fékellenállás tökéletes választás a nagyobb teljesítményű alkalmazásokhoz, ahol a fékezési ciklusok során jelentős mennyiségű energia keletkezik, amit biztonságosan kell kezelni a frekvenciaváltó védelme érdekében.
Az IP23 védettségi fokozattal ellátott fékellenállás kompatibilis számos Altivar Process ATV930 fali kivitelű frekvenciaváltóval, beleértve a 110 kW, 132 kW, 160 kW és 310 kW teljesítményű modelleket 380-480 V tápfeszültség esetén könnyű ciklus mellett, valamint a 30 kW, 37 kW és 45 kW teljesítményű modelleket 200-240 V tápfeszültségnél mind könnyű, mind közepes ciklus esetén. A VW3A7737 fékellenállás különböző fékezési ciklusokra van méretezve: könnyű ciklus (heavy duty) esetén <0,8 másodperces fékezést tesz lehetővé 150% fékezőnyomatékkal 40 másodperces ciklus alatt, könnyű ciklus (normal duty) esetén <0,8 másodperces fékezést 120% fékezőnyomatékkal 40 másodperces ciklus alatt, közepes ciklus (normal duty) esetén <4 másodperces fékezést 135% fékezőnyomatékkal 40 másodperces ciklus alatt, valamint közepes ciklus (heavy duty) esetén <4 másodperces fékezést 165% fékezőnyomatékkal 40 másodperces ciklus alatt.
A termék kiemelkedő műszaki paraméterekkel rendelkezik, többek között 24 V DC / 250 V AC névleges üzemi feszültséggel és 3,2 kW átlagos rendelkezésre álló teljesítménnyel 50°C-on. Az elektromos csatlakozás a hőmérséklet-szabályozó kapcsoló esetében terminálokkal történik, amelyek csatlakozási kapacitása legfeljebb 2,5 mm² / AWG 12, míg a hajtáshoz M12-es vezetékcsatlakozást biztosít. A termék védelme termikus védelemmel van biztosítva, amely a hajtáson vagy a 120°C-os hőmérséklet-szabályozó kapcsolón keresztül valósul meg. Fizikai méreteit tekintve a fékellenállás szélessége 540 mm, magassága 485 mm, mélysége pedig 450 mm.
A fékellenállás telepítésekor fontos figyelembe venni az adott környezeti feltételeket. Az eszköz 0-50°C közötti környezeti hőmérsékleten működtethető, tárolása -25-70°C között ajánlott. A megfelelő működés biztosításához a telepítés során tartsd be a minimális távolságokat, amelyek minden irányban legalább 500 mm-t (19,7 inch) jelentenek. A VW3A7737 fékellenállás csatlakoztatására a dokumentációban szereplő kapcsolási rajzok szolgálnak útmutatóként, amelyek mind egy darab fékellenállás, mind két fékellenállás alkalmazásának esetére kiterjednek. A rajzok jelölik az A1 (hajtás vagy külső fékezőegység), A2 (fékellenállás), valamint a PA és PB (egyenáramú busz) csatlakozási pontokat, így a szakszerű telepítés könnyedén kivitelezhető.
Schneider Electric Altivar Process ATV900 - VW3A7737 - frekvenciaváltó kiegészítő, fékellenállás ATV900 frekvenciaváltóhoz műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar
Kompatibilitás: Altivar Process ATV900
Terméktípus: Fékellenállás
Ohmos érték: 2,5 Ohm
Névleges üzemi feszültség [Ue]: 24 V DC, 250 V AC
Kompatibilitás
Kompatibilis termékek: ATV930 fali kivitelű frekvenciaváltók különböző teljesítménytartományokban:
- ATV930 fali kivitelű 110 kW 380...480 V könnyű ciklus
- ATV930 fali kivitelű 132 kW 380...480 V könnyű ciklus
- ATV930 fali kivitelű 160 kW 380...480 V könnyű ciklus
- ATV930 fali kivitelű 30 kW 200...240 V könnyű ciklus
- ATV930 fali kivitelű 37 kW 200...240 V könnyű ciklus
- ATV930 fali kivitelű 45 kW 200...240 V könnyű ciklus
- ATV930 fali kivitelű 30 kW 200...240 V közepes ciklus
- ATV930 fali kivitelű 37 kW 200...240 V közepes ciklus
- ATV930 fali kivitelű 45 kW 200...240 V közepes ciklus
- ATV930 fali kivitelű 310 kW 380...480 V könnyű ciklus (2 darab meghajtónként)
Működési ciklusok
Könnyű ciklus (heavy duty): <0,8 s fékezés 150% fékezőnyomatékkal 40 s ciklusra
Könnyű ciklus (normal duty): <0,8 s fékezés 120% fékezőnyomatékkal 40 s ciklusra
Közepes ciklus (normal duty): <4 s fékezés 135% fékezőnyomatékkal 40 s ciklusra
Közepes ciklus (heavy duty): <4 s fékezés 165% fékezőnyomatékkal 40 s ciklusra
Teljesítmény
Átlagos rendelkezésre álló teljesítmény: 3,2 kW 50 °C-on
Elektromos csatlakozás
Terminál, csatlakozási kapacitás: <= 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz
M12 vezetékcsatlakozás a hajtáshoz
Védelem
Védelmi típus: Termikus védelem hajtáson vagy hőmérséklet-szabályozó kapcsolón keresztül 120 °C-on
Fizikai méretek
Szélesség: 540 mm
Magasság: 485 mm
Mélység: 450 mm
Nettó súly: 21 kg
Környezeti feltételek
IP védettségi fokozat: IP23
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi környezeti hőmérséklet: 0...50 °C
Méretek részletesen
Méretek mm-ben:
A: 330, B: 485, C: 485, A1: 310, C1: 380, A2: 450, C2: 540, Ø: 9 x 12
Méretek inch-ben:
A: 12,99, B: 19,09, C: 19,09, A1: 12,20, C1: 14,96, A2: 17,71, C2: 21,26, Ø: 0,35 x 0,47
Telepítés és távolságok
Minimális távolság minden irányban: >= 500 mm / >= 19,7 inch
