Az Altivar Process ATV600 sorozat ATV650 típusú frekvenciaváltója ipari és közüzemi alkalmazásokhoz készült, különösen folyamatirányítási és épületgépészeti rendszerekhez. Az ATV650U55N4 modell egy 5,5 kW-os standard kivitelű eszköz, mely 400-480 V között üzemeltetett aszinkron és szinkronmotorok vezérlésére egyaránt alkalmas. A készülék IP55 védettséggel rendelkezik, ami fokozott védelmet biztosít por és nedvesség ellen, így kiválóan megfelel ipari környezetben történő használatra.
A készülék egyik kiemelkedő tulajdonsága a rugalmas kommunikációs képesség: egyidejűleg támogatja az Ethernet, Modbus soros és Modbus TCP protokollokat, így könnyen integrálható meglévő vezérlési rendszerekbe. A PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink és Profibus DP V1 opcionális kommunikációs modulokkal tovább bővíthető. A bővítőkártyákkal analóg és digitális I/O funkciók is kiegészíthetők, ami tovább növeli a készülék alkalmazhatóságát különböző vezérlési feladatokban.
A frekvenciaváltó két üzemmódban használható: normal duty módban 5,5 kW (7,5 LE) teljesítményű, míg heavy duty módban 4 kW (5 LE) teljesítményű motorok hajtására alkalmas. A névleges kimeneti áram normal duty esetén 12,7 A, heavy duty esetén pedig 7,2 A 4 kHz-es kapcsolási frekvencián. A készülék kimeneti frekvenciatartománya 0,1-500 Hz, ami széles fordulatszám-szabályozási tartományt biztosít. Különböző motortípusokhoz optimalizált vezérlési profilokkal rendelkezik, beleértve az állandó nyomaték, optimalizált nyomaték és változó nyomaték üzemmódokat aszinkron motoroknál, valamint speciális vezérlési algoritmusokat szinkron reluktancia motorokhoz és állandó mágneses szinkronmotorokhoz.
A biztonságot a beépített STO (Safe Torque Off) funkció garantálja, amely SIL 3 biztonsági szintnek felel meg. A készülék többféle védelmi funkcióval is rendelkezik, például motor túlterhelés, rövidzárlat, földzárlat, túlfeszültség, alulfeszültség elleni védelem, túlmelegedés elleni védelem, fáziskiesés elleni védelem, hogy csak a legfontosabbakat említsük. A frekvenciaváltó EMC szűrője 50 m vezetékhosszig IEC 61800-3 C2 kategóriának, 150 m vezetékhosszig pedig IEC 61800-3 C3 kategóriának megfelelő zavarvédelmet biztosít.
A készülék méretei 264 mm (szélesség) x 678 mm (magasság) x 272 mm (mélység), súlya 10,7 kg. Falra szerelhető kivitelben készül, és a telepítéskor minden irányban megfelelő szellőzési távolságot kell biztosítani: felül és alul minimum 100 mm-t, oldalt pedig legalább 10 mm-t. A frekvenciaváltó működési hőmérséklet-tartománya -15°C és +40°C között van teljes terhelésnél, 40°C és 50°C között pedig teljesítménycsökkenéssel üzemeltethető. A megengedett maximális relatív páratartalom 5-95% (kondenzáció nélkül).

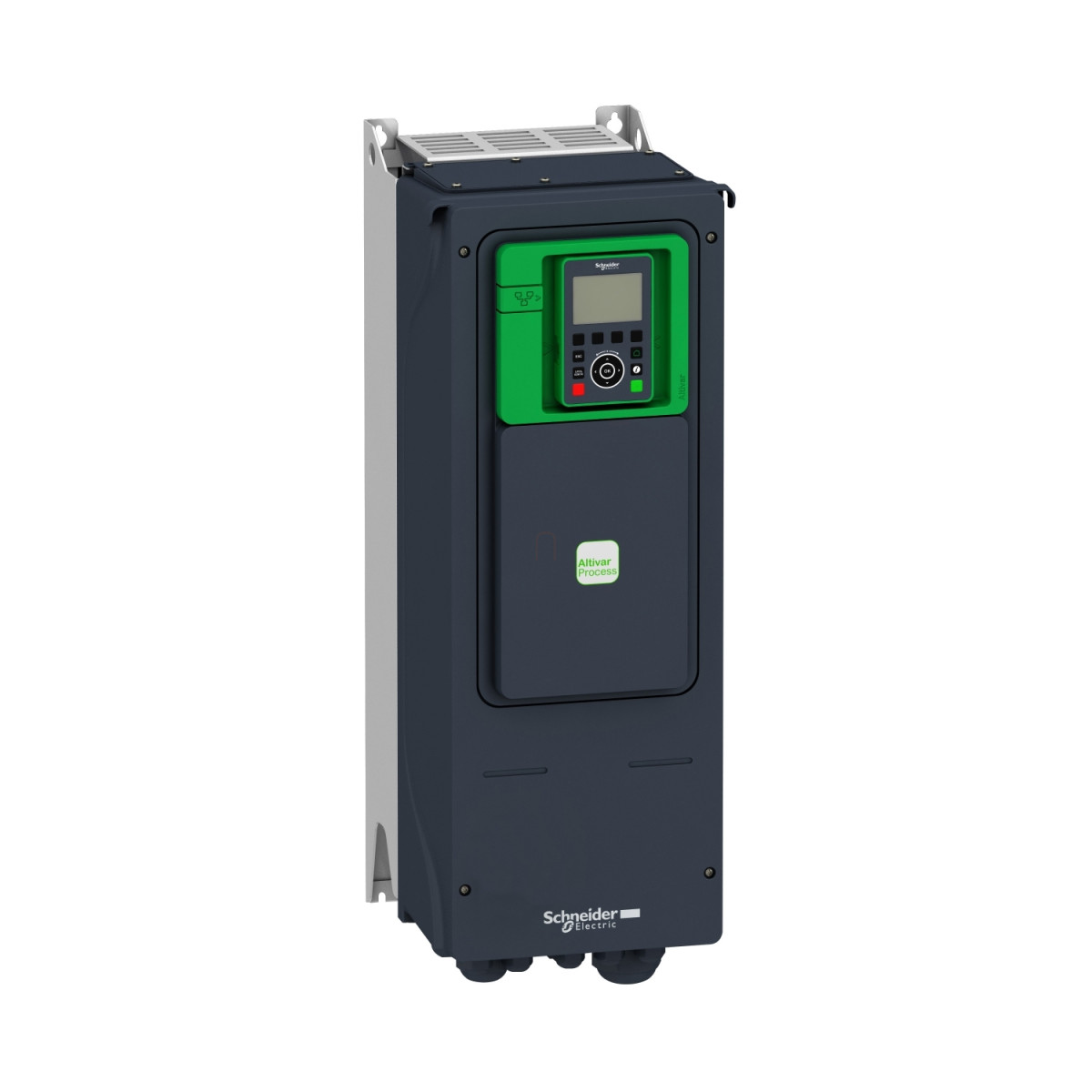

Schneider Electric Altivar Process ATV650 - ATV650U55N4 - frekvenciaváltó, 5,5kW, 3f, 400VAC, IP55, falra szerelhető műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Típus: ATV650
Változat: Standard verzió
Speciális alkalmazás: Folyamatirányítás és közművek
Termék típusa: Frekvenciaváltó
Szerelési mód: Falra szerelhető
Villamos jellemzők
Névleges tápfeszültség: 380-480 V, -15...+10%
Hálózati fázisszám: 3 fázis
Hálózati frekvencia: 50...60 Hz, ±5%
Névleges kimeneti áram: 12,7 A
Motorteljesítmény kW-ban: 4 kW (heavy duty), 5,5 kW (normal duty)
Motorteljesítmény LE-ben: 5 LE (heavy duty), 7,5 LE (normal duty)
Hálózati áram: 6,7 A 480 V-nál (normal duty), 6 A 380 V-nál (heavy duty), 5,4 A 480 V-nál (heavy duty), 10,4 A 380 V-nál (normal duty)
Folyamatos kimeneti áram: 7,2 A 4 kHz-nél (heavy duty), 12,7 A 4 kHz-nél (normal duty)
Frekvenciaváltó kimeneti frekvencia: 0,1-500 Hz
Látszólagos teljesítmény: 4,5 kVA 480 V-nál (heavy duty), 7,6 kVA 480 V-nál (normal duty)
Maximális kimeneti feszültség: 480 V
Vezérlés és kommunikáció
Kommunikációs protokollok: Ethernet, Modbus soros, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS-485
Átviteli sebesség: 10/100 Mbps (Ethernet), 4800/9600/19200/38400 bps (RS-485)
Diszkrét bemenetek száma: 8
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Védelmi funkciók
IP védettségi fokozat: IP55 (IEC 60529 és IEC 61800-5-1 szerint)
EMC szűrő: Beépített, 50 m-ig IEC 61800-3 C2 kategória szerint, 150 m-ig IEC 61800-3 C3 kategória szerint
Biztonsági funkció: STO (biztonságos nyomatéklekapcsolás), SIL 3
Mechanikai jellemzők
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 272 mm
Nettó tömeg: 10,7 kg
Környezeti feltételek
Hűtés típusa: Kényszerített konvekció
Üzemi hőmérséklet: -15...40 °C (teljes terheléssel), 40...50 °C (derating-gel)
Üzemi magasság: ≤ 1000 m (teljes terheléssel), 1000...4800 m (100 m-enként 1% áramcsökkentéssel)
Üzemi pozíció: Függőleges ±10°
Relatív páratartalom: 5...95% (kondenzáció nélkül)
