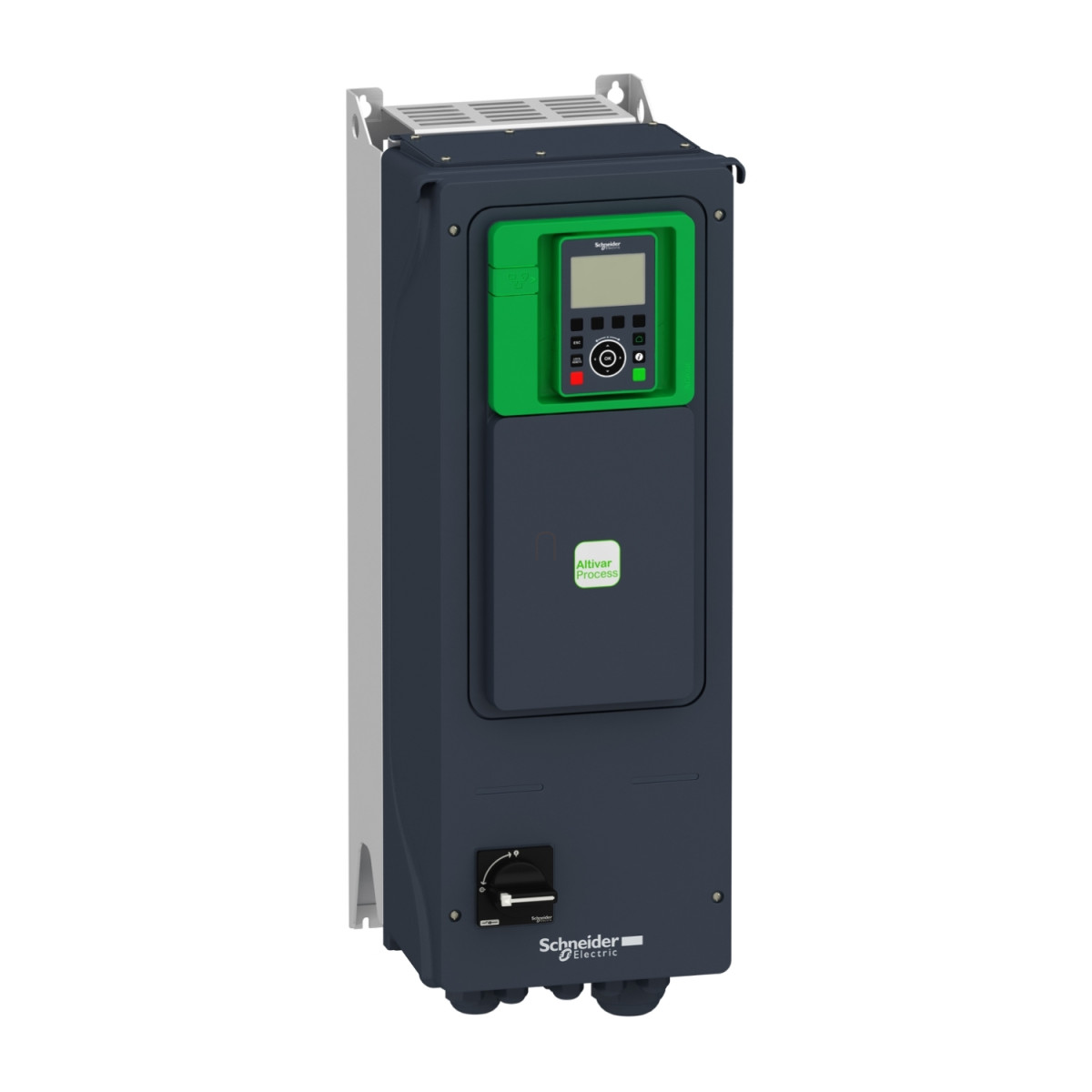

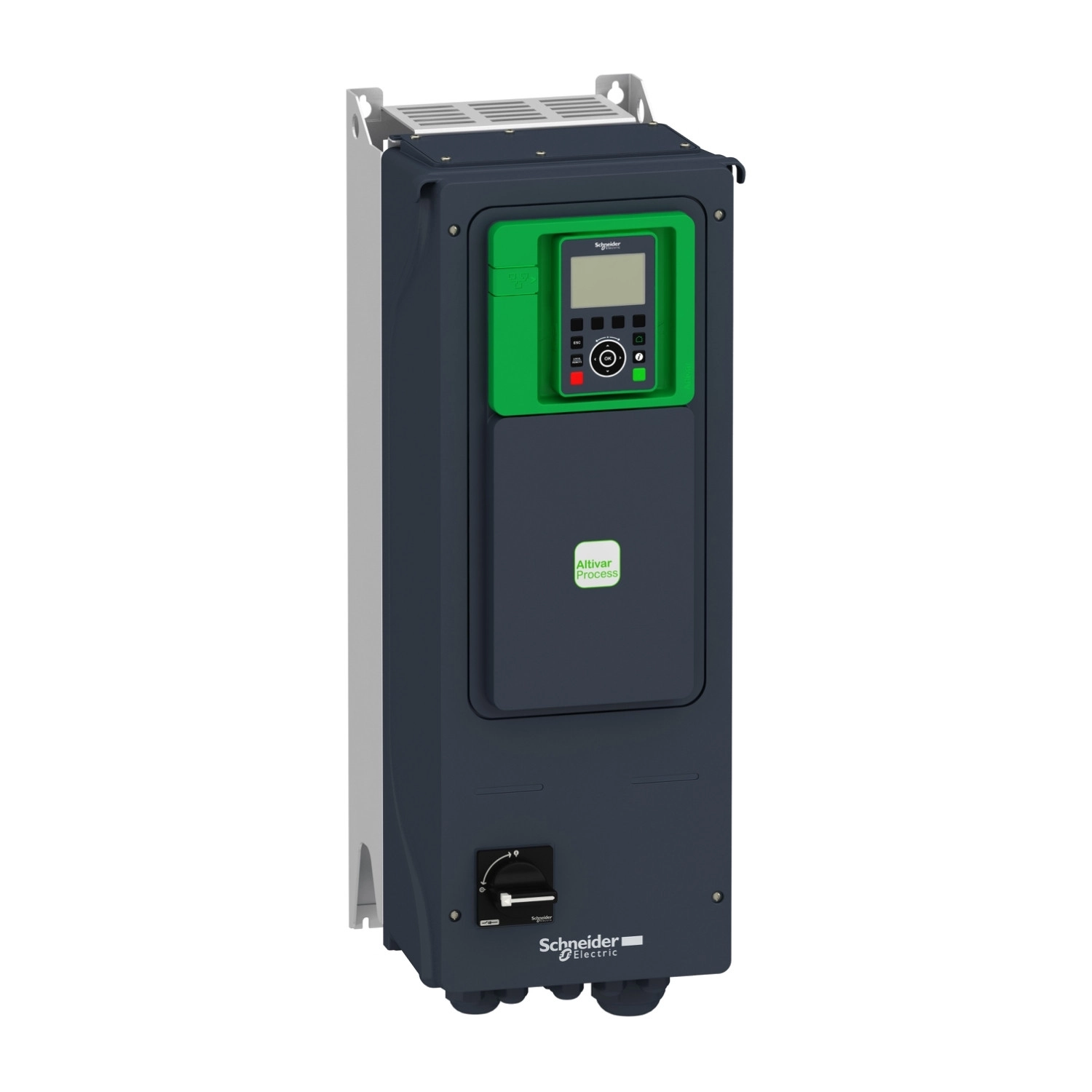

Az Altivar Process ATV650U30N4E egy 3kW-os, IP55 védettségű frekvenciaváltó a Schneider Electric-től, amely folyamat- és közműalkalmazásokhoz lett kifejlesztve. Ez a falra szerelhető kivitelű eszköz rendelkezik beépített szakaszoló kapcsolóval, és kifejezetten megbízható működést biztosít változatos ipari környezetben.
Az ATV650U30N4E frekvenciaváltó 380-480V-os 3 fázisú hálózatra köthető, és névleges kimeneti árama 7,2A normál terhelés esetén. A készülék rendkívül sokoldalú, mivel egyaránt használható aszinkron és szinkron motorok vezérlésére is, beleértve az állandó mágneses és a szinkron reluktancia motorokat is. A változtatható fordulatszám 0,1-től 500 Hz-ig terjed, ami rendkívül széles működési tartományt jelent.
Kommunikációs lehetőségei kiemelkedőek: alapkiépítésben tartalmaz Modbus TCP, Ethernet és soros Modbus protokollokat, továbbá bővíthető számos opcióval, mint például PROFINET, DeviceNet, CANopen vagy BACnet kommunikációs modulokkal. Ezek a tulajdonságok tökéletesen illeszkednek a modern ipari hálózatokhoz és automatizálási rendszerekhez.
A készülék IP55-ös védettségi szintje kiváló védelmet nyújt por és nedvesség ellen, így alkalmas akár mostoha körülmények között történő üzemeltetésre is. A beépített EMC szűrő megfelel az IEC 61800-3 szabványnak, C2 kategóriában 50 méteres, C3 kategóriában 150 méteres kábelhosszúságig biztosítva a zavarmentes működést. A hűtés kényszerkonvekcióval történik, ami hatékony hőelvezetést biztosít.
Az ATV650U30N4E frekvenciaváltó különösen ajánlott élelmiszeripari, bányászati, olaj- és gázipari, valamint víz- és szennyvízkezelési alkalmazásokhoz. Kiválóan használható szivattyúk, ventilátorok, kompresszorok és szállítószalagok vezérlésére. Az eszköz figyelemre méltó funkciója a STO (Safe Torque Off) biztonsági funkció, amely megfelel a SIL 3 biztonsági integritási szintnek, így fokozottan biztonságos működést tesz lehetővé.
A Schneider Electric Altivar Process ATV650U30N4E frekvenciaváltó kiemelkedő be- és kimeneti opciókkal rendelkezik. 8 digitális bemenete, 3 analóg bemenete (amelyek szoftveresen konfigurálhatók feszültség vagy áram jelre), 2 analóg kimenete és 3 relé kimenete van. A DI7, DI8 impulzusbemenetként is programozható 0-30kHz tartományban. Az eszköz külső és belső tápellátást is biztosít a vezérlőbemenetekhez, valamint pozitív és negatív logikával (source/sink) is működtethető.
A fejlett vezérlési lehetőségek között megtalálható a konstans nyomaték, az optimalizált nyomaték mód és a változó nyomaték szabályozás is. A gyorsulás és lassulás lineárisan állítható 0,01-9999 másodperc között. A motorcsúszás kompenzálása beállítható, elnyomható vagy akár automatikus is lehet a terheléstől függően. A kapcsolási frekvencia 2-12 kHz között állítható, névlegesen 4 kHz.
A készülék kompakt méretekkel rendelkezik: 264 mm széles, 678 mm magas és 300 mm mély, súlya mindössze 10,6 kg. Üzemi hőmérséklet-tartománya -15°C és +40°C között van további derálás nélkül, de egészen 50°C-ig használható teljesítménycsökkentéssel. Az 1000 méteres tengerszint feletti magasságig történő üzemeltetés nem igényel derátolást, de akár 4800 méterig is használható megfelelő teljesítménycsökkentés mellett.
Schneider Electric Altivar Process ATV650 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék: ATV650U30N4E
Alkalmazási terület: Folyamat és közművek
Eszköz típusa: Frekvenciaváltó
Változat: Szakaszoló kapcsolóval
Rövid megnevezés: ATV650
Szerelési mód: Fali rögzítés
Kommunikáció
Kommunikációs portok: Modbus TCP, Ethernet, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS485
Átviteli sebesség: 10, 100 Mbps (Ethernet), 4800, 9600, 19200, 38.4 kbps (soros)
Adatátviteli keret: RTU
Címek száma: 1...247 Modbus soros esetén
Adatátviteli mód: Félduplex, teljes duplex, autonegotiaton (Ethernet/Modbus TCP)
Villamos jellemzők
Névleges tápfeszültség: 380...480 V (-15...+10%)
Hálózati fázisok száma: 3 fázis
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Tápfrekvencia: 50...60 Hz
Névleges kimeneti áram: 7,2 A
Motor teljesítmény: 2,2 kW (heavy duty), 3 kW (normal duty)
Motor teljesítmény LE-ben: 3 LE (heavy duty)
Hálózati áram: 5,1 A 480 V-nál (normal duty), 4,5 A 380 V-nál (heavy duty), 4 A 480 V-nál (heavy duty), 5,8 A 380 V-nál (normal duty)
Folyamatos kimeneti áram: 5,6 A 4 kHz-en heavy duty esetén, 7,2 A 4 kHz-en normal duty esetén
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2...12 kHz állítható, 4...12 kHz terhelésfüggő derating-gel
Névleges kapcsolási frekvencia: 4 kHz
Maximális kimeneti feszültség: 480 V
Látszólagos teljesítmény: 3,3 kVA 480 V-nál (heavy duty), 4,2 kVA 480 V-nál (normal duty)
Ki- és bemenetek
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 31,5 kOhm, felbontás 12 bit
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Védelmi funkciók
IP védettségi fokozat: IP55 az IEC 60529 és IEC 61800-5-1 szerint
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típusok: Motor fázisszakadás, hőmérséklet védelem, túláram, túlfeszültség, földzárlat, rövidzár, túlsebesség
Mechanikai jellemzők
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 300 mm
Hűtés módja: Kényszerkonvekciós
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...40 °C (derálás nélkül), 40...50 °C (derálási tényezővel)
Üzemi tengerszint feletti magasság: <= 1000 m derálás nélkül, 1000...4800 m áramerősség-csökkenés 1% / 100 m
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Zajszint: 52 dB
