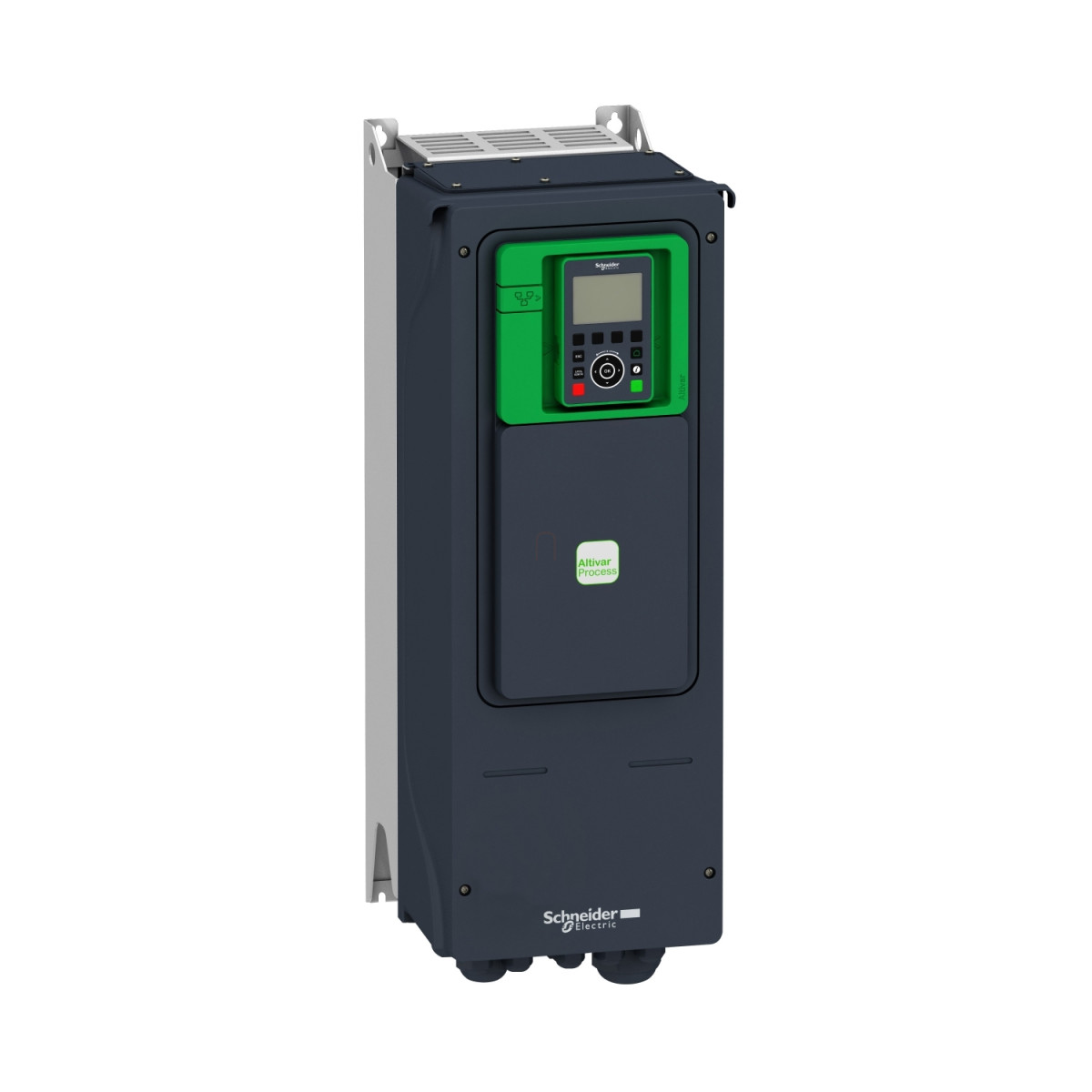

Az Altivar Process ATV650U30N4 egy rendkívül sokoldalú, falra szerelhető frekvenciaváltó a Schneider Electric kínálatából, amely kifejezetten a folyamatirányítási és közműalkalmazások számára lett kifejlesztve. Ez a 3 kW-os teljesítményű eszköz 380-480 V-os háromfázisú hálózatról üzemeltethető, és kiváló védelemmel rendelkezik az IP55-ös védettségi besorolásnak köszönhetően, ami különösen alkalmassá teszi ipari környezetben történő alkalmazásra.
Az ATV650U30N4 frekvenciaváltó kiemelkedő képességekkel rendelkezik mind aszinkron, mind szinkronmotorok vezérlésére. Többféle vezérlési profilt kínál, beleértve az állandó nyomatékú szabványos, optimalizált nyomatékú, változó nyomatékú szabványos, valamint a szinkron reluktancia motoros és állandó mágneses motoros üzemmódokat. A készülék 0,1-500 Hz közötti kimeneti frekvenciát biztosít, és fejlett motorcsúszás-kompenzációval rendelkezik, amely a terheléstől függően automatikusan beállítható vagy akár ki is kapcsolható.
A kommunikációs lehetőségek tekintetében az eszköz rendkívül rugalmas: beépített Modbus soros és Ethernet interfészekkel rendelkezik, valamint különböző kommunikációs modulokkal bővíthető, mint például PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen, BACnet MS/TP és Ethernet Powerlink. Ez a sokoldalúság lehetővé teszi a frekvenciaváltó zökkenőmentes integrálását szinte bármilyen ipari automatizálási rendszerbe.
A készülék számos be- és kimeneti lehetőséget kínál: 8 digitális bemenettel (ebből kettő impulzusbemenetként is konfigurálható 30 kHz-ig), 3 analóg bemenettel (feszültség- vagy árambemenetként konfigurálható) és 2 analóg kimenettel rendelkezik. Emellett 3 relékimenet is található rajta, amelyek különböző funkciókra programozhatók. A beépített biztonsági funkciók között megtalálható a STO (Safe Torque Off) SIL 3 szintű védelem.
Az ATV650U30N4 két különböző üzemmódban használható: normál terhelés esetén 3 kW, nagy terhelés esetén 2,2 kW motorteljesítményt biztosít. A névleges kimeneti áram normál üzemmódban 7,2 A, nagy terhelésű üzemmódban 4 A, 4 kHz kapcsolási frekvencia mellett. A készülék ideiglenesen akár 50-60%-kal magasabb áramot is biztosíthat 60 másodpercen keresztül. A kapcsolási frekvencia 2-12 kHz között állítható, ami lehetővé teszi a motor zajszintjének optimalizálását.
A készülék kényszerített légáramlással hűtött, és széles hőmérsékleti tartományban üzemeltethető: -15 °C-tól +40 °C-ig teljes terheléssel, valamint +40 °C-tól +50 °C-ig teljesítménycsökkentéssel. Tengerszint feletti magasság szempontjából 1000 méterig teljes terheléssel, 1000-4800 méter között pedig 100 méterenként 1%-os áramcsökkentéssel használható.
Az ATV650U30N4 frekvenciaváltó számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, UL, CSA, ABS, DNV-GL, Bureau Veritas, TÜV tanúsítványokat, valamint ATEX 2/22 zóna minősítést. Megfelel az IEC 61800-3 környezet 1 kategória C2 és környezet 2 kategória C3 EMC előírásoknak, integrált EMC szűrővel, amely 50 méterig C2 kategória, 150 méterig C3 kategória szerinti megfelelést biztosít.
Schneider Electric Altivar Process ATV650 - ATV650U30N4 - frekvenciaváltó műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Process ATV600
Termék típusa: Frekvenciaváltó
Változat: Standard verzió
Rövid terméknév: ATV650
Szerelési mód: Falra szerelhető
Tápfeszültség: 380...480 V (-15...+10%)
Névleges kimeneti áram: 7,2 A
IP védettség: IP55 az IEC 60529 és IEC 61800-5-1 szerint
Teljesítmény jellemzők
Motorteljesítmény: 2,2 kW (nagy terhelés), 3 kW (normál terhelés)
Bemeneti áram: 3,8 A 480 V-nál (normál terhelés), 3,1 A 380 V-nál (nagy terhelés), 2,9 A 480 V-nál (nagy terhelés), 5,8 A 380 V-nál (normál terhelés)
Folyamatos kimeneti áram: 4 A 4 kHz-en nagy terhelés esetén, 7,2 A 4 kHz-en normál terhelés esetén
Kimeneti frekvencia: 0,1...500 Hz
Biztonsági funkció: STO (safe torque off) SIL 3
Hűtés típusa: Kényszerített légáramlás
Kommunikáció
Kommunikációs protokoll: Modbus soros, Ethernet
Átviteli sebesség: 10, 100 Mbit/s (Ethernet), 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps (Modbus)
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Be- és kimenetek
Digitális bemenetek száma: 8
Digitális bemenetek típusa: DI7, DI8 impulzusbemenetként programozható: 0...30 kHz, 24 V DC (≤ 30 V)
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 31,5 kOhm, felbontás 12 bit vagy áram: 0...20 mA, impedancia: 250 Ohm, felbontás 12 bit
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Fizikai jellemzők
Méretek (szélesség x magasság x mélység): 264 mm x 678 mm x 272 mm
Nettó tömeg: 10,6 kg
Környezeti feltételek
Üzemi hőmérséklet: -15...40 °C (csökkentés nélkül), 40...50 °C (teljesítménycsökkentéssel)
Üzemi magasság: ≤ 1000 m csökkentés nélkül, 1000...4800 m 100 m-enként 1% áramcsökkentéssel
Relatív páratartalom: 5...95% lecsapódás nélkül
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Zajszint: 52 dB a 86/188/EEC szerint
