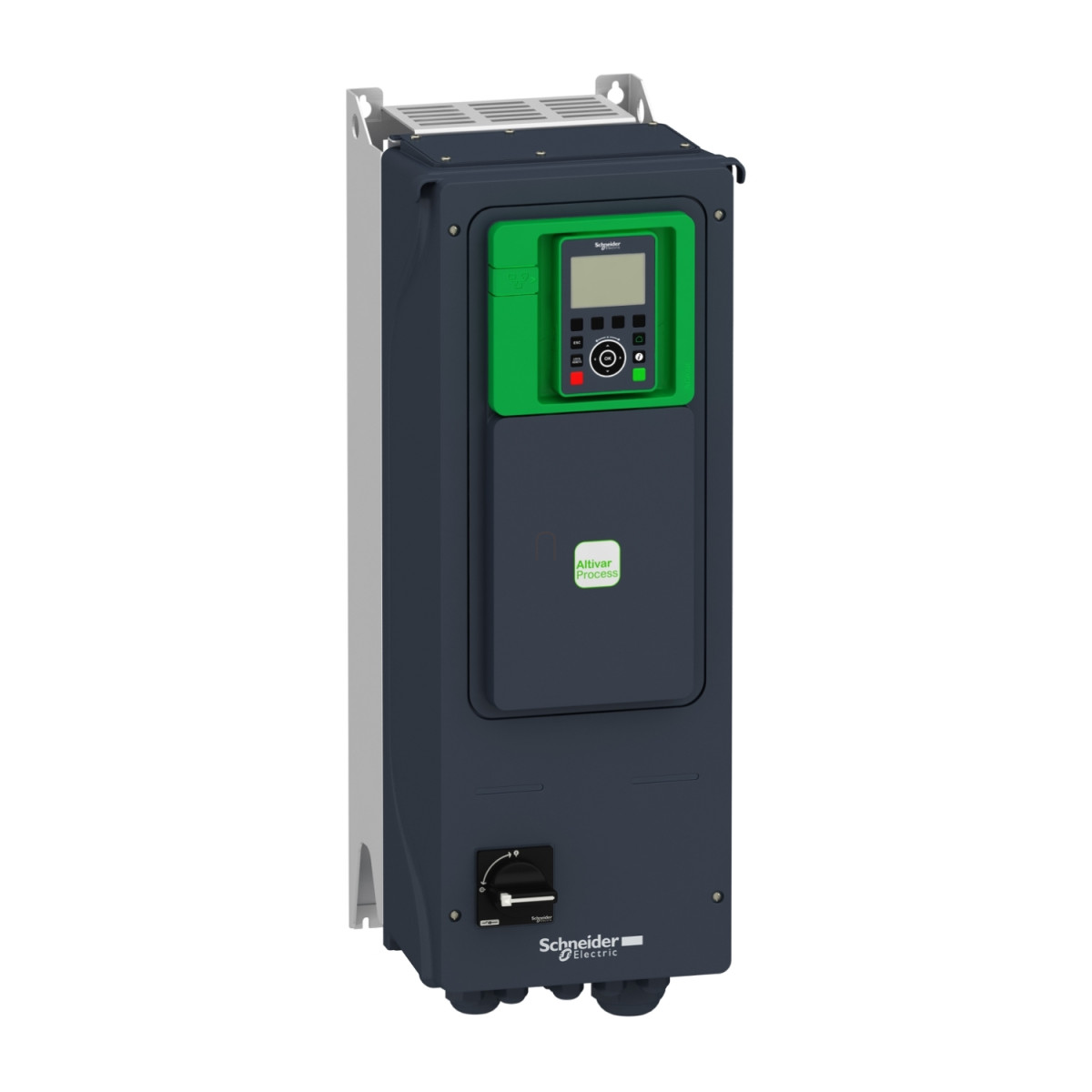

Az Altivar Process ATV600 sorozatba tartozó ATV650U15N4E egy sokoldalú, 1,5kW teljesítményű frekvenciaváltó, amelyet a Schneider Electric kifejezetten ipari folyamatok és közművek számára fejlesztett ki. Ez a falra szerelhető, IP55 védettségű készülék 380-480V-os háromfázisú hálózatról üzemeltethető és kiemelkedő védelemmel rendelkezik a por és nedvesség ellen, ami ideálissá teszi kültéri vagy nehéz környezeti feltételek melletti alkalmazásokhoz.
Az ATV650U15N4E integrált szakaszoló kapcsolóval rendelkezik, ami jelentősen megkönnyíti a telepítést és karbantartást, hiszen nincs szükség külön leválasztó elemre. A készülék kommunikációs lehetőségei is kiemelkedőek: alapkivitelben Modbus soros port és Ethernet interfész található rajta, de opcionálisan bővíthető többek között PROFINET, DeviceNet, CANopen és számos más ipari kommunikációs modullal is.
A frekvenciaváltó képes mind aszinkron, mind szinkron motorok vezérlésére, normál üzemmódban 4A névleges kimeneti árammal, nehéz terheléses alkalmazásoknál pedig 2,2A áramerősséggel. A kimeneti frekvencia 0,1-től egészen 500Hz-ig terjedhet, ami rendkívül széles alkalmazási területet tesz lehetővé. Az eszköz képes konstans nyomaték, optimalizált nyomaték és változó nyomaték vezérlési profilokkal működni, továbbá támogatja a szinkron reluktancia motorokat és állandó mágneses motorokat is.
Biztonsági szempontból kiemelkedő a beépített STO (Safe Torque Off) funkció, amely SIL3 biztonsági szintet biztosít. Az eszköz számos védelemmel rendelkezik, például túlmelegedés, túláram, rövidzárlat, túlfeszültség és motorfázis-szakadás ellen. A beépített EMC szűrő 50 méteres kábelhosszig az IEC 61800-3 C2 kategóriának, 150 méteres kábelhosszig pedig a C3 kategóriának felel meg.
A készülék kialakítása lehetővé teszi a kényelmes elektromos bekötést: a hálózati és motor oldalon 4-6 mm² keresztmetszetű kábelek csatlakoztathatók csavaros sorkapcsokon keresztül, míg a vezérlő csatlakozások levehetők és 0,5-1,5 mm² keresztmetszetű vezetékekkel köthetők. A frekvenciaváltó 8 digitális bemenettel, 3 analóg bemenettel, 2 analóg kimenettel és 3 relés kimenettel rendelkezik, amelyek rendkívül rugalmassá teszik a vezérlési lehetőségeket.
A készülék kiválóan alkalmazható számos iparágban, mint például élelmiszer-feldolgozás, bányászat, olaj és gáz, valamint víz- és szennyvízkezelés különböző szivattyú, ventilátor, kompresszor és szállítószalag alkalmazásokban. Méretét tekintve kompakt kialakítású: 264 mm széles, 678 mm magas és 300 mm mély, nettó tömege pedig 10,5 kg. A készülék széles hőmérséklet-tartományban működik: -15°C és +40°C között teljes terheléssel, míg 40-50°C között derátolással.
Schneider Electric Altivar Process ATV650 - ATV650U15N4E - frekvenciaváltó, 1,5kW, 3f, 400VAC, IP55, falra szerelhető, szakaszoló kapcsolóval műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Specifikus alkalmazás: Folyamat és közművek
Eszköztípus: Frekvenciaváltó
Változat: Szakaszoló kapcsolóval
Rövid terméknév: ATV650
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs portok: Modbus soros, Ethernet
Elektromos paraméterek
Névleges tápfeszültség: 380-480V (-15...+10%)
Hálózati frekvencia: 50-60 Hz (±5%)
Névleges kimeneti áram: 4,0A
Motor teljesítmény: 0,75kW (nagy terhelés), 1,5kW (normál terhelés)
Motor teljesítmény HP-ben: 1HP (nagy terhelés), 2HP (normál terhelés)
Hálózati áram: 2,6A 480V-nál (normál terhelés), 1,7A 380V-nál (nagy terhelés), 1,5A 480V-nál (nagy terhelés), 3A 380V-nál (normál terhelés)
Folyamatos kimeneti áram: 2,2A 4kHz-en (nagy terhelés), 4A 4kHz-en (normál terhelés)
Frekvenciaváltó kimeneti frekvencia: 0,1-500Hz
Védelem és biztonság
IP védettség: IP55 az IEC 60529 és IEC 61800-5-1 szabvány szerint
Biztonsági funkció: STO (safe torque off) SIL 3
Hűtés típusa: Kényszerkonvekciós
EMC tulajdonságok
EMC szűrő: Integrált 50m kábelhez, IEC 61800-3 C2 kategória szerint
Integrált 150m kábelhez, IEC 61800-3 C3 kategória szerint
Be- és kimeneti jellemzők
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 impulzus bemenetként programozható: 0-30kHz, 24V DC
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0-10V DC, impedancia: 31,5 kOhm, felbontás 12 bit
AI1, AI2, AI3 szoftveresen konfigurálható áram: 0-20mA, impedancia: 250 Ohm, felbontás 12 bit
AI2 feszültség analóg bemenet: -10...10V DC, impedancia: 31,5 kOhm, felbontás 12 bit
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Mechanikai jellemzők
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 300 mm
Környezeti paraméterek
Működési hőmérséklet: -15...40°C (derátolás nélkül), 40...50°C (derátolási tényezővel)
Üzemi magasság: ≤1000m (derátolás nélkül), 1000...4800m (1% áramderátolás 100 méterenként)
Relatív páratartalom: 5-95% kondenzáció nélkül
Zaj szint: 52 dB
