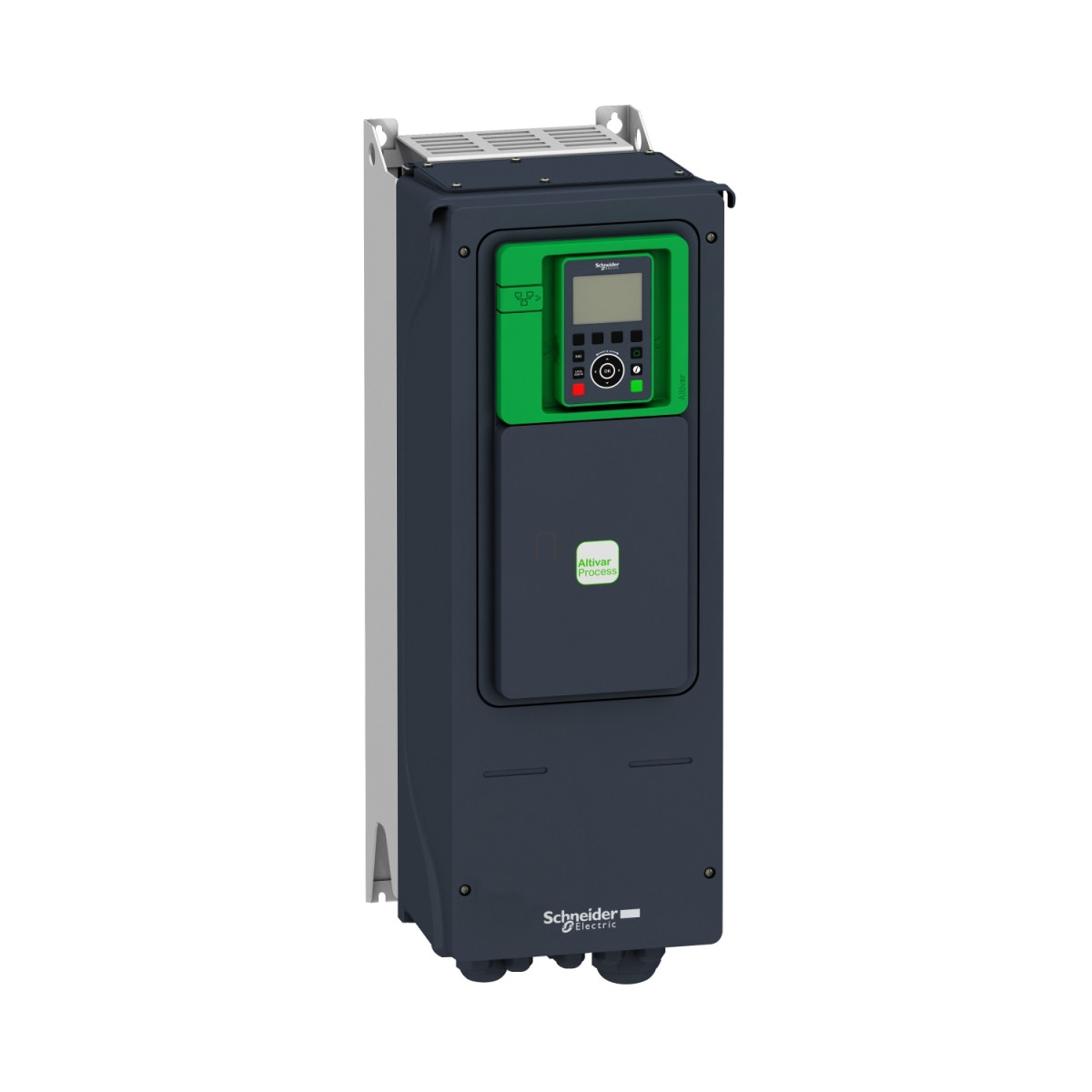

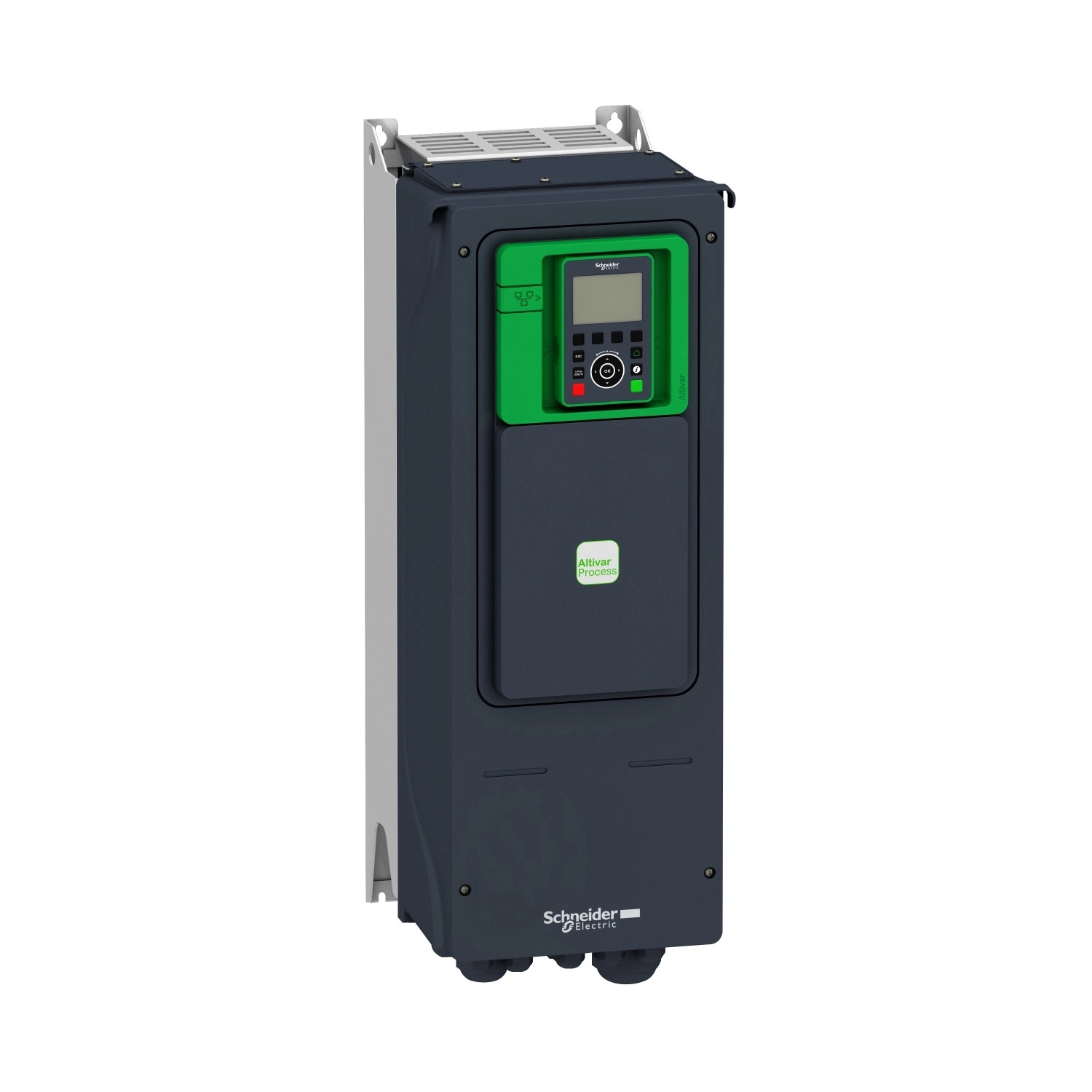

Az Altivar Process ATV600 sorozatú, ATV650U07N4 típusú frekvenciaváltó egy nagy teljesítményű, kompakt eszköz, amely kiválóan alkalmazható folyamat- és közműipari alkalmazásokban. Ez a 0,75 kW/1 LE teljesítményű, 380-480 V-os háromfázisú készülék ideális választás aszinkron és szinkron motorok precíz vezérlésére.
A Schneider Electric által gyártott ATV650 típusú frekvenciaváltó IP55-ös védettséggel rendelkezik, ami kiváló védelmet biztosít por és vízsugár ellen, így tökéletesen alkalmas olyan ipari környezetben való használatra, ahol a készüléket nedvesség vagy por érheti. A falra szerelhető kivitel lehetővé teszi a rugalmas telepítést, miközben a kényszerkonvekciós hűtés biztosítja a megbízható működést még magasabb környezeti hőmérsékleten is.
Az ATV650U07N4 frekvenciaváltó fejlett kommunikációs lehetőségekkel van ellátva, beleértve a Modbus soros portot és két Ethernet csatlakozást. Ezek a funkciók lehetővé teszik a készülék egyszerű integrálását meglévő hálózatokba és irányítási rendszerekbe. A beépített EMC szűrő (50 m-ig C2 kategóriának, 150 m-ig C3 kategóriának megfelelően) biztosítja, hogy a készülék ne okozzon elektromágneses zavarokat a környező berendezésekben.
Műszaki szempontból az ATV650U07N4 számos lenyűgöző funkcióval rendelkezik. Normál terhelésnél 2,2 A, nagy terhelésnél 1,5 A folyamatos kimeneti áramot biztosít 4 kHz-es kapcsolási frekvencián. A kimeneti frekvencia 0,1-500 Hz között állítható, ami rendkívüli rugalmasságot biztosít különböző alkalmazásokban. A készülék rendelkezik STO (Safe Torque Off) biztonsági funkcióval, amely SIL 3 biztonsági integritási szintet biztosít.
A vezérlési lehetőségek tekintetében az ATV650U07N4 8 digitális bemenettel rendelkezik, amelyek közül kettő (DI7 és DI8) impulzus bemenetként is konfigurálható 0-30 kHz tartományban. A készülék 3 analóg bemenettel és 2 analóg kimenettel is rendelkezik, amelyek szoftveresen konfigurálhatók feszültség vagy áram üzemmódra. A 3 relé kimenet (R1, R2, R3) különböző funkciókra programozható, például hibajelzésre vagy szekvencia-vezérlésre.
A motorszabályozás szempontjából az ATV650U07N4 képes állandó nyomaték standard, optimalizált nyomaték mód és változó nyomaték standard üzemmódban működni aszinkron motorokkal, valamint szinkron reluktancia és állandó mágneses motorokkal is kompatibilis. A készülék támogatja a lineáris gyorsítási és lassítási rámpákat, amelyek 0,01-9999 s között külön-külön beállíthatók, valamint rendelkezik motorcsúszás kompenzációval, amely a terheléstől függetlenül automatikusan működik.
Az ATV650U07N4 frekvenciaváltó átfogó védelmi funkciókkal van ellátva, beleértve a motor és a hajtás termikus védelmét, rövidzárlat elleni védelmet, túlfeszültség és alulfeszültség védelmet, fáziskiesés védelmet, és még sok más funkciót. A készülék kompatibilis számos nemzetközi szabvánnyal, beleértve az IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12 és egyéb szabványokat, és rendelkezik CE jelöléssel, valamint számos nemzetközi tanúsítvánnyal (DNV-GL, Bureau Veritas, TÜV, ABS, CSA, ATEX INERIS, UL).
Schneider Electric Altivar Process ATV650 - ATV650U07N4 - frekvenciaváltó, 0,75kW, 3f, 400VAC, IP55, falra szerelhető műszaki adatok
Általános információk
Termékcsalád: Altivar Process ATV600
Alkalmazási terület: Folyamat- és közművek
Terméktípus: Frekvenciaváltó
Változat: Standard verzió
Eszköz rövid neve: ATV650
Szerelési mód: Falra szerelhető
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus soros, Ethernet, Ethernet
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Átviteli keret: RTU
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Tápellátás és teljesítmény
Névleges tápfeszültség: 380...480 V - 15...10 %
Relatív szimmetrikus hálózati feszültségtűrés: 10 %
Relatív szimmetrikus hálózati frekvenciatűrés: 5 %
Tápfrekvencia: 50...60 Hz - 5...5 %
Motor teljesítmény kW: 0,75 kW (normál üzem), 0,37 kW (nagy terhelés)
Motor teljesítmény LE: 1 LE normál üzem, 0,5 LE nagy terhelés
Kimeneti paraméterek
Névleges kimeneti áram: 2,2 A
Folyamatos kimeneti áram: 2,2 A 4 kHz-en normál üzemben, 1,5 A 4 kHz-en nagy terhelésnél
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2...12 kHz állítható, 4...12 kHz állítható
Névleges kapcsolási frekvencia: 4 kHz
Bemeneti áramkörök
Vonali áram: 1,5 A 380 V-on (normál üzem), 1,3 A 480 V-on (normál üzem), 0,9 A 380 V-on (nagy terhelés), 0,8 A 480 V-on (nagy terhelés)
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC (<= 30 V)
Digitális bemenet logika: 16 előre beállított sebesség
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint, IP55 az IEC 61800-5-1 szerint
Hűtés típusa: Kényszerkonvekciós
Mechanikai jellemzők
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 272 mm
Nettó tömeg: 10,5 kg
