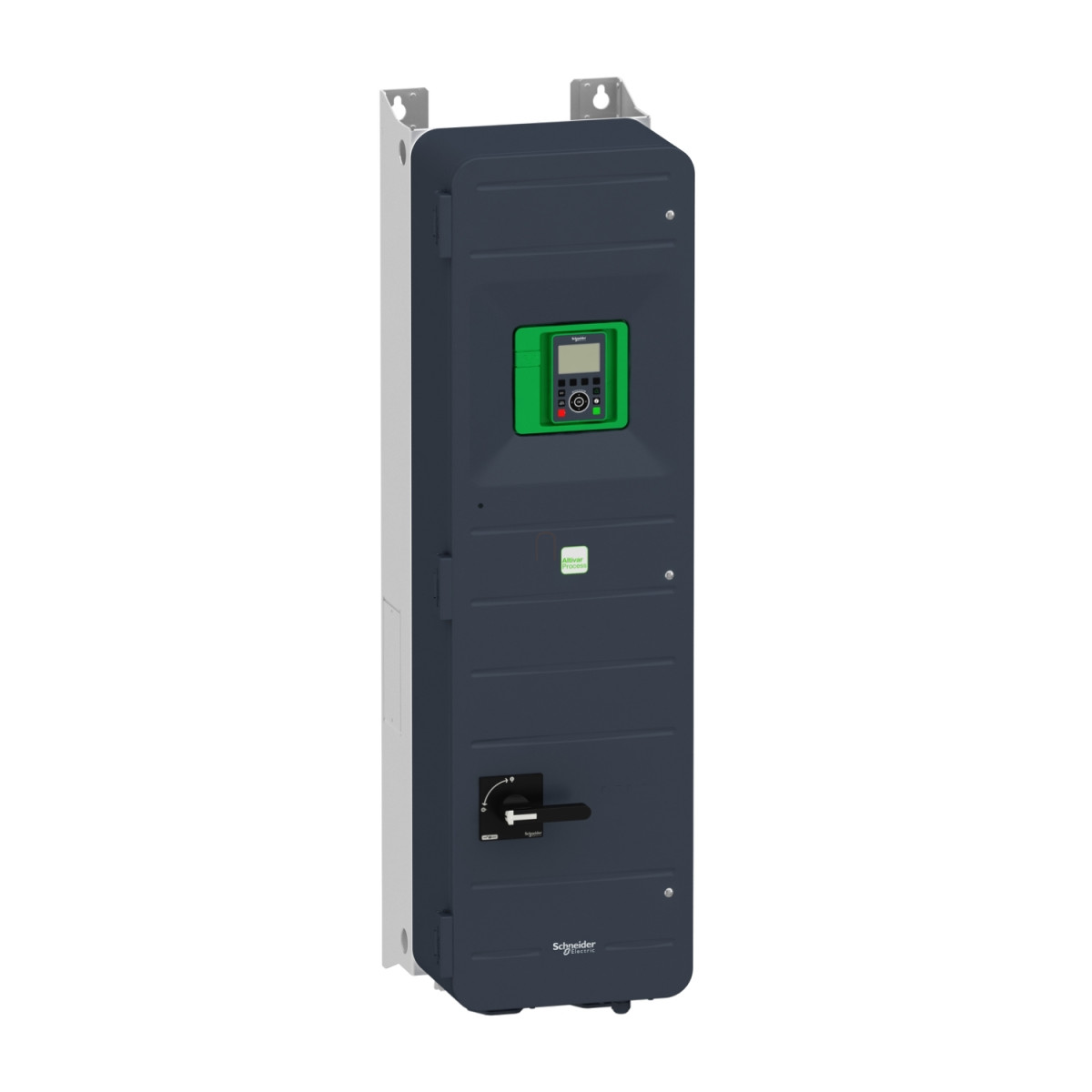

Az Altivar Process ATV650 sorozat egyik kiemelkedő tagja az ATV650D90N4E jelzésű frekvenciaváltó, amely kifejezetten nagy teljesítményigényű ipari alkalmazásokhoz lett kifejlesztve. Ez a robusztus, 90 kW névleges teljesítményű eszköz tökéletes választás különböző ipari folyamatokhoz, különösen a víz- és szennyvízkezelés, olaj- és gázipar, valamint az élelmiszeripari alkalmazások területén.
A Schneider Electric Altivar ATV650D90N4E frekvenciaváltó 380-480 V háromfázisú tápfeszültség tartományban működik, és IP55-ös védettségi fokozattal rendelkezik, ami kiválóan alkalmassá teszi olyan környezetben történő használatra, ahol por és nedvesség jelenléte előfordulhat. A készülékházba integrált szakaszoló kapcsoló jelentősen megkönnyíti a berendezés biztonságos üzemeltetését és karbantartását. A falra szerelhető kivitel optimális helykihasználást biztosít az ipari környezetben.
Teljesítményben kiemelkedő: 90 kW normál terhelés mellett és 75 kW nehéz terhelés esetén, ami 125 LE, illetve 100 LE lóerőnek felel meg. Névleges kimeneti árama normál üzemben 173 A, nehéz terhelés mellett pedig 145 A (2,5 kHz kapcsolási frekvencián). A készülék kiváló rugalmasságát mutatja, hogy frekvencia tartománya 0,1-500 Hz között állítható, így rendkívül széles sebességtartományban képes vezérelni mind a szinkron, mind az aszinkron motorokat.
Biztonsági funkciók tekintetében is kiemelkedő: rendelkezik STO (Safe Torque Off - biztonságos nyomaték lekapcsolás) funkcióval, amely megfelel a SIL 3 biztonsági integritási szintnek. A kommunikációs lehetőségek terén szintén rugalmas: alapkivitelben Modbus TCP és soros Modbus protokollokat támogat, de opcionálisan bővíthető többféle ipari kommunikációs modullal, mint például Profinet, DeviceNet, EtherNet/IP, CANopen, BACnet vagy Profibus DP.
A készülék gazdag I/O készlettel rendelkezik: 8 digitális bemenet (köztük 2 impulzus bemenet, amely 30 kHz-ig konfigurálható), 3 analóg bemenet (feszültség vagy áram), 2 analóg kimenet és 3 relé kimenet áll rendelkezésre. A bementi relék akár 250 VAC / 30 VDC feszültség mellett 3-5 A kapcsolására is alkalmasak. Az ATV650D90N4E integrált EMC szűrővel is rendelkezik, amely megfelel az IEC 61800-3 szabvány C3 kategóriájának 150 méteres vezetékhosszig.
A készülék fizikai méretei: 345 mm szélesség, 1250 mm magasság, 436 mm mélység, tömege pedig 50 kg. A frekvenciaváltó figyelemreméltó környezeti paraméterekkel rendelkezik: -15°C és +40°C között derating nélkül, míg 40-50°C között derating alkalmazásával üzemeltethető. Tengerszint feletti 1000 méterig teljes teljesítménnyel, 4800 méterig pedig 100 méterenként 1% teljesítménycsökkentéssel használható.
A Schneider Electric Altivar Process ATV650D90N4E frekvenciaváltó különösen ajánlott olyan alkalmazásokhoz, mint a szivattyúk, ventilátorok, kompresszorok, keverők, centrifugák, szállítószalagok vezérlése a víz- és szennyvízkezelés, olaj és gázipar, élelmiszeripari feldolgozás, valamint épületgépészeti HVAC rendszerek területén. A készülék rendelkezik UL, DNV-GL, ATEX zóna 2/22, TÜV és CSA tanúsítványokkal, valamint CE jelöléssel, így a legszigorúbb nemzetközi szabványoknak is megfelel.
Schneider Electric Altivar Process ATV650 - ATV650D90N4E műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Process ATV600
Típus: ATV650
Változat: Szakaszoló kapcsolóval
Alkalmazási terület: Folyamatirányítás és közműszolgáltatások
Terméktípus: Frekvenciaváltó
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Tápfeszültség: 380...480 V (-15...+10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 173,0 A
Motorteljesítmény: 90 kW (normál terhelés), 75 kW (nehéz terhelés)
Motorteljesítmény lóerőben: 125 LE (normál terhelés), 100 LE (nehéz terhelés)
Vonali áram: 156,2 A 380 V-on (normál terhelés), 134,3 A 380 V-on (nehéz terhelés)
118,1 A 480 V-on (nehéz terhelés), 135,8 A 480 V-on (normál terhelés)
Folyamatos kimeneti áram: 173 A 2,5 kHz-en (normál terhelés), 145 A 2,5 kHz-en (nehéz terhelés)
Frekvenciaváltó kimeneti frekvencia: 0,1…500 Hz
Megengedett ideiglenes áramnövekedés: 1,1 × In 60 másodpercig (normál terhelés), 1,5 × In 60 másodpercig (nehéz terhelés)
Kommunikációs lehetőségek
Kommunikációs portok: Modbus TCP, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférési mód: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Átviteli keret: RTU
Bemenetek/Kimenetek
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC (≤ 30 V)
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 31,5 kOhm, felbontás 12 bit
AI1, AI2, AI3 szoftveresen konfigurálható áram: 0...20 mA, impedancia: 250 Ohm, felbontás 12 bit
Analóg kimenetek száma: 2
Analóg kimenet típusa: Szoftveresen konfigurálható feszültség AQ1, AQ2: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Szoftveresen konfigurálható áram AQ1, AQ2: 0...20 mA, felbontás 10 bit
Relé kimenetek száma: 3
Védelmi funkciók
Védettségi fokozat: IP55 az IEC 60529 szerint, IP55 az IEC 61800-5-1 szerint
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típusok: Motor biztonságos nyomatéklekapcsolás, Motor fázisszakadás, Hajtás túlmelegedés, Hajtás biztonságos nyomatéklekapcsolás, Hajtás túláram a kimeneti fázisok és a föld között, Kimeneti feszültség túlterhelés, Rövidzárlat védelem, Hajtás fázisszakadás, DC busz túlfeszültség, Tápellátás túlfeszültség, Tápellátás alulfeszültség, Tápellátás fázisszakadás, Túlsebesség, Szakadás a vezérlő áramkörben, Motor hővédelem
Környezeti paraméterek
Hűtési mód: Kényszerkonvekció
Üzemi hőmérséklet: -15...40 °C (teljesítménycsökkentés nélkül), 40...50 °C (teljesítménycsökkentéssel)
Üzemi magasság: ≤ 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 100 méterenként 1% áramcsökkentéssel
Üzemi pozíció: Függőleges ±10 fok
Relatív páratartalom: 5...95% páralecsapódás nélkül az IEC 60068-2-3 szerint
Fizikai jellemzők
Szélesség: 345 mm
Magasság: 1250 mm
Mélység: 436 mm
Elektromos csatlakozás: Hálózati oldal: csavaros csatlakozó 95...120 mm²/AWG 3/0...250 kcmil
Motor: csavaros csatlakozó 120 mm²/AWG 4...250 kcmil
Vezérlés: levehető csavaros csatlakozók 0,5...1,5 mm²
Tanúsítványok
Termék tanúsítványok: UL, DNV-GL, ATEX zóna 2/22, TÜV, CSA
Jelölés: CE
Szabványok: IEC 61800-3, IEC 61800-3 1. környezet C2 kategória, EN/IEC 61800-3 2. környezet C3 kategória, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
