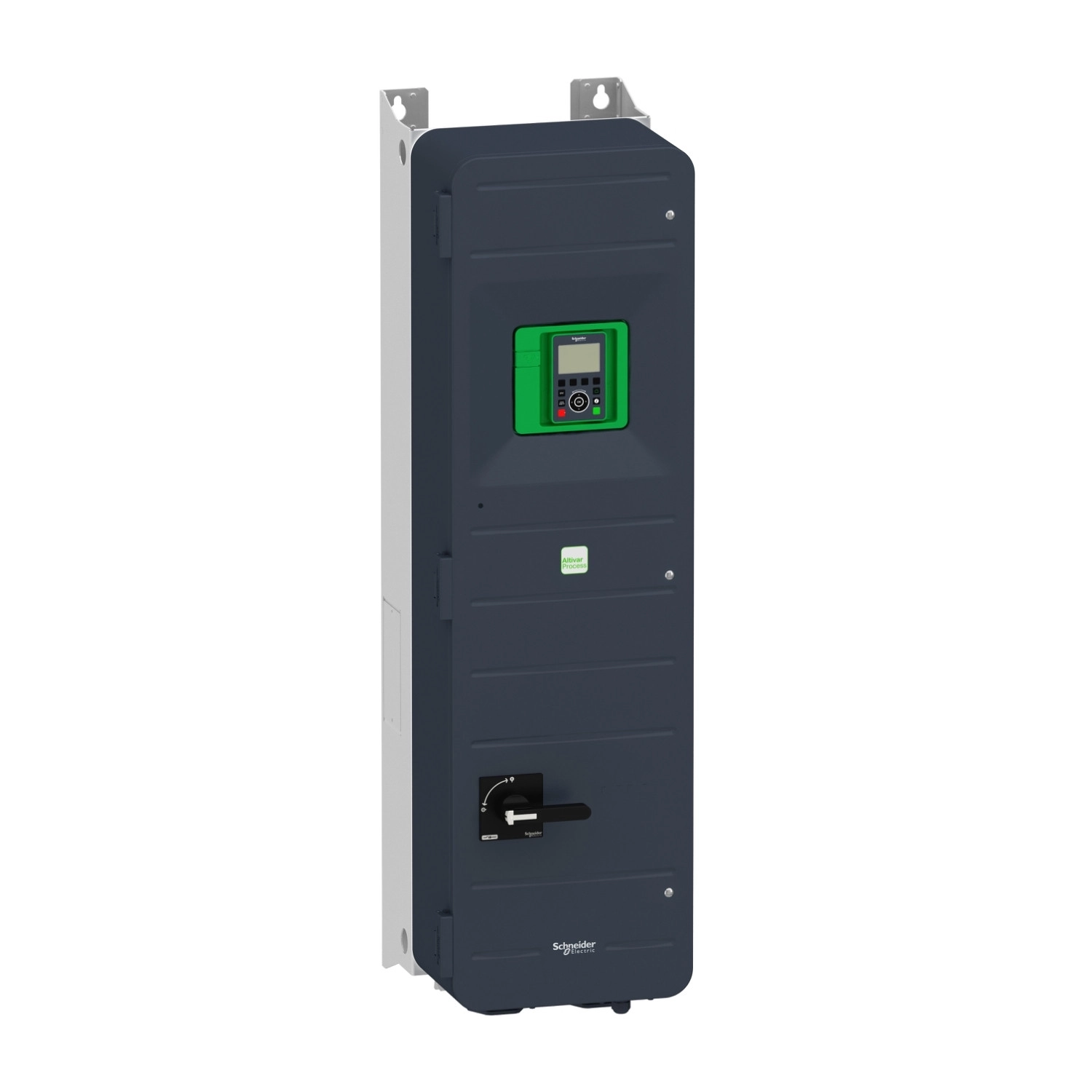

Az Altivar Process ATV600 sorozatú frekvenciaváltó termékcsalád ATV650D75N4E modellje egy prémium minőségű, 75 kW teljesítményű változtatható sebességű hajtás, amely kifejezetten ipari folyamatirányítási és közműalkalmazások számára készült. Ez a Schneider Electric által gyártott, IP55 védettségű készülék szakaszoló kapcsolóval rendelkezik, és ideális választás a feldolgozóipar, bányászat, víz- és szennyvízkezelés, valamint olaj- és gázipar számára.
Az ATV650D75N4E frekvenciaváltó 380-480V közötti háromfázisú tápellátással működik, 50-60Hz hálózati frekvenciával. Normál üzemmódban 75 kW, nehézüzemi alkalmazásokhoz 55 kW motorteljesítményt biztosít. A készülék maximális kimeneti árama normál üzemmódban 145 A 2,5 kHz kapcsolási frekvencia mellett, míg nehézüzemi alkalmazásoknál 106 A. A frekvenciaváltó 0,1-500 Hz kimeneti frekvenciatartományban működik, így rendkívül széles sebességtartományban képes vezérelni mind az aszinkron, mind a szinkron motorokat, beleértve a szinkron reluktancia motorokat és állandó mágneses szinkron motorokat is.
A falra szerelhető kivitelű ATV650D75N4E méretei 345 mm szélesség, 1250 mm magasság és 436 mm mélység. Az IP55 védettség biztosítja a por és a vízsugár elleni védelmet, így a készülék mostoha környezeti feltételek mellett is alkalmazható. A beépített EMC szűrő megfelel az IEC 61800-3 szabvány C3 kategóriájának, és akár 150 méteres kábelhossz mellett is hatékony működést biztosít.
Kommunikációs lehetőségek terén az ATV650D75N4E rendkívül sokrétű: alapkiépítésben Ethernet, Modbus soros és Modbus TCP protokollokat támogat. Emellett számos opcionális kommunikációs modul illeszthető hozzá, mint például PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink vagy Profibus DP V1. A 8 digitális bemenet, 3 analóg bemenet és 2 analóg kimenet mellett 3 relé kimenet is biztosítja a rugalmas csatlakozási lehetőségeket. A DI7 és DI8 bemenetek impulzusbemenetként is konfigurálhatók, akár 30 kHz frekvenciáig.
Az ATV650D75N4E kiemelkedő biztonsági funkciókkal is rendelkezik, mint például a SIL 3 szintű STO (Safe Torque Off) funkció, amely megfelel az IEC 61508 szabványnak. A készülék számos védelmi funkcióval rendelkezik, beleértve a motor és a hajtás túlmelegedés elleni védelmét, rövidzárlat elleni védelmet, túlfeszültség és alulfeszültség elleni védelmet, valamint a kimeneti fázisszakadás elleni védelmet is.
A frekvenciaváltó széles hőmérsékleti tartományban használható: derating nélkül -15°C és +40°C között, derating faktorral pedig +40°C és +50°C között. Akár 1000 méter tengerszint feletti magasságig teljesítménycsökkentés nélkül, 4800 méterig pedig derating faktorral üzemeltethető. A berendezés megfelel a nemzetközi szabványoknak és rendelkezik CE, UL, TÜV, CSA, DNV-GL tanúsítványokkal, valamint ATEX zóna 2/22 minősítéssel.
Schneider Electric Altivar Process ATV650 - ATV650D75N4E - frekvenciaváltó műszaki adatok
Általános adatok
Termékcsalád: Altivar Process ATV600
Típus: ATV650
Cikkszám: ATV650D75N4E
Változat: Szakaszoló kapcsolóval
Alkalmazás: Folyamatirányítás és közműalkalmazások
Szerelési mód: Fali szerelés
Villamos jellemzők
Tápfeszültség: 380...480 V, -15...10%
Hálózati frekvencia: 50...60 Hz, ±5%
Névleges kimeneti áram: 145.0 A
Motorteljesítmény (kW): 55 kW (nehézüzem), 75 kW (normál üzem)
Motorteljesítmény (LE): 75 LE (nehézüzem), 100 LE (normál üzem)
Hálózati áram:
- 112.7 A 480 V-nál (normál üzem)
- 98.9 A 380 V-nál (nehézüzem)
- 86.9 A 480 V-nál (nehézüzem)
- 131.3 A 380 V-nál (normál üzem)
Folyamatos kimeneti áram:
- 106 A 2.5 kHz-en (nehézüzem)
- 145 A 2.5 kHz-en (normál üzem)
Frekvenciaváltó kimeneti frekvencia: 0.1...500 Hz
Védelmi és biztonsági funkciók
IP védettségi fokozat: IP55 az IEC 60529 és IEC 61800-5-1 szerint
Biztonsági funkció: STO (Safe Torque Off) SIL 3
EMC szűrő: Integrált, 150 m-ig, IEC 61800-3 C3 kategóriának megfelelően
Védelmi típusok: Motor fázisszakadás, motor hővédelem, hajtás túlmelegedés, hajtás túláram, DC busz túlfeszültség, bemeneti hálózat fázisszakadás, hajtás rövidzárlat
Kommunikáció
Kommunikációs port protokoll: Ethernet, Modbus soros, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS485
Átviteli sebesség: 10/100 Mbps (Ethernet), 4800/9600/19200/38400 bps (soros)
Be- és kimenetek
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség/áram
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Mechanikai jellemzők
Szélesség: 345 mm
Magasság: 1250 mm
Mélység: 436 mm
Nettó tömeg: 89.3 kg
Környezeti feltételek
Üzemi hőmérséklet: -15...40 °C (derating nélkül), 40...50 °C (derating faktorral)
Üzemi magasság: ≤1000 m (derating nélkül), 1000...4800 m (100 m-enként 1% áramerating)
Relatív páratartalom: 5...95% (kondenzáció nélkül) IEC 60068-2-3 szerint
Rezgésállóság: 1 gn (f = 13...200 Hz) IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig IEC 60068-2-27 szerint
Tanúsítványok
Jelölés: CE
Szabványok: IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
Terméktanúsítványok: DNV-GL, UL, TÜV, CSA, ATEX zóna 2/22
