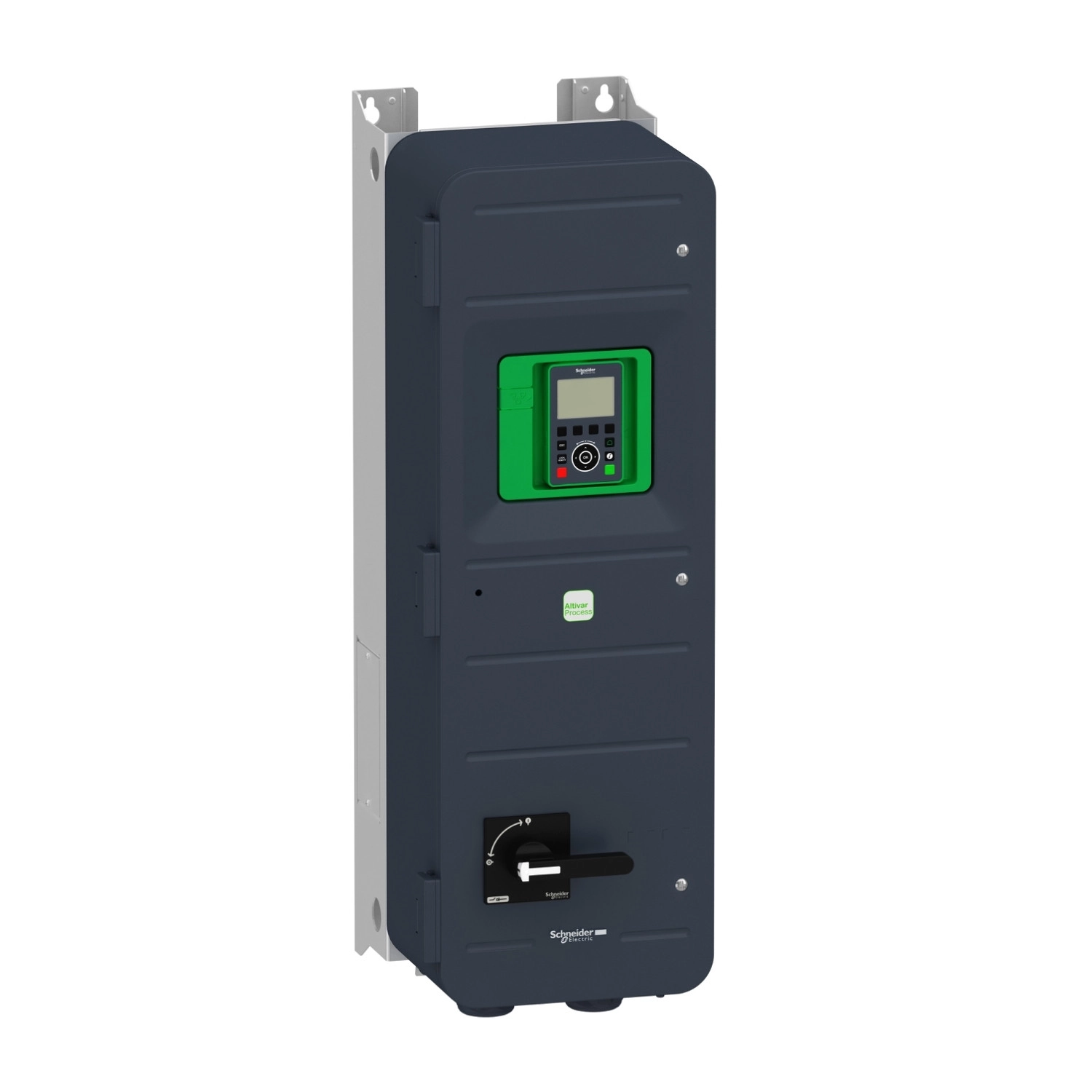

Az Altivar Process ATV650D45N4E egy professzionális minőségű frekvenciaváltó a Schneider Electric kínálatából, mely kifejezetten ipari alkalmazásokra, folyamatirányításra és közművek vezérlésére terveztek. Ez a falra szerelhető 45kW-os változat 400-480V háromfázisú tápfeszültséggel üzemel, és rendelkezik beépített szakaszoló kapcsolóval, ami növeli a biztonságot és könnyebbé teszi a karbantartást.
Az ATV650 sorozat kiváló tulajdonságai közé tartozik a magas szintű védettség (IP55), amely lehetővé teszi a készülék elhelyezését akár olyan környezetben is, ahol por és nedvesség van jelen. Ez a készülék két üzemmódban használható: normál terheléssel 45kW (60HP) teljesítményig vagy nagy terheléssel 37kW (50HP) teljesítményig, így rugalmasan alkalmazható különböző ipari szituációkban. A normál üzemmódban 87A, míg nehéz üzemmódban 72A folyamatos kimeneti áramot biztosít 4 kHz-es kapcsolási frekvencián.
Kommunikációs lehetőségei kiemelkedőek: alapkivitelben tartalmaz Modbus soros, Ethernet és Modbus TCP protokollokat, továbbá számos opcionális kommunikációs modullal bővíthető (PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink, Profibus DP V1), ami lehetővé teszi a problémamentes integrációt gyakorlatilag bármilyen ipari környezetbe vagy épületfelügyeleti rendszerbe.
Biztonsági funkciók tekintetében az ATV650D45N4E rendelkezik a SIL 3 biztonsági szintű STO (Safe Torque Off) funkcióval, amely lehetővé teszi a motor nyomatékának biztonságos lekapcsolását vészhelyzet esetén. A készülék számos védelmi funkcióval van ellátva, többek között túlmelegedés, túláram, rövidzárlat, fáziskiesés, túlfeszültség és alulfeszültség elleni védelemmel, valamint motor termikus védelmével.
A frekvenciaváltó rugalmas vezérlési lehetőségeket kínál mind aszinkron, mind szinkron motorok számára. Az aszinkron motoroknál állandó nyomatékú, optimalizált nyomatékú vagy változó nyomatékú vezérlési profil választható, míg a szinkron motoroknál a szinkron reluktancia motorok és állandó mágneses motorok vezérlése is lehetséges. A kimeneti frekvencia 0.1 Hz-től 500 Hz-ig állítható, ami széleskörű alkalmazhatóságot biztosít.
A készülék 8 digitális bemenettel rendelkezik, amelyek közül a DI7 és DI8 impulzus bemenetként is konfigurálhatók 0-30 kHz tartományban. A 3 analóg bemenet (AI1, AI2, AI3) szoftveresen konfigurálható feszültség (0-10V) vagy áram (0-20mA) üzemmódba. Emellett 2 analóg kimenet és 3 relé kimenet teszi teljessé a vezérlési és visszajelzési lehetőségeket.
A beépített EMC szűrő két változatban működik: 50m kábelhosszúságig az IEC 61800-3 kategória C2 szerint, míg 150m kábelhosszúságig az IEC 61800-3 kategória C3 szerint, így különböző telepítési körülményekhez alkalmazható. A készülék -15°C és +40°C között teljes terheléssel, míg 40-50°C között derating alkalmazásával üzemeltethető.
Schneider Electric Altivar Process ATV650 - ATV650D45N4E - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Konkrét alkalmazási terület: Folyamatirányítás és közművek
Terméktípus: Frekvenciaváltó
Változat: Szakaszoló kapcsolóval
Eszköz rövid neve: ATV650
Szerelési mód: Falra szerelhető
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus soros, Ethernet, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s; 4800, 9600, 19200, 38.4 kbit/s
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy paritás nélkül
Tápellátás
Névleges tápfeszültség: 380-480V -15%...+10%
Hálózat fázisainak száma: 3 fázis
Hálózati frekvencia: 50-60Hz ±5%
Motoros teljesítmény
Motorteljesítmény kW: 37 kW (nagy terhelés), 45 kW (normál terhelés)
Motorteljesítmény HP: 50 HP (nagy terhelés), 60 HP (normál terhelés)
Kimeneti jellemzők
Névleges kimeneti áram: 88.0 A
Folyamatos kimeneti áram: 72 A 4 kHz-en nagy terhelésnél, 87 A 4 kHz-en normál terhelésnél
Frekvenciaváltó kimeneti frekvencia: 0.1-500 Hz
Bemeneti áramértékek
Vonali áram: 69.1 A 480 V-on (normál terhelés), 67.1 A 380 V-on (nagy terhelés), 59 A 480 V-on (nagy terhelés), 79.8 A 380 V-on (normál terhelés)
Maximális bemeneti áram: 79.8 A
Védelem és biztonság
IP védettségi fokozat: IP55 az IEC 60529 és IEC 61800-5-1 szerint
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típusok: Motor biztonságos nyomatéklekapcsolás, Motor fázisveszteség, Hajtás termikus védelme, Hajtás túlmelegedése, Kimeneti fázisok és föld közötti túláram, Kimeneti túlfeszültség, Rövidzárlat védelem, Motor fázisveszteség, Egyenáramú busz túlfeszültség, Tápfeszültség túlfeszültség, Tápfeszültség alulfeszültség, Tápfeszültség fáziskiesés, Túlsebesség, Vezérlőkörben szakadás, Motor termikus védelme
Fizikai jellemzők
Szélesség: 290 mm
Magasság: 910 mm
Mélység: 401 mm
Hűtés típusa: Kényszerített konvekció
Környezeti feltételek
Környezeti levegőhőmérséklet működés közben: -15...40 °C (derating nélkül), 40...50 °C (derating faktorral)
Üzemeltetési magasság: ≤1000 m derating nélkül, 1000...4800 m 1% derating/100 m
Üzemeltetési pozíció: Függőleges ±10 fok
Relatív páratartalom: 5-95% kondenzáció nélkül az IEC 60068-2-3 szerint
Zajszint: 69,7 dB az 86/188/EEC szerint
Szennyezettségi fokozat: 2 az IEC 61800-5-1 szerint
Rezgésállóság: 1 gn (f=13-200 Hz) az IEC 60068-2-6 szerint, 1,5 mm csúcstól csúcsig (f=2-13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
