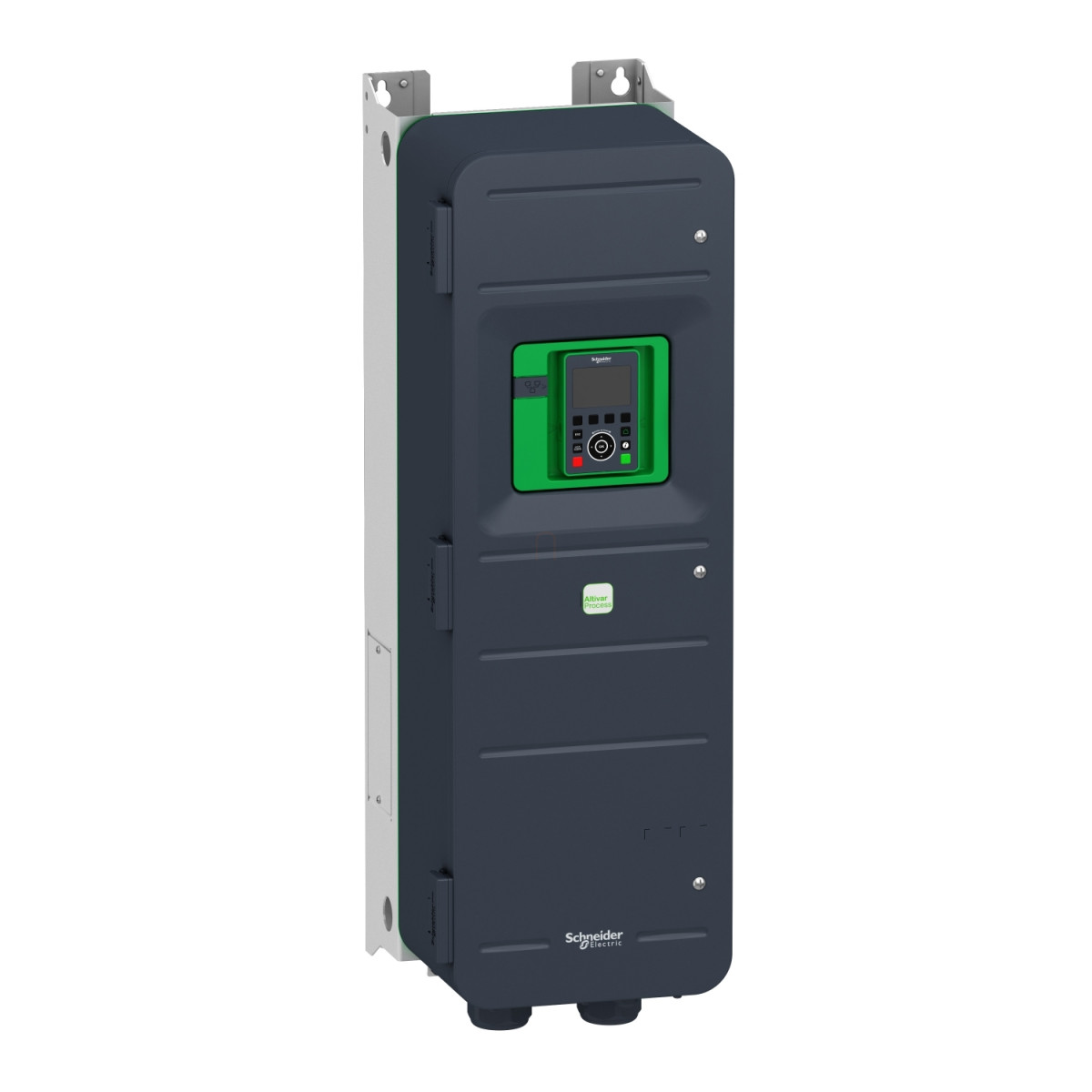

Az Altivar Process ATV600 sorozatból származó ATV650D45N4 változtatható sebességű hajtás a Schneider Electric kiváló minőségű ipari frekvenciaváltója, amely különösen folyamatirányítási és közműipari alkalmazásokban nyújt kiemelkedő teljesítményt. Ez a 45 kW-os, IP55 védettségű készülék tökéletes megoldást kínál olyan környezetekben, ahol a por és a nedvesség elleni védelem alapvető követelmény.
A frekvenciaváltó 380-480V közötti háromfázisú táplálást igényel, és rendkívül rugalmas vezérlési lehetőségeket biztosít mind aszinkron, mind szinkron motorok számára. A normál üzemmódban 45 kW (60 LE), nehéz üzemmódban pedig 37 kW (50 LE) teljesítményt képes kiszolgálni, így ideális választás különböző ipari alkalmazásokhoz. A kimeneti frekvencia 0,1-500 Hz között állítható, amely széles fordulatszám-tartományt tesz lehetővé.
Az ATV650D45N4 modell számos beépített kommunikációs lehetőséggel rendelkezik, köztük Ethernet és Modbus TCP protokollokkal, amelyek megkönnyítik az integráció folyamatát a modern ipari automatizálási rendszerekbe. A készülék opcionálisan bővíthető különböző kommunikációs modulokkal, mint például PROFINET, DeviceNet, CANopen, BACnet MS/TP vagy Ethernet Powerlink, így szinte bármilyen ipari hálózatba könnyedén beilleszthető. A beépített EMC szűrő 50 méteres kábelhosszig IEC 61800-3 C2 kategóriának, 150 méteres kábelhosszig pedig C3 kategóriának felel meg, biztosítva az elektromágneses összeférhetőséget.
A készülék fejlett biztonsági funkciókat is kínál, mint például az STO (Safe Torque Off) SIL3 biztonsági integritási szintű funkció, amely megfelel a legszigorúbb biztonsági követelményeknek is. A falra szerelhető kivitel és a kompakt méretek (290 mm szélesség, 910 mm magasság, 340 mm mélység) megkönnyítik a telepítést akár szűkös helyeken is. A beépített kényszerkonvekciós hűtés gondoskodik a megfelelő hőelvezetésről, így biztosítva a hosszú élettartamot és a megbízható működést.
A frekvenciaváltó számos I/O lehetőséget kínál: 8 digitális bemenet (melyből kettő impulzusbemenetként is konfigurálható), 3 analóg bemenet (feszültség és áram módban is használhatók), 2 analóg kimenet és 3 relékimenet. Ezek a csatlakozási lehetőségek rendkívüli rugalmasságot biztosítanak a különböző vezérlési feladatok megvalósításához. A készülék belső 24V DC tápellátást is biztosít a digitális bemenetek és referencia potenciométerek számára, így egyszerűsítve a bekötést.
Az ATV650D45N4 kiemelkedő védelmi funkciókkal rendelkezik, beleértve a túlfeszültség, túláram, földzárlat, túlmelegedés és fáziskiesés elleni védelmet, amely maximális biztonságot nyújt mind a készülék, mind a motor számára. A hajtás -15°C és +40°C közötti környezeti hőmérsékleten teljes terheléssel üzemeltethető, 40-50°C között pedig teljesítménycsökkentéssel használható, így széles működési hőmérséklet-tartományt biztosít különböző alkalmazási környezetekhez.
A frekvenciaváltó programozása és működtetése egyszerű a beépített kezelőfelületen keresztül, és támogatja a lineáris gyorsítási/lassítási rámpákat 0,01-től 9999 másodpercig terjedő tartományban, ami pontos sebességvezérlést tesz lehetővé. Az állórész-csúszáskompenzáció és a kapcsolási frekvencia állíthatósága (2-12 kHz) tovább növeli a hajtás rugalmasságát és teljesítményét. Az ATV650D45N4 CE jelöléssel rendelkezik, és számos nemzetközi szabványnak megfelel, így globális alkalmazásra is alkalmas.
Schneider Electric Altivar Process ATV650 - ATV650D45N4 műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Specifikus alkalmazási terület: Folyamatirányítás és közművek
Eszköz típus: Változtatható sebességű hajtás
Változat: Standard kivitel
Eszköz rövid neve: ATV650
Szerelési mód: Falra szerelhető
Villamossági jellemzők
Névleges tápfeszültség: 380...480 V, -15...10%
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 88,0 A
IP védettségi fokozat: IP55 (IEC 60529 és IEC 61800-5-1 szerint)
Hűtés típusa: Kényszerkonvekciós
Tápfrekvencia: 50...60 Hz, ±5%
Motorteljesítmény
Motorteljesítmény: 37 kW (nehéz üzemmód), 45 kW (normál üzemmód)
Motorteljesítmény lóerőben: 50 LE (nehéz üzemmód), 60 LE (normál üzemmód)
Áramfelvétel
Hálózati áram: 57,3 A 480 V-on (normál üzemmód), 54,8 A 380 V-on (nehéz üzemmód), 48,3 A 480 V-on (nehéz üzemmód), 79,8 A 380 V-on (normál üzemmód)
Folyamatos kimeneti áram: 59 A 4 kHz-en (nehéz üzemmód), 87 A 4 kHz-en (normál üzemmód)
Frekvenciaváltó kimeneti frekvenciája: 0,1...500 Hz
Biztonsági funkciók
STO (biztonságos nyomaték-lekapcsolás): SIL 3
Opciók és kommunikáció
Kommunikációs portok: Ethernet, Modbus TCP
Elérhető kommunikációs modulok: PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen, BACnet MS/TP, Ethernet Powerlink, Profibus DP V1
I/O funkciók
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 impulzusbemenetként programozható: 0...30 kHz, 24 V DC
Digitális kimenet: 3 relékimenet
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség (0...10 V DC) vagy áram (0...20 mA) bemenetként, 12 bites felbontással
Analóg kimenetek száma: 2
Analóg kimenetek típusa: Szoftveresen konfigurálható feszültség (0...10 V DC) vagy áram (0...20 mA), 10 bites felbontással
Fizikai paraméterek
Szélesség: 290 mm
Magasság: 910 mm
Mélység: 340 mm
Nettó tömeg: 50 kg
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC esetén 1 percig földeléshez képest
Zajszint: 69,7 dB
Relatív páratartalom: 5...95% kondenzáció nélkül (IEC 60068-2-3 szerint)
Üzemi környezeti hőmérséklet: -15...40 °C (teljesítménycsökkentés nélkül), 40...50 °C (teljesítménycsökkentéssel)
Üzemi tengerszint feletti magasság: ≤ 1000 m (teljesítménycsökkentés nélkül), 1000...4800 m (100 méterenként 1%-os áramcsökkentéssel)
Üzemi helyzet: Függőleges ± 10 fok
