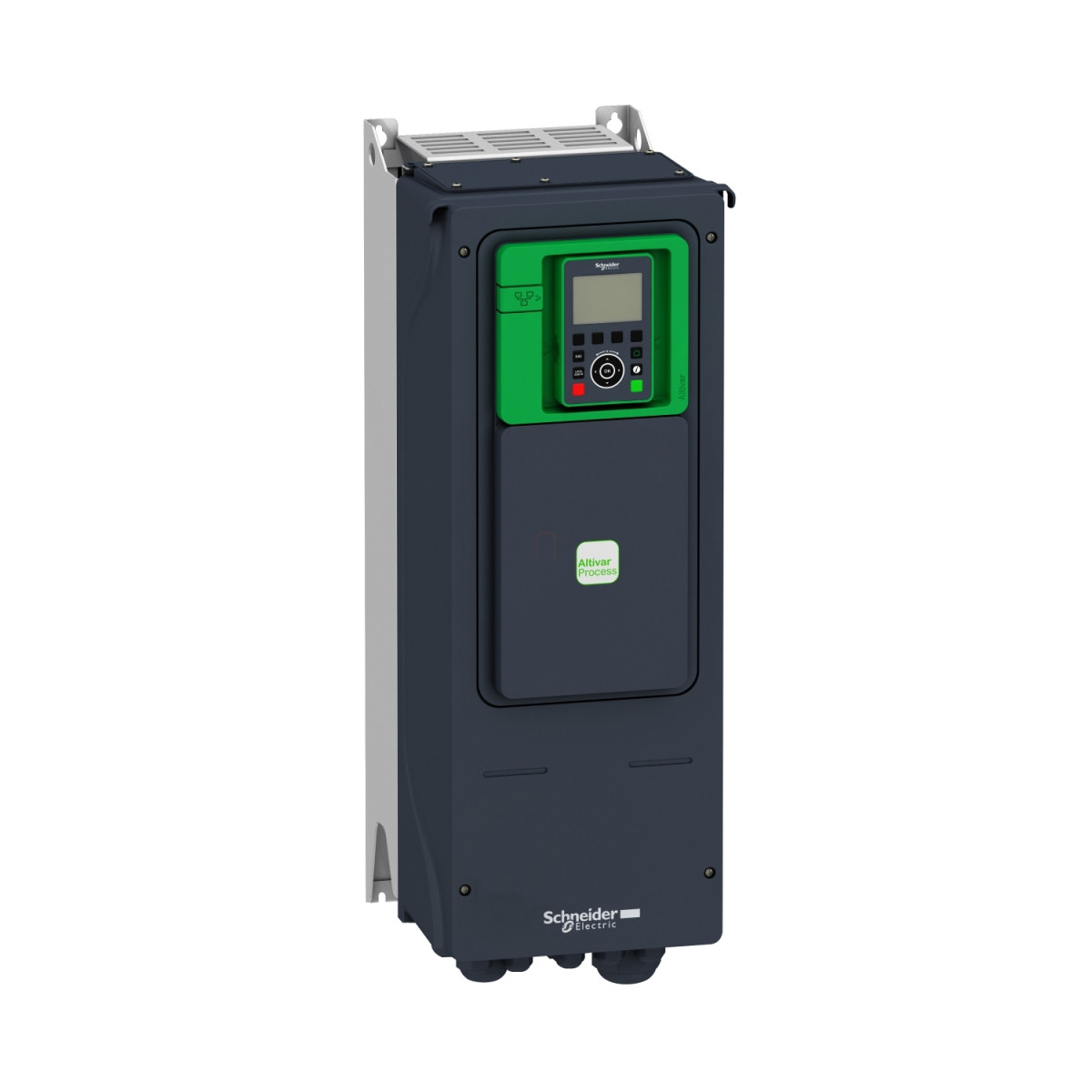

A Schneider Electric Altivar Process ATV600 sorozat ATV650D22N4 típusú frekvenciaváltója egy ipari minőségű, fejlett funkcionalitású változtatható sebességű hajtás, amely ideális megoldást kínál a folyamatirányítási és közműipari alkalmazásokhoz. Ez a falra szerelhető, standard kivitelű készülék 22 kW (normál terhelés) vagy 18,5 kW (nagy terhelés) teljesítménytartományban működik, így tökéletes választás közepes méretű ipari motorok vezérléséhez.
A 380-480V közötti háromfázisú tápfeszültséggel működő ATV650D22N4 modell IP55-ös védettségi besorolással rendelkezik, ami kiváló védelmet biztosít por és víz ellen, lehetővé téve a készülék telepítését ipari környezetben, akár olyan helyeken is, ahol magasabb a nedvességtartalom. Ez a tulajdonság jelentősen megnöveli a frekvenciaváltó alkalmazási területeit és megbízhatóságát. A készülék kompatibilis mind aszinkron, mind szinkron motorokkal, beleértve a szinkron reluktancia és állandó mágneses motorokat is, így rendkívül rugalmas megoldást kínál különböző motortípusok vezérlésére.
Kommunikációs lehetőségekben gazdag, alapkiépítésben támogatja a Modbus soros és Modbus TCP protokollokat, de bővítőkártyákkal könnyedén kiegészíthető PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink vagy Profibus DP V1 protokollok használatához. A készülék integrált EMC szűrővel rendelkezik, amely 50 méteren belül IEC 61800-3 C2 kategóriának, 150 méteren belül pedig C3 kategóriának felel meg, biztosítva az elektromágneses kompatibilitást különböző telepítési környezetekben. A frekvenciaváltó kimenetén 0,1-től 500 Hz-ig terjedő frekvenciatartományban képes vezérelni a motort, ami széles fordulatszám-tartományt tesz lehetővé.
A beépített védelmi funkciók között megtalálható a STO (Safe Torque Off) SIL 3 biztonsági funkció, amely magas szintű biztonságot garantál a gépek leállítása során. Az ATV650D22N4 modell gazdag I/O képességekkel rendelkezik: 8 diszkrét bemenet (ebből kettő pulzusbemenetként is használható), 3 analóg bemenet, 2 analóg kimenet és 3 relés kimenet található rajta. A diszkrét bemenetek pozitív (forrás) vagy negatív (nyelő) logikával is konfigurálhatók, így könnyen alkalmazkodik különböző PLC rendszerekhez. Az analóg bemenetek és kimenetek szoftveresen konfigurálhatók feszültség vagy áram jelekre, ami nagy rugalmasságot biztosít a különböző érzékelők és beavatkozók csatlakoztatásához.
Schneider Electric Altivar Process ATV650 - ATV650D22N4 - frekvenciaváltó, 22kW, 3f, 400VAC, IP55, falra szerelhető műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Process ATV600
Terméktípus: Változtatható sebességű hajtás
Speciális alkalmazási terület: Folyamatirányítás és közművek
Kivitel: Standard változat
Eszköz rövid neve: ATV650
Szerelési mód: Falra szerelhető
Elektromos paraméterek
Névleges tápfeszültség: 380...480 V -15...10%
Hálózati frekvencia: 50...60 Hz -5...5%
Névleges kimeneti áram: 46,3 A
Motorteljesítmény: 22 kW (normál terhelés), 18,5 kW (nagy terhelés)
Motorteljesítmény LE-ben: 30 LE normál terhelés, 20 LE nagy terhelés
Hálózati áram: 39,6 A 380 V-nál (normál terhelés), 27,7 A 380 V-nál (nagy terhelés), 28,9 A 480 V-nál (normál terhelés), 24,4 A 480 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 46,3 A 4 kHz-en normál terhelésnél, 31,7 A 4 kHz-en nagy terhelésnél
Frekvenciaváltó kimeneti frekvenciája: 0,1...500 Hz
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus soros, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Átviteli sebesség: 10, 100 Mbit/s (Ethernet), 4800 bps, 9600 bps, 19200 bps, 38,4 kbps (soros)
Átviteli keret: RTU
Bemenetek és kimenetek
Diszkrét bemenetek száma: 8
Diszkrét bemenet típusa: DI7, DI8 programozható impulzusbemenetként: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Védettség és biztonság
IP védettségi fokozat: IP55 az IEC 60529 és IEC 61800-5-1 szerint
EMC szűrő: Integrált, 50 m-ig IEC 61800-3 C2 kategória, 150 m-ig IEC 61800-3 C3 kategória
Biztonsági funkció: STO (biztonságos nyomatéklekapcsolás) SIL 3
Fizikai jellemzők
Hűtés típusa: Kényszerkonvekciós
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 299 mm
Nettó tömeg: 20,6 kg
Környezeti paraméterek
Üzemi környezeti hőmérséklet: -15...40 °C (derating nélkül), 40...50 °C (derating tényezővel)
Üzemi magasság: ≤1000 m derating nélkül, 1000...4800 m 100 m-enként 1%-os áramcsökkentéssel
Relatív páratartalom: 5...95% kondenzáció nélkül (IEC 60068-2-3)
Rezgésállóság: 1 gn (f=13...200 Hz), 1,5 mm csúcstól-csúcsig (f=2...13 Hz) IEC 60068-2-6 szerint
Lökésállóság: 15 gn 11 ms-ig IEC 60068-2-27 szerint
Zajszint: 53,7 dB a 86/188/EEC szerint
