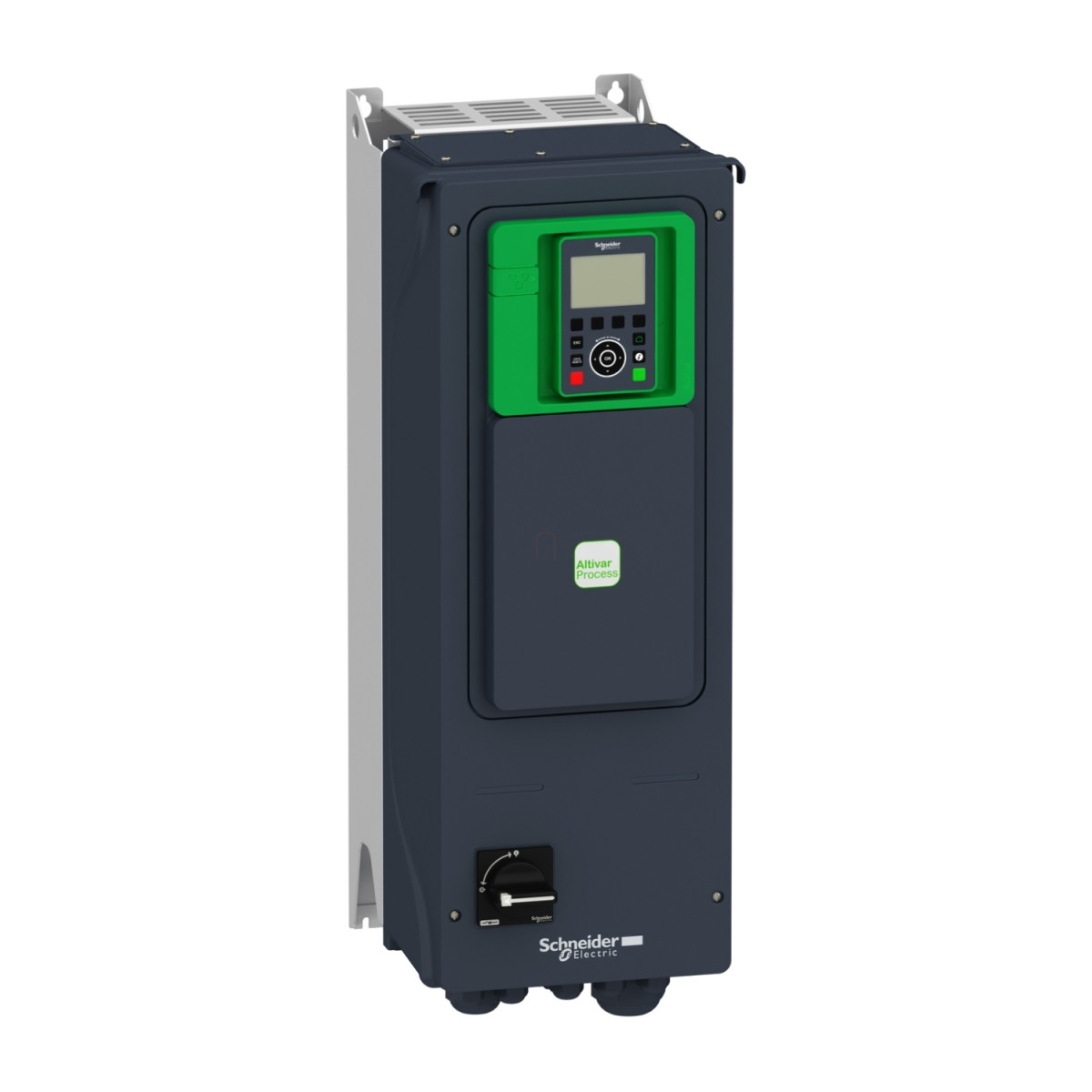

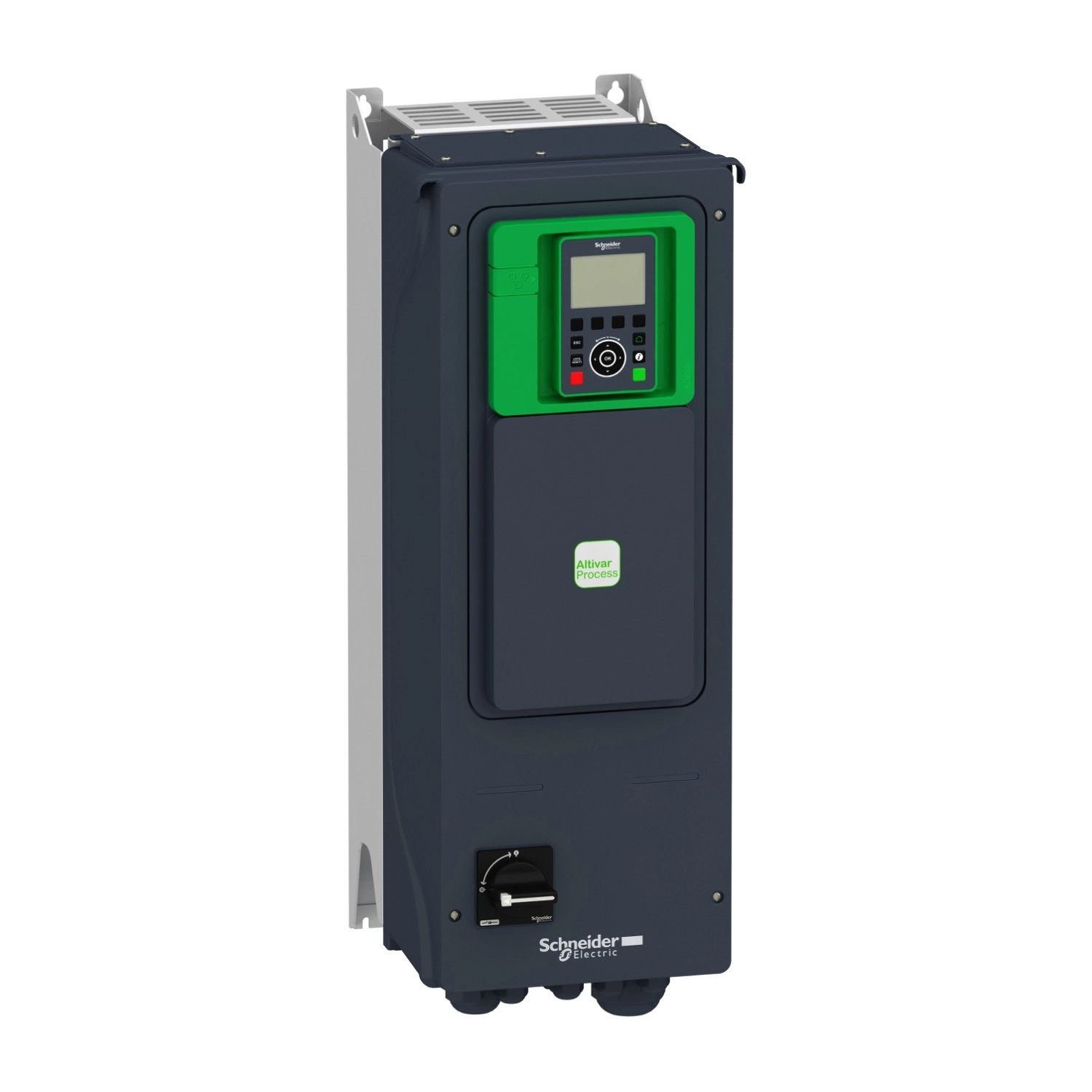

Az Altivar Process ATV600 sorozat frekvenciaváltói a Schneider Electric professzionális termékcsaládjának élvonalbeli tagjai, amelyek kifejezetten ipari alkalmazásokra lettek kifejlesztve. Az ATV650D18N4E modell egy 18,5 kW teljesítményű (normál üzemben) vagy 15 kW teljesítményű (nagy terhelés esetén) frekvenciaváltó, amely kifejezetten 380-480 V-os, háromfázisú hálózatokhoz készült. A készülék IP55 védettségi fokozata különösen alkalmassá teszi olyan környezetekben történő alkalmazásra, ahol por és nedvesség elleni védelem szükséges.
Ez a frekvenciaváltó ideális választás aszinkron és szinkron motorok vezérlésére egyaránt. A beépített szakaszoló kapcsolóval rendelkező kivitel egyszerűsíti a telepítést és fokozza a biztonságot. Falra szerelhető kialakítása rugalmas elhelyezést tesz lehetővé, az integrált EMC szűrő pedig IEC 61800-3 C2 kategória szerint 50 méteres, C3 kategória szerint pedig akár 150 méteres kábelhosszig biztosítja az elektromágneses kompatibilitást.
Az ATV650D18N4E kommunikációs portjai között megtalálható a Modbus soros és Ethernet interfész, amely lehetővé teszi a készülék beillesztését modern ipari hálózatokba. A változó sebességű meghajtó számos különböző profilú alkalmazáshoz használható: állandó nyomaték, optimalizált nyomaték, változó nyomaték aszinkron motoroknál, valamint szinkron reluktancia motor és állandó mágneses motor üzemmódokkal rendelkezik. A motor teljesítménye normál üzemben 18,5 kW (25 LE), nagy terhelésnél 15 kW (20 LE).
A készülék kiemelkedő védelmi funkciókkal rendelkezik, többek között STO (Safe Torque Off) SIL 3 biztonsági funkcióval, túlmelegedés, rövidzárlat, túláram és számos egyéb védelem biztosítja a motor és a frekvenciaváltó hosszú élettartamát. Bemeneti oldalon a tápfeszültség 380-480 V, a tápfrekvencia 50-60 Hz, míg a kimeneti frekvencia 0,1-500 Hz között állítható, ami rendkívül széles szabályozási tartományt biztosít. A névleges kimeneti áram normál üzemben 39,2 A, nagy terhelés esetén 31,7 A 4 kHz kapcsolási frekvencián. Gyorsítási és lassítási rámpák lineárisan állíthatók 0,01-9999 másodperc tartományban, a kapcsolási frekvencia pedig 2-12 kHz között szabályozható, ami lehetővé teszi a motor zajszintjének optimalizálását és a teljesítményveszteségek minimalizálását.
Schneider Electric Altivar Process ATV650 - ATV650D18N4E - frekvenciaváltó műszaki adatok
Termék jellemzői
Termékcsalád: Altivar Process ATV600
Termék típus: Változó sebességű hajtás
Specifikus alkalmazás: Ipari folyamatok és közművek
Változat: Szakaszoló kapcsolóval
Készülék rövid neve: ATV650
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs protokollok: Modbus soros, Ethernet
Kommunikációs interfész: RJ45
Adatátviteli mód: Fél duplex, teljes duplex, autonegotiation Ethernet/Modbus TCP
Átviteli sebesség: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V (-15...10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 39.2 A
Motor teljesítmény kW: 15 kW (nagy terhelés), 18.5 kW (normál terhelés)
Motor teljesítmény LE: 20 LE (nagy terhelés), 25 LE (normál terhelés)
Hálózati áram: 28.9 A 480 V-nál (normál terhelés), 27.7 A 380 V-nál (nagy terhelés), 24.4 A 480 V-nál (nagy terhelés), 33.4 A 380 V-nál (normál terhelés)
Folyamatos kimeneti áram: 31.7 A 4 kHz-nél nagy terhelésre, 39.2 A 4 kHz-nél normál terhelésre
Frekvenciaváltó kimeneti frekvencia: 0.1…500 Hz
Biztonsági funkció: STO (safe torque off) SIL 3
Vezérlő rész
Diszkrét bemenet száma: 8
Diszkrét bemenet típus: DI7, DI8 programozható impulzusbemenetként: 0…30 kHz, 24 V DC (≤ 30 V)
Analóg bemenet száma: 3
Analóg kimenet száma: 2
Relé kimenet száma: 3
Fizikai jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint, IP55 az IEC 61800-5-1 szerint
Hűtés típusa: Kényszerített konvekció
Méretek (SZxMxMé): 264 x 678 x 330 mm
Nettó tömeg: 20.6 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15…40 °C (terheléscsökkentés nélkül), 40…50 °C (terheléscsökkentéssel)
Üzemi magasság: ≤ 1000 m terheléscsökkentés nélkül, 1000...4800 m 100 méterenként 1% áramcsökkentéssel
Relatív páratartalom: 5…95% kondenzáció nélkül
Üzemi pozíció: Függőleges ±10°
Zajszint: 53.7 dB
Védelmek
Védelmi típusok: Safe torque off (motorhoz), Motorfázis szakadás (motorhoz), Termikus védelem (hajtáshoz), Túlmelegedés (hajtáshoz), Túláram a kimeneti fázisok és a föld között (hajtáshoz), Kimeneti feszültség túlterhelés (hajtáshoz), Rövidzárlat védelem (hajtáshoz), Motorfázis szakadás (hajtáshoz), Túlfeszültség a DC buszon (hajtáshoz), Tápfeszültség túlfeszültség (hajtáshoz), Tápfeszültség alulfeszültség (hajtáshoz), Tápfeszültség fáziskimaradás (hajtáshoz), Túlsebesség (hajtáshoz), Szakadás a vezérlőkörben (hajtáshoz), Termikus védelem (motorhoz)
