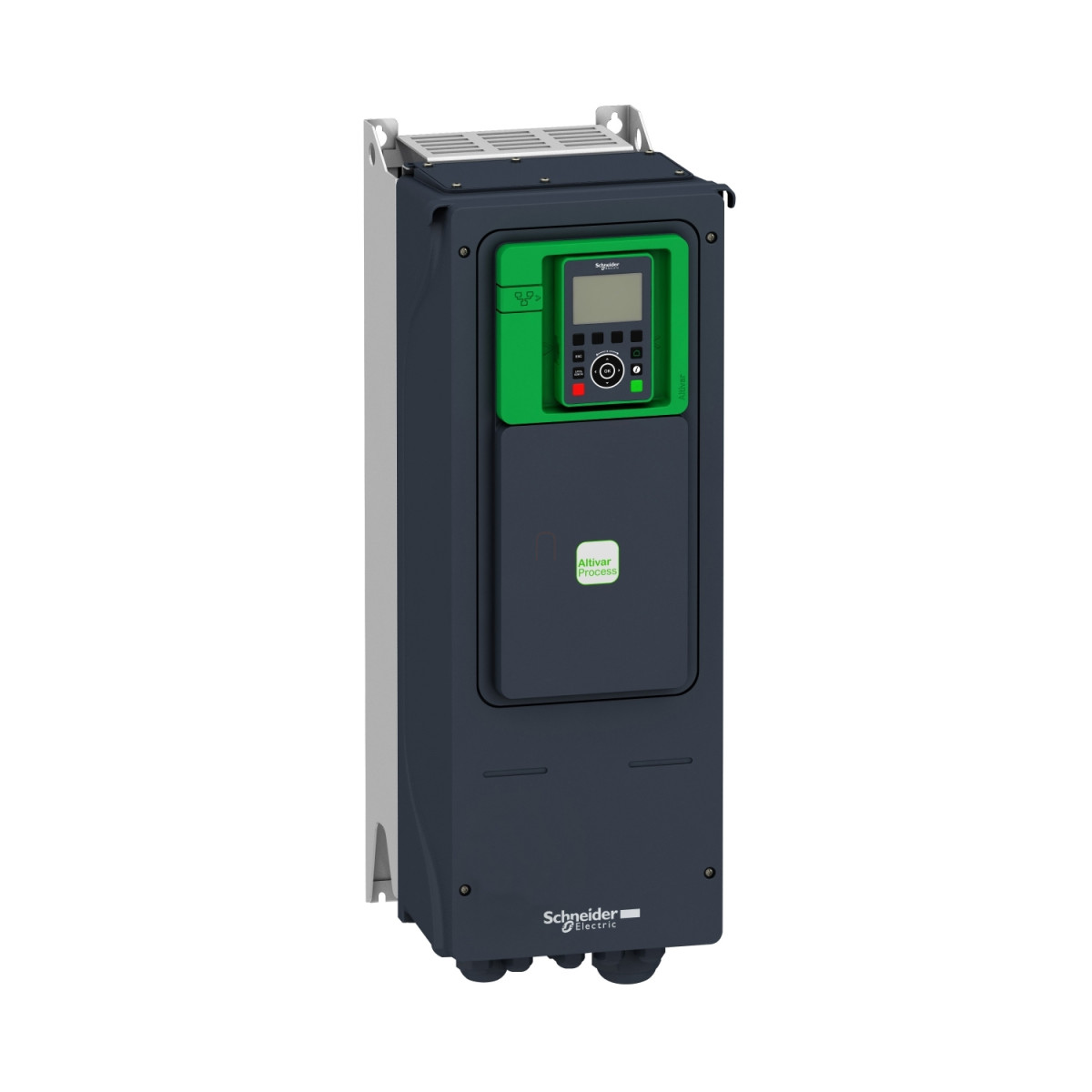

Az Altivar Process ATV600 sorozat kiemelkedő ipari termékcsaládja a Schneider Electric kínálatának, amely kiváló teljesítményt és rugalmas vezérlést biztosít különböző motorokhoz. Az ATV650D18N4 típusú változtatható frekvenciájú hajtás 18,5 kW normál terhelésű (15 kW nehéz terhelésű) teljesítménye ideális választás az ipari folyamatok és közműalkalmazások számára. A készülék 380-480 V háromfázisú tápellátással működik, és IP55 védettségi besorolással rendelkezik, amely megbízható működést biztosít poros és nedves környezetben is.
Ez a falra szerelhető frekvenciaváltó számos fejlett funkciót kínál, többek között STO (Safe Torque Off) SIL 3 biztonsági funkcióval rendelkezik, amely megfelel a szigorú ipari biztonsági előírásoknak. A kommunikációs lehetőségek között megtalálható a Modbus TCP és Modbus soros protokoll, amely zökkenőmentes integrációt tesz lehetővé a modern ipari hálózatokba. Az eszköz kiválóan alkalmas mind aszinkron, mind szinkron motorok vezérlésére, ami sokoldalú felhasználást tesz lehetővé különböző alkalmazásokban.
Az ATV650D18N4 számos be- és kimeneti opcióval rendelkezik: 8 diszkrét bemenet (köztük DI7 és DI8, amelyek impulzusbemenetként programozhatók), 3 analóg bemenet és 2 analóg kimenet, valamint 3 relékimenet. A frekvenciaváltó széles üzemeltetési tartományt kínál, 0,1-től 500 Hz-ig terjedő kimeneti frekvenciával, valamint többféle vezérlési profilt biztosít az állandó vagy változó nyomatékú alkalmazásokhoz. A készülék kiemelkedő motorvezérlési képességekkel rendelkezik, beleértve a motorcsúszás-kompenzációt és a lineárisan állítható gyorsítási/lassítási rámpákat.
A Schneider Electric Altivar Process ATV650D18N4 frekvenciaváltó tervezésekor különös figyelmet fordítottak a védelmi funkciókra: rendelkezik többek között rövidzárlat elleni védelemmel, túláram és túlfeszültség elleni védelemmel, valamint hőmérséklet-szabályozással. Az integrált EMC szűrő (50 m-ig C2 kategória és 150 m-ig C3 kategória szerint) biztosítja az elektromágneses kompatibilitást, megfelelve az IEC 61800-3 szabvány követelményeinek. A készülék kényszerített légáramlással hűtött, és széles hőmérsékleti tartományban használható: -15°C és +40°C között teljesítménycsökkenés nélkül, valamint +40°C és +50°C között teljesítménycsökkenéssel.
Schneider Electric Altivar Process ATV650 - ATV650D18N4 - frekvenciaváltó, 18,5kW, 3f, 400VAC, IP55, falra szerelhető műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Process ATV600
Specifikus alkalmazás: Folyamatok és közművek
Termék típusa: Változtatható frekvenciájú hajtás
Változat: Standard verzió
Eszköz rövid neve: ATV650
Szerelési mód: Falra szerelhető
Kommunikációs tulajdonságok
Kommunikációs port protokoll: Modbus TCP, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Átviteli sebesség: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Villamos jellemzők
Névleges tápfeszültség: 380...480 V - 15...10%
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 39,2 A
Hálózati fázisok száma: 3 fázis
Motorteljesítmény kW: 15 kW (nehéz terhelés), 18,5 kW (normál terhelés)
Motorteljesítmény HP: 20 HP (nehéz terhelés), 25 HP (normál terhelés)
Vezérlési tulajdonságok
Diszkrét bemenet száma: 8
Diszkrét bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC
Analóg bemenet száma: 3
Analóg kimenet száma: 2
Relékimenet száma: 3
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Teljesítmény
Frekvenciaváltó kimeneti frekvenciája: 0,1...500 Hz
Folyamatos kimeneti áram: 23,5 A 4 kHz-en nehéz terhelésre, 39,2 A 4 kHz-en normál terhelésre
Maximális átmeneti áram: 35,3 A 60 másodpercig (nehéz terhelés), 43,1 A 60 másodpercig (normál terhelés)
Fizikai jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint, IP55 az IEC 61800-5-1 szerint
Hűtés típusa: Kényszerkonvekció
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 299 mm
Nettó tömeg: 20,6 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...40 °C (teljesítménycsökkenés nélkül), 40...50 °C (teljesítménycsökkenéssel)
Üzemi tengerszint feletti magasság: ≤ 1000 m teljesítménycsökkenés nélkül, 1000...4800 m 100 méterenként 1% áramerősség-csökkenéssel
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
