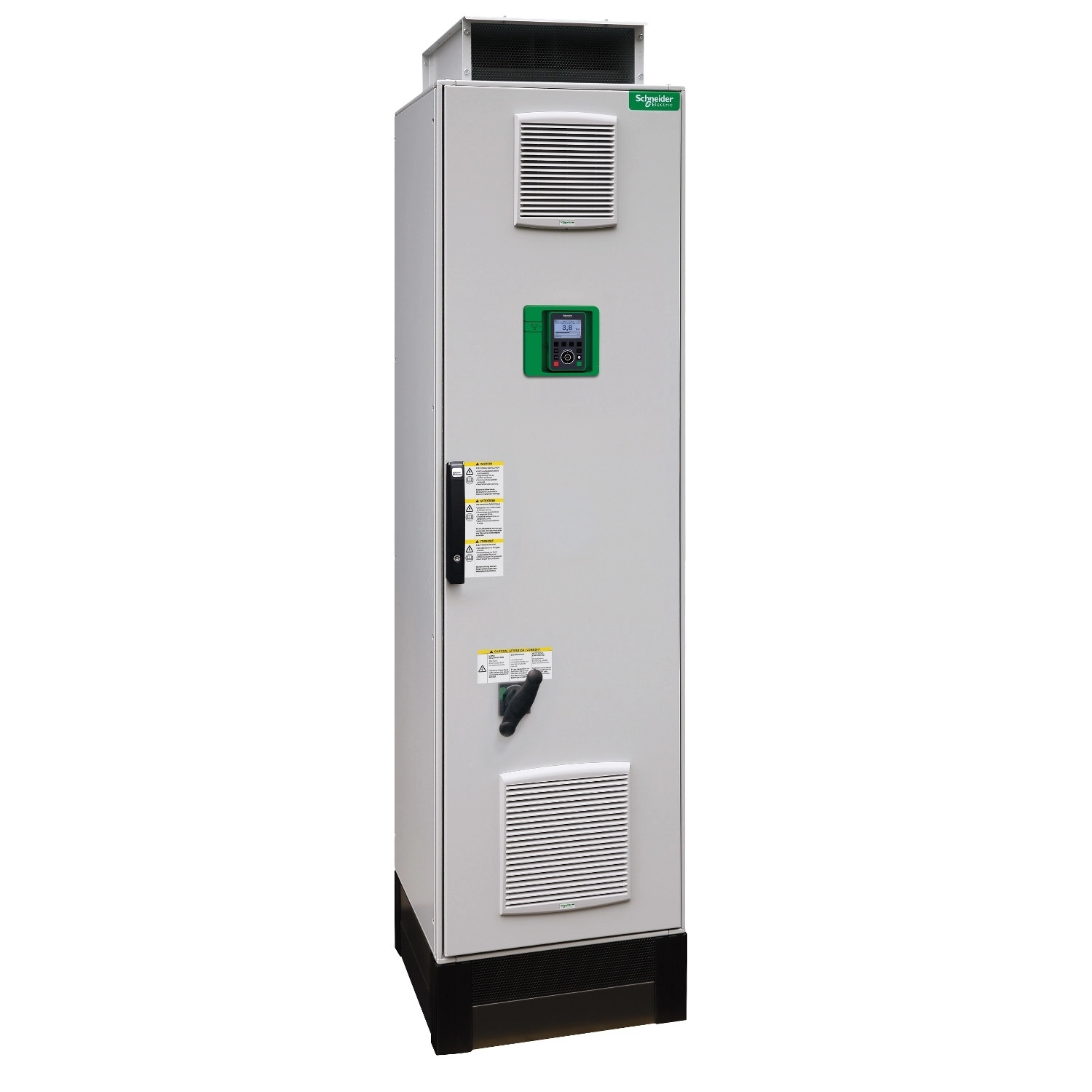

Az Altivar Process ATV600 sorozatba tartozó ATV650C31N4F egy robusztus, nagyteljesítményű frekvenciaváltó, amelyet kimondottan ipari folyamatvezérlési és közműalkalmazásokhoz terveztek. Ez a 315 kW-os, floor-standing (padlón álló) kivitelű készülék ideális választás olyan környezetben, ahol magas teljesítmény és megbízhatóság szükséges a folyamatok zavartalan működtetéséhez.
Az ATV650C31N4F frekvenciaváltó 380-440V-os, háromfázisú hálózaton működik, és széleskörű alkalmazási lehetőségeket kínál. IP54-es védettségi szinttel rendelkezik, ami megfelelő védelmet biztosít a por és a fröccsenő víz ellen. A készülék alkalmas mind aszinkron, mind szinkron motorok vezérlésére, így rugalmasan használható különböző motortípusokhoz. A névleges kimeneti árama 590A normál terhelés mellett, míg nagy terhelés esetén 477A. A beépített EMC szűrővel akár 150 méteres kábelhosszúság is megvalósítható, az IEC 61800-3 C3 kategóriának megfelelően.
A frekvenciaváltó széleskörű kommunikációs lehetőségekkel rendelkezik, beleértve a Modbus TCP és Modbus soros protokollokat. Opcionálisan további kommunikációs modulokkal is bővíthető, mint például PROFINET, DeviceNet, EtherNet/IP, CANopen, BACnet MS/TP, Ethernet Powerlink vagy Profibus DP V1. A készülék 8 digitális bemenettel rendelkezik, melyekből kettő (DI7, DI8) impulzusbemenetként is programozható 0-30 kHz tartományban. Emellett 3 analóg bemenettel és 2 analóg kimenettel is fel van szerelve, valamint 3 relékimenettel, amelyek különböző funkciókra konfigurálhatók.
A biztonság szempontjából az ATV650C31N4F rendelkezik STO (Safe Torque Off) funkcióval, amely SIL 3 biztonsági szintnek felel meg. A készülék védelmi rendszere kiterjed többek között a motorvédelemre, túlmelegedés elleni védelemre, rövidzárlat elleni védelemre, és számos egyéb védelmi funkcióra. A változtatható kapcsolási frekvencia (2-8 kHz) lehetővé teszi az optimális működést különböző alkalmazásokban.
A készülék mechanikai kialakítása robosztus, 600 mm szélességű, 2350 mm magasságú és 669 mm mélységű szekrényben helyezkedik el. Tömege 500 kg. Hűtése kényszerkonvekcióval történik, a hűtőlevegő térfogatárama 1300 m³/h. Üzemi hőmérséklet-tartománya -15...40 °C közötti derating nélkül, míg 40...50 °C között teljesítménycsökkentéssel üzemeltethető. A frekvenciaváltó számos ipari szabványnak megfelel, beleértve az IEC 60204-1, IEC 61800-2, IEC 61800-3 és IEC 61800-5-1 előírásokat. Rendelkezik CE, ATEX, EAC és C-Tick tanúsítványokkal.
Schneider Electric Altivar Process ATV650 - ATV650C31N4F - frekvenciaváltó, 310kW, 3f, 400VAC, IP55, álló szekrényes kivitel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termékalkalmazás: Folyamat- és közműszabályozás
Termék típusa: Frekvenciaváltó
Változat: Leválasztó kapcsolóval
Rövid terméknév: ATV650
Felszerelési mód: Padlón álló
Kommunikáció
Kommunikációs port protokoll: Modbus TCP, Modbus soros
Interfész: Ethernet, 2-vezetékes RS485
Adatátviteli sebesség: 10, 100 Mbit/s; 4800, 9600, 19200, 38,4 kbit/s
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Elektromos jellemzők
Névleges tápfeszültség: 380...440 V (-15...+10%)
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 590,0 A
Folyamatos kimeneti áram: 590 A 2,5 kHz-en normál üzemben, 477 A 2,5 kHz-en nehéz üzemben
Motor teljesítmény: 315 kW (normál üzem), 250 kW (nehéz üzem)
Vonali áram: 453 A 400 V-nál (normál üzem), 488 A 400 V-nál (nehéz üzem), 391 A 380 V-nál (normál üzem), 566 A 380 V-nál (nehéz üzem)
Maximális átmeneti áram: 649 A 60 másodpercig (normál üzem), 716 A 60 másodpercig (nehéz üzem)
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2...8 kHz állítható, 2,5...8 kHz terheléscsökkentő tényezővel
Névleges kapcsolási frekvencia: 2,5 kHz
Védelem és biztonság
IP védettségi fokozat: IP54 az IEC 60529 és IEC 61800-5-1 szerint
EMC szűrő: Beépített, 150 m-ig megfelelve az IEC 61800-3 C3 kategóriának
Biztonsági funkció: STO (biztonságos nyomatékkikapcsolás) SIL 3
Védelmi típus: Biztonságos nyomatékkikapcsolás, motorfázistörés, túlmelegedés, túláram, kimeneti túlfeszültség, rövidzárlat, egyenfeszültség-túlfeszültség, tápfeszültség-túlfeszültség, tápfeszültség-alulfeszültség, tápfázis-kimaradás, túlsebesség, vezérlőáramköri szakadás, termikus védelem
Fizikai jellemzők
Hűtés típusa: Kényszerlégkeringtetés
Szélesség: 600 mm
Magasság: 2350 mm
Mélység: 669 mm
Nettó tömeg: 500 kg
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földeléssel szemben
Zajszint: 70 dB a 86/188/EGK szerint
Szennyezettségi fokozat: 2 az IEC 61800-5-1 szerint
Rezgésállóság: 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint, 1,5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Környezeti üzemi hőmérséklet: -15...40 °C (terheléscsökkentés nélkül), 40...50 °C (terheléscsökkentéssel)
Üzemi magasság: ≤ 1000 m terheléscsökkentés nélkül, 1000...4800 m áramterhelés-csökkentéssel 1% per 100 m
Üzemi pozíció: Függőleges +/- 10 fok
