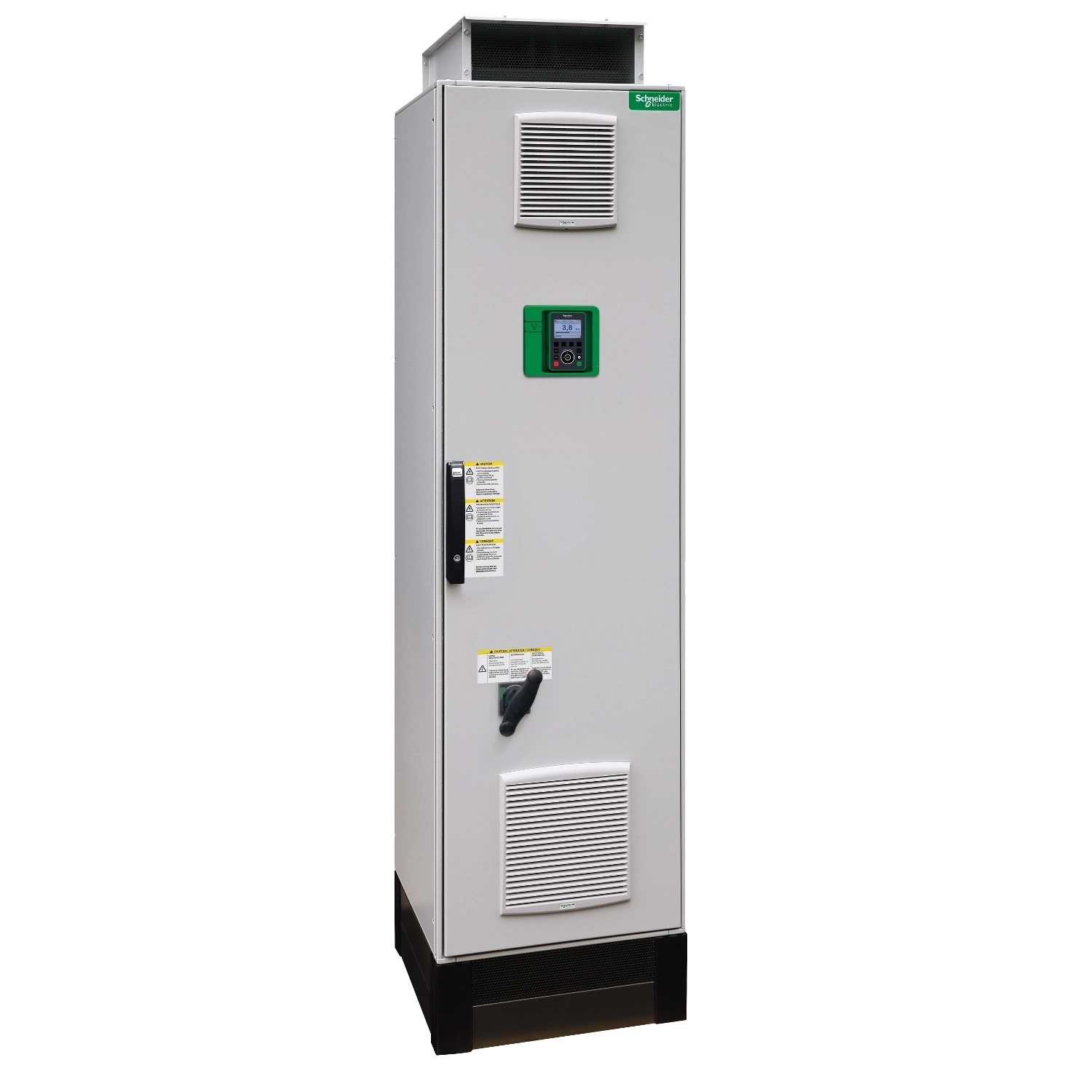

Az Altivar Process ATV600 sorozat ATV650C25N4F típusú frekvenciaváltója a Schneider Electric csúcstechnológiás, nagyteljesítményű terméke, amely kifejezetten ipari folyamatok és közművek alkalmazásaihoz lett kifejlesztve. Ez a floor-standing (álló szekrényes) kivitelű frekvenciaváltó kiváló választás olyan környezetben, ahol a megbízhatóság és a precíz motorvezérlés elengedhetetlen követelmény.
A készülék 250 kW-os normál üzemi és 200 kW-os nagy terhelésű teljesítménnyel rendelkezik, és 380-440 V háromfázisú tápfeszültséggel működik. Az ATV650 változat különlegessége, hogy beépített megszakítóval van ellátva, ami növeli a berendezés biztonságát és kezelhetőségét. Az IP54 védettségi szint kiváló védelmet biztosít por és nedvesség ellen, így a készülék ipari környezetben is megbízhatóan üzemel. A készülék továbbá integrált EMC szűrővel van ellátva, ami 150 méterig biztosítja az IEC 61800-3 C3 kategória szerinti elektromágneses kompatibilitást.
Az ATV650C25N4F kommunikációs képességei kiemelkedőek: alapkivitelben Modbus TCP és Ethernet protokollokat támogat, azonban opcionális kártyákkal bővíthető PROFINET, DeviceNet, CANopen, Ethernet IP, BACnet MS/TP, Ethernet Powerlink vagy Profibus DP V1 protokollok használatához is. Ez rendkívüli rugalmasságot biztosít a különböző automatizálási rendszerekhez való integrálásban. A készülék mind aszinkron, mind szinkron motorok vezérlésére alkalmas, beleértve a szinkron reluktancia és állandó mágneses motorokat is. A kimeneti frekvencia 0,1-től 500 Hz-ig állítható, ami rendkívül széles alkalmazási területet fed le.
A frekvenciaváltó fejlett biztonsági funkciókat is kínál, mint például az STO (Safe Torque Off) SIL 3 biztonsági szintű megoldás, amely megakadályozza a motor nem kívánt elindulását. A készülék normál üzemben 477 A, nagy terhelésű üzemben pedig 370 A folyamatos kimeneti áramot biztosít 2,5 kHz kapcsolási frekvencia mellett. Az ATV650C25N4F számos védelmi funkcióval rendelkezik, többek között túlmelegedés, túláram, rövidzárlat, motor fázisvesztés, DC busz túlfeszültség elleni védelemmel, ami hosszú távú megbízható működést garantál. A szabályozási képességek között megtalálható az állítható PID szabályozó, amely pontos folyamatvezérlést tesz lehetővé.
ATV650C25N4F műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék típusa: Frekvenciaváltó
Típusváltozat: Beépített megszakítóval
Rövid típusnév: ATV650
Szerelési mód: Álló szekrényes kivitel
Kommunikáció
Kommunikációs protokollok: Modbus TCP, Ethernet
Fizikai interfész: Ethernet, 2-vezetékes RS485
Átviteli sebesség: 10, 100 Mbit/s (Ethernet), 4800, 9600, 19200, 38400 bit/s (soros)
Elektromos jellemzők
Névleges tápfeszültség: 380...440 V (-15...+10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 477 A (normál üzem), 370 A (nagy terhelés) 2,5 kHz-en
Motorteljesítmény: 250 kW (normál üzem), 200 kW (nagy terhelés)
Hálózati áram: 369 A (400 V, normál üzem), 391 A (400 V, nagy terhelés)
Kimeneti frekvenciatartomány: 0,1...500 Hz
Védettség és hűtés
IP védettségi fokozat: IP54 (IEC 60529 és IEC 61800-5-1 szerint)
Hűtési mód: Kényszerített konvekció
Hűtőlevegő mennyisége: 1300 m³/h
Biztonsági funkciók
Biztonsági funkció: STO (Safe Torque Off) SIL 3
Mechanikai jellemzők
Szélesség: 600 mm
Magasság: 2350 mm
Mélység: 669 mm
Nettó tömeg: 500 kg
Környezeti feltételek
Működési hőmérséklet: -15...40 °C (névleges), 40...50 °C (teljesítménycsökkenéssel)
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Működési magasság: ≤1000 m (korlátozás nélkül), 1000...4800 m (100 m-ként 1% áramcsökkenéssel)
Védettség: Class 3C3, Class 3S3 az IEC 60721-3-3 szerint
Megfelelőségek és tanúsítványok
Tanúsítványok: ATEX, EAC, C-Tick, CE
Szabványok: IEC 60204-1, IEC 61800-2, IEC 61800-3, IEC 61800-5-1
