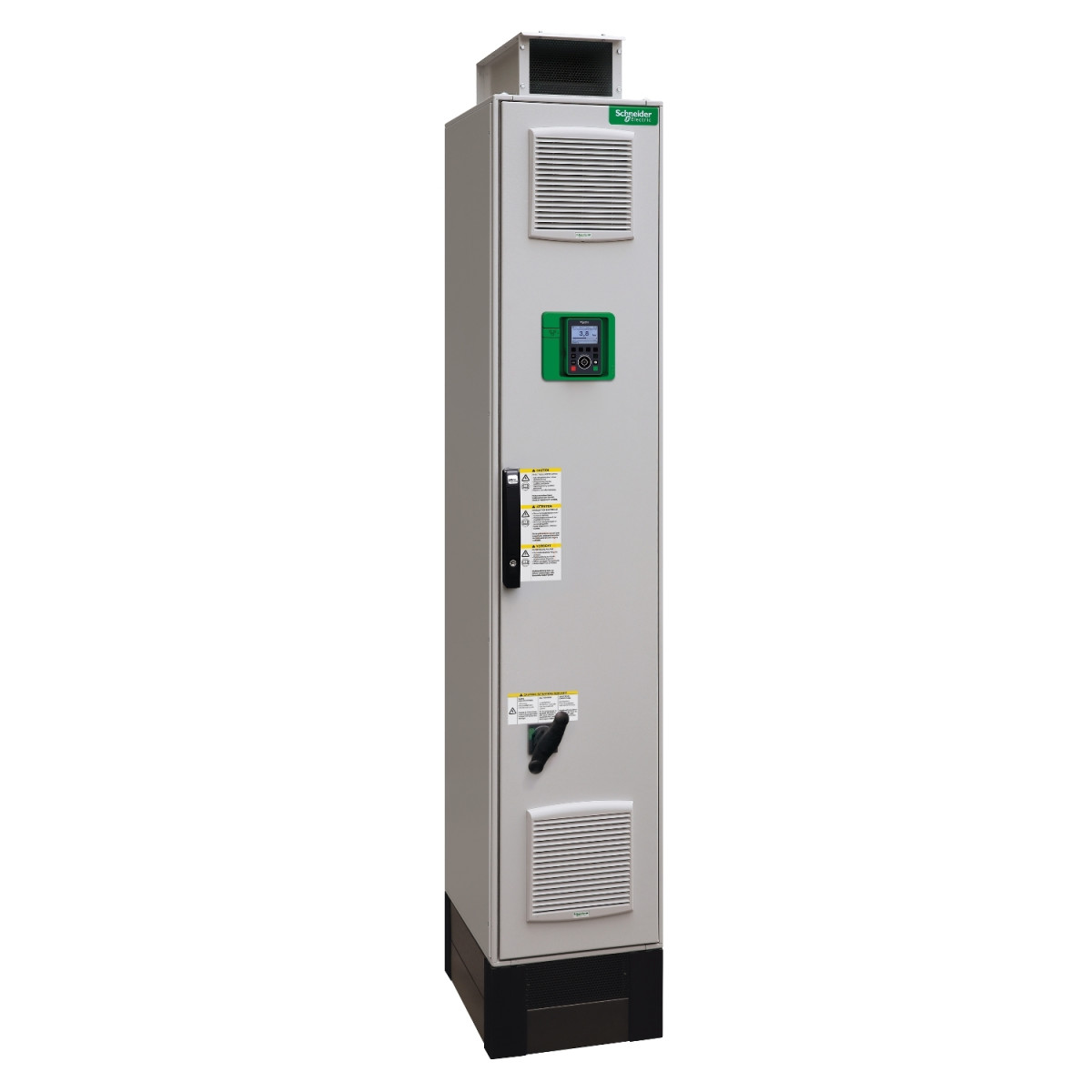

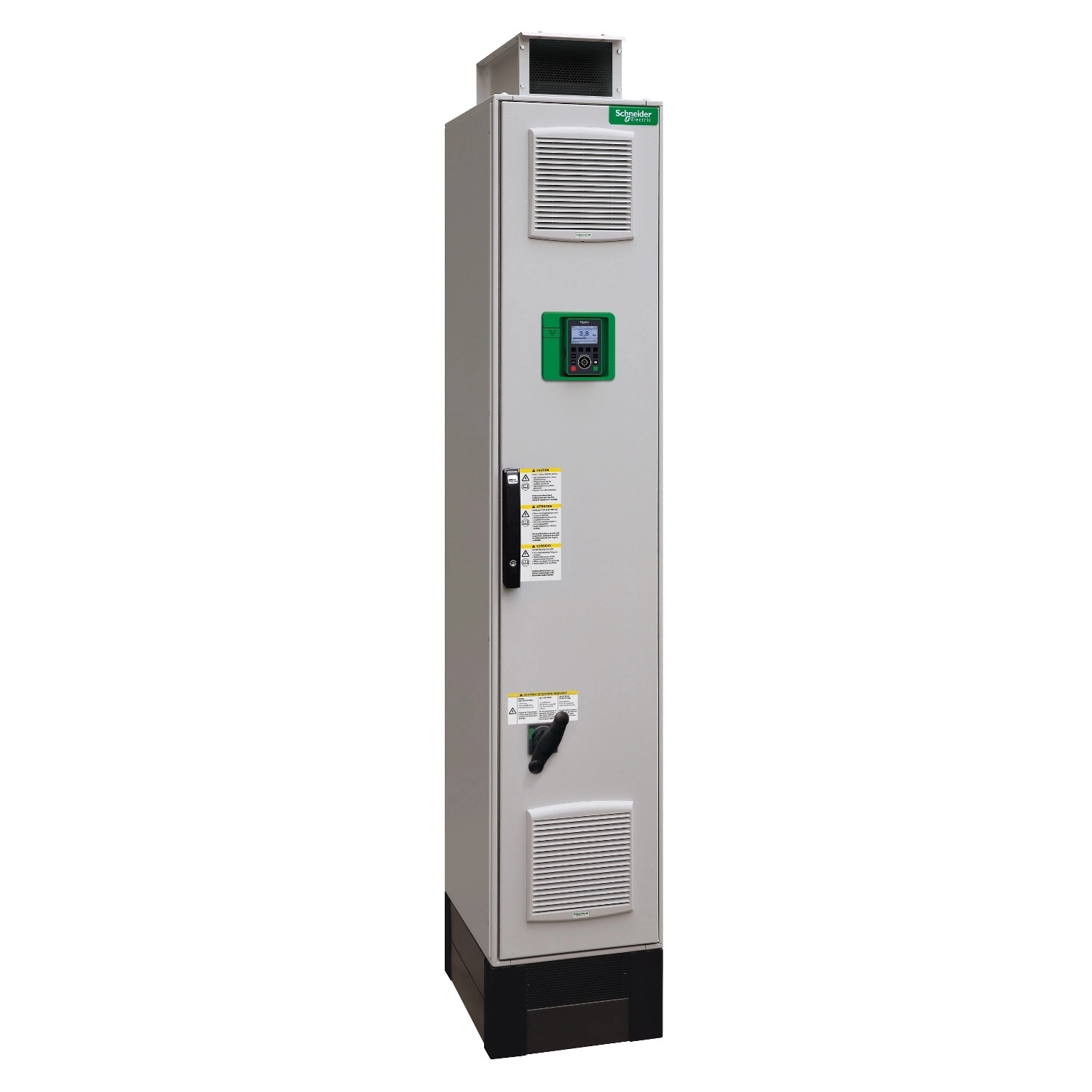

Az Altivar Process ATV600 termékcsaládhoz tartozó ATV650C16N4F egy kiváló minőségű, 160 kW teljesítményű frekvenciaváltó, amelyet a Schneider Electric kifejezetten ipari folyamatirányítási és közmű alkalmazásokhoz fejlesztett ki. Ez a típus a 400-480V-os, háromfázisú hálózatokkal kompatibilis, és álló szekrényes kivitelben készül, ami ideális nagyobb teljesítményigényű rendszerekhez.
Az ATV650C16N4F számos kiemelkedő műszaki paraméterrel rendelkezik, amelyek hatékonnyá és megbízhatóvá teszik a működését. Az eszköz IP54-es védettségi fokozata kiváló védelmet biztosít por és fröccsenő víz ellen, ami lehetővé teszi a változatos ipari környezetben történő használatát. A frekvenciaváltó integrált leválasztó kapcsolóval van felszerelve, ami növeli a telepítési és üzemeltetési biztonságot. Kommunikációs protokolljai között megtalálható a Modbus TCP és Modbus soros is, amelyek rugalmas integrációt biztosítanak különböző vezérlőrendszerekkel.
Ez a frekvenciaváltó rendkívül sokoldalú, mivel mind aszinkron, mind szinkron motorok vezérlésére alkalmas. A motor teljesítménye normál üzemmódban 160 kW, nehéz üzemmódban pedig 132 kW lehet. A névleges kimeneti áram 302 A 2,5 kHz-es kapcsolási frekvencia mellett normál terhelésnél, míg nehéz terhelésnél 250 A. A frekvenciaváltó kimeneti frekvenciatartománya 0,1-500 Hz között állítható, ami széles fordulatszám-tartományt biztosít a vezérelt motorok számára. Az eszköz STO (Safe Torque Off) biztonsági funkcióval rendelkezik, amely SIL 3 biztonsági integritási szintnek felel meg, ezáltal kiváló védelmet nyújt mind a berendezés, mind a kezelőszemélyzet számára vészhelyzet esetén. A frekvenciaváltó vezérlési lehetőségei között megtalálható az állandó nyomaték standard, optimalizált nyomaték üzemmód és a változó nyomaték standard, amelyek különböző alkalmazási területekhez igazíthatók. Szinkronmotorok esetén képes szinkron reluktancia motorok és állandó mágneses motorok vezérlésére is.
Az ATV650C16N4F rendkívül rugalmasan konfigurálható a különböző bemeneti és kimeneti lehetőségeinek köszönhetően. Rendelkezik 8 digitális bemenettel, amelyek közül kettő impulzusbemenetként is konfigurálható. Analóg bemenetek terén 3 db szoftveresen konfigurálható bemenettel rendelkezik, amelyek feszültség- vagy áramalapú jeleket is fogadhatnak. Az eszköz 2 analóg kimenettel és 3 relés kimenettel is fel van szerelve, amelyek szintén programozhatók a különböző alkalmazási igényekhez. A készülék rendelkezik beépített EMC szűrővel is, amely az elektromágneses zavarok csökkentését szolgálja. Méreteit tekintve 400 mm széles, 2350 mm magas és 669 mm mély, tömege pedig 330 kg. Az üzemi hőmérséklet-tartománya -15°C és +40°C között van teljesítménycsökkentés nélkül, de akár 50°C-ig is használható teljesítménycsökkentéssel. A készülék különböző opcionális kártyákkal bővíthető, mint például különböző kommunikációs modulok (PROFINET, DeviceNet, CANopen) vagy digitális és analóg I/O bővítőmodulok.
Schneider Electric Altivar Process ATV650 - ATV650C16N4F - frekvenciaváltó, 160kW, 3f, 400VAC, IP55, álló szekrényes kivitel műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Process ATV600
Specifikus alkalmazás: Folyamatirányítás és közművek
Terméktípus: Frekvenciaváltó
Változat: Leválasztó kapcsolóval
Eszköz rövid neve: ATV650
Szerelési mód: Álló szekrényes kivitel
Kommunikációs portok és protokollok
Kommunikációs protokollok: Modbus TCP, Modbus soros
Tápellátás és kimeneti jellemzők
Névleges tápfeszültség: 380...440 V -15...10%
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 302,0 A
IP védettségi fokozat: IP54 az IEC 60529 és IEC 61800-5-1 szerint
Motor teljesítmény: 160 kW (normál terhelés), 132 kW (nehéz terhelés)
Elektromos jellemzők
Hálózati áram: 251 A 400 V-nál (nehéz terhelés), 210 A 380 V-nál (normál terhelés), 291 A 380 V-nál (nehéz terhelés), 244 A 400 V-nál (normál terhelés)
Folyamatos kimeneti áram: 302 A 2,5 kHz-nél normál terhelés esetén, 250 A 2,5 kHz-nél nehéz terhelés esetén
Frekvenciaváltó kimeneti frekvenciatartománya: 0,1...500 Hz
Biztonsági funkció: STO (safe torque off) SIL 3
Hűtés típusa: Kényszerített légáramlás
Tápfrekvencia: 50...60 Hz -5...5%
Vezérlési tulajdonságok
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 programozható impulzusbemenetként: 0...30 kHz, 24 V DC (≤ 30 V)
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 31,5 kOhm, felbontás 12 bit; áram: 0...20 mA, impedancia: 250 Ohm, felbontás 12 bit
Analóg kimenetek száma: 2
Relés kimenetek száma: 3
Fizikai jellemzők
Szélesség: 400 mm
Magasság: 2350 mm
Mélység: 669 mm
Nettó tömeg: 330 kg
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földeléshez képest
Zajszint: 69 dB az 86/188/EEC szerint
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Üzemi környezeti hőmérséklet: -15...40 °C (teljesítménycsökkentés nélkül), 40...50 °C (teljesítménycsökkentéssel)
Üzemi tengerszint feletti magasság: ≤ 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 100 m-enként 1% áramcsökkentéssel
Üzemi pozíció: Függőleges +/- 10 fok
