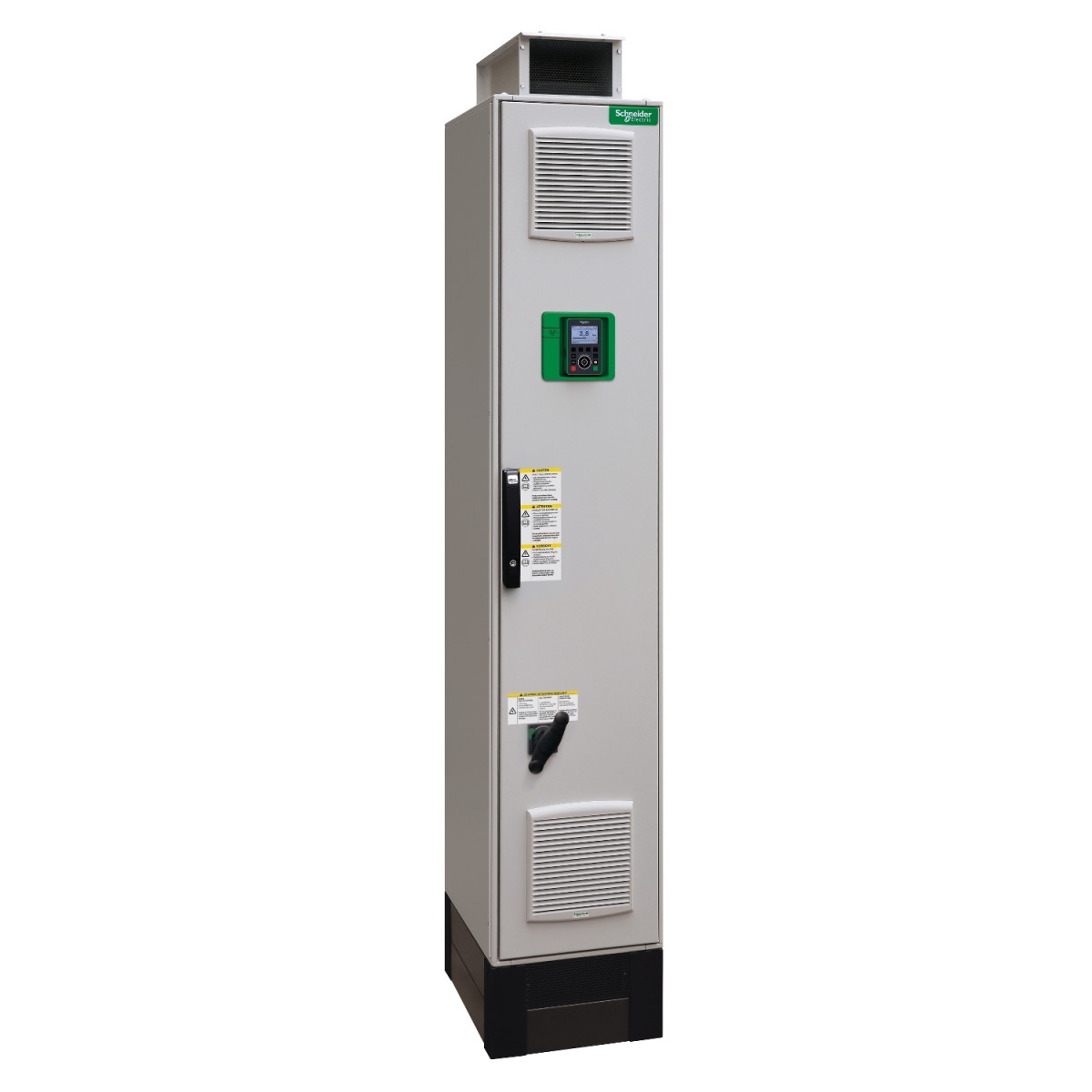

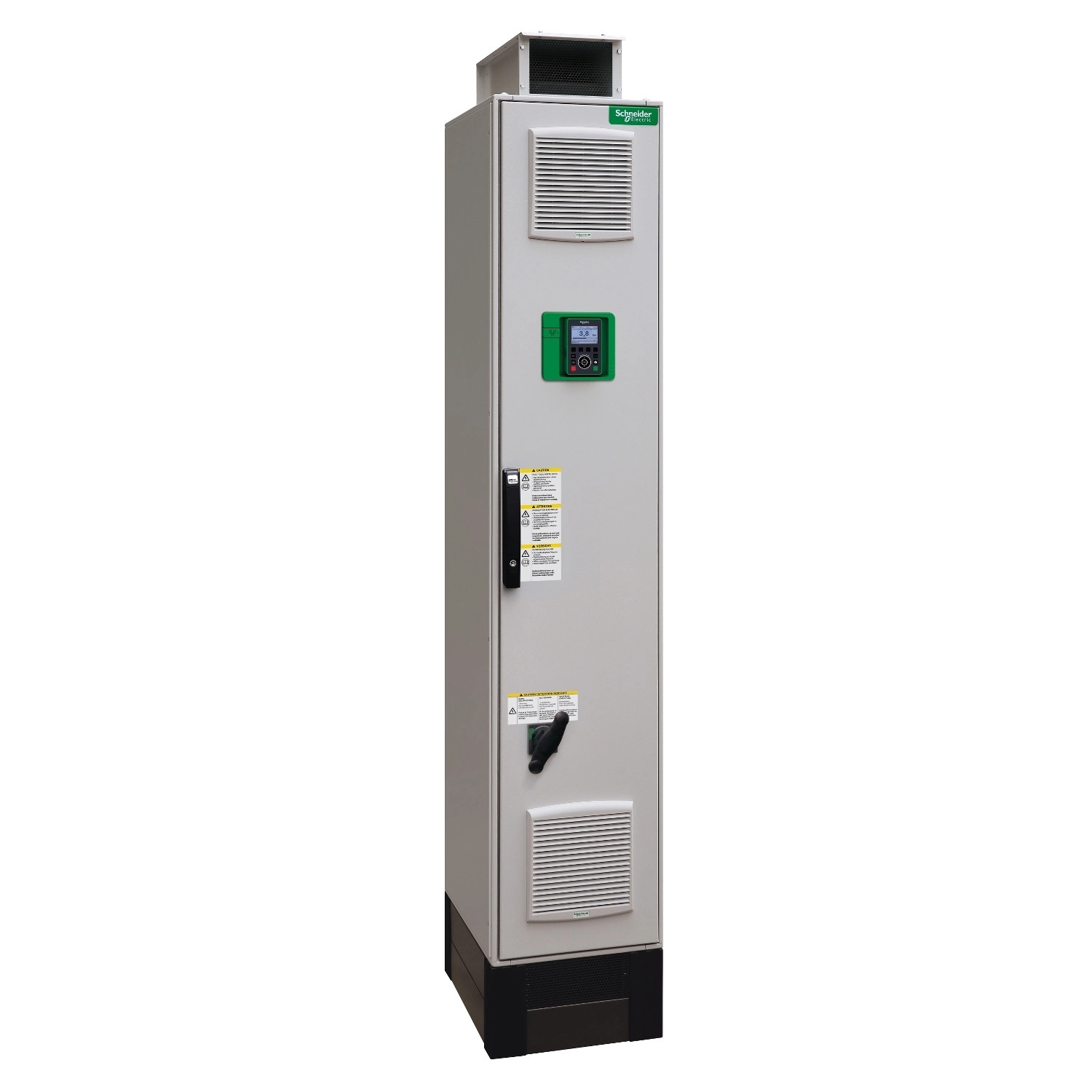

A Schneider Electric Altivar Process ATV650 frekvenciaváltó sorozatának ATV650C13N4F típusa egy nagy teljesítményű, ipari alkalmazásokra tervezett készülék, amely kifejezetten folyamatirányítási és közműalkalmazásokhoz optimalizált. Ez a padlóra szerelhető, álló szekrényes kivitelű frekvenciaváltó 132 kW motorteljesítményt képes kezelni normál üzemmódban, illetve 110 kW-ot nagy terhelésű üzemmódban, mindezt 400-480V háromfázisú tápfeszültséggel.
Az ATV650C13N4F kiemelkedő védelmi fokozattal rendelkezik (IP54), amely lehetővé teszi telepítését olyan környezetben is, ahol por és nedvesség jelenléte előfordulhat. A készülékbe leválasztó kapcsoló van beépítve, ami növeli a biztonságot és megkönnyíti a karbantartást. A beépített EMC szűrő 150 méterig biztosítja az IEC 61800-3 C3 kategória szerinti elektromágneses kompatibilitást.
A frekvenciaváltó rendkívül sokoldalú, hiszen mind aszinkron, mind szinkronmotorok – beleértve a szinkron reluktancia és állandó mágneses motorokat – vezérlésére alkalmas. A vezérlési profilok között megtalálható az állandó nyomaték, az optimalizált nyomaték és a változtatható nyomaték üzemmód is. A kimeneti frekvenciatartomány 0,1-500 Hz, a névleges kimeneti áram normál üzemmódban 250A, nagy terhelésű üzemmódban pedig 211A, 2,5 kHz kapcsolási frekvencián. A készülék rendelkezik STO (Safe Torque Off) biztonsági funkcióval, amely SIL 3 biztonsági szintet biztosít.
Kommunikációs lehetőségek terén az ATV650C13N4F széles választékot kínál: alapkiépítésben Modbus soros és Ethernet portokkal rendelkezik, valamint különböző kommunikációs modulok (PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen, Ethernet Powerlink, BACnet MS/TP, Profibus DP V1) utólag beépíthetők. A készülék számos be- és kimenettel is rendelkezik: 8 digitális bemenet (amelyek közül kettő impulzus bemenetként is konfigurálható), 3 analóg bemenet, 2 analóg kimenet és 3 relékimenet, amelyek rugalmas konfigurációt tesznek lehetővé a különböző alkalmazásokhoz.
Az ATV650C13N4F számos ipari alkalmazásban használható, különösen az élelmiszer- és italfeldolgozás, bányászat, olaj- és gázipar, valamint a vízkezelés területén. Típustól függően szivattyúk, ventilátorok, kompresszorok, szállítószalagok és keverők vezérlésére alkalmas. A változtatható sebességű meghajtás jelentősen csökkentheti az energiafogyasztást, hiszen a motor sebességét a tényleges igényekhez igazítja. A kényszerített légáramú hűtési rendszer és a széles hőmérséklet-tartományban való működés (-15°C...+40°C normál esetben, deratinggel akár +50°C-ig) tovább növeli a készülék sokoldalúságát.
Schneider Electric Altivar Process ATV650 - ATV650C13N4F - frekvenciaváltó, 130kW, 3f, 400VAC, IP55, álló szekrényes kivitel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Terméktípus: Frekvenciaváltó
Változat: Leválasztó kapcsolóval
Eszköz rövid neve: ATV650
Szerelési mód: Álló szekrényes kivitel
Kommunikációs portok
Kommunikációs protokollok: Modbus soros, Ethernet
Elektromos jellemzők
Névleges tápfeszültség: 380...440 V - 15...10 %
Relatív szimmetrikus hálózati feszültség tűrés: 10 %
Relatív szimmetrikus hálózati frekvencia tűrés: 5 %
Névleges kimeneti áram: 250.0 A
Védettségi fokozat: IP54 az IEC 60529 szerint, IP54 az IEC 61800-5-1 szerint
Hűtés típusa: Kényszerített légáramlás
Tápfrekvencia: 50...60 Hz - 5...5 %
Teljesítmény
Motor teljesítmény: 132 kW (normál üzemmód), 110 kW (nagy terhelésű üzemmód)
Áram
Vonali áram: 210 A 400 V-nál (nagy terhelésű üzemmód), 179 A 380 V-nál (normál üzemmód), 244 A 380 V-nál (nagy terhelésű üzemmód), 207 A 400 V-nál (normál üzemmód)
Folyamatos kimeneti áram: 250 A 2.5 kHz-nél normál üzemmódban, 211 A 2.5 kHz-nél nagy terhelésű üzemmódban
Frekvencia
Frekvenciaváltó kimeneti frekvencia: 0.1…500 Hz
Biztonsági funkciók
STO (safe torque off) SIL 3
Opcionális kártyák
A foglalat: kommunikációs modul, PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen daisy chain RJ45, CANopen SUB-D 9, CANopen csavaros sorkapcsok
A/B foglalat: digitális és analóg I/O bővítő modul, relékimeneti bővítőmodul
Kommunikációs modulok: Ethernet IP/Modbus TCP/MD-Link, BACnet MS/TP, Ethernet Powerlink, Profibus DP V1
Be- és kimenetek
Digitális bemenetek száma: 8
Digitális bemenet típus: DI7, DI8 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (≤ 30 V)
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Fizikai jellemzők
Szélesség: 400 mm
Magasság: 2350 mm
Mélység: 669 mm
Nettó tömeg: 330 kg
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földeléshez képest
Zajszint: 69 dB megfelelve a 86/188/EEC szabványnak
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Rezgésállóság: 1 gn (f= 13…200 Hz) az IEC 60068-2-6 szerint, 1.5 mm csúcstól csúcsig (f= 2…13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5…95 % kondenzáció nélkül az IEC 60068-2-3 szerint
Működési környezeti hőmérséklet: 40…50 °C (deratinggel), -15…40 °C (derating nélkül)
