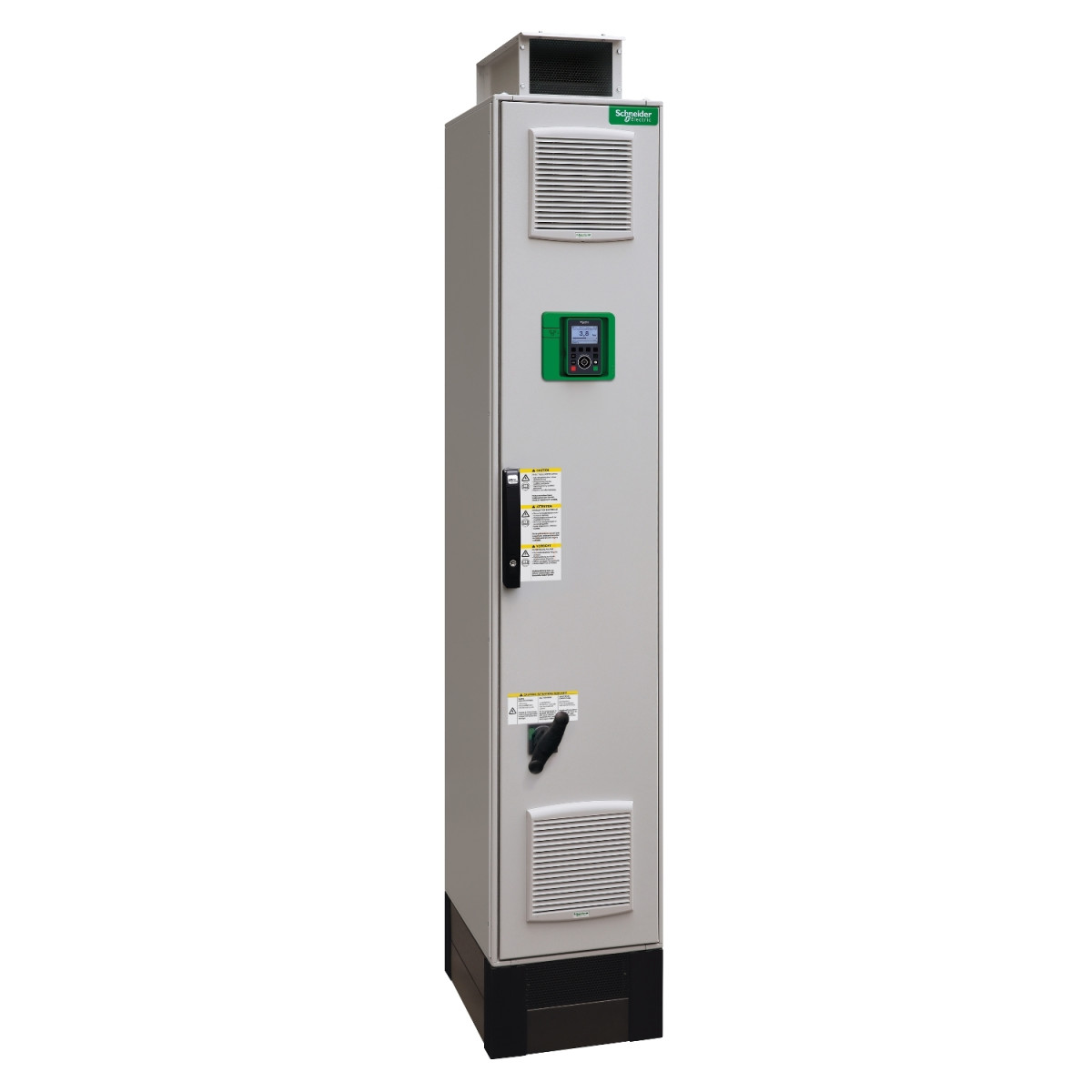

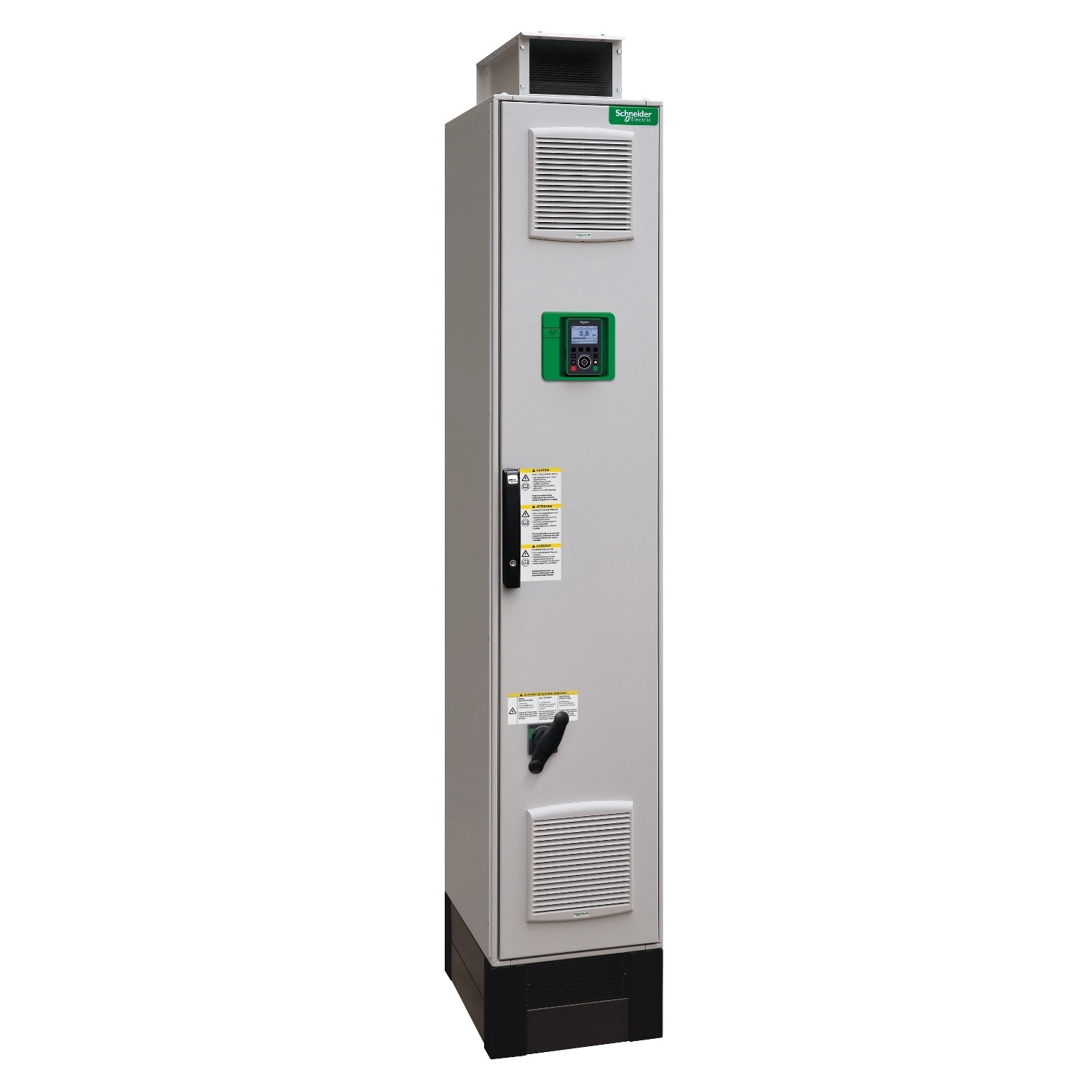

Az Altivar Process ATV600 sorozat ATV650C11N4F típusú frekvenciaváltója egy rendkívül sokoldalú ipari megoldás, amelyet kifejezetten folyamatirányítási és közműalkalmazások számára fejlesztettek ki. A Schneider Electric által gyártott 110 kW teljesítményű készülék az ipari folyamatok és közművek hatékony vezérlésére alkalmas, figyelemre méltó műszaki paraméterekkel és korszerű kommunikációs lehetőségekkel.
Ez a frekvenciaváltó ideális aszinkron és szinkron motorok szabályozására egyaránt. Az ATV650C11N4F 380-440V háromfázisú hálózatról működtethető, névleges kimeneti árama 211A, amit normál üzemmódban (normal duty) 110 kW, nehéz üzemmódban (heavy duty) pedig 90 kW teljesítményű motorokhoz terveztek. A készülék IP54 védettségi fokozattal rendelkezik, ami megvédi a berendezést a por és a fröccsenő víz káros hatásaitól, így ideális választás ipari környezetben történő alkalmazásokhoz. Álló szekrényes kivitelének köszönhetően egyszerűen telepíthető, ráadásul a készülékbe integrált megszakító kapcsoló tovább növeli a használat biztonságát és kényelmét.
A készülék kivételes kommunikációs képességekkel rendelkezik: beépített Modbus soros, Ethernet és Modbus TCP protokollokkal, így könnyen integrálható fejlett ipari hálózatokba. A különböző bővítőkártyák révén tovább növelhető a kommunikációs lehetőségek köre, például PROFINET, DeviceNet, CANopen, BACnet, Ethernet Powerlink vagy Profibus DP V1 protokollokkal. A vezérlés szempontjából fontos, hogy az ATV650C11N4F 8 diszkrét bemenettel, 3 analóg bemenettel, 2 analóg kimenettel és 3 relékimenettel rendelkezik. A DI7 és DI8 bemenetek impulzusbemenetként is programozhatók, a motor sebességének vezérlése pedig 16 előre beállított sebességérték közül választható. A készülék STO (Safe Torque Off) biztonsági funkcióval is fel van szerelve, ami SIL3 biztonsági integritási szintet biztosít.
A frekvenciaváltó kimagasló műszaki jellemzői közé tartozik, hogy a kimeneti frekvencia 0,1-500 Hz között állítható, a kapcsolási frekvencia normál esetben 2,5 kHz, de 2,5-8 kHz között módosítható a terhelés függvényében. A szabályozáshoz állítható PID szabályzó áll rendelkezésre, a gyorsítási és lassítási rámpák pedig 0,01-9999 másodperc között, lineárisan vagy S, U görbék szerint állíthatók. A hűtést kényszerített légáramlás biztosítja, zajszintje 69 dB. A készülék a következő motorvezérlési profilokat támogatja: állandó nyomaték standard, optimalizált nyomaték mód, változó nyomaték standard, szinkron reluktancia motor és állandó mágneses motor. Fizikai méreteit tekintve a frekvenciaváltó 400 mm széles, 2350 mm magas, 669 mm mély, tömege pedig 330 kg. Az üzemi hőmérséklet tartománya -15°C és +40°C között van terheléscsökkentés nélkül, illetve 50-60°C között terheléscsökkentéssel. A maximális relatív páratartalom kondenzáció nélkül 5-95% között lehet.
Altivar Process ATV650C11N4F műszaki adatok
Általános információk
Termékcsalád: Altivar Process ATV600
Terméktípus: ATV650
Alkalmazási terület: Folyamatirányítás és közművek
Komponens típus: Frekvenciaváltó
Változat: Megszakítókapcsolóval
Szerelési mód: Álló szekrényes kivitel
Elektromos jellemzők
Névleges tápfeszültség: 380...440 V -15...10 %
Relatív szimmetrikus hálózati feszültségtűrés: 10 %
Relatív szimmetrikus hálózati frekvenciatűrés: 5 %
Névleges kimeneti áram: 211.0 A
Hálózati fázisszám: 3 fázis
Motorteljesítmény: 110 kW (normál üzemmód), 90 kW (nagy terhelésű üzemmód)
Hálózati áram: 174 A 400 V-on (normál üzemmód), 151 A 500 V-on (nagy terhelésű üzemmód), 207 A 690 V-on (nagy terhelésű üzemmód), 179 A 690 V-on (normál üzemmód)
Folyamatos kimeneti áram: 211 A 2.5 kHz-en normál üzemmódban, 173 A 2.5 kHz-en nagy terhelésű üzemmódban
Frekvenciaváltó kimeneti frekvencia: 0.1…500 Hz
Megengedett átmeneti túláram: 1.1 × In 60 s-ig (normál üzemmód), 1.5 × In 60 s-ig (nagy terhelésű üzemmód)
Védelmi funkciók
IP védelmi fokozat: IP54
EMC szűrő: Beépített 150 m-es megfelelőség IEC 61800-3 C3 kategória szerint
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típusok: Safe torque off (motor és hajtás), motor fázisszakadás, túlmelegedés elleni védelem, túláram védelem, kimeneti túlfeszültség elleni védelem, rövidzárlat elleni védelem, DC busz túlfeszültség elleni védelem, tápfeszültség túl- és alulfeszültség elleni védelem, hálózati fáziskiesés elleni védelem, túlpörgés elleni védelem, motorvédelem
Fizikai jellemzők
Szélesség: 400 mm
Magasság: 2350 mm
Mélység: 669 mm
Hűtés típusa: Kényszerkonvekciós
Zajszint: 69 dB az 86/188/EEC szabványnak megfelelően
Kommunikáció
Kommunikációs port protokoll: Modbus soros, Ethernet, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférési mód: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s (Ethernet); 4800, 9600, 19200, 38400 bit/s (soros)
Környezeti feltételek
Üzemi hőmérséklet: -15…40 °C (terheléscsökkentés nélkül), 50…60 °C (terheléscsökkentéssel)
Üzemeltetési magasság: ≤ 1000 m terheléscsökkentés nélkül, 1000...4800 m 100 m-enként 1 % áramcsökkentéssel
Üzemeltetési pozíció: Függőleges +/- 10 fok
Relatív páratartalom: 5…95 % kondenzáció nélkül az IEC 60068-2-3 szabványnak megfelelően
Tanúsítványok és megfelelőségek
Tanúsítványok: ATEX, EAC, C-Tick
Jelölés: CE
Szabványok: IEC 60204-1, IEC 61800-2, IEC 61800-3, IEC 61800-5-1
