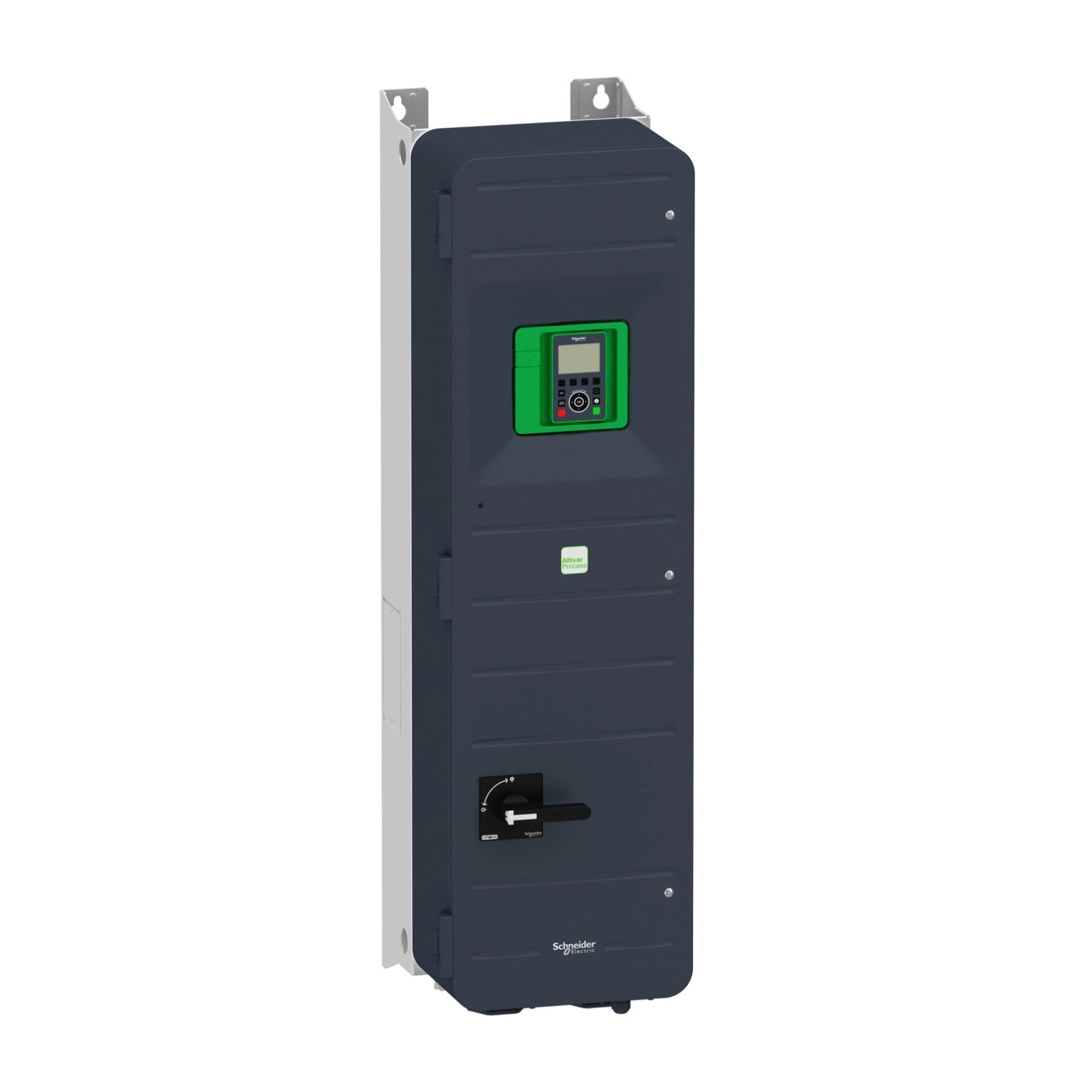

Az Altivar Process ATV600 sorozat ATV650D55N4E típusú frekvenciaváltója a Schneider Electric prémium kategóriás ipari hajtástechnikai megoldása, amelyet kifejezetten folyamatipari és közműipari alkalmazásokhoz fejlesztettek ki. Ez a nagy teljesítményű, 55 kW-os hajtás 400-480 V-os háromfázisú hálózaton üzemel, és az IP55 védettségének köszönhetően kiemelkedő ellenállóképességgel rendelkezik a por és nedvesség ellen, így ideális választás olyan ipari környezetekhez, ahol a megbízhatóság és a folyamatos működés elengedhetetlen.
Az ATV650D55N4E különlegessége a beépített szakaszoló kapcsoló, amely jelentősen egyszerűsíti a telepítést és a karbantartást, hiszen nincs szükség külön leválasztó eszközre. A falra szerelhető kivitel, a 345 mm széles, 1250 mm magas és 436 mm mély kompakt ház lehetővé teszi a rugalmas elhelyezést az ipari környezetben, miközben megfelelő védelmet nyújt a berendezés számára. A készülék kommunikációs lehetőségei rendkívül sokoldalúak: beépített Ethernet és Modbus TCP protokoll támogatással rendelkezik, valamint számos opcionális kommunikációs modullal bővíthető, mint például PROFINET, DeviceNet, CANopen vagy Profibus DP V1.
A frekvenciaváltó kiemelkedő működési paraméterekkel büszkélkedhet: normál terhelésnél (normal duty) 55 kW, nehéz üzemi körülmények között (heavy duty) 45 kW motorteljesítményt képes működtetni. A készülék rendkívül rugalmas, a kimeneti frekvencia 0,1-500 Hz tartományban állítható, ami lehetővé teszi a csatlakoztatott aszinkron vagy szinkron motorok precíz fordulatszám-szabályozását. A névleges kimeneti áram normál terhelésnél 106 A, míg nehéz üzemi körülmények között 87 A. A berendezés képes rövid idejű túlterhelések kezelésére is: normál üzemben 60 másodpercig 1,1×In, nehéz üzemben pedig 60 másodpercig 1,5×In áramot is biztosíthat.
A biztonság kiemelt szempont volt a tervezésnél, amit a beépített SIL3 szintű STO (Safe Torque Off) biztonsági funkció is igazol. Ez a funkció vészhelyzet esetén biztonságosan leállítja a motort nyomaték-mentesített állapotban. A frekvenciaváltó számos védelmi funkcióval rendelkezik, többek között motor fázisvesztés, túlmelegedés, túláram, túlfeszültség, DC busz túlfeszültség, és földzárlati védelem. A beépített EMC szűrő biztosítja, hogy a készülék megfeleljen az IEC 61800-3 kategória C3 elektromágneses kompatibilitási követelményeinek, akár 150 m-es motorkábel esetén is.
A készülék különösen alkalmas szivattyúk, ventilátorok, kompresszorok és szállítószalagok vezérlésére élelmiszeripari, bányászati, olaj- és gázipari, valamint víz- és szennyvízkezelési alkalmazásokban. A -15 °C és +40 °C közötti környezeti hőmérsékleten derating nélkül üzemeltethető, és megfelelő derating alkalmazásával akár +50 °C-ig is használható. 1000 m tengerszint feletti magasságig teljes teljesítményen működtethető, és megfelelő áramcsökkentéssel akár 4800 m-ig is alkalmazható. A beépített kényszerhűtés biztosítja a megbízható működést magas környezeti hőmérséklet esetén is.
Schneider Electric Altivar Process ATV630 - ATV650D55N4E - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Pontos típus: ATV650D55N4E
Alkalmazás: Folyamat- és közműipari alkalmazások
Terméktípus: Frekvenciaváltó
Változat: Beépített szakaszoló kapcsolóval
Rövid terméknév: ATV650
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs port protokoll: Ethernet, Modbus TCP
Interfész: Ethernet, 2-vezetékes RS485
Adatátviteli sebesség: 10, 100 Mbit/s (Ethernet), 4800, 9600, 19200, 38400 bps (soros)
Adatformátum: 8 bit, konfigurálható paritással (páratlan, páros vagy nincs)
Teljesítmény és elektromos jellemzők
Névleges tápfeszültség: 380...480 V (-15...+10%)
Hálózat fázisszáma: 3 fázis
Hálózati frekvencia: 50...60 Hz (±5%)
Motorteljesítmény: 55 kW (normál terhelés), 45 kW (nehéz terhelés)
Motorteljesítmény LE-ben: 75 LE (normál terhelés), 60 LE (nehéz terhelés)
Névleges kimeneti áram: 106 A (normál terhelés), 87 A (nehéz terhelés)
Hálózati áram: 84,2 A 480 V-nál (normál terhelés), 71,8 A 480 V-nál (nehéz terhelés), 97,2 A 380 V-nál (normál terhelés), 81,4 A 380 V-nál (nehéz terhelés)
Megengedett ideiglenes túláram: 1,1 × In 60 másodpercig (normál terhelés), 1,5 × In 60 másodpercig (nehéz terhelés)
Kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2...8 kHz állítható, 2,5 kHz névleges
Védelem és biztonság
IP védettségi fokozat: IP55 (IEC 60529 és IEC 61800-5-1 szerint)
EMC szűrő: Integrált, 150 m-ig IEC 61800-3 C3 kategória szerint
Biztonsági funkció: STO (Safe Torque Off) SIL 3
Védelmi típusok: Motor nyomatékmentes leállítás, motor fázisvesztés, túlmelegedés, túláram, túlfeszültség, DC busz túlfeszültség, tápfeszültség túl-/alulfeszültség, tápfázis kiesés, túlsebesség, vezérlőkör szakadás elleni védelem
Be- és kimeneti jellemzők
Digitális bemenetek száma: 8 (DI7, DI8 impulzusbemenetként programozható: 0-30 kHz, 24V DC)
Analóg bemenetek száma: 3 (AI1, AI2, AI3 szoftveresen konfigurálható: 0-10V DC vagy 0-20 mA, 12 bites felbontás)
Analóg kimenetek száma: 2 (szoftveresen konfigurálható: 0-10V DC vagy 0-20 mA, 10 bites felbontás)
Relé kimenetek száma: 3 (R1: hibarelé, R2/R3: szekvencia relék, NO, 100.000 ciklus élettartam)
Mechanikai és környezeti jellemzők
Hűtés típusa: Kényszerhűtés
Szélesség: 345 mm
Magasság: 1250 mm
Mélység: 436 mm
Környezeti hőmérséklet: -15...40 °C (derating nélkül), 40...50 °C (derating-gel)
Üzemelési magasság: ≤1000 m (derating nélkül), 1000...4800 m (1% áramcsökkentés 100 m-enként)
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Rezgésállóság: 1g (f=13-200 Hz), 1,5 mm csúcstól csúcsig (f=2-13 Hz) IEC 60068-2-6 szerint
Ütésállóság: 15g 11 ms-ig IEC 60068-2-27 szerint
