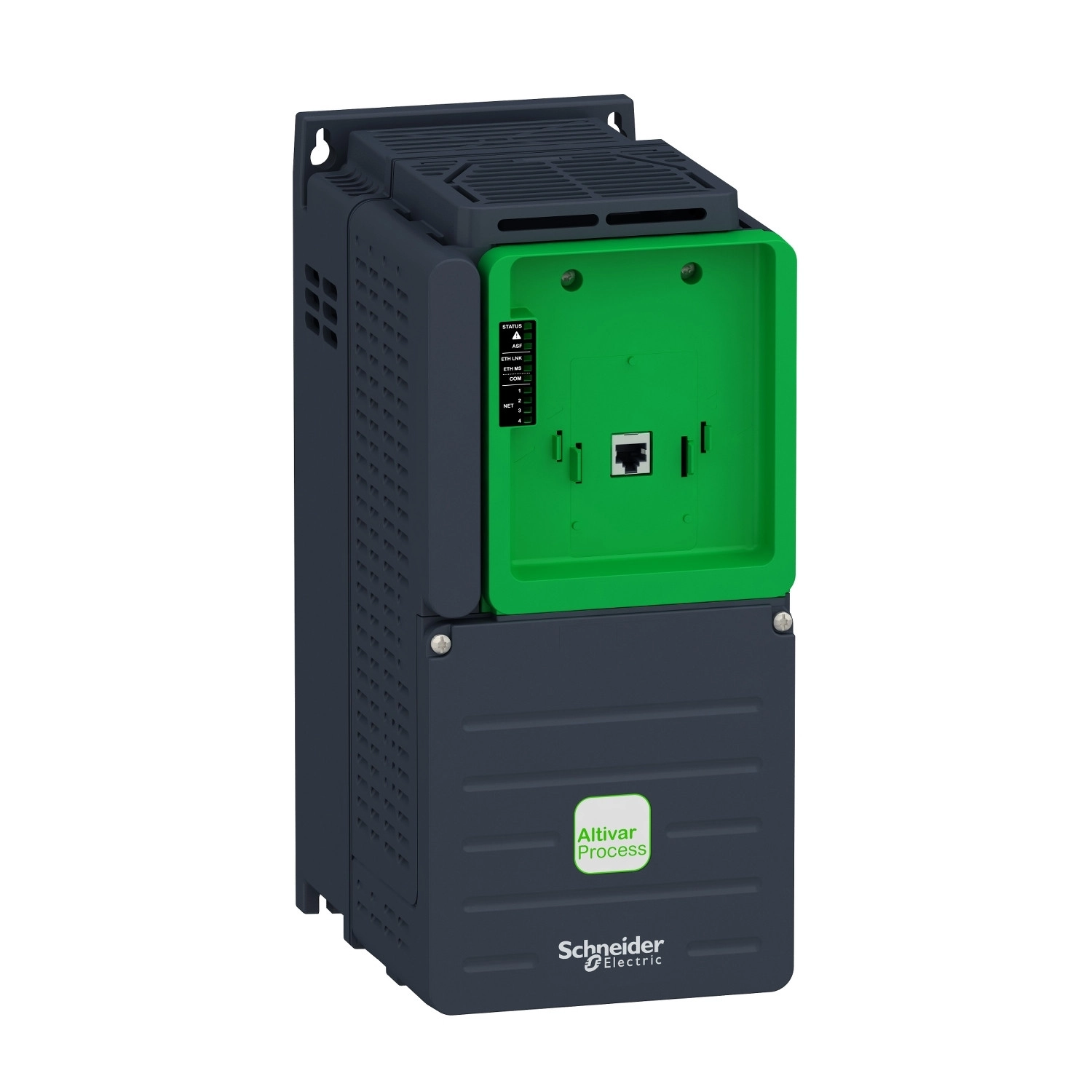

Az Altivar Process ATV600 sorozatú, ATV630U75N4Z típusú frekvenciaváltó a Schneider Electric professzionális változtatható fordulatszámú hajtása, amely kifejezetten ipari folyamatvezérlési alkalmazásokhoz és közműrendszerekhez lett kifejlesztve. A 7,5 kW teljesítményű, IP20-as védettséggel rendelkező, szekrénybe építhető kivitelű eszköz kiváló megoldást jelent mind aszinkron, mind szinkron motorok precíz vezérléséhez a 380-480 V-os feszültségtartományban.
Ez a frekvenciaváltó számos fejlett kommunikációs protokollt támogat, köztük az Ethernet, Modbus soros és Modbus TCP kapcsolatokat, így könnyedén integrálható modern ipari hálózatokba. A névleges kimeneti árama 16,5 A normál üzemmódban, míg nehéz üzemi körülmények között 12,7 A-es tartós kimeneti áramot biztosít 4 kHz kapcsolási frekvencia mellett. A készülék 0,1-500 Hz közötti kimeneti frekvenciatartományban képes működni, így rendkívül széles fordulatszám-tartományt biztosít a csatlakoztatott motoroknak.
Az ATV630U75N4Z kiemelkedő biztonsági funkcióval rendelkezik: a Safe Torque Off (STO) funkció SIL 3 szintű biztonságot garantál, amely megfelel a legmagasabb ipari biztonsági követelményeknek. Beépített EMC szűrővel rendelkezik, amely 10 méteres kábelhosszúságig az IEC 61800-3 szabvány C2 kategóriájának, míg 50 méteres kábelhosszúságig a C3 kategóriának megfelelő elektromágneses kompatibilitást biztosít. A készülék méretei: 155 mm széles, 345 mm magas és 225 mm mély, nettó súlya 6,9 kg.
A frekvenciaváltó számos fejlett funkciót kínál, mint például a lineáris gyorsítási és lassítási rámpák, melyek 0,01-9999 másodperc között külön-külön állíthatók, motorcsúszás-kompenzáció, DC-injektálással történő fékezés, valamint különféle vezérlési profilok aszinkron motorokhoz (állandó nyomaték standard, optimalizált nyomatékmód, változó nyomaték standard) és szinkron motorokhoz (állandó mágneses motor, szinkron reluktancia motor). Az eszköz természetes és kényszerített konvekcióval hűthető, 56 dB zajszinttel működik.
A készülék többféle alkalmazási területhez ideális, különösen az olyan iparágakban, mint az épületgépészet (HVAC kompresszorok), élelmiszer- és italfeldolgozás, bányászat, olaj- és gázipar, valamint a víz- és szennyvízkezelés. Az ATV630U75N4Z számos minőségi tanúsítvánnyal rendelkezik, köztük DNV-GL, ATEX INERIS, UL, CSA, TÜV és CE jelöléssel, és megfelel számos nemzetközi szabványnak, mint például az UL 508C, IEC 61800-3, IEC 61800-5-1 és IEC 61508.
Schneider Electric Altivar Process ATV630 - ATV630U75N4Z - frekvenciaváltó műszaki adatok
Általános adatok
Termékcsalád: Altivar Process ATV600
Terméktípus: ATV630
Alkalmazás: Folyamat és közműrendszerek
Kivitel: Standard verzió
Szerelési mód: Szekrénybe építhető
Villamos jellemzők
Tápfeszültség: 380...480 V (-15...+10%)
Tápfeszültség frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 16,5 A (normál üzem)
Tartós kimeneti áram: 16,5 A 4 kHz-en normál üzemnél, 12,7 A 4 kHz-en nehéz üzemnél
Motor teljesítmény: 7,5 kW (normál üzem), 5,5 kW (nehéz üzem)
Motor teljesítmény (LE): 10 LE normál üzem, 7,5 LE nehéz üzem
Táphálózati áram: 13,8 A 380 V-nál (normál üzem), 11,9 A 480 V-nál (normál üzem), 10,5 A 380 V-nál (nehéz üzem), 9,2 A 480 V-nál (nehéz üzem)
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kommunikáció
Kommunikációs port protokollok: Ethernet, Modbus soros, Modbus TCP
Védelmi és biztonsági funkciók
IP védettség: IP21, IP20 (IEC 61800-5-1 és IEC 60529 szerint)
Biztonsági funkció: STO (safe torque off) SIL 3
Beépített EMC szűrő: 10 m-ig IEC 61800-3 C2 kategória, 50 m-ig IEC 61800-3 C3 kategória
Vezérlés és szabályozás
Motor vezérlési profil (aszinkron): Állandó nyomaték standard, Optimalizált nyomatékmód, Változó nyomaték standard
Motor vezérlési profil (szinkron): Állandó mágneses motor, Szinkron reluktancia motor
Gyorsítási és lassítási rámpák: Lineáris, 0,01...9999 s között állítható
Motorcsúszás-kompenzáció: Állítható, kikapcsolható, terheléstől függően automatikus
Kapcsolási frekvencia: 2...12 kHz állítható, 4...12 kHz teljesítménycsökkenéssel
Névleges kapcsolási frekvencia: 4 kHz
Fékezés: DC injektálással
I/O jellemzők
Diszkrét bemenetek száma: 8
Diszkrét bemenet típusa: DI7, DI8 impulzus bemenetként programozható: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Fizikai jellemzők
Hűtés típusa: Kényszerkonvekciós
Szélesség: 155 mm
Magasság: 345 mm
Mélység: 225 mm
Környezeti feltételek
Környezeti működési hőmérséklet: -15...50°C (teljesítménycsökkenés nélkül), 50...60°C (teljesítménycsökkenéssel)
Üzemi magasság: ≤ 1000 m teljesítménycsökkenés nélkül, 1000...4800 m 100 méterenként 1% áramcsökkenéssel
Üzemi pozíció: Függőleges ±10 fok
Relatív páratartalom: 5...95% kondenzáció nélkül (IEC 60068-2-3 szerint)
