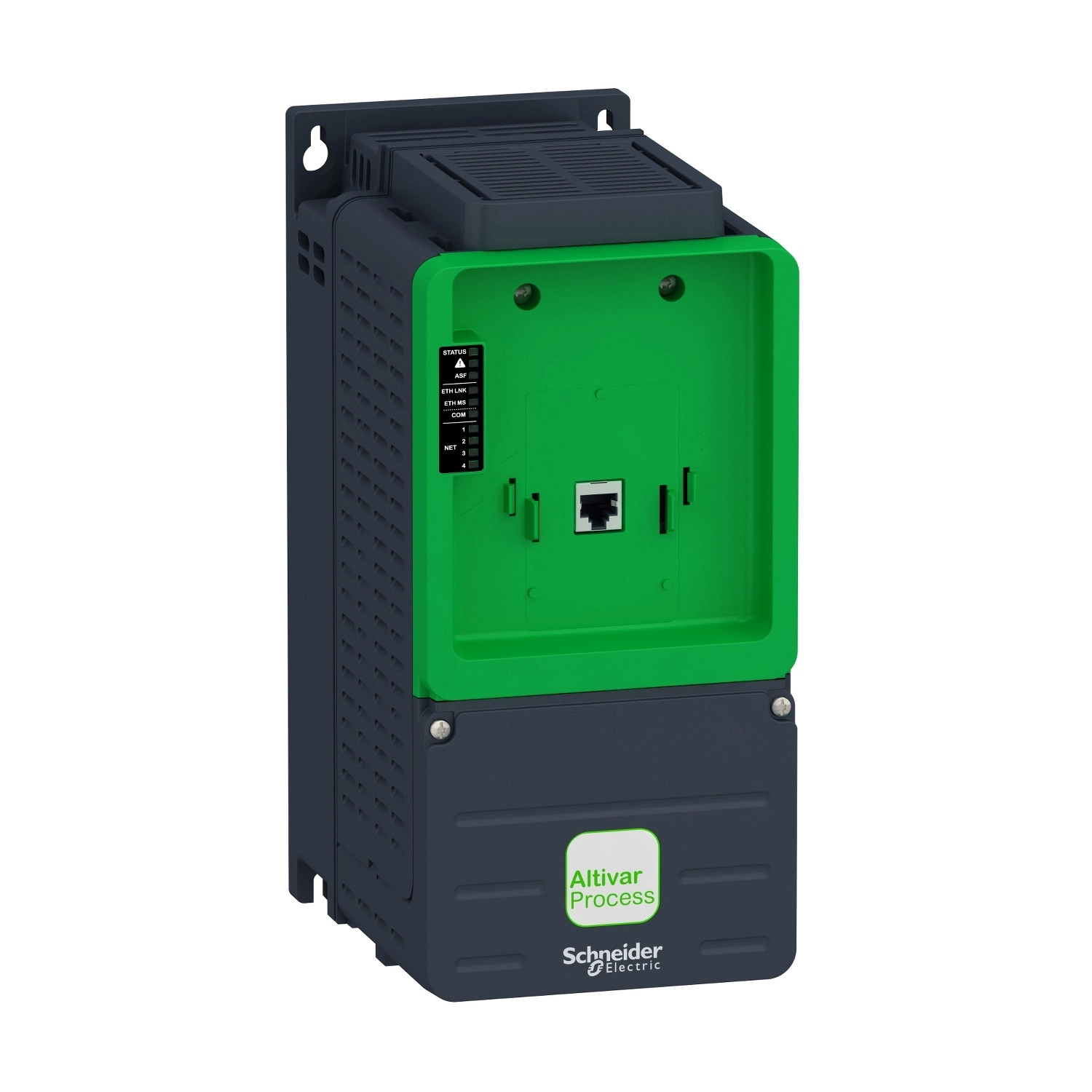

Schneider Electric Altivar Process ATV630 - ATV630U55N4Z - frekvenciaváltó, 5,5kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A széleskörű alkalmazási lehetőségek teszik különlegessé az ATV630 frekvenciaváltót. Legyen szó HVAC kompresszorokról, élelmiszer- és italfeldolgozásról, bányászati szivattyúkról és ventillátorokról, olaj- és gázipari berendezésekről vagy víz- és szennyvízkezelő rendszerekről – az ATV630U55N4Z mindenhol megállja a helyét. Az IP21/IP20 védettség lehetővé teszi a készülék szekrénybe történő szerelését, miközben a kényszerített légáramlású hűtőrendszer biztosítja a stabil működést akár -15°C és +50°C közötti környezeti hőmérsékleten is.
A kommunikációs lehetőségek terén az ATV630U55N4Z rendkívül rugalmas: beépített Modbus soros, Modbus TCP és Ethernet protokollok állnak rendelkezésre, emellett számos kommunikációs bővítőmodul csatlakoztatható, mint a Profibus DP V1, PROFINET, DeviceNet, CANopen és BACnet MS/TP. A készülék 8 digitális bemenettel, 3 analóg bemenettel és 2 analóg kimenettel rendelkezik, valamint 3 programozható relékimenettel, amelyek segítségével komplex rendszerekbe integrálható. A digitális bemenetek akár impulzusbemenetként is konfigurálhatók 0-30 kHz tartományban.
A biztonság kiemelkedő jelentőségű az ipari környezetben, ezért az ATV630U55N4Z frekvenciaváltó SIL 3 szintű STO (Safe Torque Off) biztonsági funkcióval rendelkezik. Emellett számos védelmi funkcióval is fel van szerelve, mint a motor hővédelme, fáziskimaradás-védelem, túláram-, túlfeszültség- és alulfeszültség-védelem. A készülék 0,1-500 Hz kimeneti frekvencia tartományban működik, és a kapcsolási frekvencia 2-12 kHz között állítható. Normál terhelés esetén 12,7 A, nehéz terhelés esetén 9,3 A folyamatos kimeneti áramot biztosít, és akár 60 másodpercig tartó túlterhelhetőséggel rendelkezik (1,1-szeres normál, illetve 1,5-szeres túlterhelés esetén).
A motor vezérlési lehetőségei tekintetében az ATV630U55N4Z mind állandó nyomatékú, mind változó nyomatékú alkalmazásokra optimalizált, valamint támogatja az optimalizált nyomaték üzemmódot is. Képes vezérelni mind állandó mágneses, mind szinkron reluktancia motorokat. A 0,01-9999 másodperc között külön állítható gyorsítási és lassítási rámpák, valamint a DC injektálásos fékezési funkció tovább növelik a vezérlési rugalmasságot. A PID szabályozó segítségével zárt hurkú folyamatvezérlés is megvalósítható.
Schneider Electric Altivar Process ATV630 - ATV630U55N4Z - frekvenciaváltó műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Termékváltozat: ATV630
Alkalmazás: Folyamatirányítás és közművek
Komponens típus: Változtatható fordulatszámú hajtás
Kivitel: Standard verzió
Szerelési mód: Szekrénybe szerelhető
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V (-15...10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 12,7 A (normál terhelés), 9,3 A (nehéz terhelés)
Motorteljesítmény: 5,5 kW (normál terhelés), 4 kW (nehéz terhelés)
Motorteljesítmény (LE): 7,5 LE (normál terhelés), 5 LE (nehéz terhelés)
Vonali áram: 10,4 A 380 V-nál (normál terhelés), 8 A 380 V-nál (nehéz terhelés)
Kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2...12 kHz állítható, 4...12 kHz teljesítménycsökkenéssel
Névleges kapcsolási frekvencia: 4 kHz
Kommunikációs portok és protokollok
Beépített protokollok: Modbus soros, Modbus TCP, Ethernet
Fizikai interfész: Ethernet, 2-vezetékes RS485
Átviteli sebesség: 10/100 Mbit/s, 4800/9600/19200/38400 bit/s
Be- és kimenetek
Digitális bemenetek száma: 8
Digitális bemenetek típusa: DI7, DI8 impulzusbemenetként programozható: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség (0...10 V DC) vagy áram (0...20 mA)
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Védelmi funkciók
Védelem típusa: Motor hővédelem, Safe torque off, Motorfázis szakadás, Hajtás túlmelegedés, Kimeneti fázisok és föld közötti túláram, DC busz túlfeszültség, Tápfeszültség túl- és alulfeszültség
Biztonsági funkció: STO (safe torque off) SIL 3
Fizikai jellemzők
Védelmi fokozat: IP21, IP20 (IEC 61800-5-1 és IEC 60529 szerint)
Hűtés típusa: Kényszerített konvekció
Szélesség: 130 mm
Magasság: 285 mm
Mélység: 196 mm
Üzemeltetési feltételek
Üzemi környezeti hőmérséklet: -15...50°C (teljesítménycsökkentés nélkül), 50...60°C (teljesítménycsökkentéssel)
Relatív páratartalom: 5...95% lecsapódás nélkül
Üzemi magasság: ≤1000 m teljesítménycsökkentés nélkül, 1000...4800 m 100 m-enként 1% áramerősség-csökkentéssel
Üzemi helyzet: Függőleges ±10 fok
