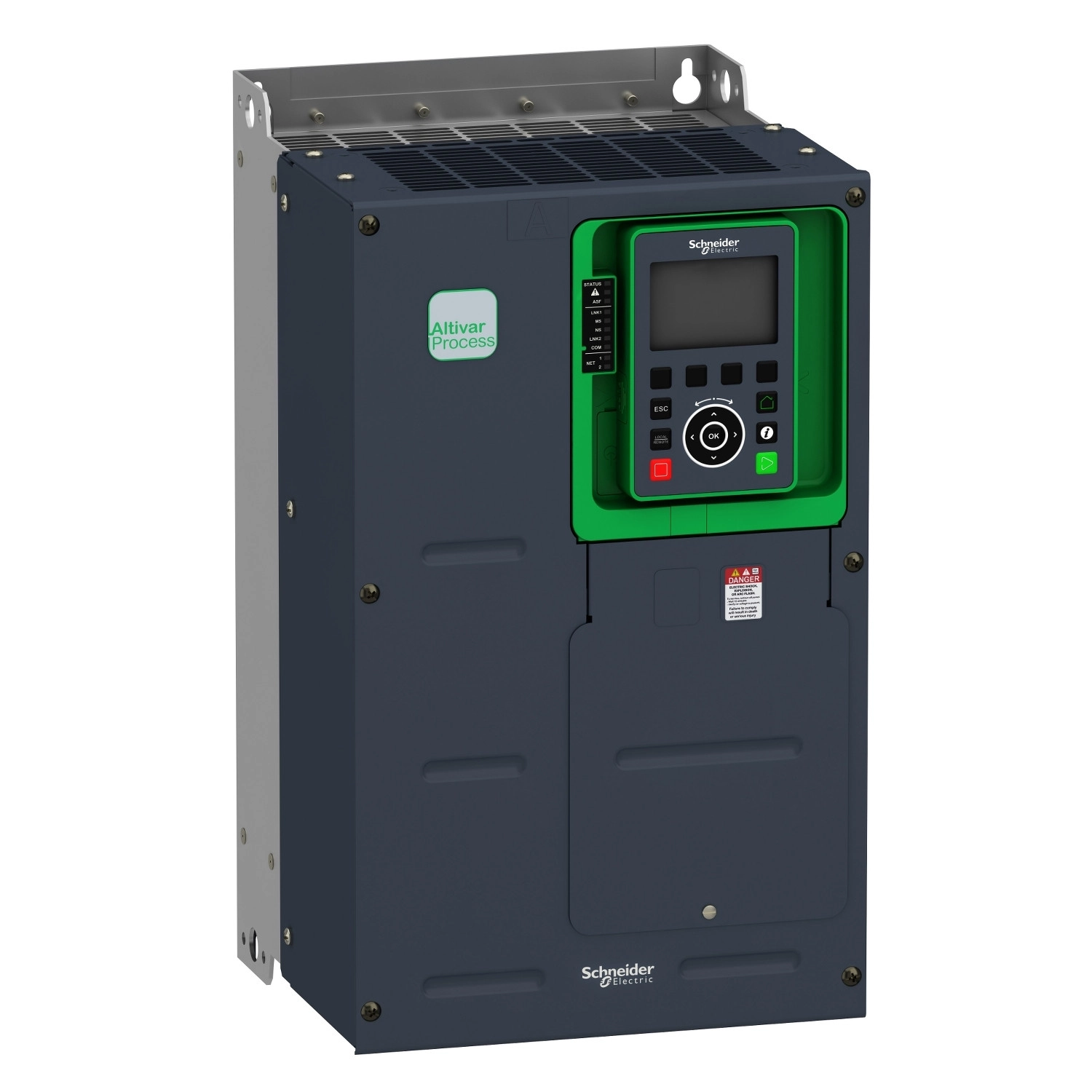

Az Altivar Process ATV600 sorozat ATV630U40Y6 típusú frekvenciaváltója egy fejlett vezérlési megoldás, amelyet kifejezetten ipari folyamatok és közüzemi alkalmazások számára fejlesztett a Schneider Electric. Ez a standard kivitelű, falra szerelhető készülék kiemelkedő teljesítményt és rugalmasságot kínál különböző motorvezérlési feladatokhoz.
Az ATV630U40Y6 frekvenciaváltó 4 kW-os teljesítménnyel rendelkezik 690 V-os hálózaton normál terhelés mellett, valamint 3 kW-os kapacitással nehéz terhelés esetén. A készülék nagy pontosságú vezérlési képességekkel bír, támogatja mind az aszinkron, mind a szinkron motorok működtetését, beleértve az állandó mágneses és a szinkron reluktancia motorokat is. Az eszköz normál üzemben 5,4 A, míg nehéz terhelésnél 4,2 A folyamatos kimeneti áramot biztosít 4 kHz-es névleges kapcsolási frekvencián.
A kommunikációs lehetőségek terén rendkívül sokoldalú: alapkivitelben Modbus TCP, Modbus soros és Ethernet interfészekkel van felszerelve. Opcionálisan bővíthető további kommunikációs modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és számos egyéb ipari hálózati protokoll támogatására. Az eszköz 8 digitális bemenettel, 3 analóg bemenettel és 2 analóg kimenettel rendelkezik, valamint 3 relés kimenet is található rajta, amelyek konfigurálhatók különböző funkciókra.
Az ATV630U40Y6 alapkivitelben IP00-ás védettséggel rendelkezik az IEC 61800-5-1 és IEC 60529 szabványoknak megfelelően, de VW3A9705 készlettel IP20-ra növelhető. A termék falra szerelhető, és beépített, 25 méteres vezetékkel kompatibilis EMC szűrővel van ellátva, amely megfelel az IEC 61800-3 C3 kategória követelményeinek. A biztonság szempontjából kiemelkedő a SIL3 szintű STO (Safe Torque Off) funkció, amely megakadályozza a motor nem kívánt elindulását.
A készülék számos fejlett motorvezérlési profillal rendelkezik, úgymint állandó nyomaték, optimalizált nyomatékmód és változó nyomaték az aszinkron motorok esetében, valamint speciális vezérlési lehetőségek a szinkron motorok számára. A frekvenciatartománya 0,1-től 500 Hz-ig terjed, ami rendkívüli rugalmasságot biztosít különböző alkalmazások esetén. A lineáris, S, U vagy egyedi gyorsítási és lassítási rámpák 0,01-9999 másodperc között állíthatók, ami precíz vezérlést tesz lehetővé.
A termék kompakt méretekkel rendelkezik (246 mm széles, 420 mm magas, 242 mm mély) és mindössze 22 kg tömegű. Működési hőmérséklet-tartománya -15°C-tól 50°C-ig terjed leértékelés nélkül, illetve 50°C-tól 60°C-ig teljesítmény-csökkentéssel. Akár 1000 méter tengerszint feletti magasságig használható teljesítménycsökkentés nélkül, és megfelelő leértékeléssel akár 4800 méterig is alkalmazható.
Schneider Electric Altivar Process ATV630 - ATV630U40Y6 - frekvenciaváltó műszaki adatok
Általános jellemzők
Terméktípus: Frekvenciaváltó
Termékcsalád: Altivar Process ATV600
Sorozat: ATV630
Cikkszám: ATV630U40Y6
Alkalmazási terület: Folyamatvezérlés és közművek
Kivitel: Standard verzió
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Tápfeszültség: 500...690 V, -15%...+10%
Hálózati frekvencia: 50...60 Hz, ±5%
Névleges kimeneti áram: 5,4 A
Folyamatos kimeneti áram: 5,4 A 4 kHz-en normál terhelésnél, 4,2 A 4 kHz-en nehéz terhelésnél
Motorteljesítmény: 4 kW 690 V-nál (normál terhelés), 3 kW 690 V-nál (nehéz terhelés)
Motorteljesítmény (LE): 5 LE 690 V-nál normál terhelés esetén, 3 LE 500 V-nál nehéz terhelés esetén
Hálózati áram: 6,1 A 690 V-nál (normál terhelés), 4,8 A 690 V-nál (nehéz terhelés)
Frekvenciatartomány: 0,1...500 Hz
Kapcsolási frekvencia: 2...8 kHz állítható, 4 kHz névleges
Védettség és biztonsági funkciók
IP védettség: IP00 (IEC 61800-5-1 és IEC 60529 szerint), IP20 (VW3A9705 készlettel)
Biztonsági funkciók: STO (Safe Torque Off), SIL3
Védelmi funkciók: Motorvédelem (termikus, fázisvédelem), hajtásvédelem (túlmelegedés, túláram, túlfeszültség, alulfeszültség, fáziskiesés)
Kommunikációs lehetőségek
Beépített protokollok: Modbus TCP, Modbus soros, Ethernet
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink
Be- és kimenetek
Digitális bemenetek: 8 db, DI7 és DI8 impulzus bemenetként programozható (0-30 kHz, 24 V DC)
Analóg bemenetek: 3 db, szoftveresen konfigurálható feszültség (0-10V) vagy áram (0-20mA) bemenetként
Analóg kimenetek: 2 db, szoftveresen konfigurálható feszültség (0-10V) vagy áram (0-20mA) kimenetként
Relé kimenetek: 3 db (R1, R2, R3)
Fizikai jellemzők
Szélesség: 246 mm
Magasság: 420 mm
Mélység: 242 mm
Hűtés típusa: Kényszerített légáramlás
Környezeti paraméterek
Működési hőmérséklet: -15...50°C (derating nélkül), 50...60°C (derating faktorral)
Üzemi magasság: ≤1000m derating nélkül, 1000...4800m 1% áramcsökkentéssel 100 méterenként
Relatív páratartalom: 5...95% kondenzáció nélkül
Zajszint: 52 dB
Szennyezettségi fok: 2
Tanúsítványok és szabványok
Tanúsítványok: CE, CSA, UL, TÜV
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
