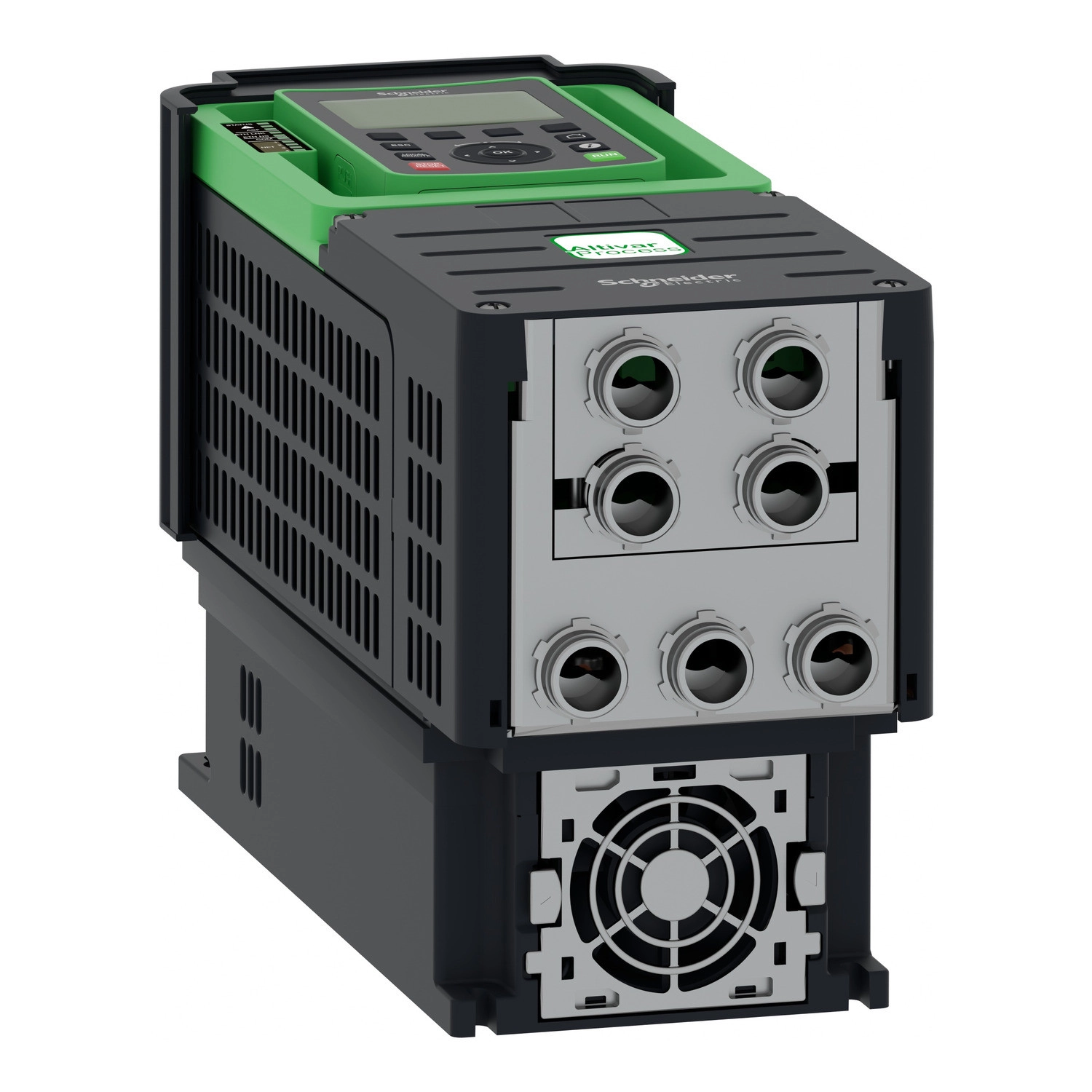

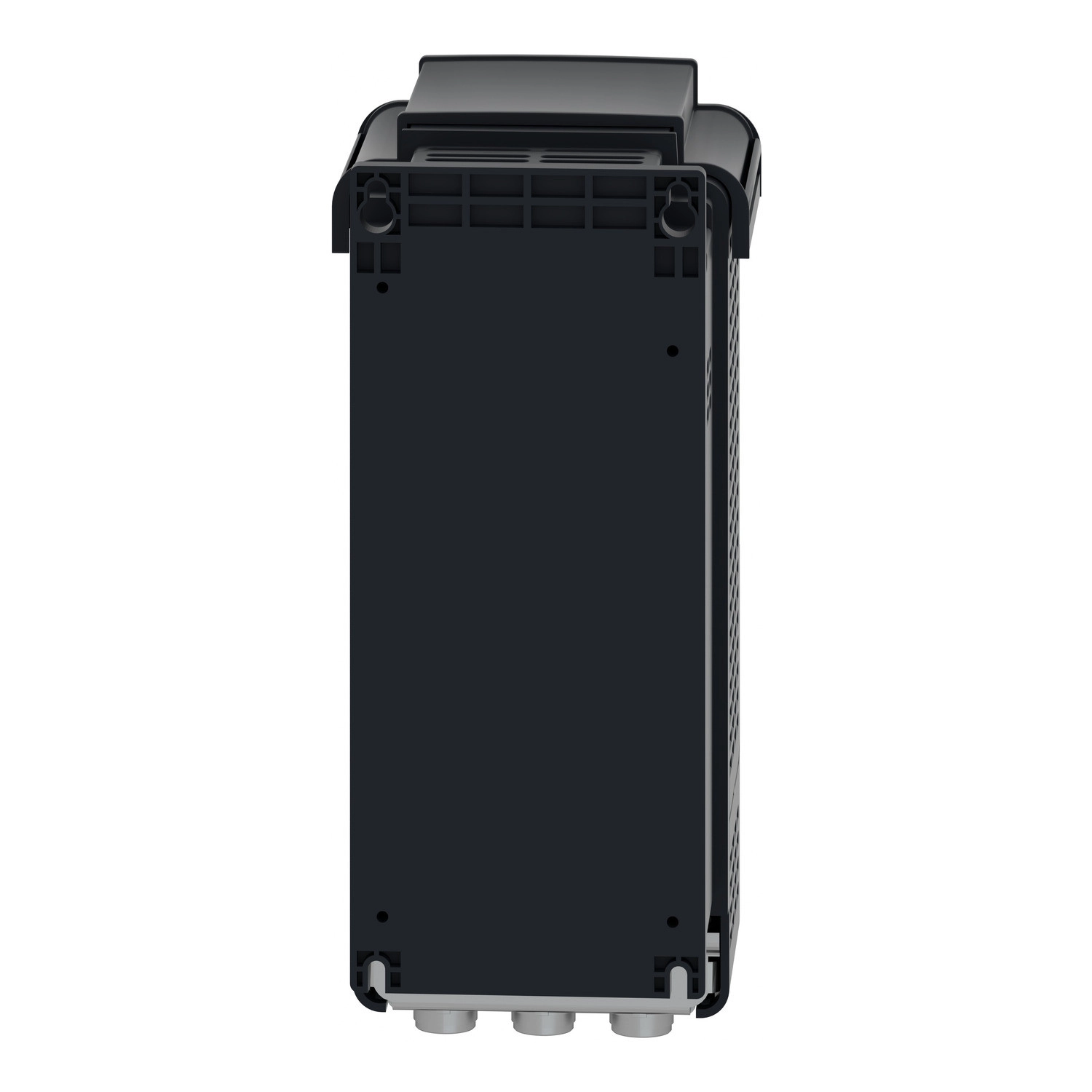

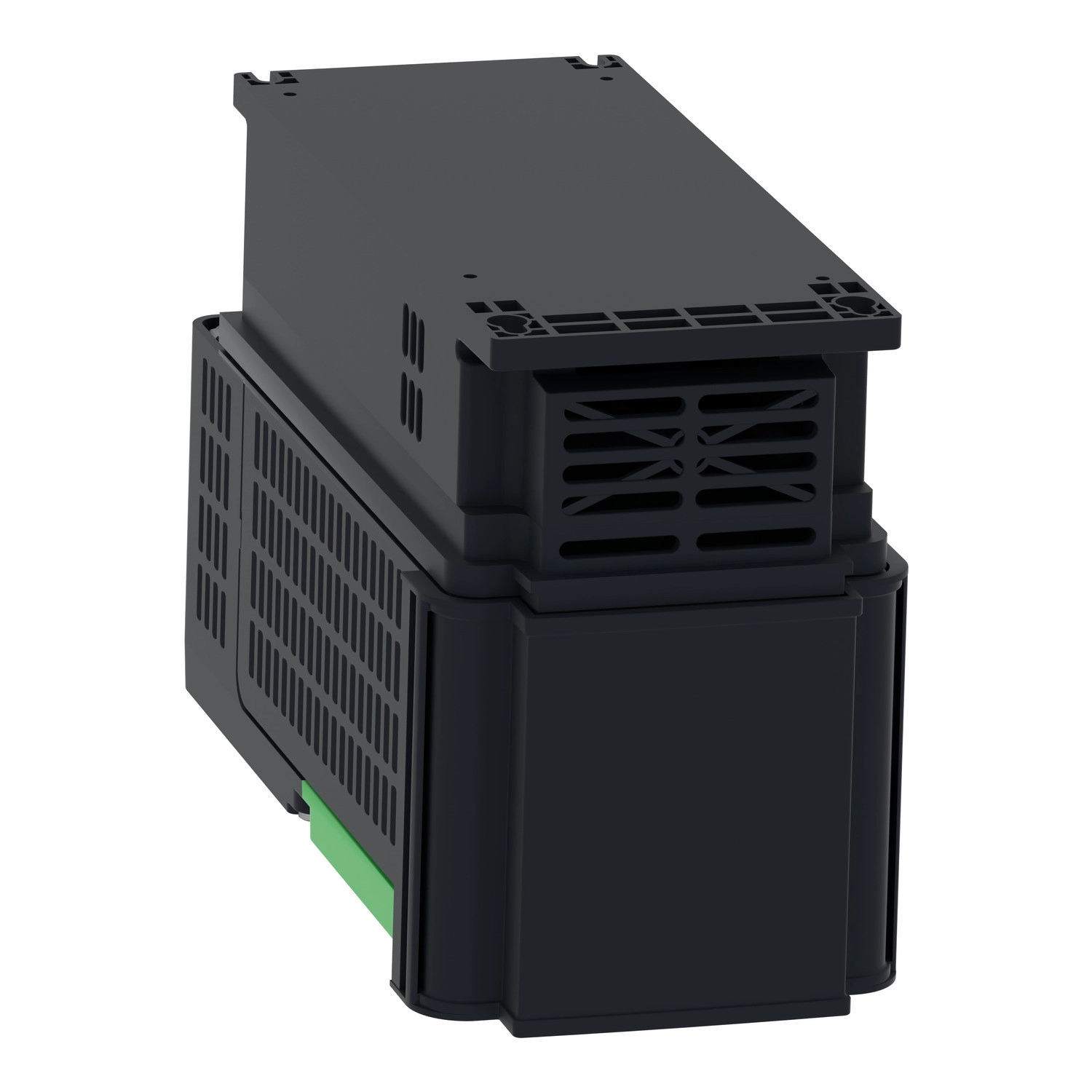

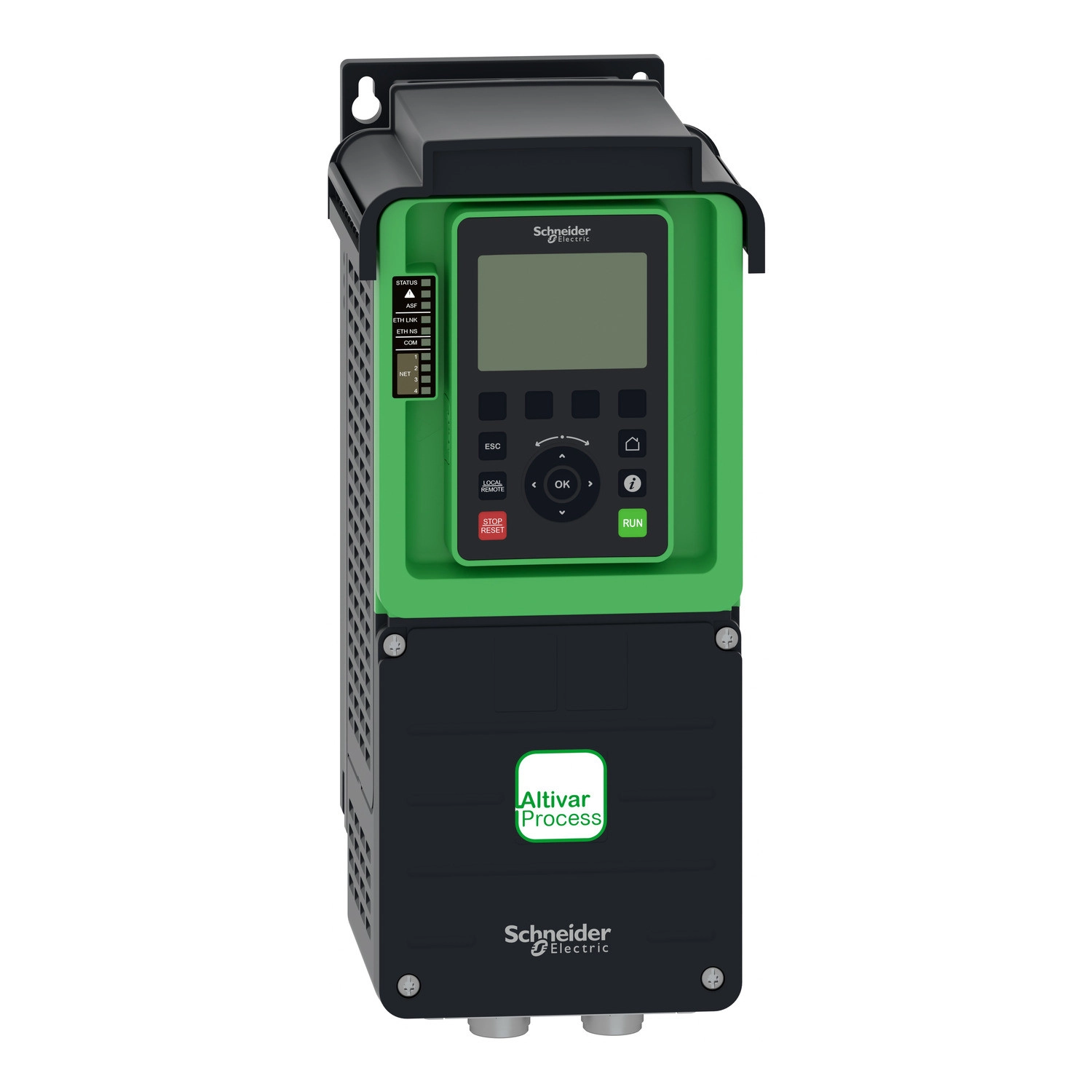

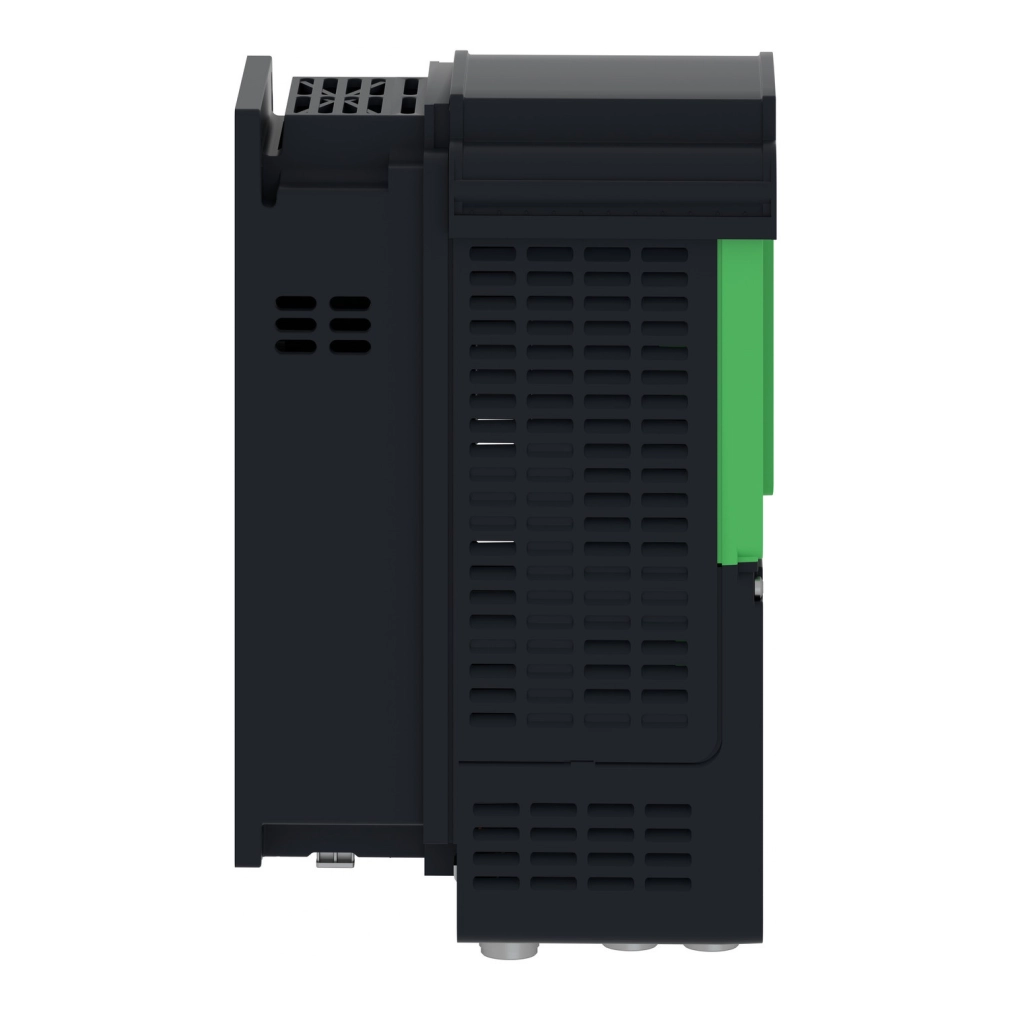

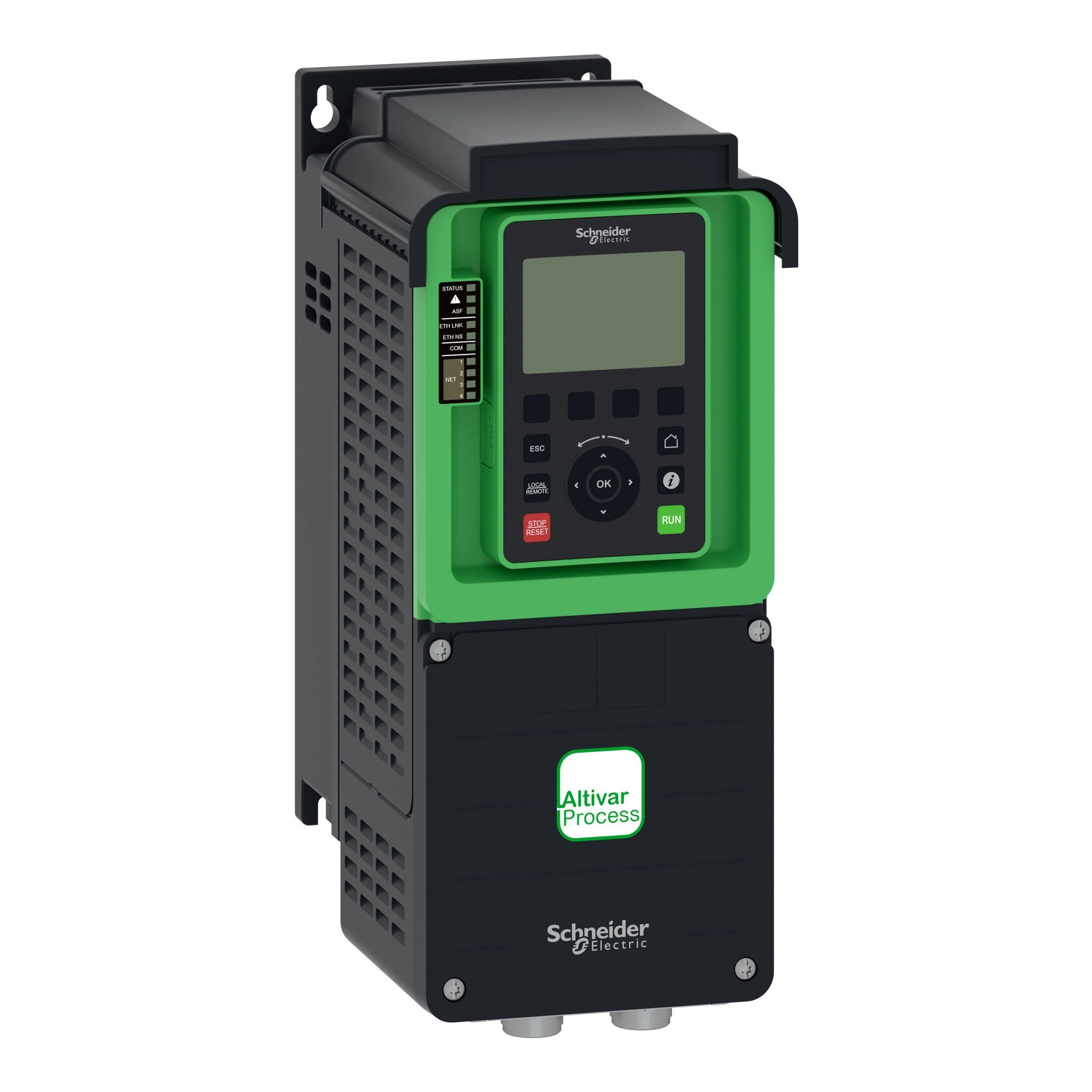

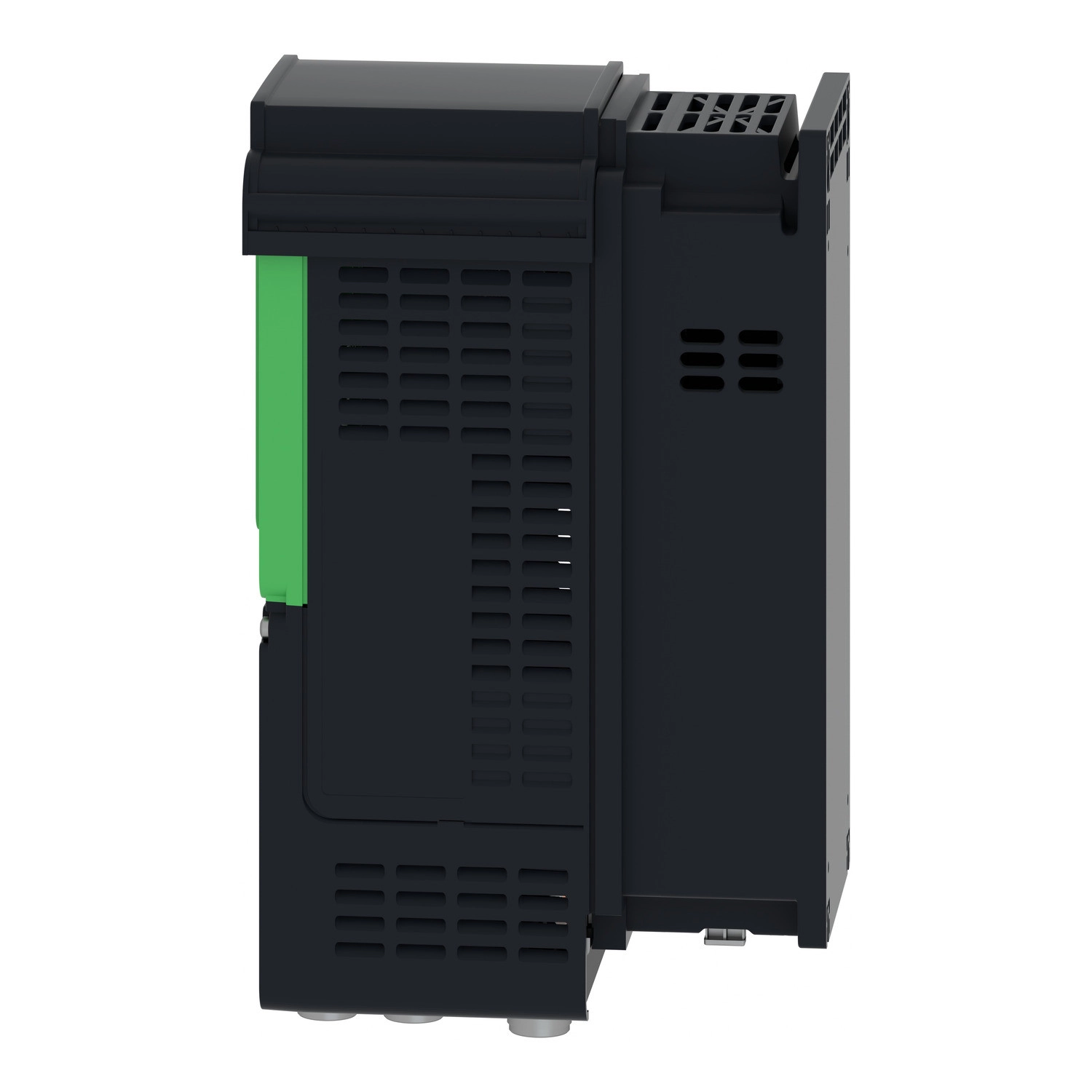

Schneider Electric Altivar Process ATV630 - ATV630U40N4 - frekvenciaváltó, 4kW, 3f, 400VAC, IP21, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ez a frekvenciaváltó rendkívül sokoldalú, hiszen mind aszinkron, mind szinkron motorok vezérlésére alkalmas. A készülék rendelkezik integrált EMC szűrővel, amely 50 méterig IEC 61800-3 C2 kategóriának, 150 méterig pedig a C3 kategóriának felel meg. A beépített Safe Torque Off (STO) biztonsági funkció SIL 3 szintű védelmet biztosít, ami kiemelkedő biztonságtechnikai tulajdonság az ipari környezetben.
Az ATV630U40N4 kifinomult kommunikációs képességekkel rendelkezik, többféle protokollt támogat, mint például Ethernet, Modbus soros és Modbus TCP. A vezérlési lehetőségek szintén sokrétűek: a frekvenciaváltó 8 digitális bemenettel (amelyek közül kettő impulzus bemenetként is programozható), 3 analóg bemenettel és 2 analóg kimenettel van felszerelve. A készülék 3 relékimenettel is rendelkezik, amelyek különböző funkciókra programozhatók. A kimeneti frekvencia 0,1-500 Hz között állítható, a kapcsolási frekvencia pedig 2-12 kHz között módosítható, ami lehetővé teszi a zajszint és a hőveszteség optimalizálását.
Az ATV630U40N4 különösen alkalmas épületgépészeti, élelmiszeripari, bányászati, olaj- és gázipari, valamint víz- és szennyvízkezelési alkalmazásokban való felhasználásra. A készülék működése különböző vezérlési profilokkal optimalizálható: állandó nyomaték standard, optimalizált nyomaték mód vagy változó nyomaték standard üzemmód választható aszinkron motorokhoz, valamint állandó mágnesű vagy szinkron reluktancia motorokhoz is megfelelő vezérlési algoritmusokat kínál. A készülék méretei kompaktak: 144 mm széles, 350 mm magas és 203 mm mély, tömege mindössze 4,6 kg. A frekvenciaváltó -15...50 °C közötti környezeti hőmérsékleten működőképes (terhelés-csökkentés nélkül), és akár 4800 méteres tengerszint feletti magasságon is használható (1000 m felett 1%-os áramcsökkentéssel 100 méterenként).
Schneider Electric Altivar Process ATV630 - ATV630U40N4 - frekvenciaváltó, 4kW, 3f, 400VAC, IP21, falra szerelhető műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék típus: Frekvenciaváltó
Alkalmazási terület: Ipari folyamatok és közművek
Változat: Standard verzió
Rövid megnevezés: ATV630
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V (-15%...+10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 9,3 A
Motor teljesítmény: 4 kW (normál terhelés), 3 kW (nagy terhelés)
Motor teljesítmény (HP): 5 LE (normál terhelés), 4 LE (nagy terhelés)
Vonali áram: 7,6 A @ 380 V (normál terhelés), 6,7 A @ 480 V (normál terhelés), 6 A @ 380 V (nagy terhelés), 5,4 A @ 480 V (nagy terhelés)
Folyamatos kimeneti áram: 9,3 A @ 4 kHz (normál terhelés), 7,2 A @ 4 kHz (nagy terhelés)
Maximális ideiglenes áram: 10,2 A 60 mp-ig (normál terhelés), 10,8 A 60 mp-ig (nagy terhelés)
Kimeneti frekvencia tartomány: 0,1...500 Hz
Védelmi funkciók
IP védettségi szint: IP21 (IEC 61800-5-1 és IEC 60529 szerint)
Védettség: UL 1-es típus (UL 508C szerint)
Biztonsági funkció: STO (safe torque off) SIL 3
Kommunikáció
Kommunikációs portok protokollja: Ethernet, Modbus soros, Modbus TCP
Fizikai interfész: Ethernet, 2 vezetékes RS 485
Átviteli sebesség: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Csatlakozó típus: RJ45 (a távoli grafikus terminálnál) Ethernet/Modbus TCP esetén, RJ45 (a távoli grafikus terminálnál) Modbus soros esetén
Bemenetek és kimenetek
Diszkrét bemenetek száma: 8
Diszkrét bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC (<=30 V)
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Fizikai jellemzők
Hűtés módja: Kényszerített légáramlás
Szélesség: 144 mm
Magasság: 350 mm
Mélység: 203 mm
Nettó tömeg: 4,6 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...50 °C (terhelés-csökkentés nélkül), 50...60 °C (terhelés-csökkentési tényezővel)
Üzemi tengerszint feletti magasság: <= 1000 m terhelés-csökkentés nélkül, 1000...4800 m 1%-os áramcsökkentéssel 100 m-enként
Relatív páratartalom: 5...95% kondenzáció nélkül (IEC 60068-2-3 szerint)
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Zaj szint: 54,5 dB a 86/188/EEC szerint
Szennyezettségi fokozat: 2 az IEC 61800-5-1 szerint
