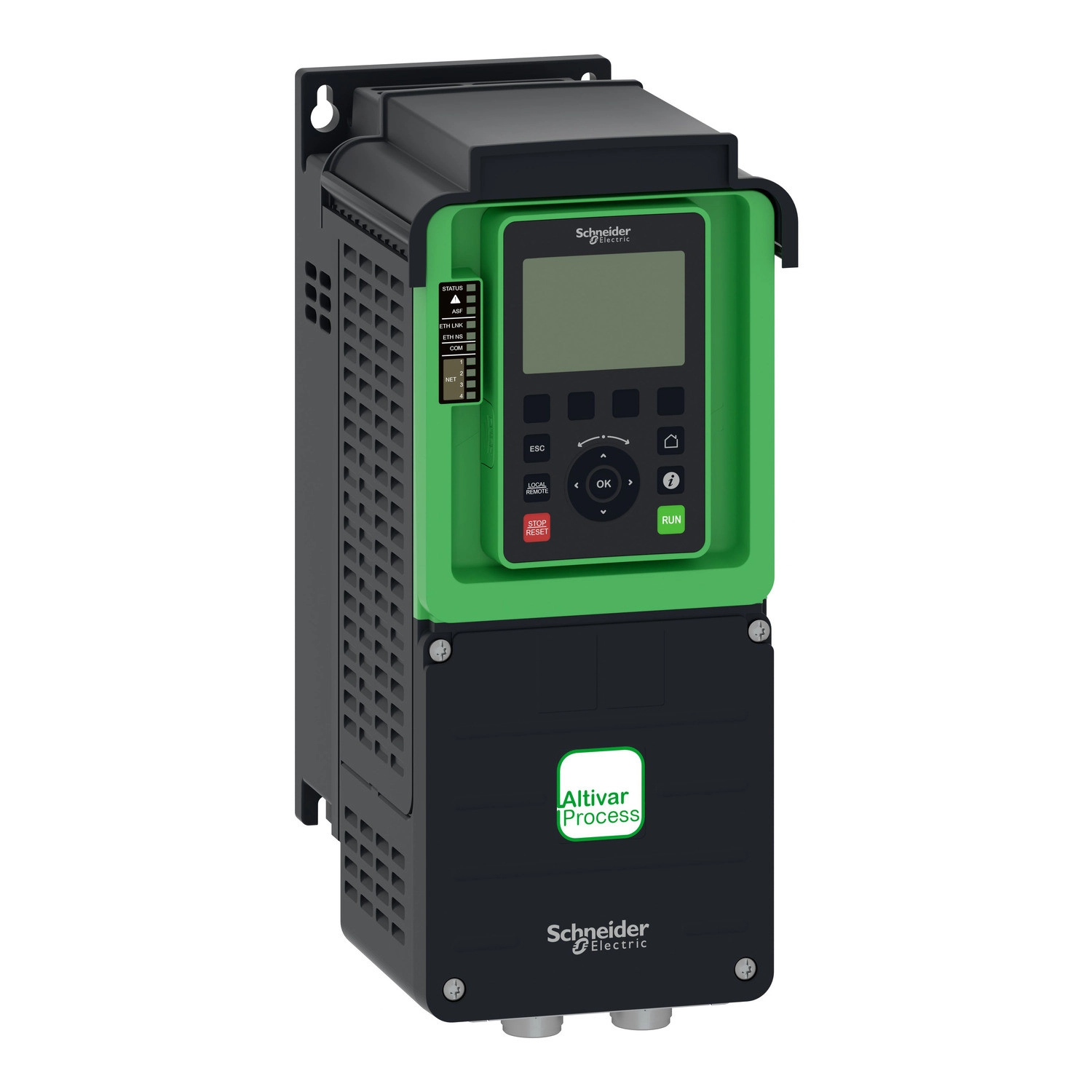

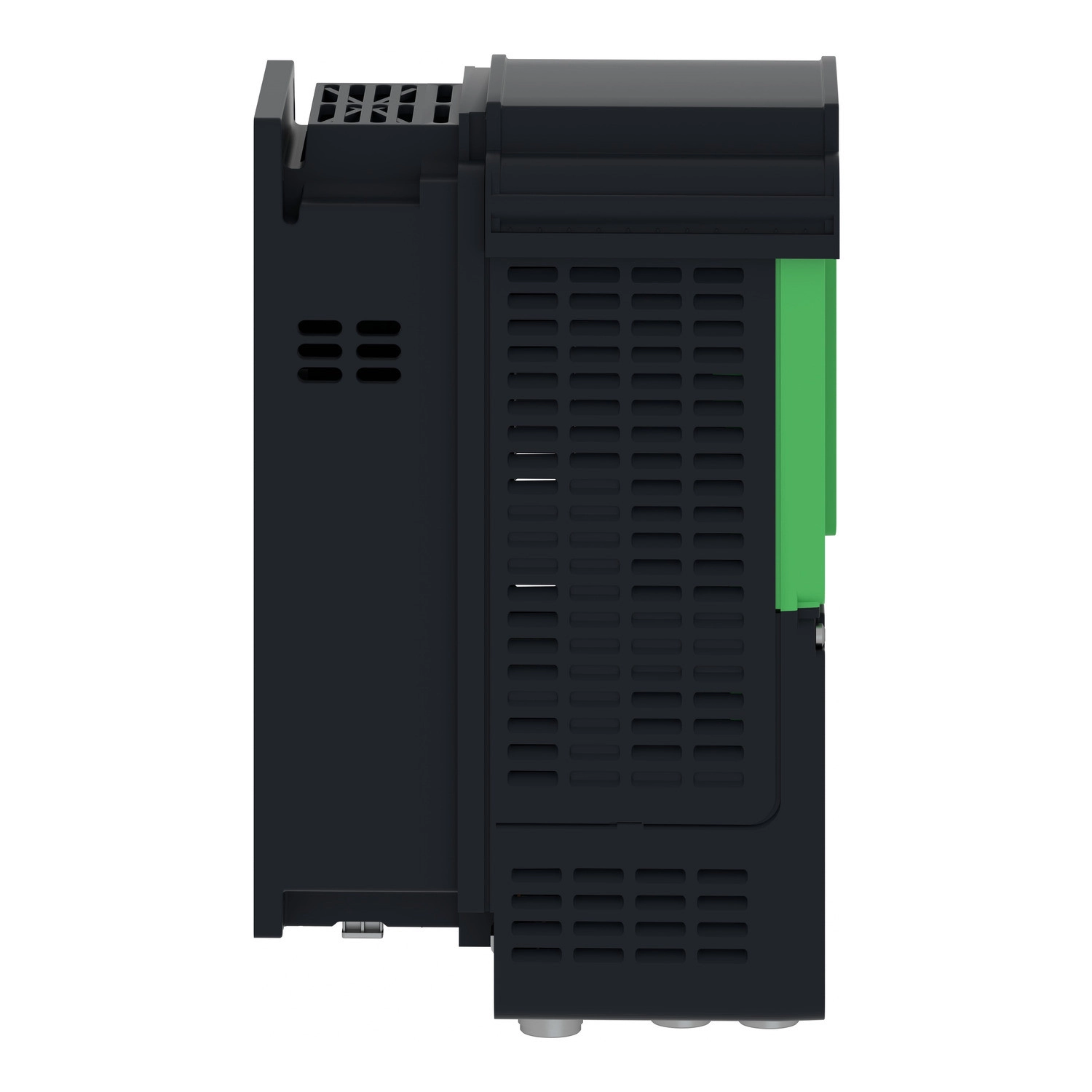

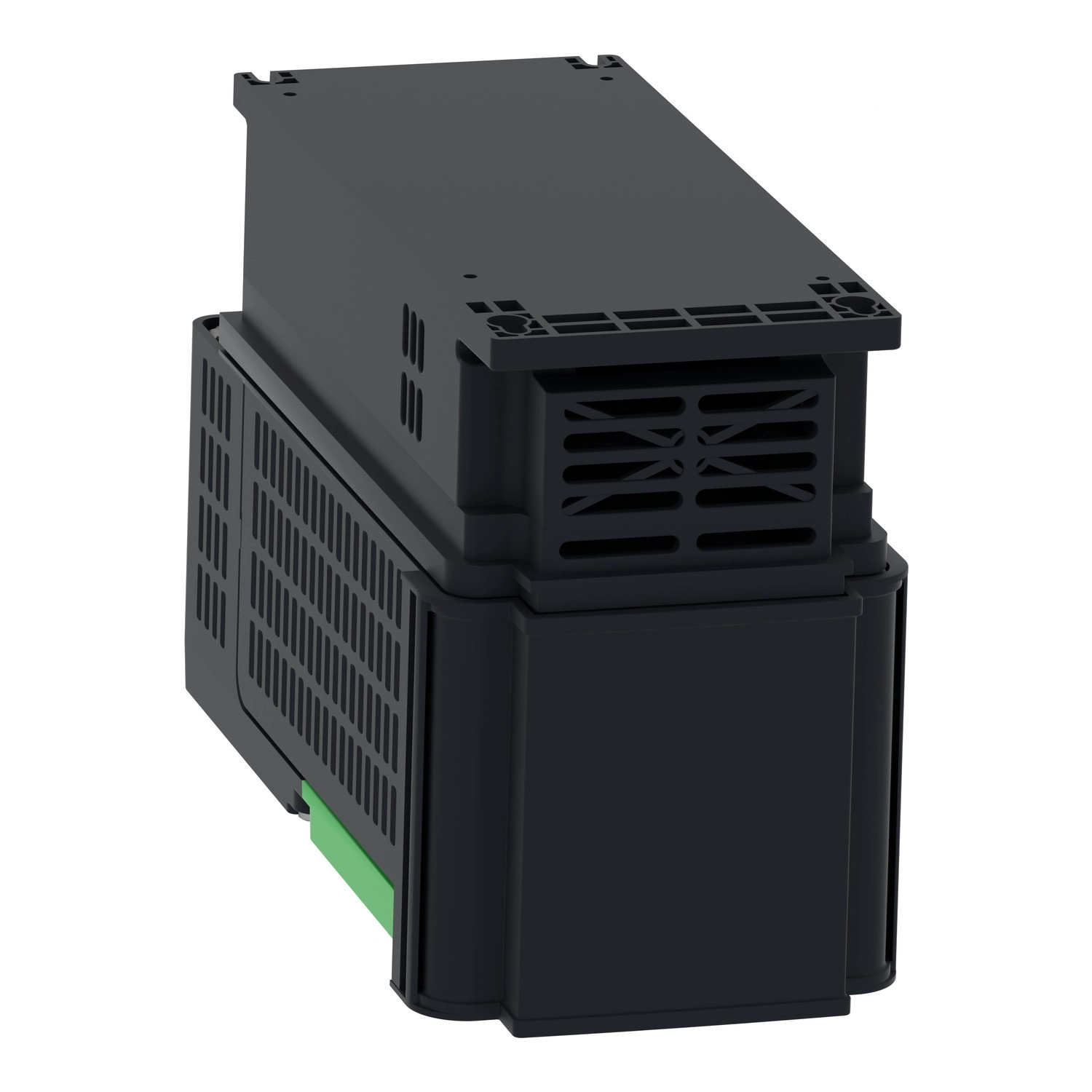

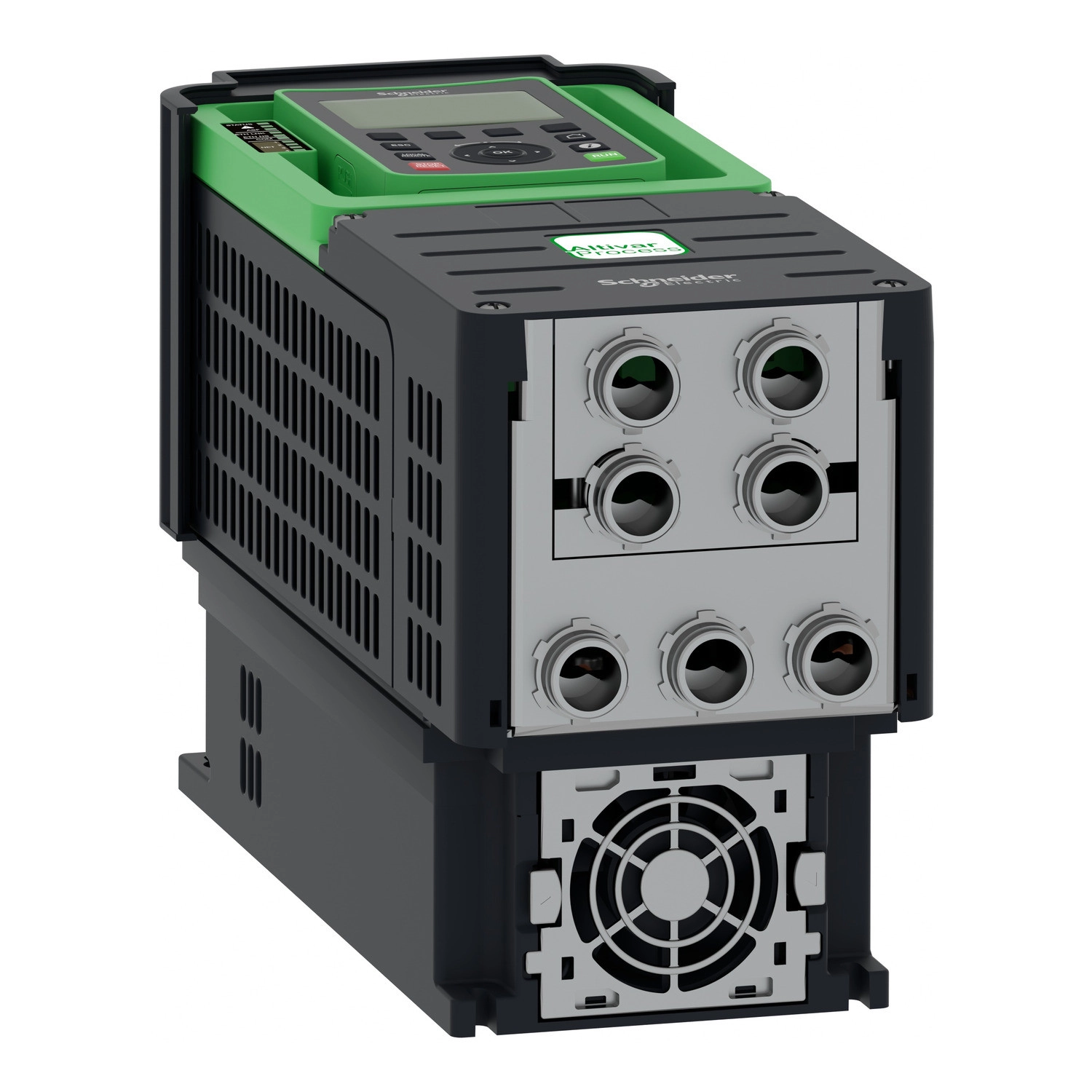

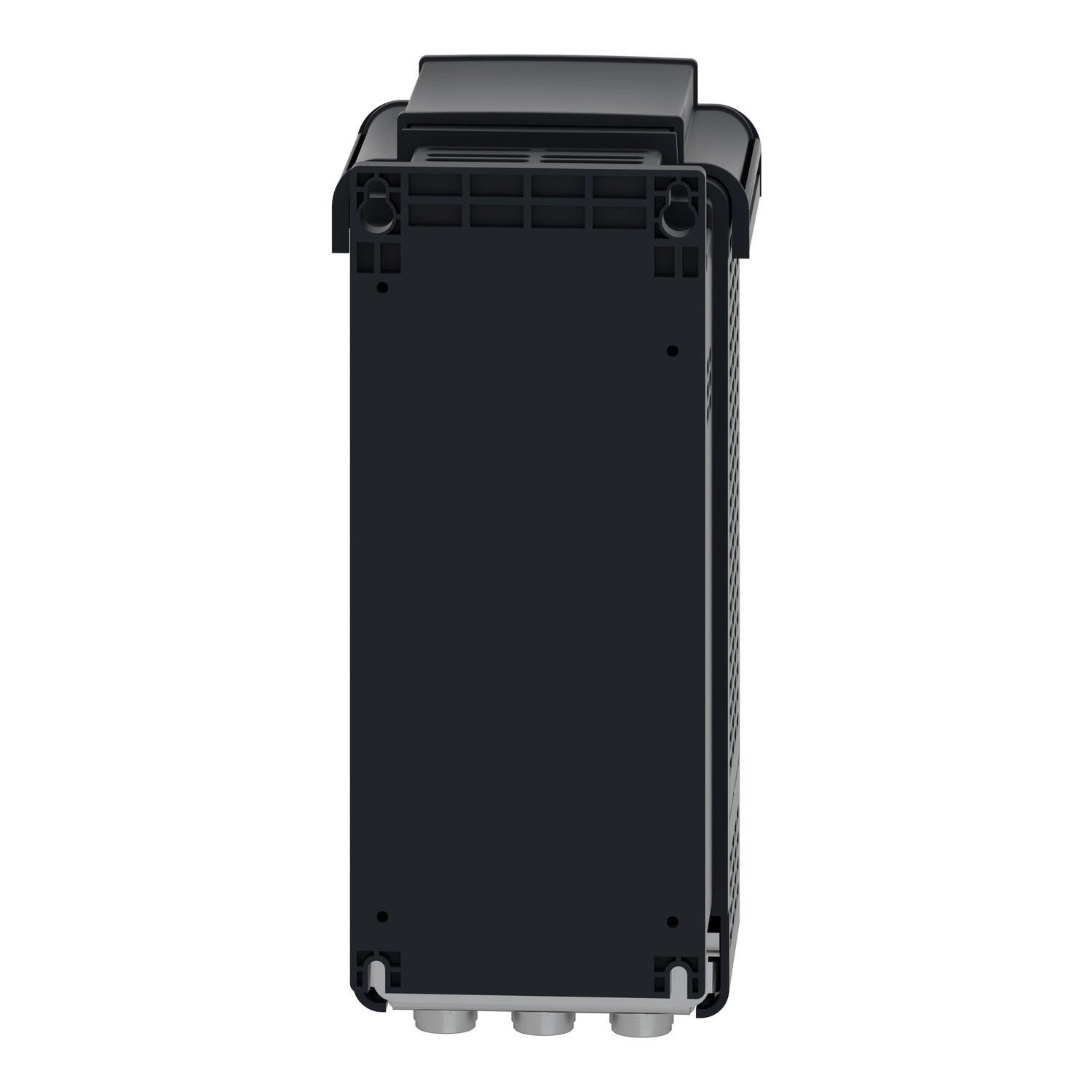

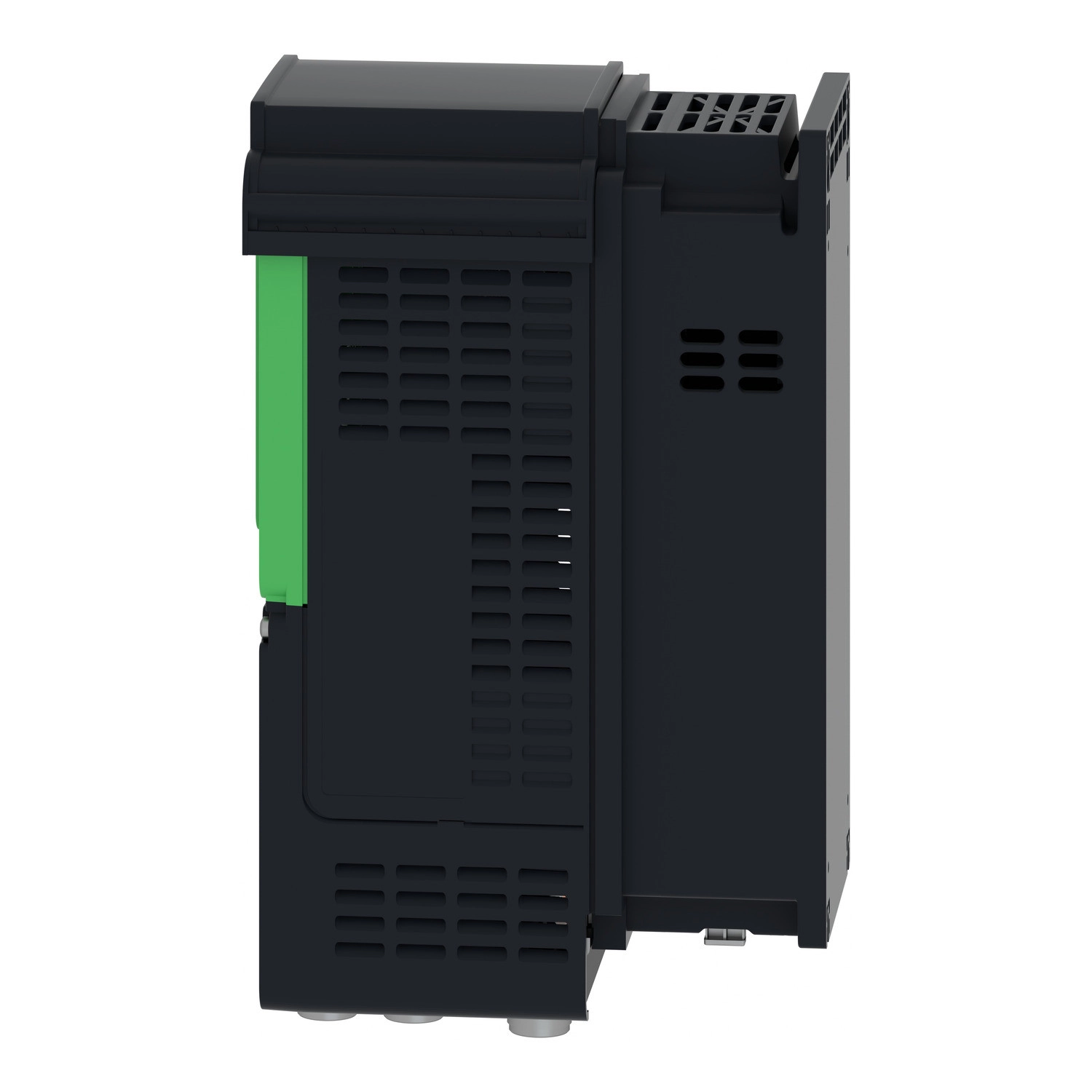

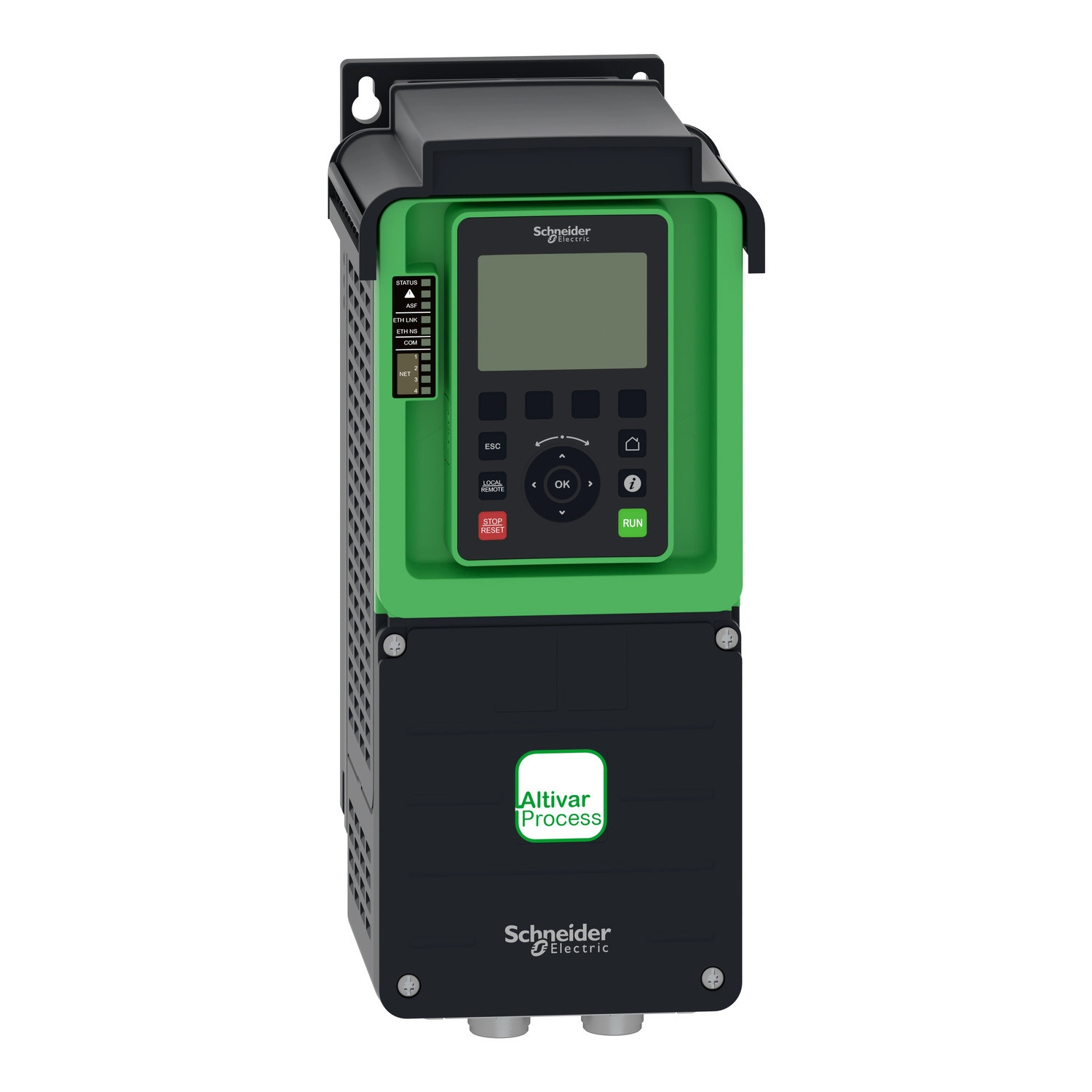

Schneider Electric Altivar Process ATV630 - ATV630U40M3 - frekvenciaváltó, 4kW, 3f, 230VAC, IP21, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az ATV630U40M3 frekvenciaváltó számos beépített kommunikációs protokollt támogat, többek között a Modbus TCP, Ethernet és Modbus soros kapcsolatokat, ami rendkívül rugalmassá teszi a modern ipari környezetben való alkalmazását. Az IP21-es védettségnek köszönhetően ellenáll a por és a csepegő víz bejutásának, így kevésbé védett ipari környezetben is megbízhatóan működik. A UL 508C szabvány szerinti UL type 1 tanúsítvánnyal is rendelkezik, ami tovább igazolja a termék magas minőségét és biztonságos működését.
A készülék kiváló műszaki paraméterekkel rendelkezik: 18,7 A névleges kimeneti áram (normál üzemmódban), 0,1-500 Hz közötti frekvenciatartomány, 4 kHz névleges kapcsolási frekvencia. Kiemelkedő rugalmassága abban is megmutatkozik, hogy kétféle terhelési profilt kínál: normál üzemmódban 4 kW / 5 LE, nagy terhelésű üzemmódban 3 kW / 4 LE teljesítmény leadására képes. A készülék bemeneti oldalon 15,1 A áramerősséget vesz fel 200 V-on normál üzemmódban, míg kimeneti oldalon 18,7 A folyamatos áramot biztosít 4 kHz-es kapcsolási frekvencián. Ez a kiváló teljesítmény biztosítja, hogy a frekvenciaváltó különböző alkalmazási területeken is hatékonyan helytálljon.
A biztonság sem marad el: az ATV630U40M3 rendelkezik STO (Safe Torque Off) funkcióval, amely SIL 3 biztonsági integritási szintet biztosít. A készülék számos védelmi funkcióval van ellátva, mint például a motor és a meghajtó túlmelegedés elleni védelme, fázisszakadás figyelés, túláram védelem, rövidzárlat elleni védelem, és még sok más. Ezek a védelmi funkciók biztosítják, hogy a frekvenciaváltó és a csatlakoztatott motor hosszú élettartamú, megbízható működést nyújtson.
A frekvenciaváltó falra szerelhető kivitelben készül, méretei kompaktak: 144 mm széles, 350 mm magas és 203 mm mély, tömege mindössze 4,6 kg. Környezeti paramétereit tekintve -15°C és 50°C között üzemeltethető terheléscsökkentés nélkül, míg 50°C és 60°C között terheléscsökkentéssel. Üzemeltetési magassága 1000 m-ig terheléscsökkentés nélkül, 1000-4800 m között pedig 100 méterenként 1% áramcsökkentéssel lehetséges. A kényszerített konvekciós hűtési rendszernek köszönhetően a készülék hatékonyan elvezeti a keletkező hőt, így biztosítva a hosszú élettartamot. Az ATV630U40M3 frekvenciaváltó számos alkalmazási területen megállja a helyét, beleértve az épületgépészetet, élelmiszeripart, bányászatot, olaj- és gázipart, valamint a víz- és szennyvízkezelést.
Schneider Electric Altivar Process ATV630 - ATV630U40M3 - frekvenciaváltó, 4kW, 3f, 230VAC, IP21, falra szerelhető műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Process ATV600
Specifikus alkalmazás: Folyamatirányítás és közművek
Termék típusa: Frekvenciaváltó
Változat: Standard verzió
Készülék rövid neve: ATV630
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs portok: Modbus TCP, Ethernet, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10/100 Mbps, 4800/9600/19200/38400 bps
Átviteli keret: RTU
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Villamos jellemzők
Névleges tápfeszültség: 200-240V (-15%...+10%)
Hálózat szimmetrikus feszültség tűrése: 10%
Hálózat szimmetrikus frekvencia tűrése: 5%
Névleges kimeneti áram: 18,7A
Védettségi fokozat: IP21 (IEC 61800-5-1 és IEC 60529 szerint)
UL védettségi fokozat: Type 1 (UL 508C szerint)
Hűtési mód: Kényszerített konvekciós
Tápfrekvencia: 50-60 Hz (+/- 5%)
Motor teljesítmény
Motorteljesítmény kW-ban: 4 kW (normál üzemmód), 3 kW (nagy terhelés)
Motorteljesítmény LE-ben: 5 LE (normál üzemmód), 4 LE (nagy terhelés)
Áramértékek
Hálózati áram: 15,1A 200V-nál (normál üzemmód), 12,9A 240V-nál (normál üzemmód)
Hálózati áram: 11,7A 200V-nál (nagy terhelés), 10,2A 240V-nál (nagy terhelés)
Folyamatos kimeneti áram: 18,7A 4 kHz-nél (normál üzemmód), 13,7A 4 kHz-nél (nagy terhelés)
Maximális tranziens áram: 20,6A 60 másodpercig (normál és nagy terhelés)
Működési jellemzők
Frekvenciaváltó kimeneti frekvencia: 0,1-500 Hz
Biztonsági funkció: STO (Safe Torque Off) SIL 3
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változtatható nyomaték standard
Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor
Maximális kimeneti frekvencia: 500 kHz
Gyorsítási és lassítási rámpák: Lineáris, külön állítható 0,01-9999 s
Motor csúszás kompenzáció: Állítható, Elnyomható, Nem elérhető állandó mágneses motor törvénynél, Automatikus bármilyen terhelésnél
Méret és fizikai jellemzők
Szélesség: 144 mm
Magasság: 350 mm
Mélység: 203 mm
Nettó tömeg: 4,6 kg
Környezeti jellemzők
Szigetelési ellenállás: > 1 MOhm 500V DC 1 percig föld felé
Zajszint: 54,5 dB az 86/188/EEC szerint
Szennyezési fokozat: 2 az IEC 61800-5-1 szerint
Vibrációs ellenállás: 1,5 mm csúcstól csúcsig (f= 2-13 Hz), 1 g (f= 13-200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 g 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5-95% kondenzáció nélkül az IEC 60068-2-3 szerint
Környezeti üzemi hőmérséklet: -15-50°C (terheléscsökkentés nélkül), 50-60°C (terheléscsökkentési tényezővel)
Üzemeltetési magasság: <= 1000 m terheléscsökkentés nélkül, 1000-4800 m 100 méterenként 1% áramcsökkentéssel
