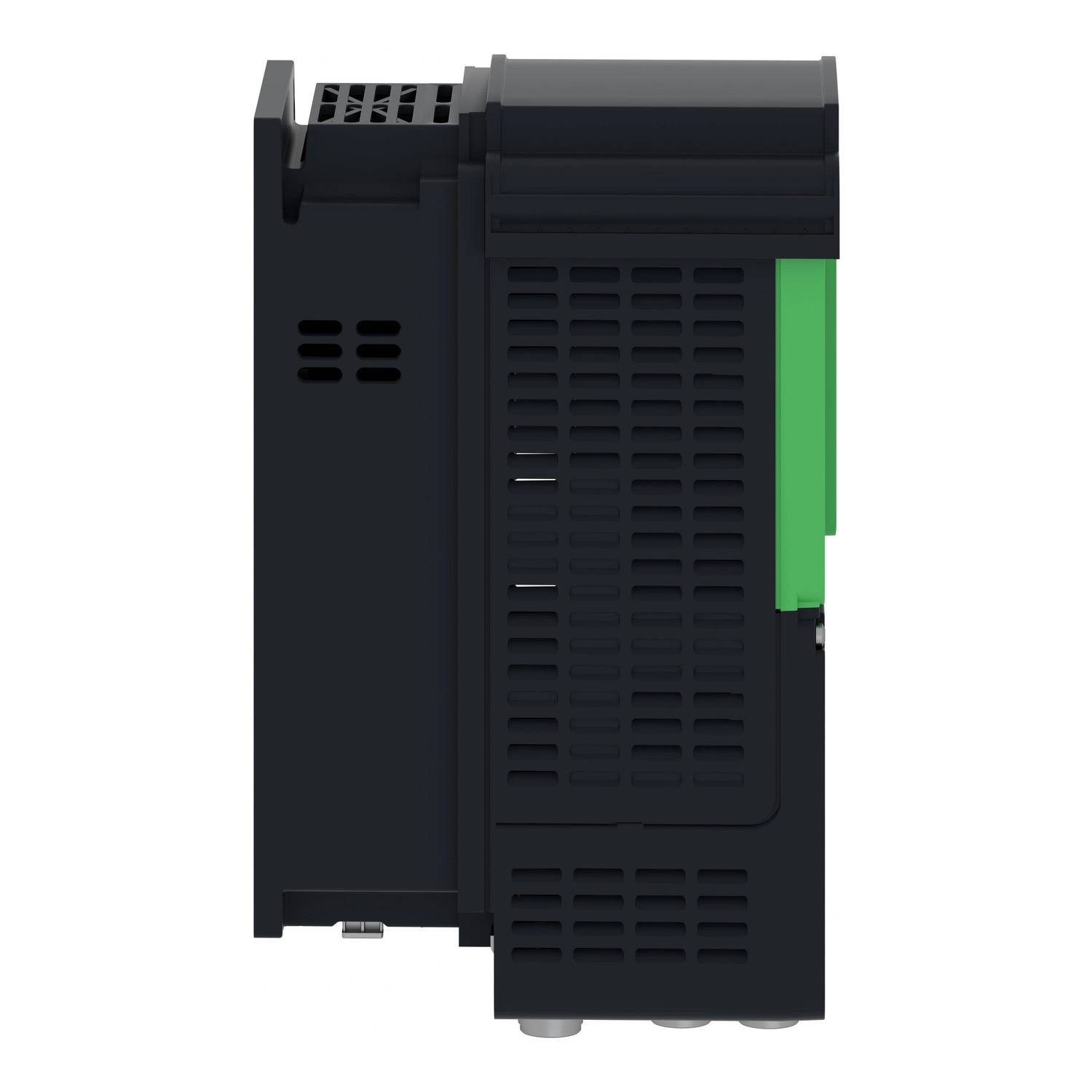

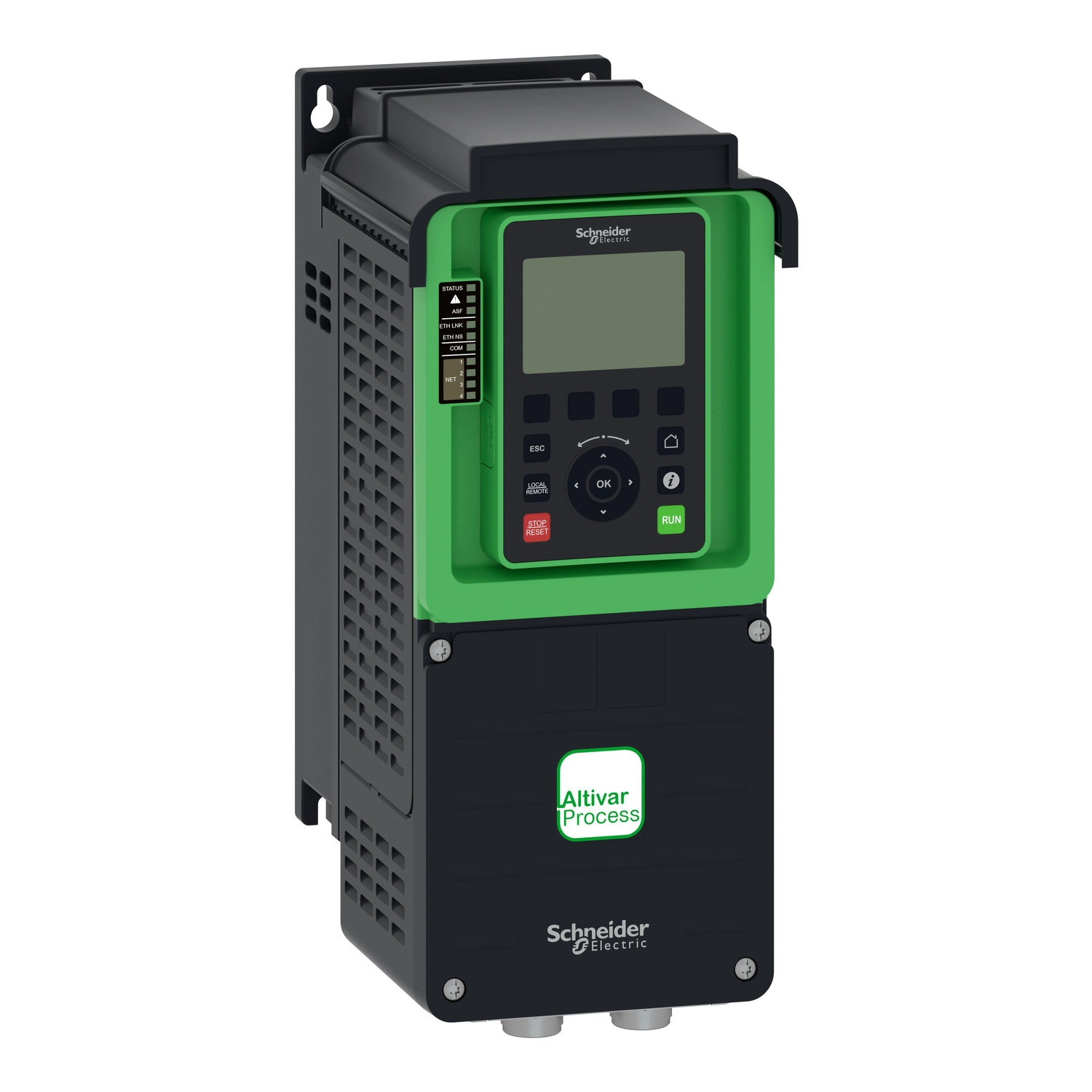

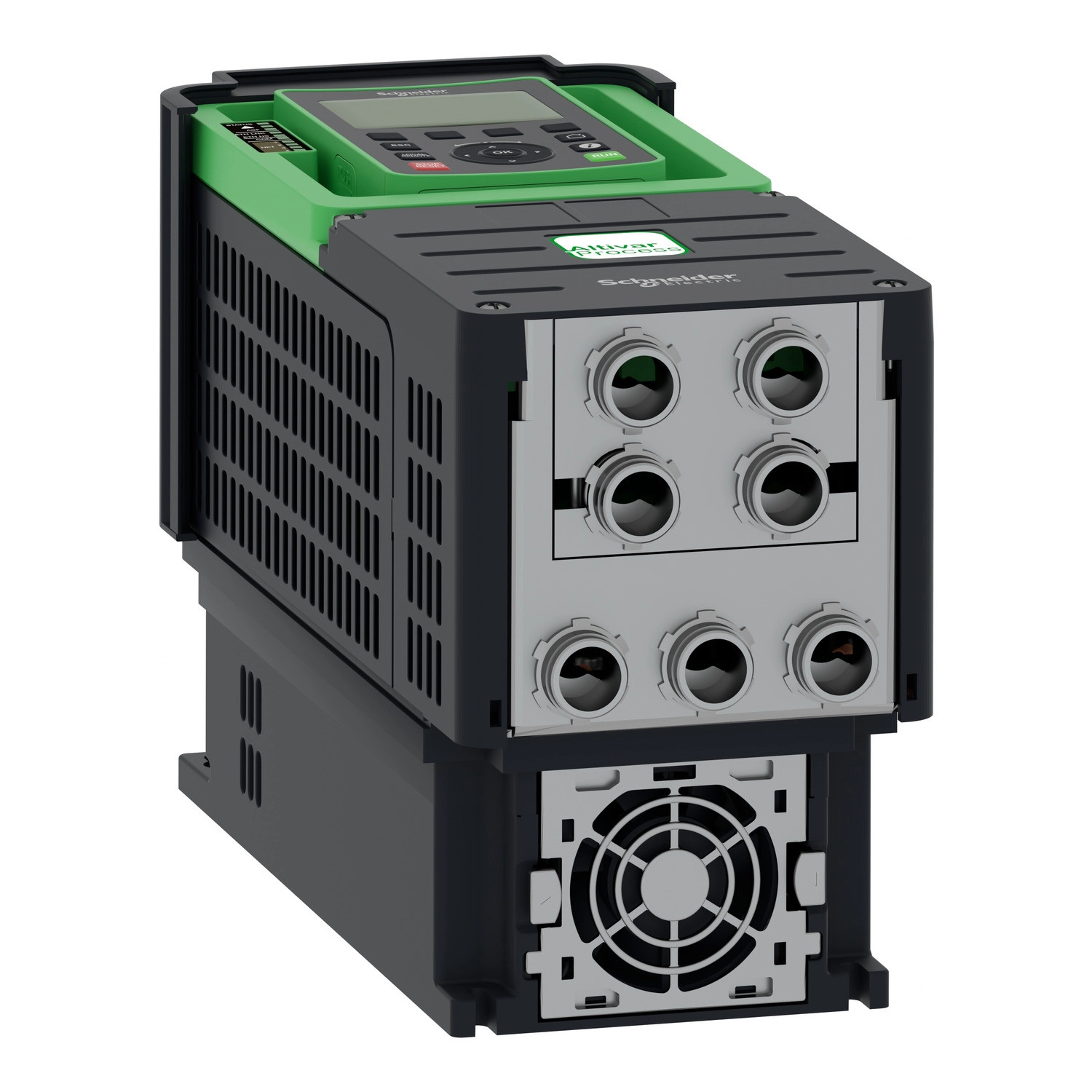

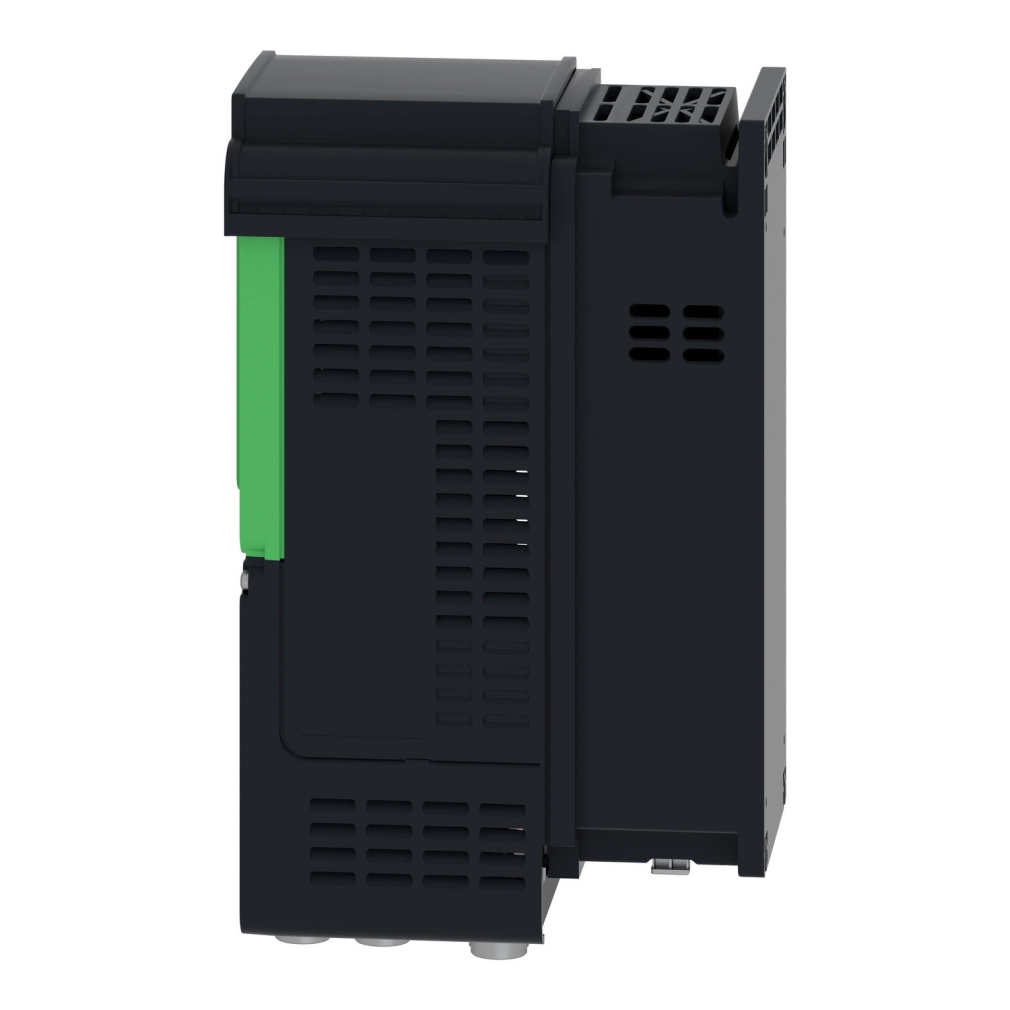

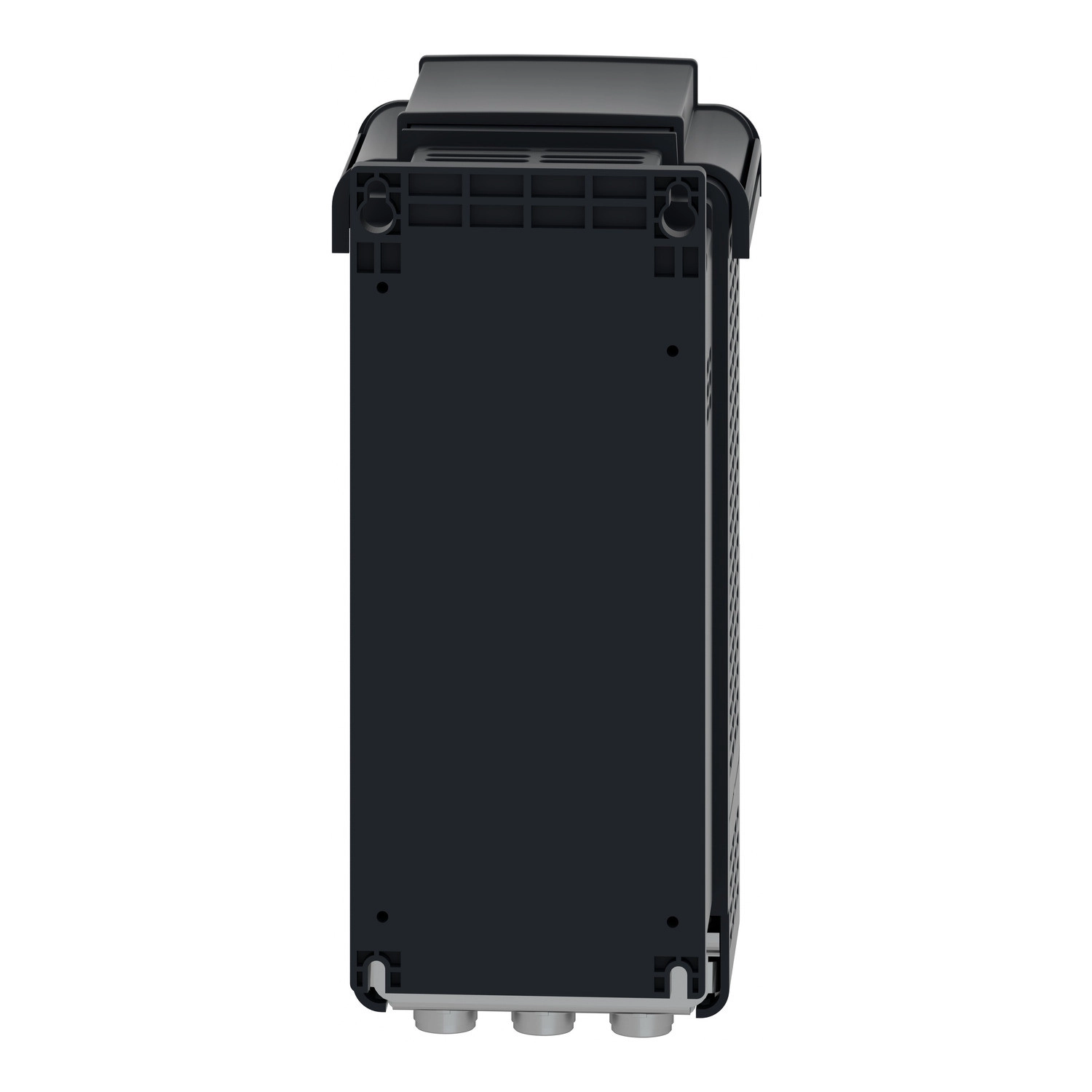

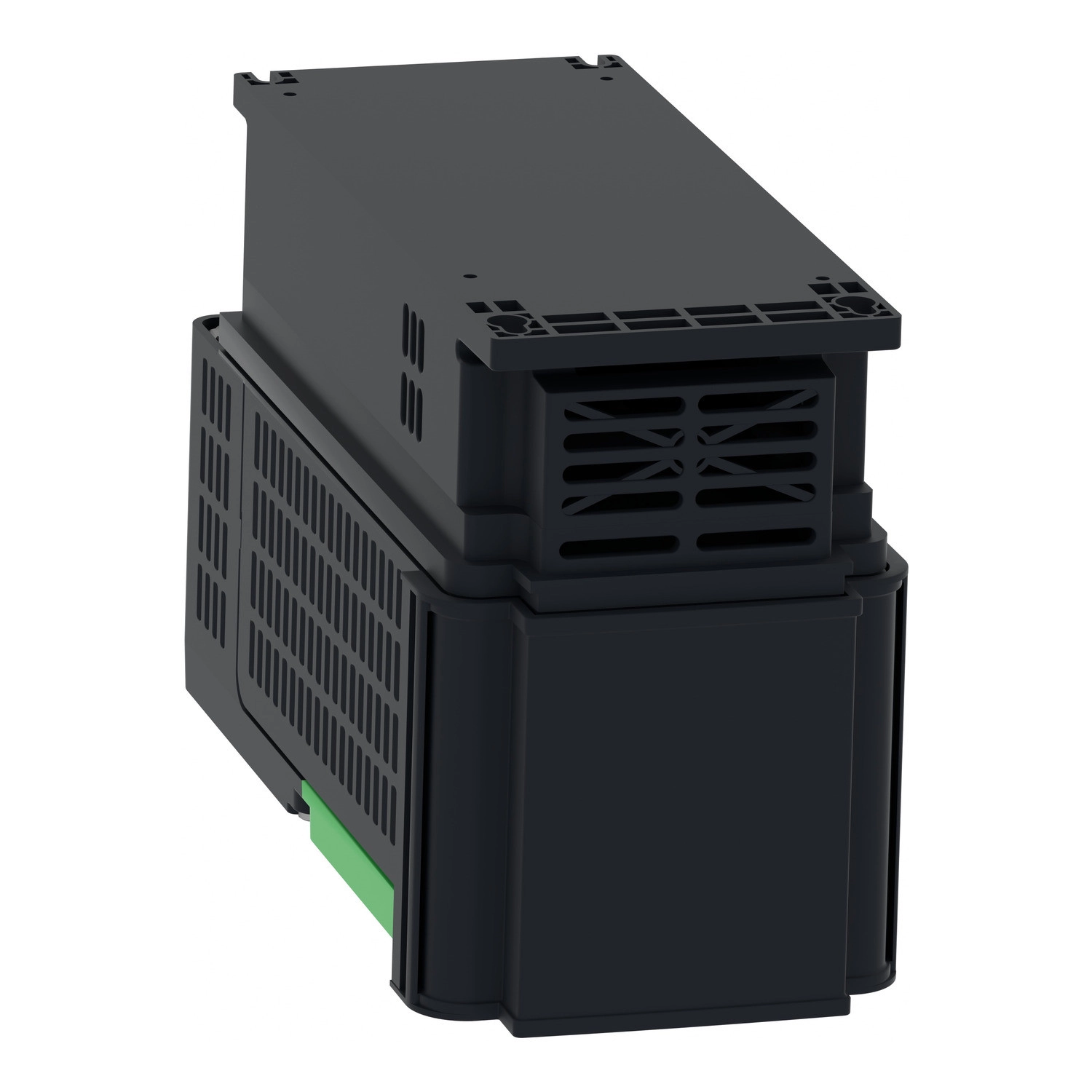

Schneider Electric Altivar Process ATV630 - ATV630U15N4 - frekvenciaváltó, 1,5kW, 3f, 400VAC, IP21, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A készülék falra szerelhető kivitelű és számos kommunikációs protokollt támogat, beleértve a Modbus TCP-t, Ethernet-et és Modbus soros kommunikációt. A rugalmas kommunikációs lehetőségeket tovább bővítheted különféle opcionális modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP vagy Ethernet Powerlink. Az ATV630U15N4 modell aszinkron és szinkron motorok vezérlésére egyaránt alkalmas.
A frekvenciaváltó számos fejlett funkciót kínál, mint a lineárisan állítható gyorsítási és lassítási rámpák (0,01-9999 s), motorcsúszás kompenzáció, valamint 2-12 kHz között állítható kapcsolási frekvencia. A készülék 8 digitális bemenettel, 3 analóg bemenettel, 2 analóg kimenettel és 3 relékimenettel rendelkezik. A digitális bemeneteket különböző logikai módokban (forrás/nyelő) használhatod a PLC kimenetekhez illesztve. Biztonságtechnikai funkcióként rendelkezik SIL 3 szintű biztonságos nyomatéklekapcsolással (Safe Torque Off - STO).
A Schneider Electric ATV630U15N4 frekvenciaváltó számos védelmi funkcióval van ellátva, beleértve a motor és a meghajtó termikus védelmét, a motor fázisszakadás elleni védelmét, rövidzár-védelmet, túlfeszültség-védelmet és még sok mást. A készülék működési hőmérséklet-tartománya -15°C és 50°C között van (derating nélkül), és akár 4800 m tengerszint feletti magasságig is használható (áramcsökkentéssel). A magas megbízhatóságot a CE, ATEX, DNV-GL, UL, CSA és TÜV tanúsítványok is igazolják.
Schneider Electric Altivar Process ATV630 - ATV630U15N4 - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Terméktípus: Frekvenciaváltó
Változat: Standard verzió
Alkalmazási terület: Folyamatirányítás és közművek
Rövid terméknév: ATV630
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V (-15...10%)
Szimmetrikus hálózati feszültség tűrés: 10%
Szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 4,0 A
Védettség: IP21 (megfelel az IEC 61800-5-1, IEC 60529 szabványoknak)
Hálózati frekvencia: 50...60 Hz (±5%)
Motorteljesítmény: 1,5 kW (normál terhelés), 0,75 kW (nagy terhelés)
Motorteljesítmény LE-ben: 2 LE (normál terhelés), 1 LE (nagy terhelés)
Hálózati áram: 3 A 380 V-nál (normál terhelés), 2,6 A 480 V-nál (normál terhelés), 1,7 A 380 V-nál (nagy terhelés), 1,5 A 480 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 4 A 4 kHz-nél normál terhelésre, 2,2 A 4 kHz-nél nagy terhelésre
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kommunikáció
Kommunikációs portok: Modbus TCP, Ethernet, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférési mód: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s (Ethernet); 4800, 9600, 19200, 38,4 kbit/s (Modbus soros)
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Bemenetek és kimenetek
Digitális bemenetek száma: 8
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relékimenet száma: 3
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Fizikai jellemzők
Szélesség: 144 mm
Magasság: 350 mm
Mélység: 203 mm
Környezeti feltételek
Üzemi hőmérséklet-tartomány: -15...50 °C (derating nélkül), 50...60 °C (derating-gel)
Üzemi magasság: ≤ 1000 m derating nélkül, 1000...4800 m 1% per 100 m áramcsökkentéssel
Üzemi pozíció: Függőleges ±10 fok
Relatív páratartalom: 5...95% kondenzáció nélkül (IEC 60068-2-3 szerint)
