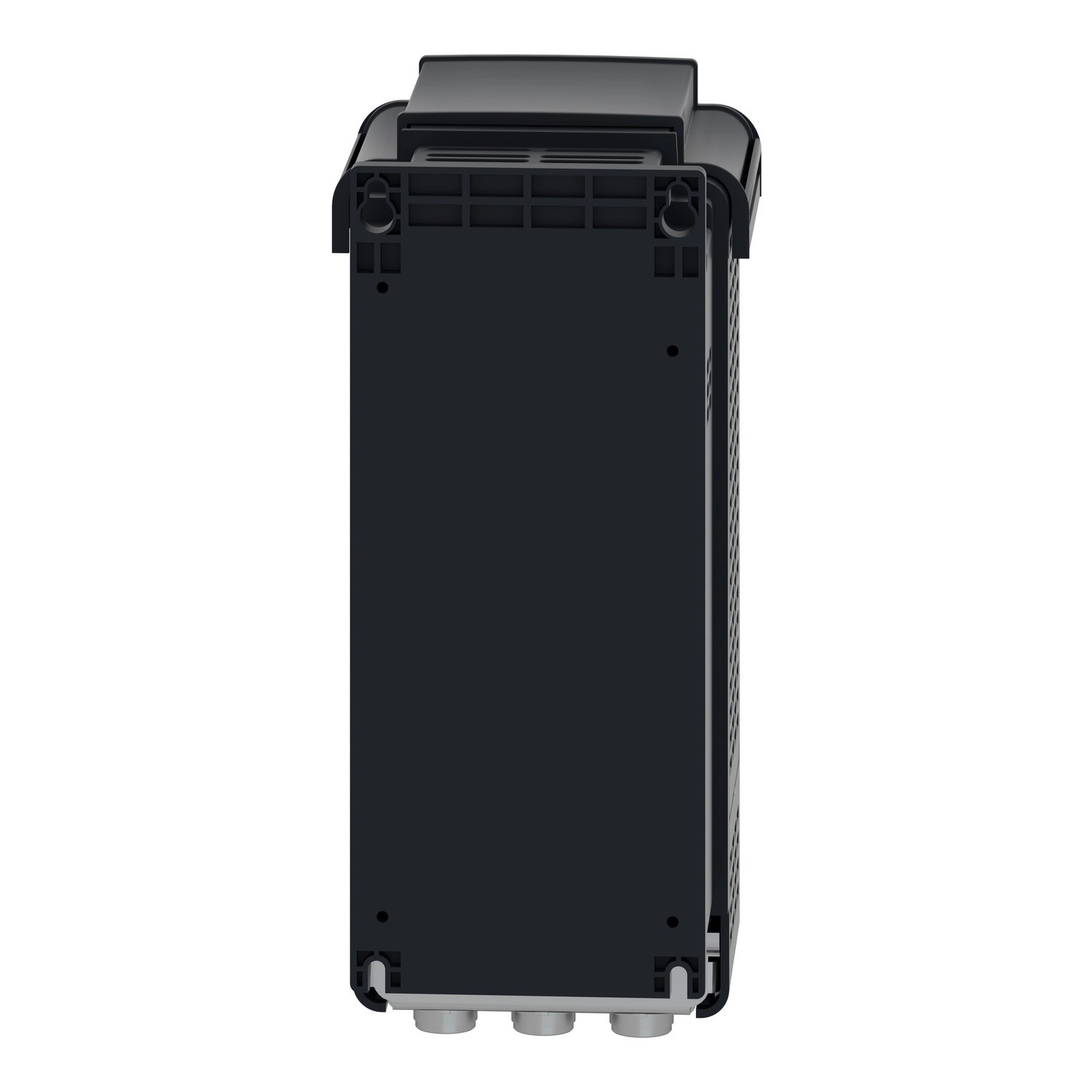

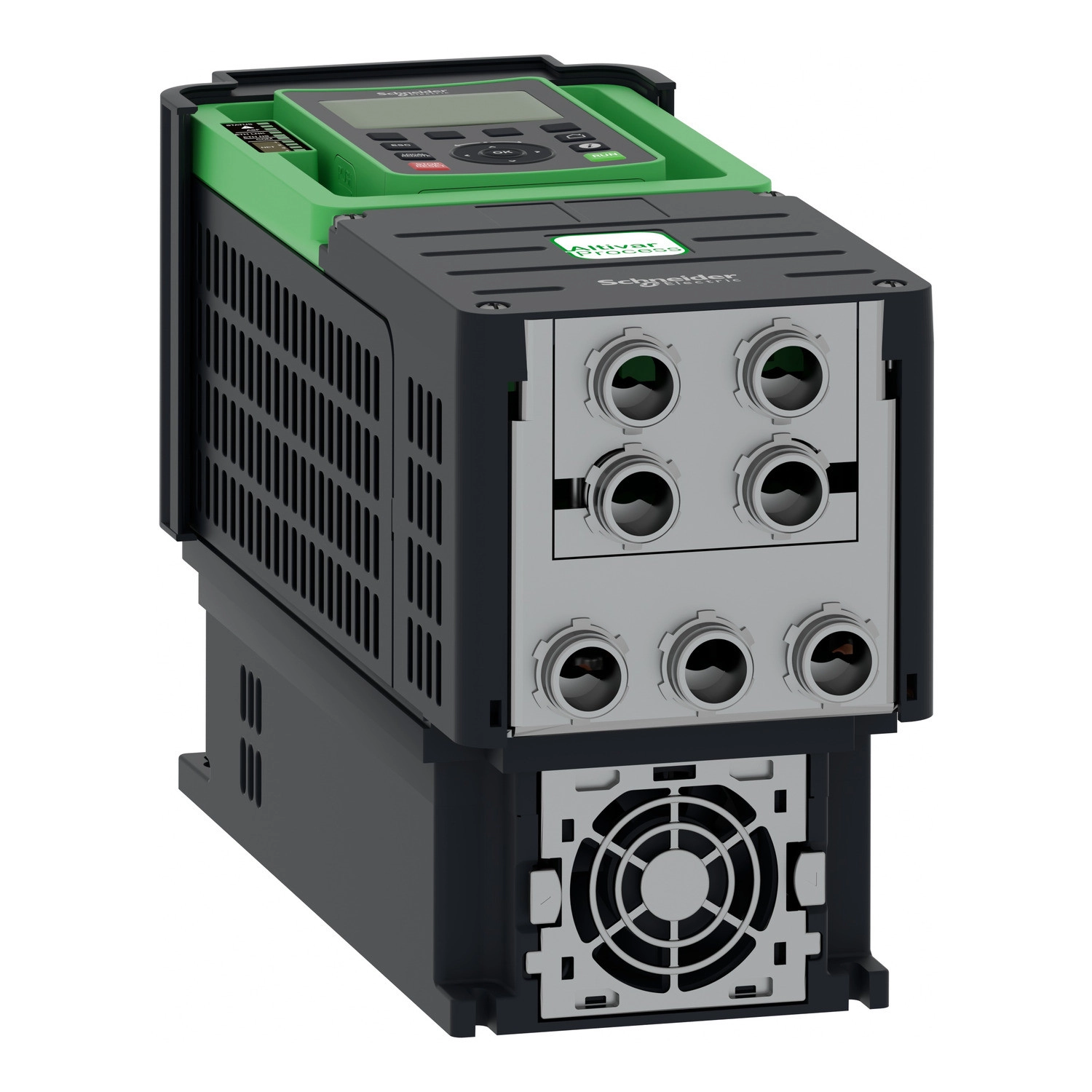

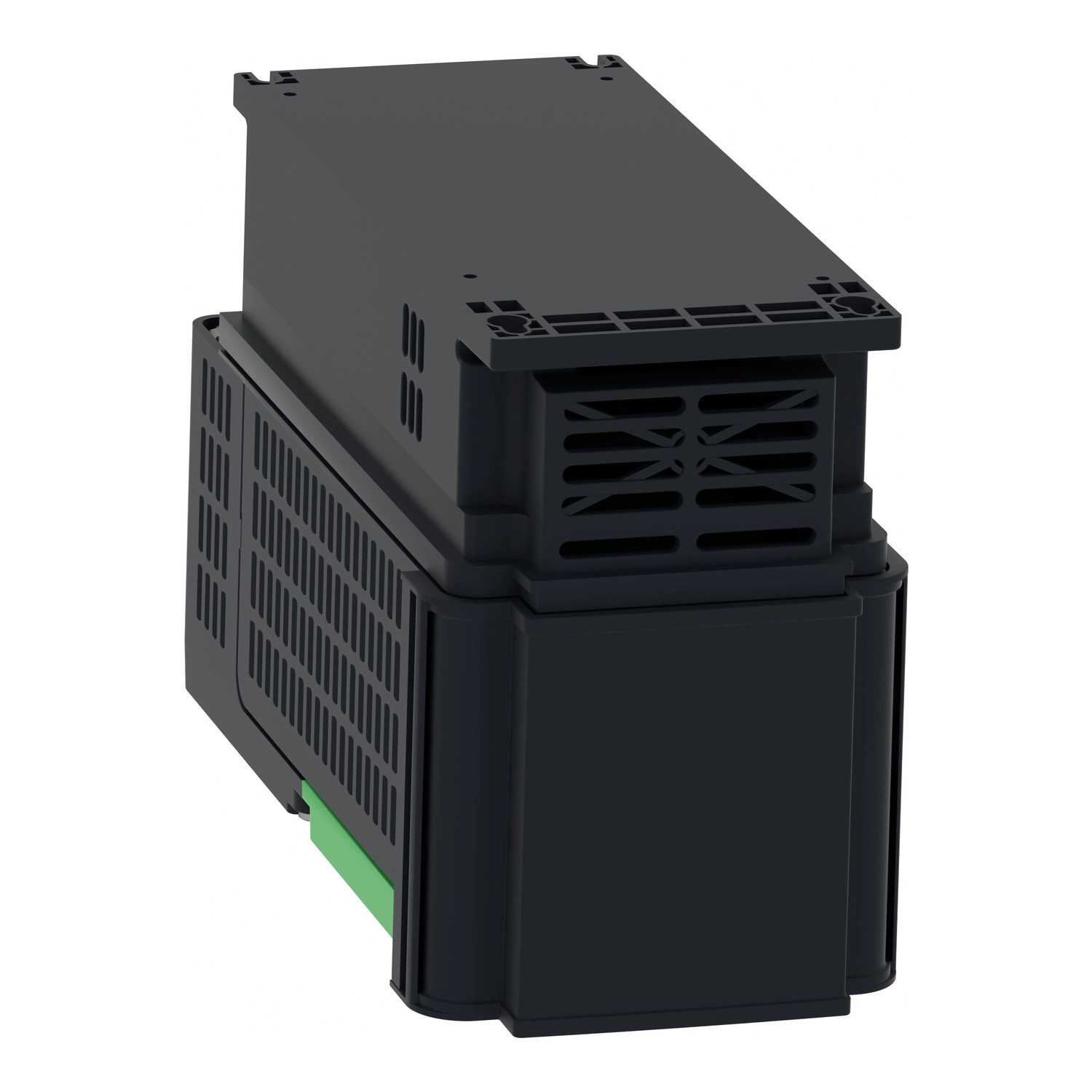

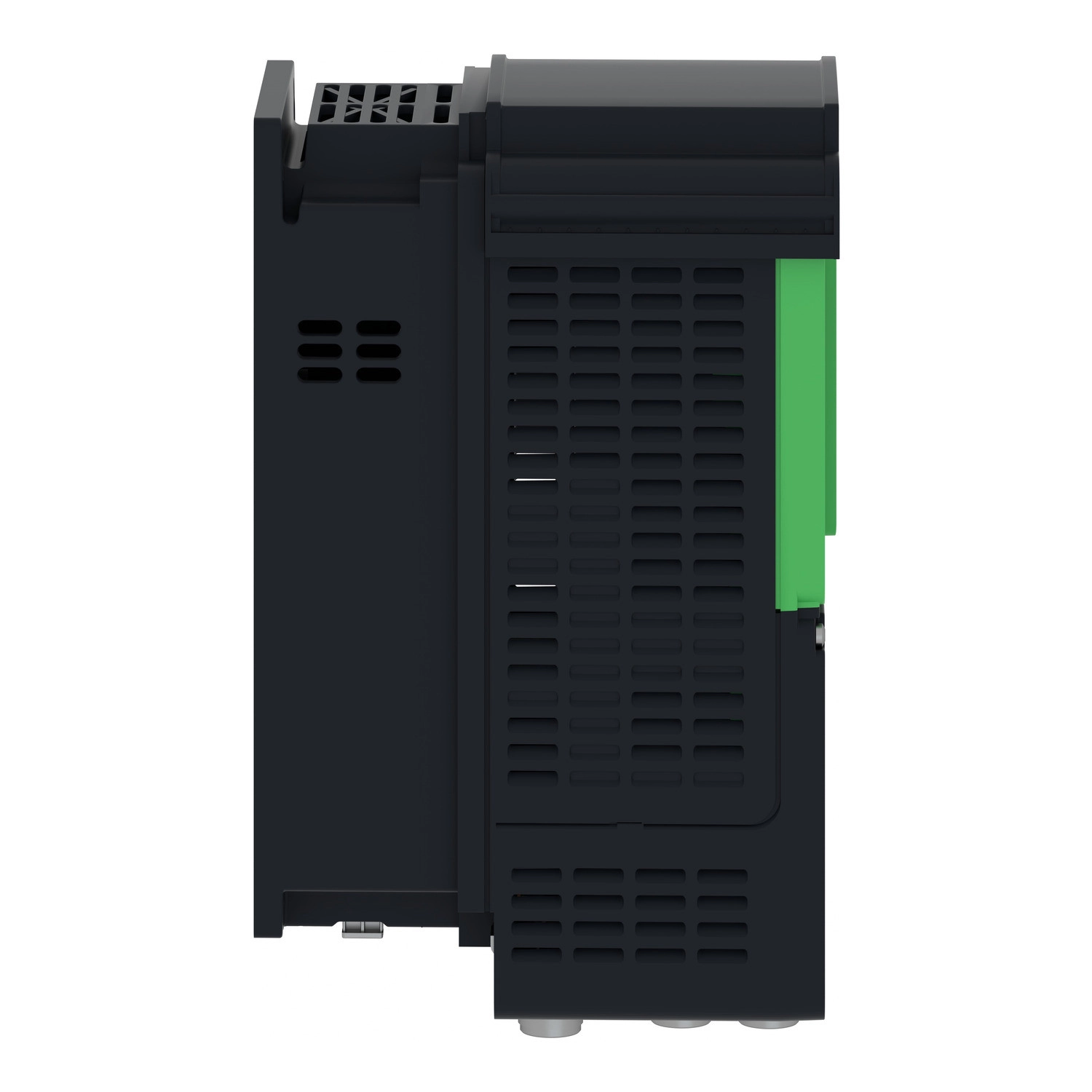

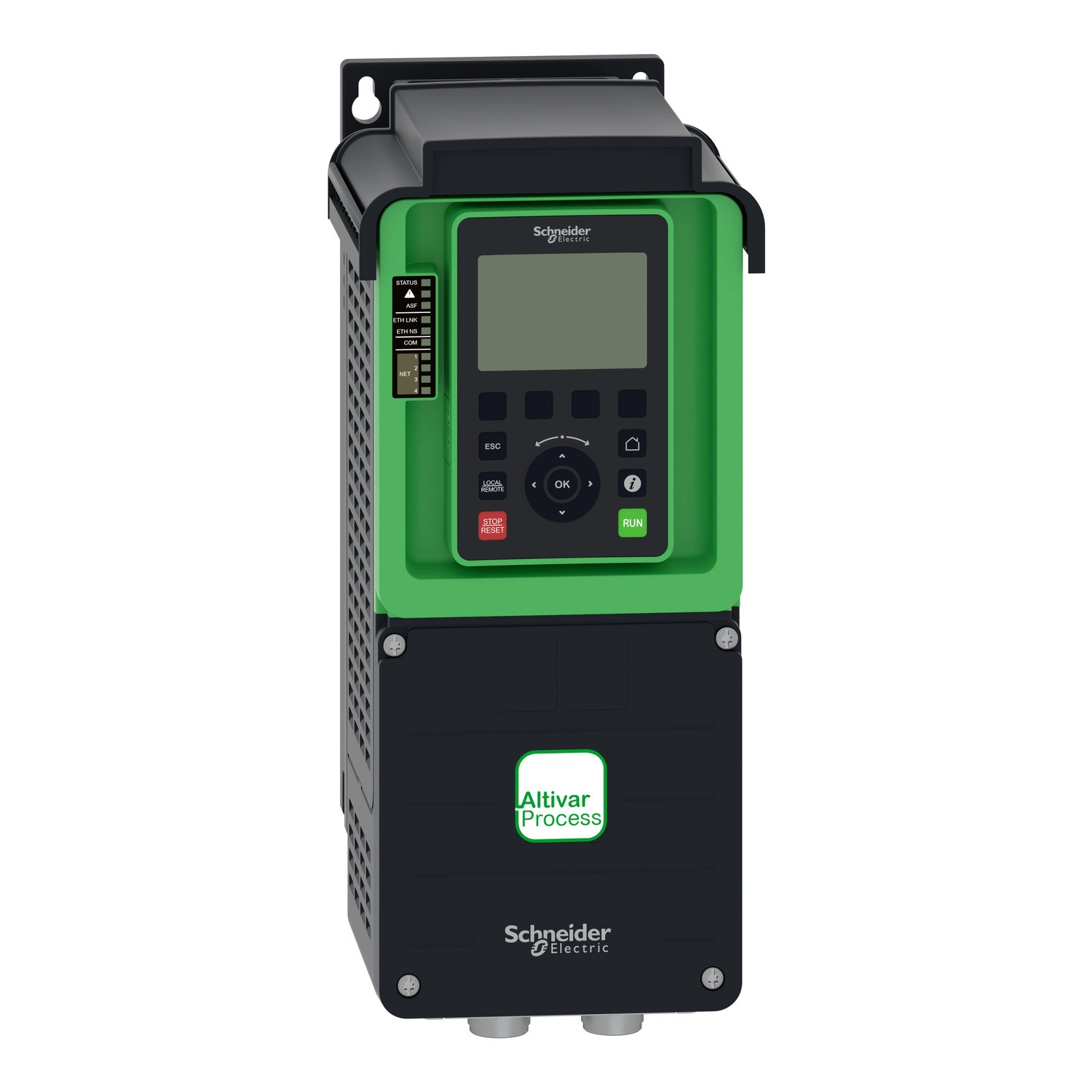

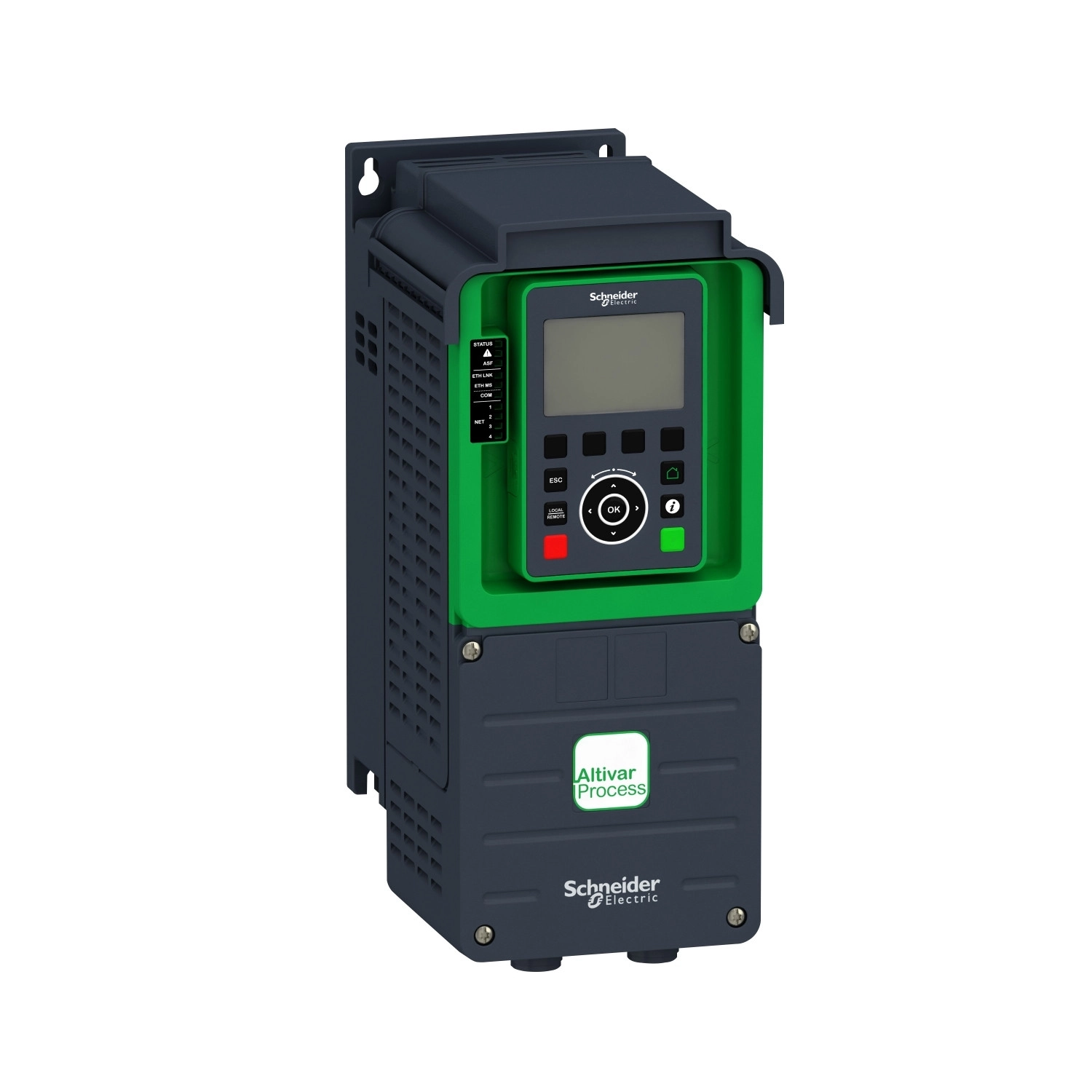

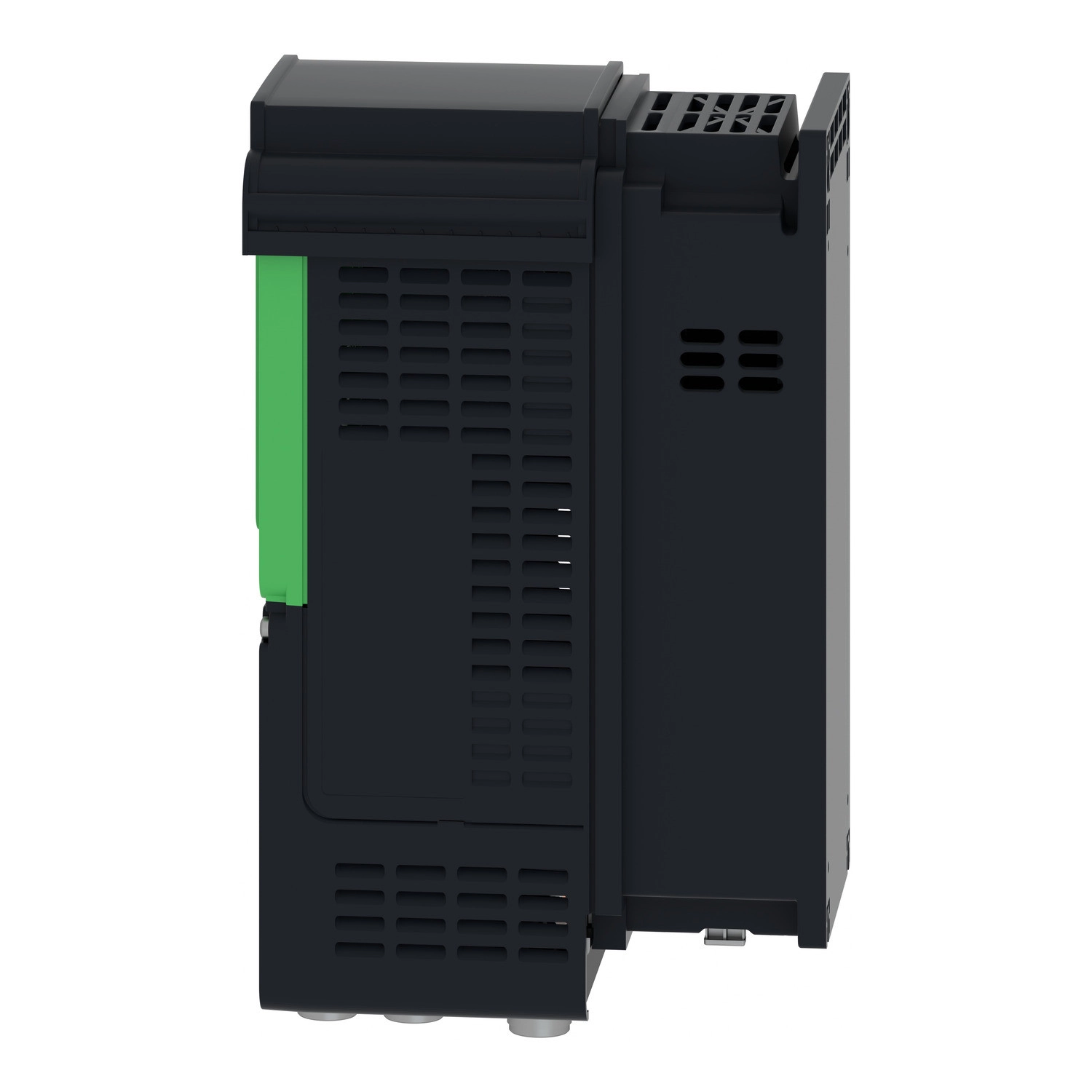

Schneider Electric Altivar Process ATV630 - ATV630U15M3 - frekvenciaváltó, 1,5kW, 3f, 230VAC, IP21, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az ATV630U15M3 frekvenciaváltó 200-240V közötti háromfázisú tápfeszültséggel működik, és IP21 védettséggel rendelkezik, ami megfelel az UL 508C szabvány szerinti UL type 1 besorolásnak is. Falra szerelhető kivitelének és 144 x 350 x 203 mm-es méreteinek köszönhetően rugalmasan telepíthető, miközben a kényszerített légáramlású hűtési rendszer biztosítja a megbízható működést még intenzívebb használat mellett is. A 4,3 kg tömegű készülék üzemi hőmérséklet-tartománya -15°C és 50°C között van terheléscsökkenés nélkül, míg 50-60°C között terheléscsökkentéssel üzemeltethető.
A frekvenciaváltó kimeneti frekvenciatartománya 0,1-500 Hz között állítható, ami rendkívül széles alkalmazási lehetőségeket biztosít. Normál üzemmódban 8,0 A névleges kimeneti áramot biztosít, nehéz üzemmódban pedig 4,6 A-t. A 4 kHz-es névleges kapcsolási frekvencia 2-12 kHz között állítható, ami lehetővé teszi az optimális kompromisszumot a motor zajszintje és a hőveszteség között. A készülék többféle motor vezérlési profilt támogat, beleértve az állandó nyomaték, az optimalizált nyomaték és a változó nyomaték üzemmódokat aszinkron motorokhoz, valamint a permanens mágneses és a szinkron reluktancia motorok vezérlését is. A lineáris gyorsítási és lassítási rámpák 0,01-9999 másodperc között külön-külön állíthatók.
Kommunikációs lehetőségei kiemelkedőek: a beépített Modbus soros, Ethernet és Modbus TCP protokollok mellett számos opcionális kommunikációs modullal bővíthető, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és BACnet MS/TP. Ez a sokoldalúság lehetővé teszi a készülék integrálását gyakorlatilag bármilyen ipari automatizálási rendszerbe. Az RJ45 csatlakozók biztosítják az Ethernet/Modbus TCP és a Modbus soros kapcsolatot, míg a félduplex és teljes duplex kommunikáció, valamint az autonegotiation funkció tovább növeli a rugalmasságot.
A frekvenciaváltó 8 digitális bemenettel rendelkezik, amelyek közül a DI7 és DI8 impulzus bemenetként is konfigurálható 0-30 kHz tartományban. A 3 analóg bemenet szoftveresen konfigurálható feszültség (0-10V DC) vagy áram (0-20 mA) üzemmódra, az AI2 bemenet pedig támogatja a -10...10V DC tartományt is. A 2 analóg kimenet szintén konfigurálható feszültség vagy áram üzemmódra. A készülék 3 relékimenettel is rendelkezik, amelyek között megtalálható a hibajelző relé és két szekvencia relé. A kapcsolási áram ellenállásterhelésnél elérheti a 3A-t 250V AC vagy 30V DC mellett.
Az ATV630U15M3 számos védőfunkcióval rendelkezik, beleértve a motor és a hajtás hővédelmét, a motor fázisszakadás elleni védelmét, a túláram, túlfeszültség és alulfeszültség elleni védelmet, valamint a biztonságos nyomatékmentes állapot (STO - Safe Torque Off) SIL 3 szintű funkcióját. Ez utóbbi különösen fontos a gépbiztonsági alkalmazásokban, ahol a váratlan indítás megelőzése kritikus követelmény.
A készülék széles alkalmazási spektrumban használható, többek között HVAC rendszerekben, élelmiszer- és italfeldolgozásban, bányászatban, olaj- és gáziparban, valamint víz- és szennyvízkezelésben. Specifikus alkalmazási területei között szerepelnek kompresszorok, szivattyúk, ventilátorok, keverők és szállítószalagok vezérlése. A többféle szerelési lehetőség - egyedi IP21, egymás melletti IP20 vagy egyedi IP20 kivitel - további rugalmasságot biztosít a telepítéshez.
Schneider Electric Altivar Process ATV630 - ATV630U15M3 műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Típus: ATV630
Alkalmazási terület: Folyamatirányítás és közművek
Termék típusa: Frekvenciaváltó
Változat: Standard verzió
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V (-15%...+10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Motor teljesítmény: 1,5 kW (normál üzemmód), 0,75 kW (nehéz üzemmód)
Motor teljesítmény hp-ben: 2 hp (normál üzemmód), 1 hp (nehéz üzemmód)
Névleges kimeneti áram: 8,0 A
Vonali áram: 5,9 A 200 V-nál, 5 A 240 V-nál (normál üzemmód)
Folyamatos kimeneti áram: 8 A 4 kHz-en (normál üzemmód), 4,6 A 4 kHz-en (nehéz üzemmód)
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2...12 kHz állítható, 4 kHz névleges
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus soros, Ethernet, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Átviteli sebesség: 10, 100 Mbits; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Védelmi funkciók
IP védettségi fokozat: IP21
Védettségi fokozat: UL type 1 megfelelően az UL 508C szabványnak
Biztonsági funkció: STO (safe torque off) SIL 3
Bemenetek/Kimenetek
Digitális bemenetek száma: 8
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Motor vezérlési profilok
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték üzemmód, Változó nyomaték standard
Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor
Mechanikai jellemzők
Méretek (Sz x Ma x Mé): 144 x 350 x 203 mm
Hűtés típusa: Kényszerített légáramlás
Üzemi hőmérséklet: -15...50 °C (terheléscsökkenés nélkül), 50...60 °C (terheléscsökkentéssel)
Relatív páratartalom: 5...95% lecsapódás nélkül
Üzemi magasság: <= 1000 m terheléscsökkenés nélkül, 1000...4800 m 100 m-enként 1% áramcsökkentéssel
Üzemi pozíció: Függőleges ±10 fok
