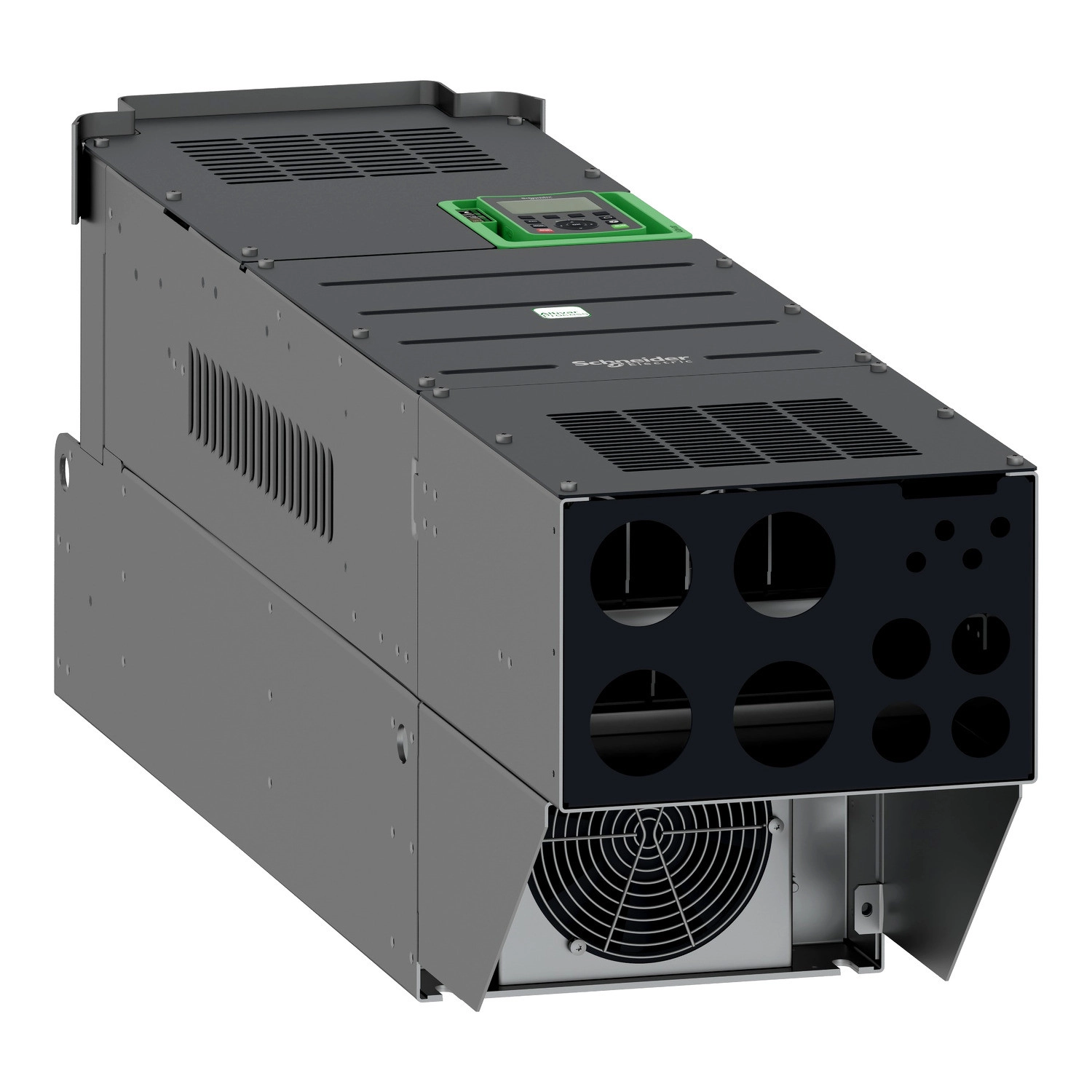

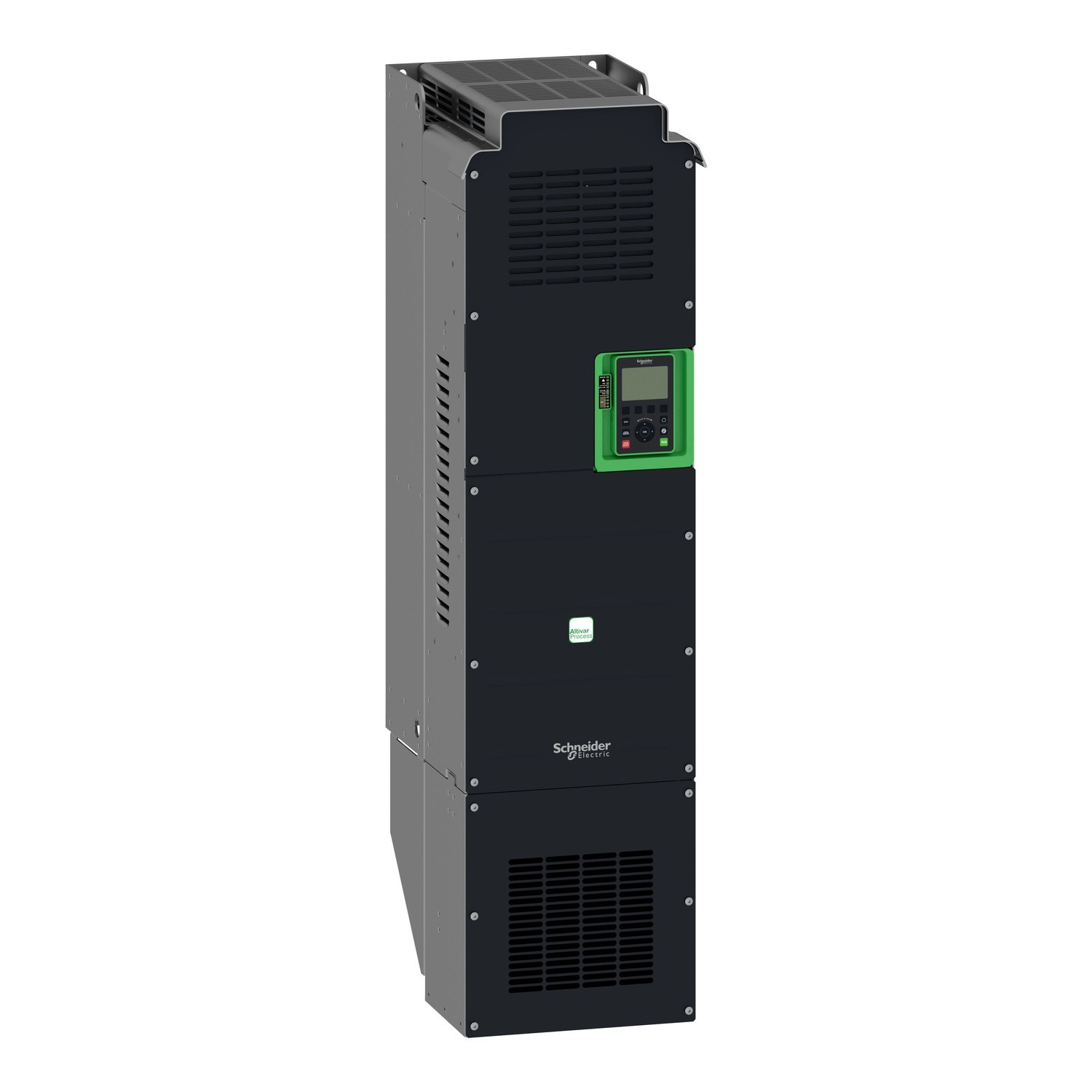

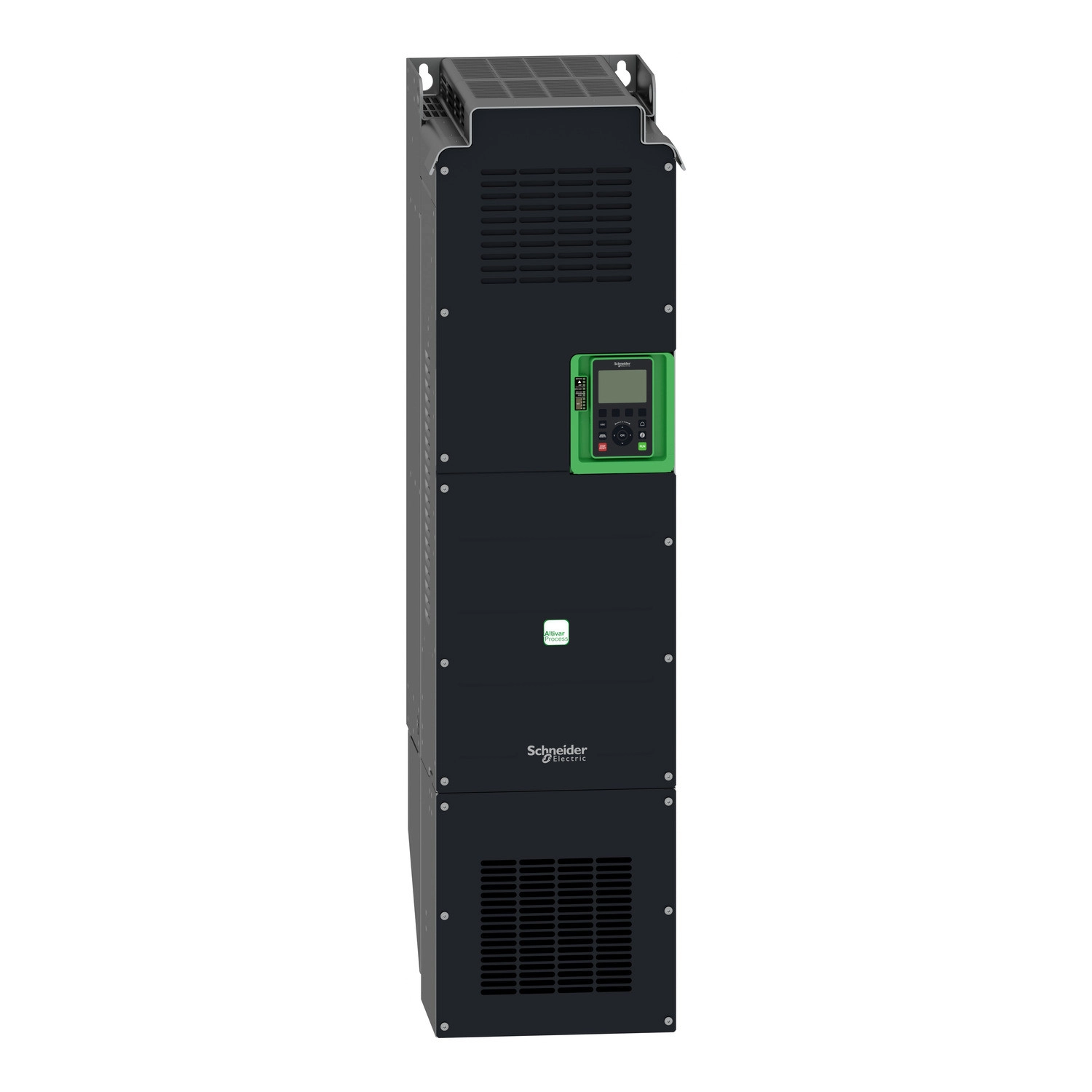

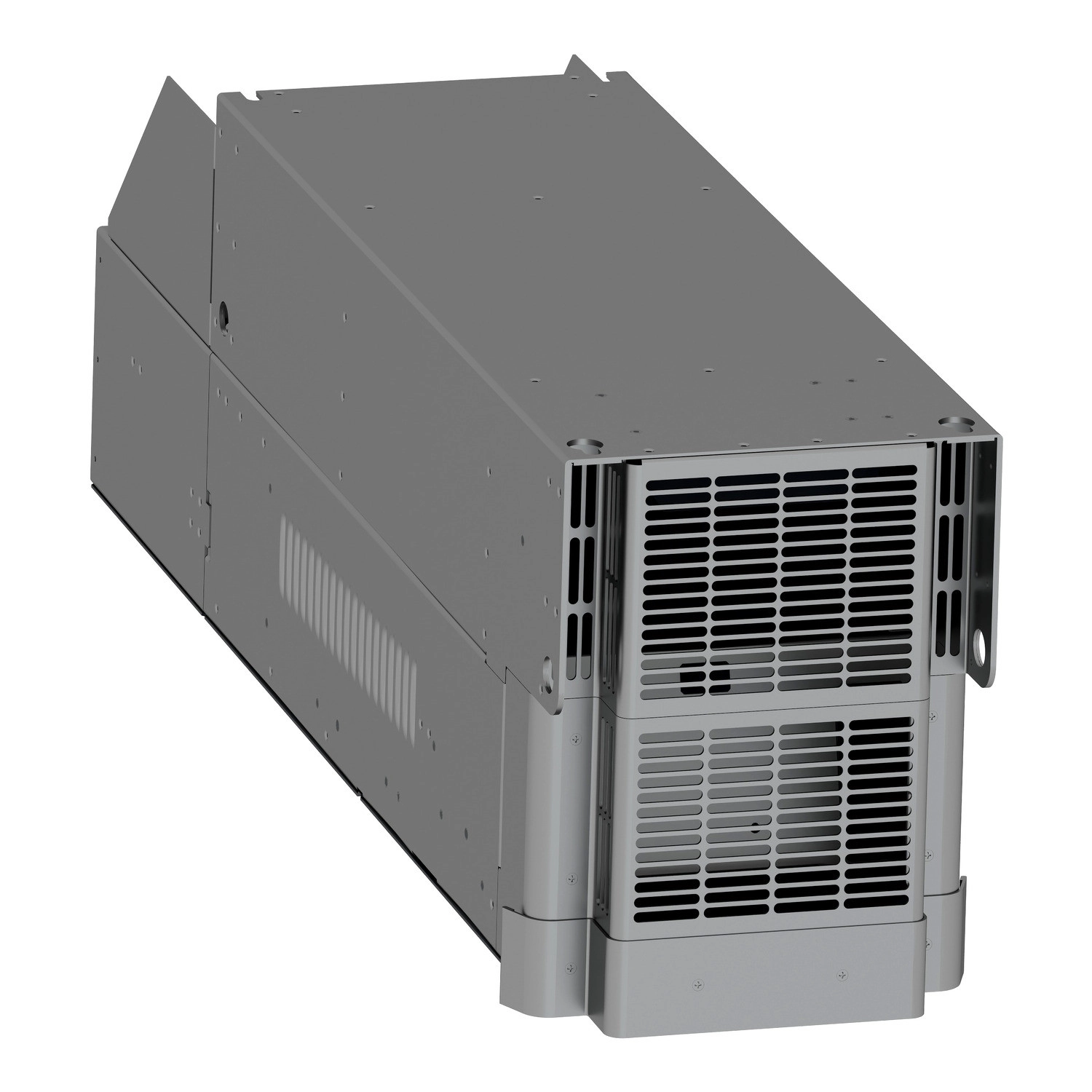

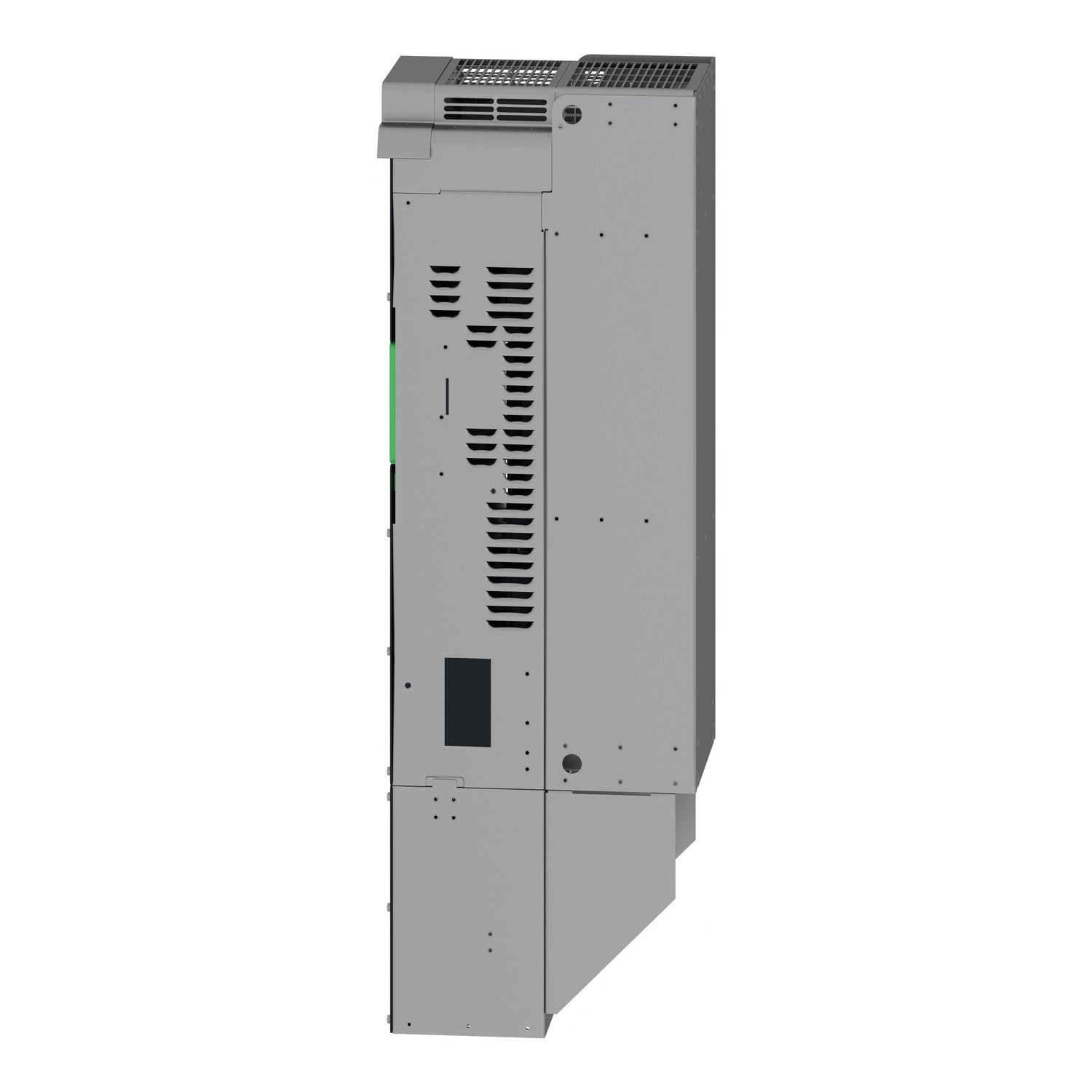

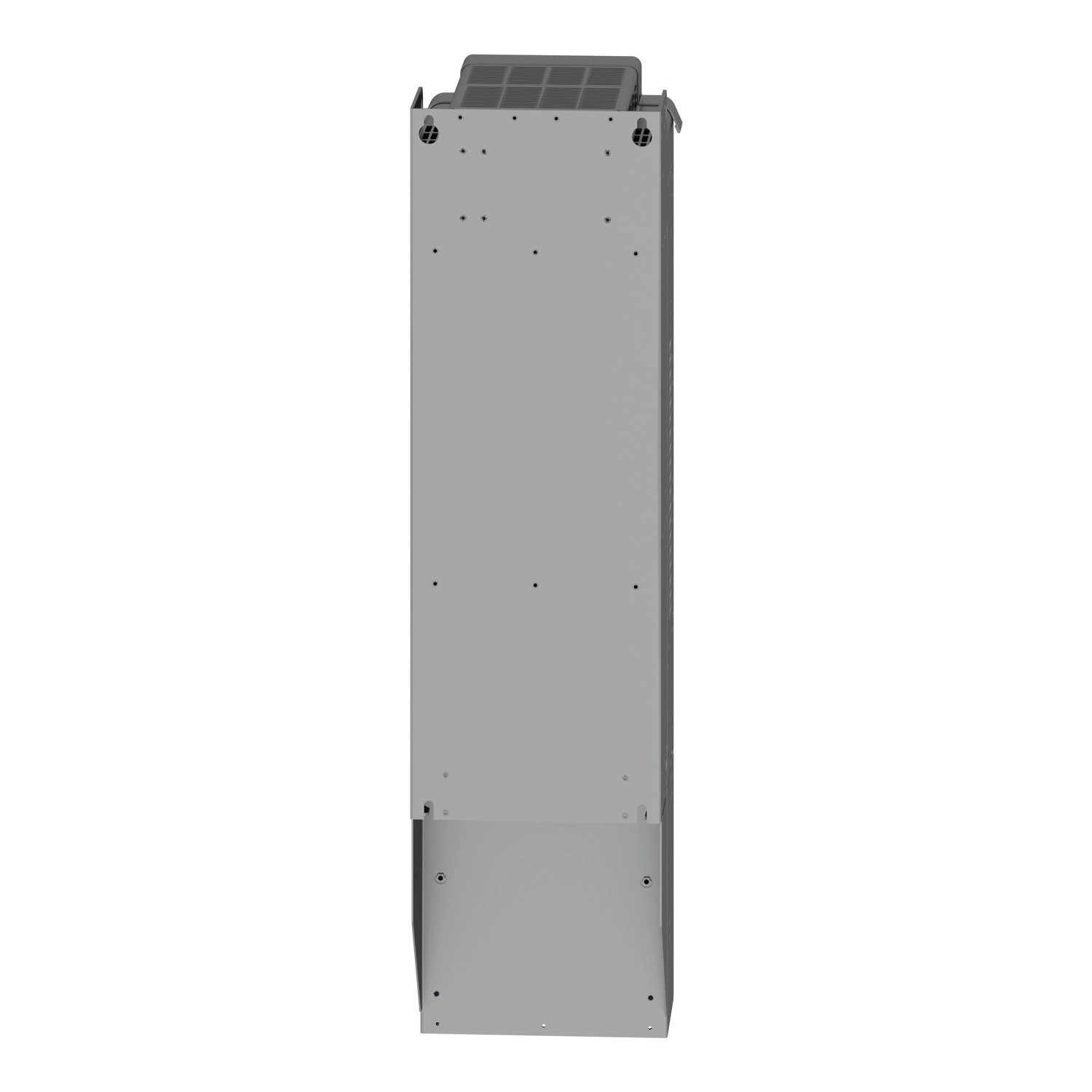

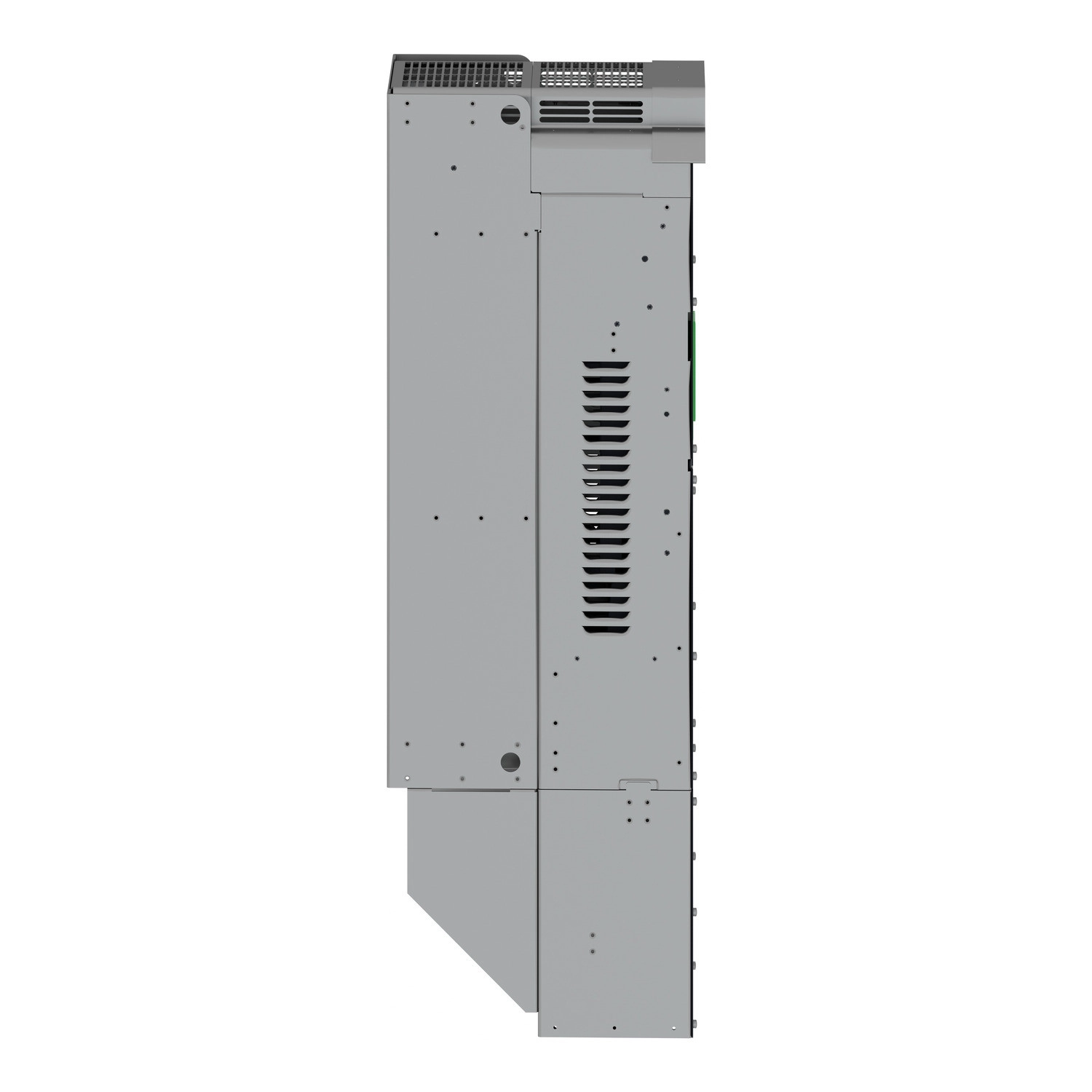

Schneider Electric Altivar Process ATV630 - ATV630D75M3 - frekvenciaváltó, 75kW, 3f, 230VAC, IP21, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az ATV630D75M3 frekvenciaváltót elsősorban folyamatirányítási és közművekhez kapcsolódó alkalmazásokhoz tervezték. Ideális választás épületgépészeti rendszerekben kompresszorokhoz, élelmiszeriparban feldolgozó berendezésekhez, bányászati ventillátorokhoz és szivattyúkhoz, olaj- és gázipari alkalmazásokhoz, valamint víz- és szennyvízkezelési feladatokhoz. A készülék fali szerelési módjának köszönhetően könnyen integrálható a meglévő rendszerekbe, miközben a VW3A9704 kiegészítővel IP21 védettség is elérhető.
A fejlett kommunikációs képességek lehetővé teszik a rugalmas rendszerintegrációt. A frekvenciaváltó több protokollt is támogat: Modbus soros, Ethernet és Modbus TCP. Opcionálisan bővíthető további kommunikációs modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és egyéb ipari hálózati protokollokkal. A beépített interfészek és a bővítési lehetőségek biztosítják, hogy az ATV630D75M3 gyakorlatilag bármilyen ipari automatizálási környezetbe integrálható legyen.
A készülék lenyűgöző műszaki paraméterekkel rendelkezik. 282A névleges kimeneti áramával és 0,1-500 Hz frekvenciatartományával rendkívül rugalmas működést biztosít. Normál terhelés esetén 75 kW, nagy terhelés esetén pedig 55 kW motorteljesítmény vezérlésére képes. A kapcsolási frekvencia 2-8 kHz között állítható, ami lehetővé teszi az optimális működést különböző alkalmazási területeken. A készülék kiemelkedő védelmi funkciókkal rendelkezik, beleértve a SIL 3 biztonsági szintű Safe Torque Off (STO) funkciót is, amely magas szintű üzembiztonsági követelményeknek is megfelel. A motor és a hajtás védelme érdekében számos védelmi funkcióval van felszerelve, mint például túlmelegedés, rövidzárlat, fáziskiesés és túlfeszültség elleni védelem.
Az ATV630D75M3 kiemelkedő rugalmasságot biztosít a motorvezérlés területén. Támogatja az állandó nyomaték, optimalizált nyomatékmód és változó nyomaték üzemmódokat aszinkron motorok esetén, valamint a permanens mágneses és szinkron reluktancia motorok vezérlését is. A lineárisan állítható gyorsulási és lassulási rámpák (0,01-9999 másodperc), valamint a beállítható motorcsúszás-kompenzáció tovább növelik a vezérlés finomhangolási lehetőségeit. A nagy pontosságú analóg be- és kimeneteknek köszönhetően (12 bit felbontás a bemeneteken és 10 bit a kimeneteken) rendkívül precíz szabályozás valósítható meg. A készülék 8 digitális bemenettel, 3 analóg bemenettel, 2 analóg kimenettel és 3 relékimenettel rendelkezik, ami széles körű vezérlési opciókat tesz lehetővé különböző alkalmazási területeken.
Schneider Electric Altivar Process ATV630 - ATV630D75M3 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék specifikus alkalmazás: Folyamatvezérlés és közművek
Termék típus: Frekvenciaváltó
Változat: Standard verzió
Eszköz rövidített neve: ATV630
Szerelési mód: Falra szerelhető
Kommunikációs lehetőségek
Kommunikációs port protokollok: Modbus soros, Ethernet, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Átviteli keret: RTU
Elektromos jellemzők
Névleges tápfeszültség: 200-240 V, -15/+10 %
Relatív szimmetrikus hálózati feszültségtűrés: 10 %
Relatív szimmetrikus hálózati frekvenciatűrés: 5 %
Tápfrekvencia: 50-60 Hz, ± 5 %
Névleges kimeneti áram: 282,0 A
Motorteljesítmény: 75 kW (normál üzem), 55 kW (nagy terhelés)
Motorteljesítmény LE-ben: 100 LE (normál üzem), 75 LE (nagy terhelés)
Hálózati áram: 256 A 200 V-nál (normál üzem), 215 A 240 V-nál (normál üzem), 189 A 200 V-nál (nagy terhelés), 161 A 240 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 211 A 2,5 kHz-en nagy terhelésnél, 282 A 2,5 kHz-en normál üzemnél
Frekvenciaváltó kimeneti frekvencia: 0,1-500 Hz
Védelmi funkciók
IP védettségi fokozat: IP00 (IEC 61800-5-1 és IEC 60529 szerint), IP21 (VW3A9704 készlettel)
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típusok: Motor hővédelme, motor Safe Torque Off, motor fáziskiesés, hajtás hővédelme, hajtás Safe Torque Off, hajtás túlmelegedése, kimeneteken a fázisok és föld közötti túláram, kimeneti feszültség túlterhelése, rövidzárlat elleni védelem, hajtás fáziskiesése, DC busz túlfeszültség, tápfeszültség túl- és alulfeszültség, tápvonal fáziskiesés, túlsebesség, vezérlőáramkör szakadás
Hűtési és környezeti jellemzők
Hűtés típusa: Kényszerített konvekció
Hűtőlevegő mennyisége: 600 m³/h
Zajszint: 69,9 dB a 86/188/EEC szerint
Környezeti levegő hőmérséklete működés közben: -15-50 °C (terheléscsökkentés nélkül), 50-60 °C (terheléscsökkentési tényezővel)
Üzemi magasság: <= 1000 m (terheléscsökkentés nélkül), 1000-4800 m (1% áramcsökkentés 100 m-enként)
Üzemelési pozíció: Függőleges ± 10 fok
Fizikai jellemzők
Szélesség: 320 mm
Magasság: 852 mm
Mélység: 390 mm
Elektromos csatlakozás: Vezérlés: levehető csavaros sorkapcsok 0,5-1,5 mm²/AWG 20-AWG 16, Hálózati oldal: csavaros sorkapocs 2 x 95-3 x 120 mm²/2 x AWG 3/0-2 x 300 kcmil, Motor: csavaros sorkapocs 2 x 95-3 x 120 mm²/2 x AWG 3/0-2 x 300 kcmil
Motorvezérlési profilok
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változó nyomaték standard
Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor
