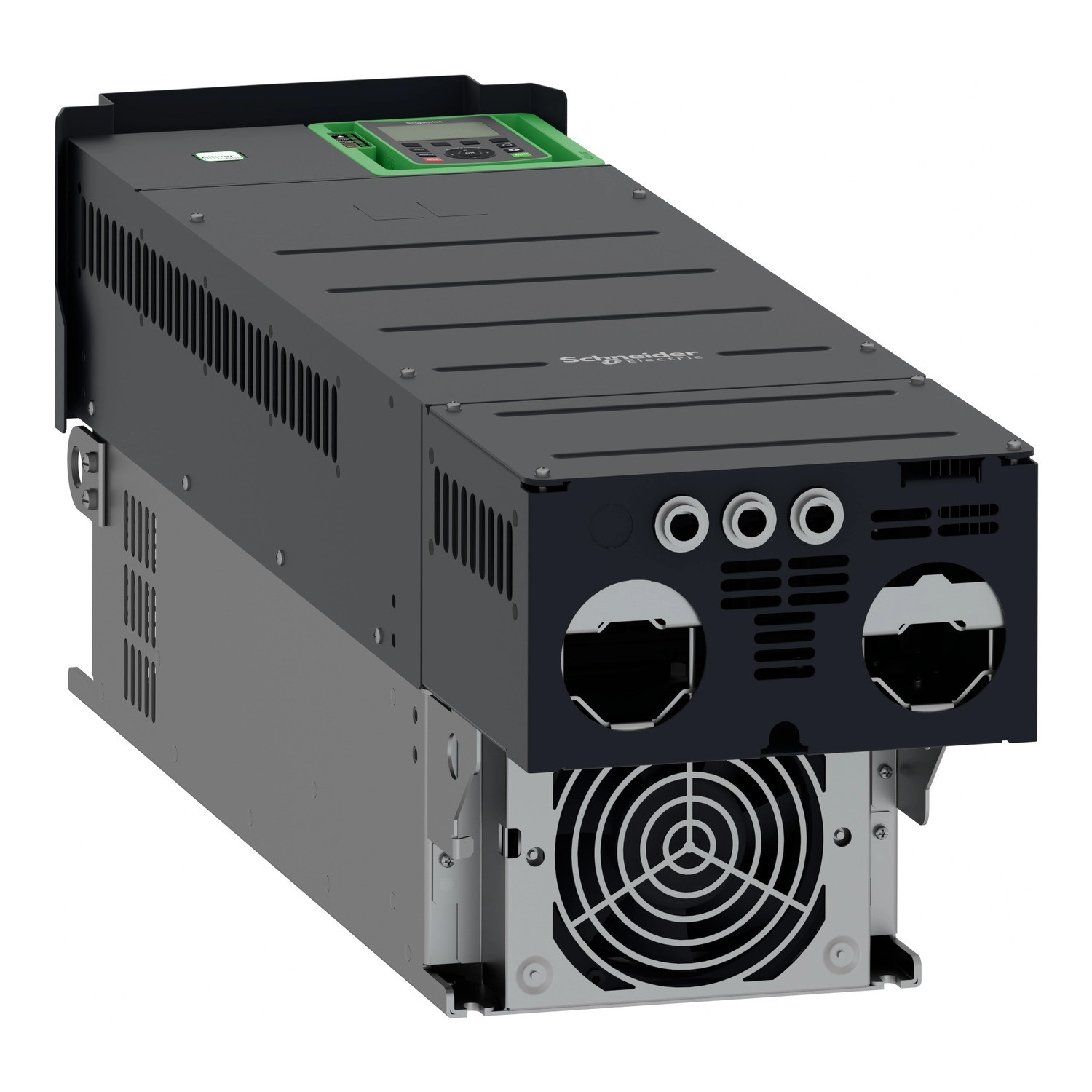

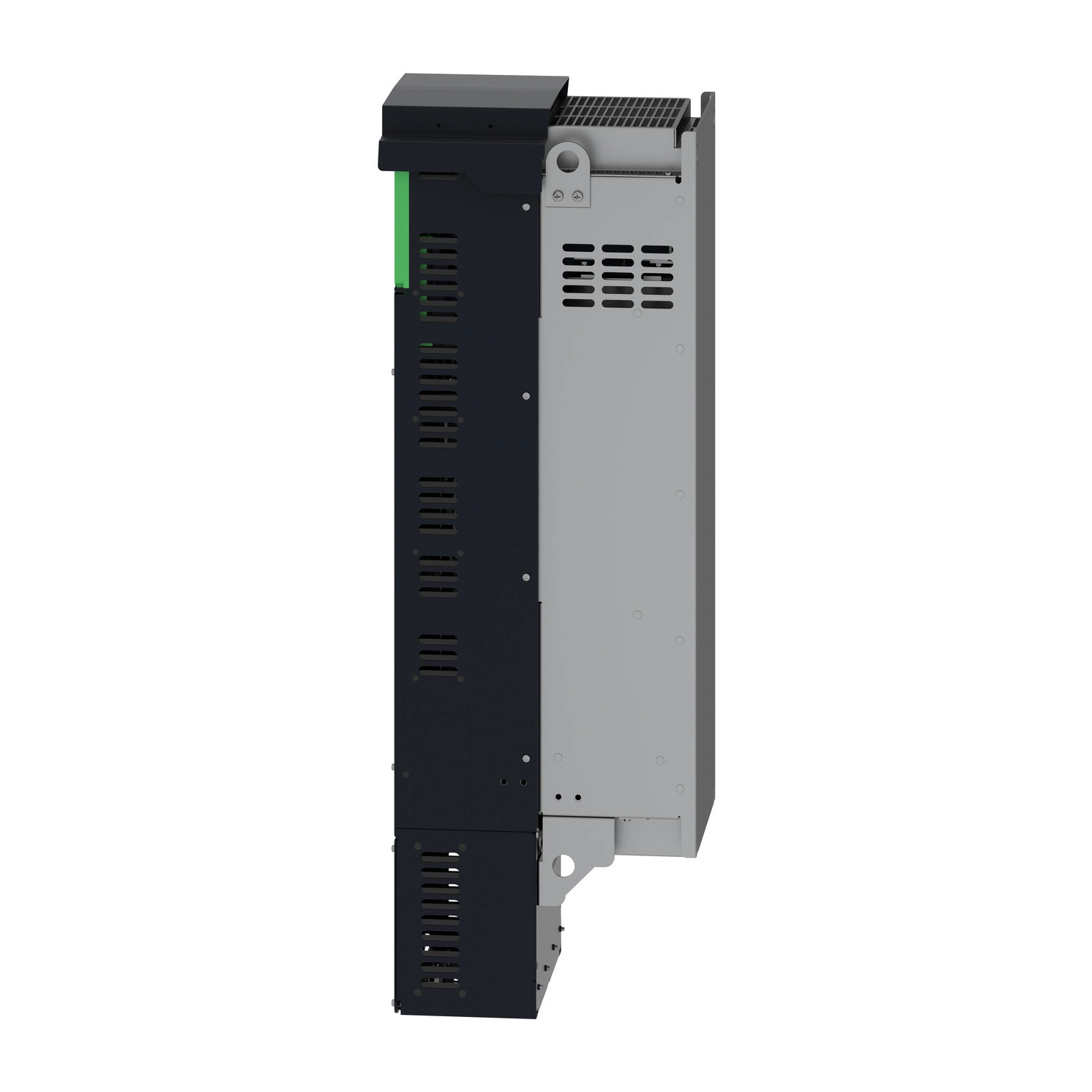

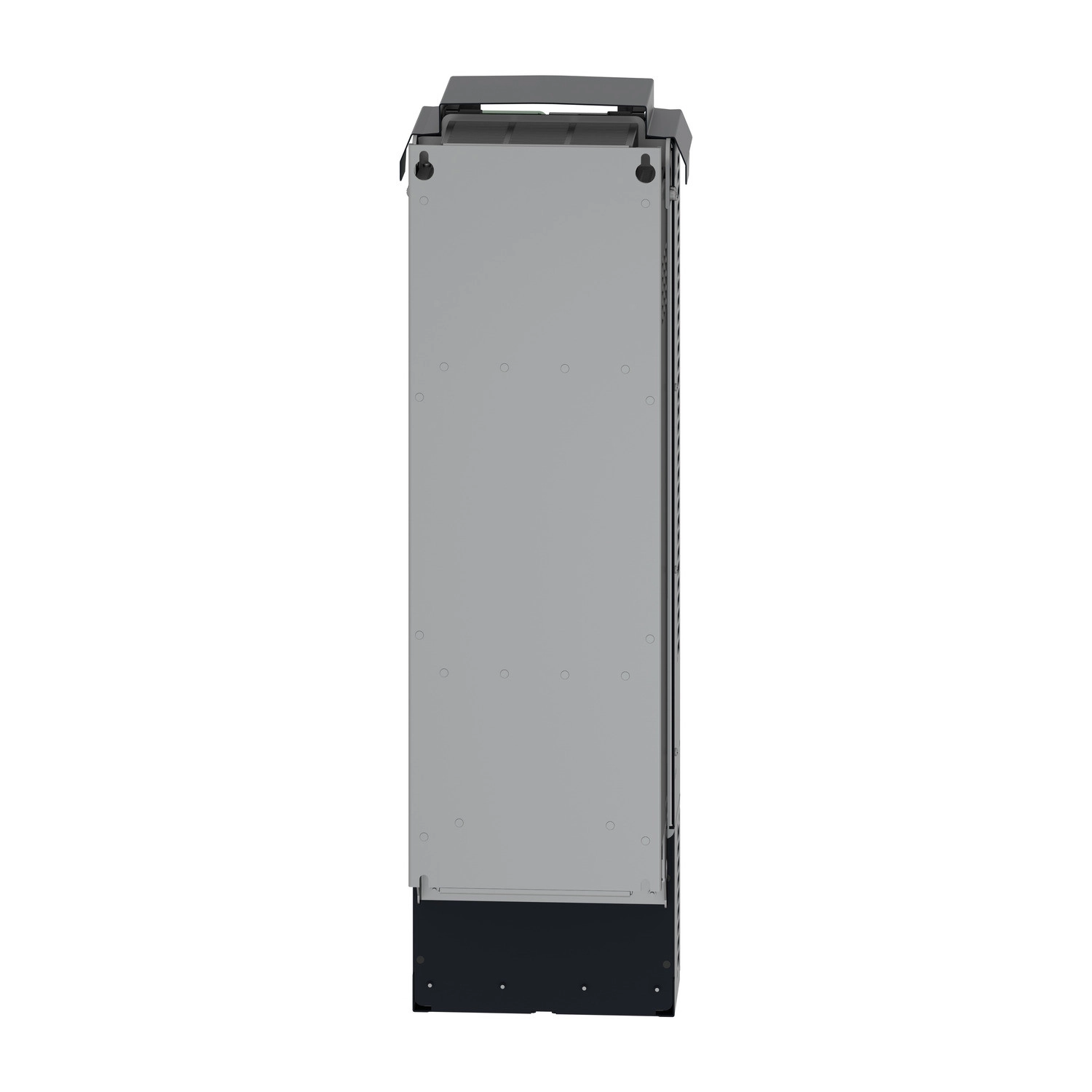

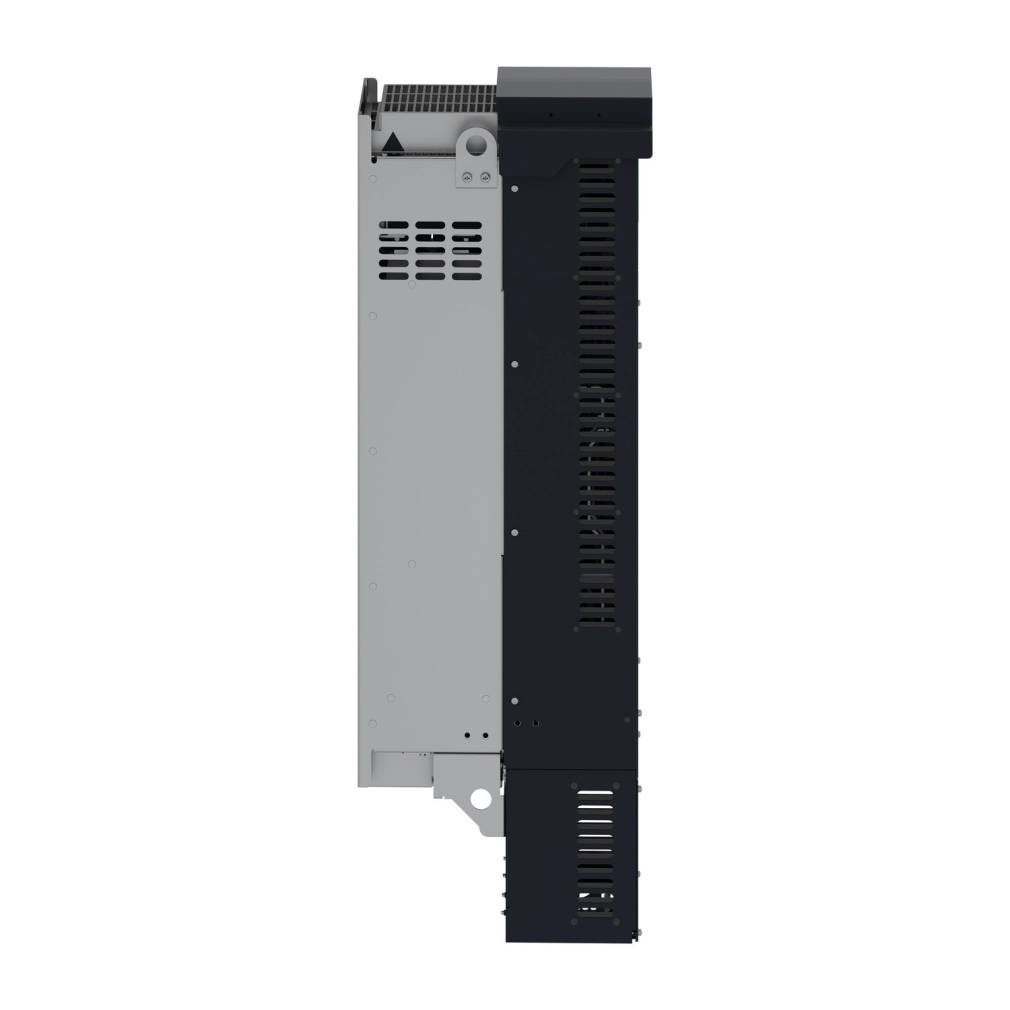

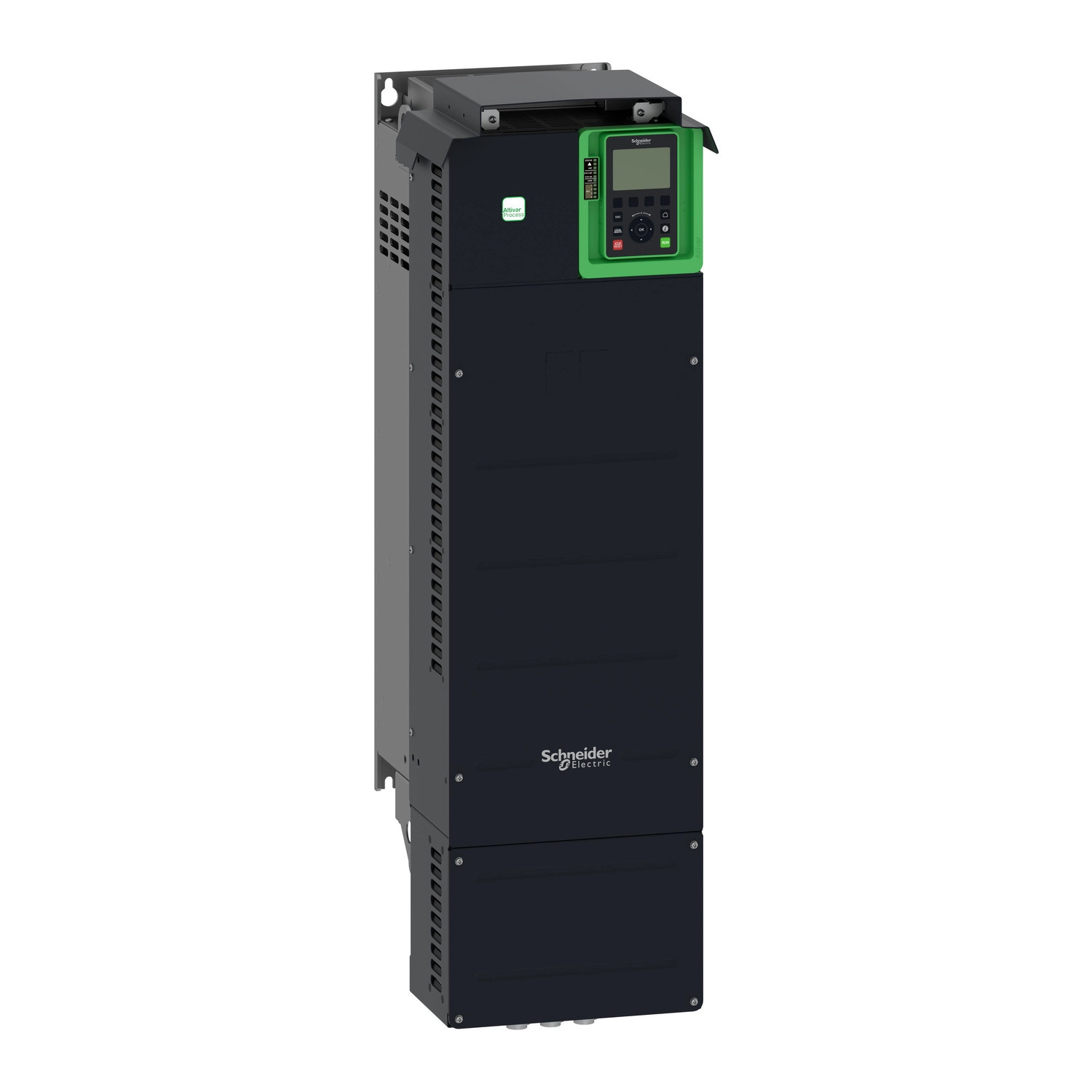

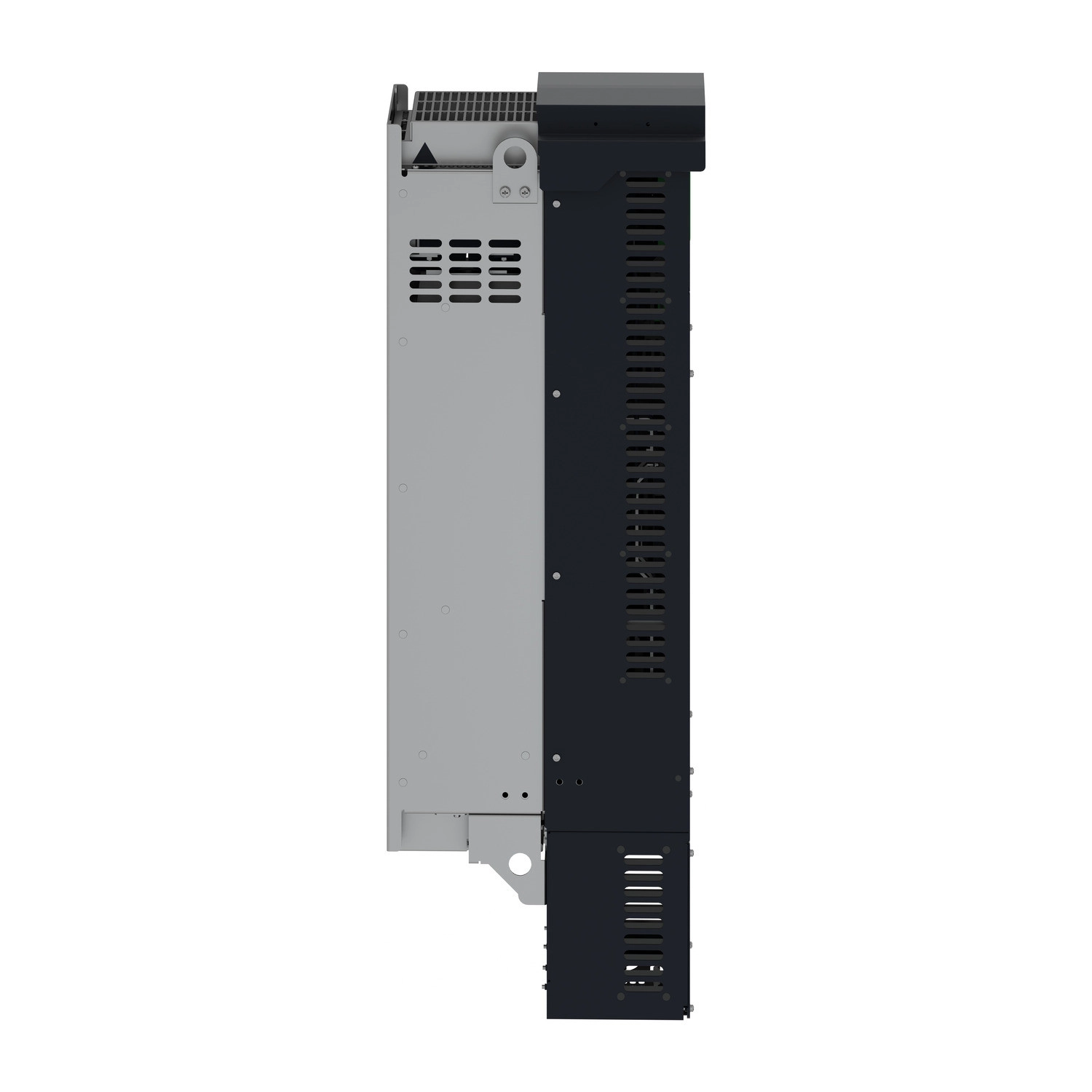

Az Altivar Process ATV600 sorozat ATV630D37M3 típusú frekvenciaváltója egy kiváló megoldás az ipari folyamatok és közműrendszerek hajtásainak vezérlésére. Ez a professzionális teljesítményű, falra szerelhető kivitelű készülék 37 kW (normál üzemben) vagy 30 kW (nagy terhelésű üzemben) teljesítményű aszinkron és szinkronmotorok vezérlésére alkalmas, ami 50 lóerőnek (normál üzemben) vagy 40 lóerőnek (nagy terhelésű üzemben) felel meg.
A Schneider Electric által gyártott ATV630D37M3 frekvenciaváltó 200-240 V háromfázisú tápfeszültséggel működik, IP21 védettségi fokozattal rendelkezik, ami megfelel az UL 1-es típusú előírásainak is. A készülék kényszerített légáramlással hűtött, ami biztosítja a stabil működést még nagy terhelések esetén is. A kimeneti frekvencia 0,1 Hz-től egészen 500 Hz-ig állítható, ami rendkívül széles alkalmazási lehetőségeket biztosít különböző ipari környezetekben.
Ez a frekvenciaváltó számos kommunikációs protokollt támogat, beleértve a Modbus soros, Ethernet és Modbus TCP interfészeket, így könnyedén integrálható meglévő ipari hálózatokba és vezérlőrendszerekbe. Az eszköz 149 A névleges kimeneti áramot biztosít normál üzemben, és 123 A-t nagy terhelésű alkalmazásoknál. A névleges bemeneti áram 128 A 200 V-nál, illetve 107,8 A 240 V-nál normál üzemben. A készülék maximális kimeneti feszültsége 240 V, látszólagos teljesítménye pedig 44,8 kVA normál üzemben 240 V-nál.
Az ATV630D37M3 számos ipari alkalmazásban használható, többek között HVAC rendszerekben (centrifugális és csavar kompresszorok), élelmiszeripari feldolgozásban, bányászatban (ventilátorok és szivattyúk), olaj- és gáziparban, valamint víz- és szennyvízkezelésben. A készülék különösen alkalmas centrifugaszivattyúk, térfogat-kiszorításos szivattyúk, búvárszivattyúk, csavar- és karomkompresszorok, centrifugális kompresszorok, ventilátorok, szállítószalagok és keverők működtetésére a víz- és szennyvízkezelés területén.
A frekvenciaváltó fejlett vezérlési funkciókat kínál mind az aszinkron, mind a szinkron motorok számára, beleértve az állandó nyomatékú standard, optimalizált nyomatékú, változó nyomatékú standard, állandó mágneses és szinkron reluktancia motor vezérlési profilokat. A motorszlip-kompenzáció állítható, kikapcsolható, vagy automatikus beállítású a terheléstől függően. A készülék 2,5-8 kHz közötti kapcsolási frekvenciával működik, 2,5 kHz névleges értékkel. A leállítás egyenáramú befecskendezéssel történik, a beépített fékszaggató funkció azonban nem elérhető ennél a modellnél.
Schneider Electric Altivar Process ATV630 - ATV630D37M3 - frekvenciaváltó, 37kW, 3f, 230VAC, IP21, falra szerelhető műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Process ATV600
Termék specifikus alkalmazás: Folyamat- és közműrendszerek
Termék vagy alkatrész típusa: Frekvenciaváltó
Változat: Standard verzió
Eszköz rövid neve: ATV630
Szerelési mód: Falra szerelhető
Kommunikációs jellemzők
Kommunikációs port protokoll: Modbus soros, Ethernet, Modbus TCP
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V - 15...10%
Relatív szimmetrikus hálózati feszültség tűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 149.0 A
IP védettségi fokozat: IP21 az IEC 61800-5-1 szerint
IP védettségi fokozat: IP21 az IEC 60529 szerint
Védettségi fokozat: UL 1-es típus az UL 508C szerint
Hűtési típus: Kényszerített légáramlás
Tápfrekvencia: 50...60 Hz - 5...5%
Motor teljesítmény kW: 37 kW (normál üzem), 30 kW (nagy terhelésű üzem)
Motor teljesítmény LE: 50 LE normál üzem, 40 LE nagy terhelésű üzem
Hálózati áram: 128 A 200 V-nál (normál üzem), 107.8 A 240 V-nál (normál üzem), 104.7 A 200 V-nál (nagy terhelésű üzem), 88.6 A 240 V-nál (nagy terhelésű üzem)
Folyamatos kimeneti áram: 149 A 2.5 kHz-nél normál üzemben, 123 A 2.5 kHz-nél nagy terhelésű üzemben
Frekvenciaváltó kimeneti frekvencia: 0.1...500 Hz
Biztonsági funkció: STO (biztonságos nyomatékmentes állapot) SIL 3
Kiegészítő jellemzők
Diszkrét bemenet száma: 8
Diszkrét bemenet típusa: DI7, DI8 programozható impulzusbemenetként: 0...30 kHz, 24 V DC (<= 30 V)
Diszkrét bemenet logika: 16 előre beállított sebesség
Analóg bemenet száma: 3
Analóg kimenet száma: 2
Relékimenet száma: 3
Maximális kapcsolási áram: Relékimenet R1, R2, R3 ohmos terhelésnél, cos phi = 1: 3 A 250 V AC-nél
Fizikai jellemzők
Szélesség: 290 mm
Magasság: 922 mm
Mélység: 323 mm
Nettó tömeg: 56.6 kg
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földeléshez képest
Zajszint: 62.4 dB a 86/188/EEC szerint
Szennyezési fokozat: 2 az IEC 61800-5-1 szerint
Vibrációállóság: 1.5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Környezeti üzemi hőmérséklet: -15...50°C (teljesítménycsökkentés nélkül), 50...60°C (teljesítménycsökkentési tényezővel)
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 1% áramerősség-csökkentéssel 100 m-enként
Üzemeltetési helyzet: Függőleges +/- 10 fok
Szabványok és tanúsítványok
Terméktanúsítványok: ATEX INERIS, DNV-GL, UL, TÜV, ATEX 2/22 zóna, CSA
Jelölés: CE
