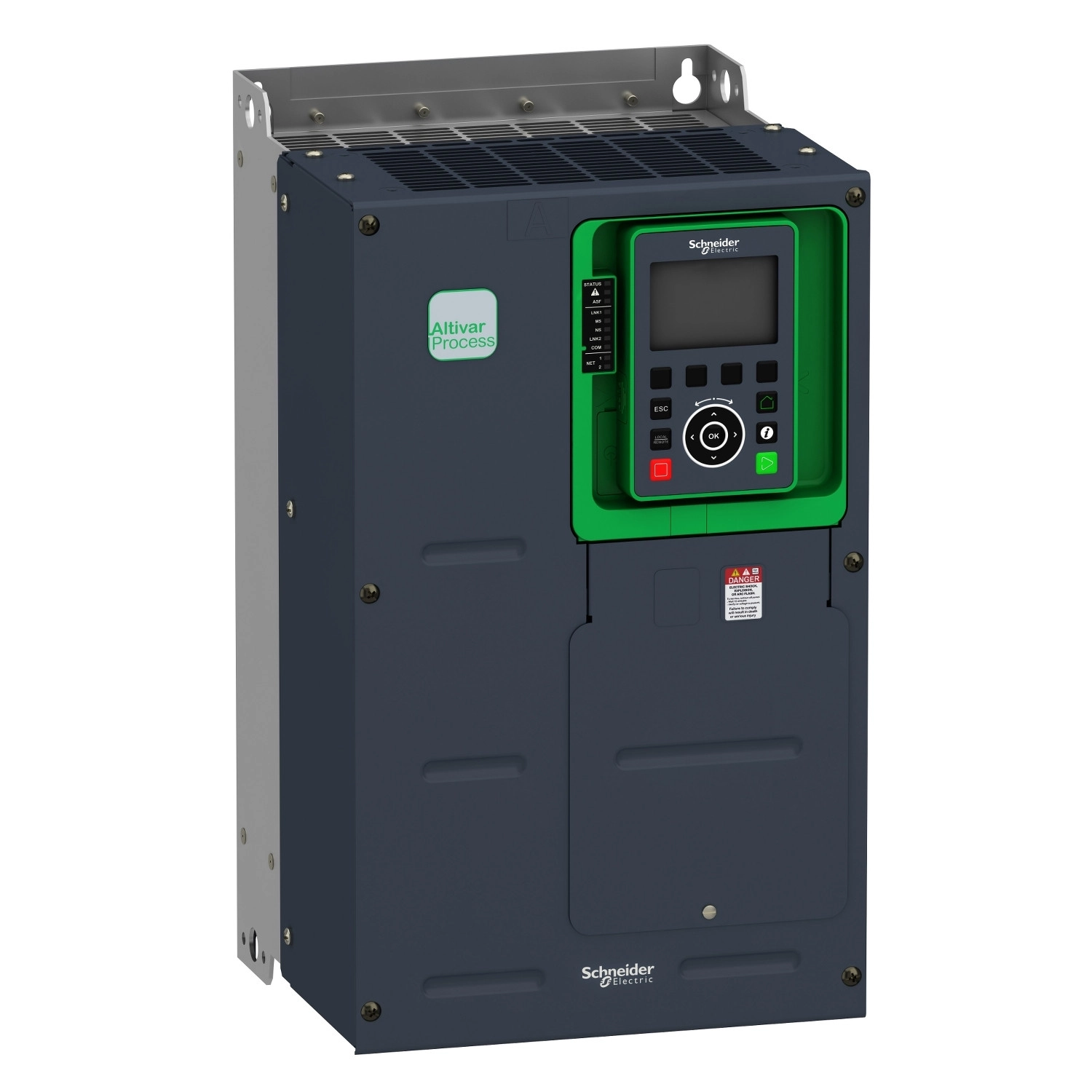

Schneider Electric Altivar Process ATV630 - ATV630D30Y6 - frekvenciaváltó, 30kW, 3f, 230VAC, IP21, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az ATV630D30Y6 változtatható sebességű hajtás 500-690 V között működik, 30 kW teljesítményt biztosítva 690 V-on normál üzemmódban, illetve 22 kW-ot nehéz üzemmódban. Lenyűgöző, hogy 500 V-on is képes 22 kW (normál üzemmód) vagy 18,5 kW (nehéz üzemmód) teljesítményt nyújtani. Ennek köszönhetően rendkívül sokoldalú eszköz, amely különböző ipari környezetekben is megállja a helyét. A névleges kimeneti áram 34 A, ami lehetővé teszi nagyobb motorok működtetését is.
A berendezés szerelési rugalmassága kiemelkedő - falra szerelhető kivitelben kapható, és különböző IP védettségi fokozatokkal rendelkezik: alapkivitelben IP00, de IP20-ra bővíthető a VW3A9706 készlet segítségével, illetve IP21 védelemmel is ellátható. A kényszerített légáramlással történő hűtési rendszer biztosítja a megfelelő hőelvezetést még intenzív használat esetén is.
Kommunikációs lehetőségei kiemelkedőek: a készülék támogatja az Ethernet, Modbus soros és Modbus TCP protokollokat, ami lehetővé teszi a rendszerbe való zökkenőmentes integrálást. Beépített EMC szűrője konform az IEC 61800-3 szabvány C3 kategóriájával, 25 m kábelhosszúságig. Ezen felül a készülék számos bővítőkártyával kiegészíthető, például Profibus DP V1, PROFINET, DeviceNet, CANopen és egyéb kommunikációs modulokkal, illetve digitális és analóg I/O bővítőmodulokkal is.
A frekvenciaváltó 0,1-500 Hz kimeneti frekvenciát biztosít, és STO (safe torque off) SIL 3 biztonsági funkcióval rendelkezik. Az analóg bemenetek (3 db) és kimenetek (2 db) szoftveres konfigurálhatósága, valamint a 8 digitális bemenet (melyből kettő impulzusbemenetként is programozható) széles körű alkalmazási lehetőségeket kínál. A frekvenciaváltó relékimenetei (3 db) rendkívül rugalmasan konfigurálhatók, beleértve a hibajelző és szekvencia relét is.
Az ATV630D30Y6 képes különböző motorvezérlési profilokkal működni - beleértve az állandó nyomaték, optimalizált nyomaték és változó nyomaték üzemmódokat aszinkron motorok esetén, illetve a permanens mágneses és szinkron reluktancia motor vezérlést is támogatja. A készülék különleges motorvédelmi funkciókkal is rendelkezik, mint a termikus védelem, fázisvédelem, túláram- és túlfeszültség védelem, ami növeli a teljes rendszer megbízhatóságát és élettartamát.
Schneider Electric Altivar Process ATV630 - ATV630D30Y6 - frekvenciaváltó műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Terméktípus: ATV630
Alkalmazási terület: Folyamatirányítás és közművek
Komponens típus: Változtatható sebességű hajtás
Változat: Standard verzió
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Tápfeszültség: 500...690 V - 15...10%
Relatív szimmetrikus hálózati feszültség tűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 34,0 A
Hálózati frekvencia: 50...60 Hz - 5...5%
Motor teljesítmény: 30 kW / 40 LE (690 V, normál üzemmód), 22 kW / 30 LE (690 V, nehéz üzemmód)
Motor teljesítmény 500V-on: 22 kW / 30 LE (normál üzemmód), 18,5 kW / 25 LE (nehéz üzemmód)
Hálózati áram: 32,8 A 690 V-nál (normál üzemmód), 26 A 690 V-nál (nehéz üzemmód)
Folyamatos kimeneti áram: 34 A 4 kHz-nél normál üzemmódban, 29 A 4 kHz-nél nehéz üzemmódban
Hajtás kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2...8 kHz állítható, 4...8 kHz terheléscsökkentési tényezővel
Névleges kapcsolási frekvencia: 4 kHz
Kommunikáció
Kommunikációs portprotokoll: Ethernet, Modbus soros, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Átviteli sebesség: 10, 100 Mbit/s, 4800, 9600, 19200, 38,4 kbit/s
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Védelmi funkciók
IP védettség: IP00 (IEC 61800-5-1 és IEC 60529 szerint), IP20 (VW3A9706 készlettel)
Biztonsági funkció: STO (safe torque off) SIL 3
Védelem típusa: Motor termikus védelme, motor fázisvédelme, túláramvédelem, túlfeszültség védelem, alulfeszültség védelem, rövidzárlat védelem
I/O jellemzők
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 impulzusbemenetként programozható (0...30 kHz, 24 V DC)
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség (0...10 V DC) vagy áram (0...20 mA)
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Fizikai jellemzők
Hűtés típusa: Kényszerített légáramlás
Szélesség: 246 mm
Magasság: 420 mm
Mélység: 242 mm
Nettó tömeg: 22 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...50 °C (terheléscsökkentés nélkül), 50...60 °C (terheléscsökkentéssel)
Üzemi tengerszint feletti magasság: ≤ 1000 m terheléscsökkentés nélkül, 1000...4800 m 1% áramerősség-csökkentéssel 100 m-enként
Relatív páratartalom: 5...95% kondenzáció nélkül
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
