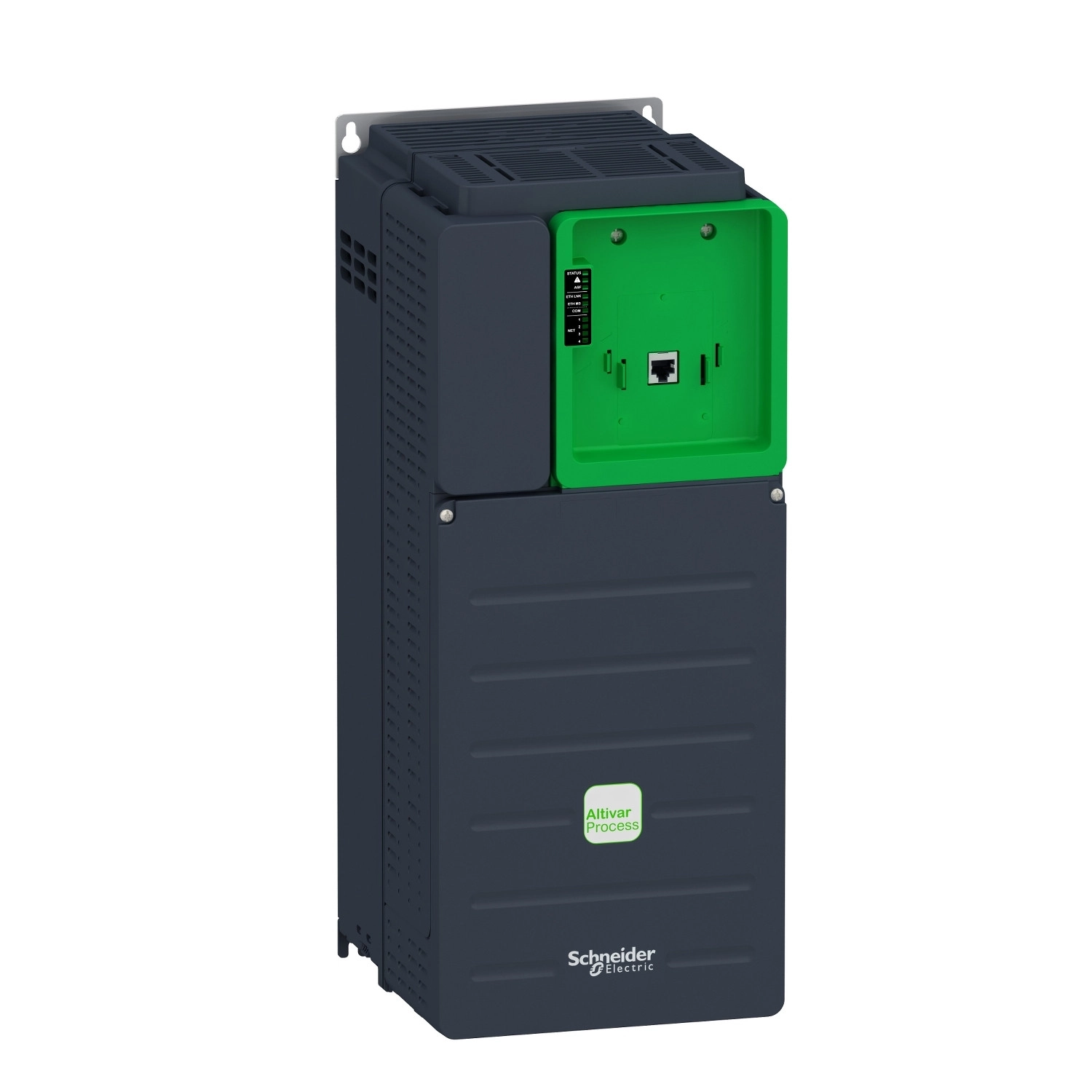

Schneider Electric Altivar Process ATV630 - ATV630D22N4Z - frekvenciaváltó, 22kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az ATV630D22N4Z különleges sajátossága, hogy 380-480 V-os háromfázisú tápfeszültséggel működik, ami az ipari környezetben általánosan használt feszültségtartomány. A készülék 0,1-500 Hz közötti frekvenciatartományban képes a motor fordulatszámát szabályozni, ami rendkívül széles alkalmazási területet biztosít. Többféle kommunikációs porttal rendelkezik, köztük Modbus TCP, Ethernet és Modbus soros csatlakozásokkal, amelyek lehetővé teszik a berendezés könnyű integrálását a meglévő ipari hálózatokba és vezérlőrendszerekbe.
A készülék IP21-es védettséggel és integrált EMC szűrővel rendelkezik, amely 10 méteres kábelhosszúságig IEC 61800-3 kategória C2, 50 méteres kábelhosszúságig pedig IEC 61800-3 kategória C3 szabványnak felel meg. A beépített STO (Safe Torque Off) biztonsági funkció SIL 3 szintű védelmet biztosít, ami kiemelkedő biztonságot jelent az ipari környezetben. A frekvenciaváltó számos védelmi funkcióval is rendelkezik, többek között motor hővédelem, túlfeszültség elleni védelem, fázisvesztés elleni védelem, és rövidzárlat elleni védelem, amelyek mind növelik a rendszer üzembiztonságát és élettartamát.
Az ATV630D22N4Z széles alkalmazási területen használható, ideális választás vízkezelő rendszerek, élelmiszeripar, épületgépészet, bányászat, olaj- és gázipar számára. Különösen ajánlott szivattyúk, ventilátorok, kompresszorok, keverők és szállítószalagok vezérléséhez. A változó nyomatékú és állandó nyomatékú alkalmazásokhoz is tökéletesen megfelel. A készülék kiemelkedő tulajdonsága a 2-12 kHz között állítható kapcsolási frekvencia, ami lehetővé teszi a zajszint optimalizálását a különböző alkalmazási területeken. A méretei (195 mm szélesség, 480 mm magasság, 225,5 mm mélység) és a 13,7 kg tömeg lehetővé teszik a falra szerelést, így nem foglal felesleges helyet a padlón vagy a vezérlőszekrényben.
Schneider Electric Altivar Process ATV630 - ATV630D22N4Z - frekvenciaváltó, 22kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék típusa: ATV630
Termékvariáns: Standard változat
Szerelési mód: Szekrénybe szerelhető
IP védettség: IP21 (IP20 az IEC 61800-5-1 és IEC 60529 szerint)
Felhasználási terület: Folyamatirányítás és közművek
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V -15%...+10%
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 46,3 A
Motorteljesítmény kW-ban: 22 kW (normál üzem), 18,5 kW (nehéz üzem)
Motorteljesítmény HP-ben: 30 HP (normál üzem), 25 HP (nehéz üzem)
Tápáram: 39,6 A 380 V-on (normál üzem), 34,4 A 480 V-on (normál üzem)
Folyamatos kimeneti áram: 46,3 A 4 kHz-en normál üzemben, 39,2 A 4 kHz-en nehéz üzemben
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kommunikációs lehetőségek
Kommunikációs portok protokollja: Modbus TCP, Ethernet, Modbus soros
Fizikai interfész: Ethernet, 2 vezetékes RS 485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Bemenetek és kimenetek
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC vagy áram: 0...20 mA
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Védelmi funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típusok: Motor hővédelem, Motoroldali fázisvesztés elleni védelem, Hajtás hővédelem, DC busz túlfeszültség elleni védelem, Kimeneti túláram elleni védelem
Fizikai jellemzők
Szélesség: 195 mm
Magasság: 480 mm
Mélység: 225,5 mm
Nettó súly: 13,7 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...50 °C (teljesítménycsökkentés nélkül), 50...60 °C (teljesítménycsökkentéssel)
Üzemi tengerszint feletti magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 1% teljesítménycsökkentéssel 100 m-enként
Relatív páratartalom: 5...95% kondenzáció nélkül
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
